ArcGIS Pro: 連続出力を行いたい (マップ シリーズ)
ナレッジ番号：3040 | 登録日：2023/05/29 | 更新日：2023/12/01
概要
ArcGIS Pro では [マップ シリーズ] の機能を利用して連続印刷用のレイアウトを作成することができます。

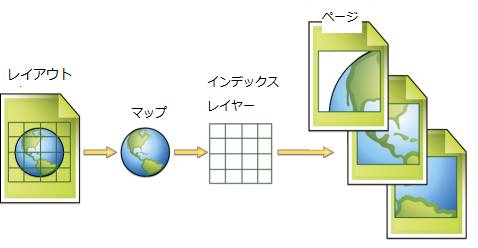

マップ シリーズを作成するには、次の4つのエレメントが必要です。- マップ フレーム
レイアウトで地図を表示するためのエレメントです。 - インデックス レイヤー
各ページの印刷範囲を定義するためのレイヤーです。例えば複数の図郭に分けて印刷したい場合は、[インデックス フィーチャ (格子状) の作成] などのツールを使って図郭フィーチャを用意します。
詳細につきましては、ArcGIS Pro: メッシュ（格子状）ポリゴンの作成方法 をご参照ください。 - 名前フィールド
インデックス レイヤーが持つ、各ページを識別するために割り当てる名称を格納したフィールドです。 - 並べ替えフィールド
インデックス レイヤーが持つ、ページの順番を定義するためのフィールドです。
マップ シリーズの定義
マップ シリーズのエクスポート
マップ シリーズの定義
- ArcGIS Pro でプロジェクトを開いていない場合はプロジェクトを開きます。

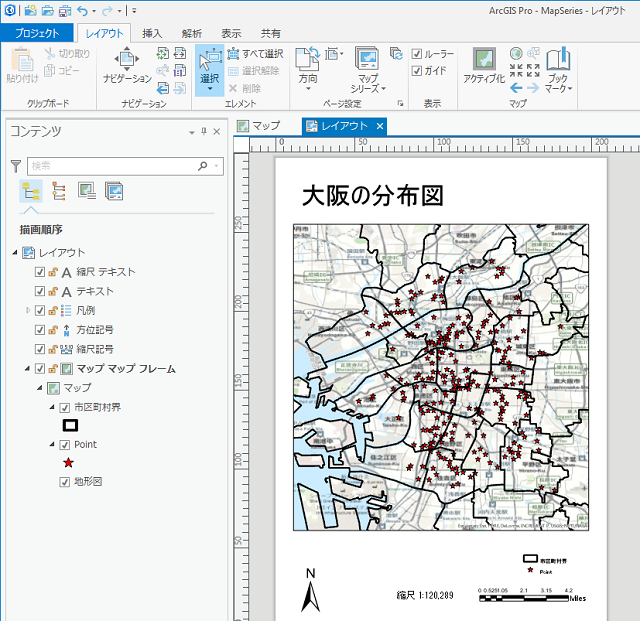

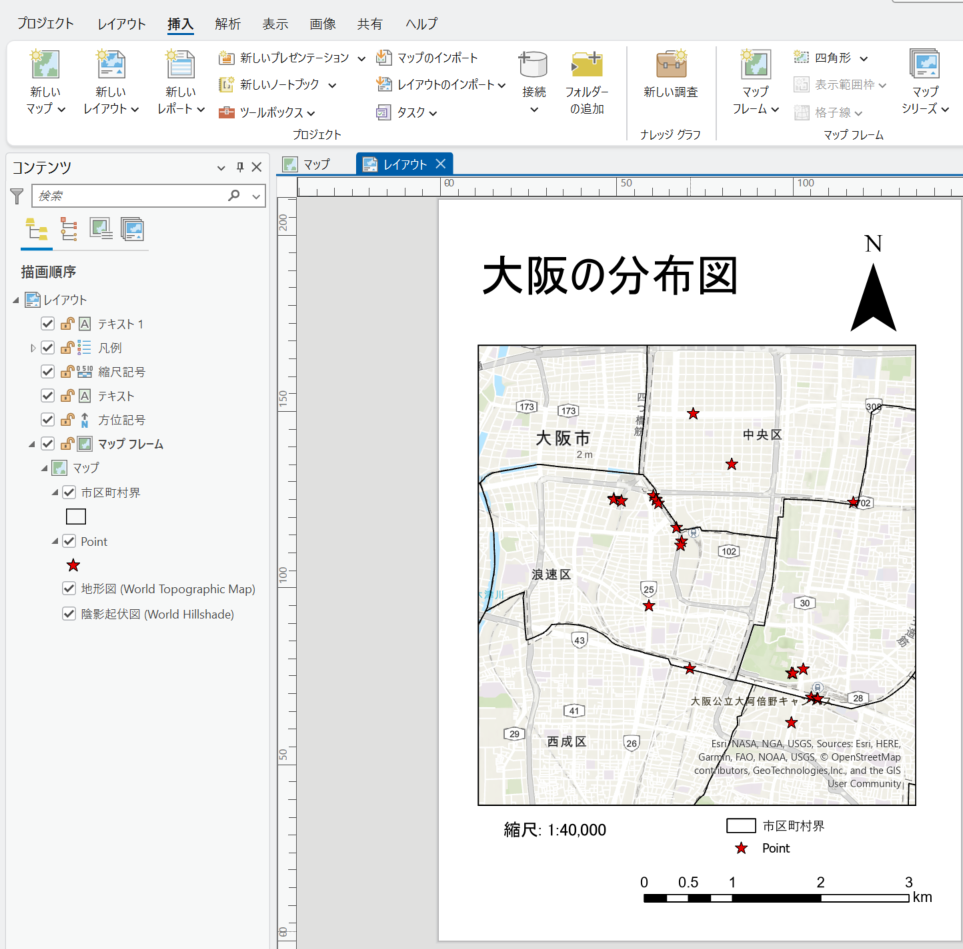

- [挿入] タブ → [プロジェクト] グループ → [新しいレイアウト] をクリックし、レイアウトを追加します。また、[挿入] タブの [マップフレーム] からマップを追加します。
※レイアウト、マップ フレーム、エレメントの追加に関する詳細は 、FAQ 「レイアウト（複数）を作成するには」でご確認ください。

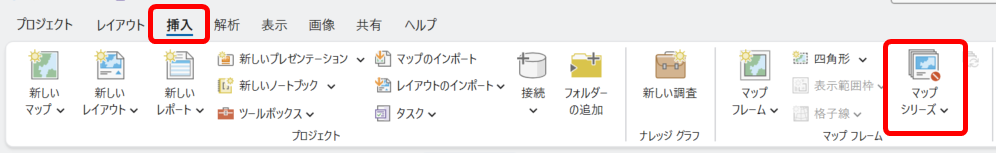

- [レイアウト] タブの [ページ設定] グループで、 [マップ シリーズ] をクリックします。

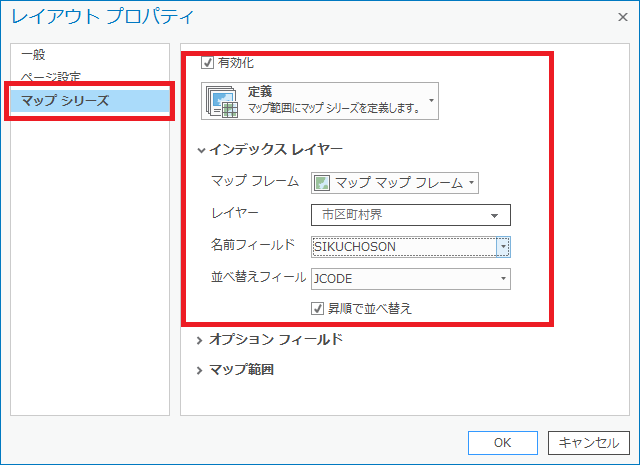

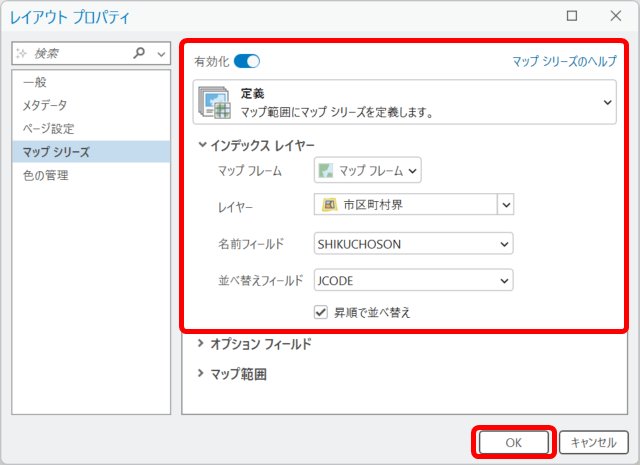

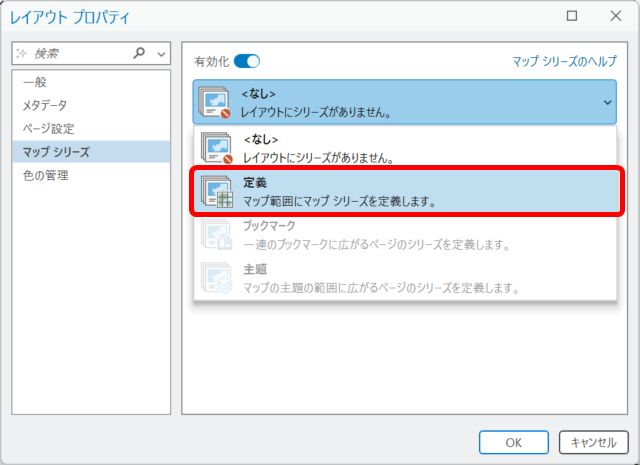

- [レイアウト プロパティ] ダイアログの [マップ シリーズ] で、[定義] を選択し [有効化] をチェックします。
[レイヤー] で、印刷範囲を定義するフィーチャが格納されたレイヤーを選択します。
[名前フィールド] と [並べ替えフィールド] で、それぞれマップ シリーズの名称とページの並べ替えに使うフィールド名を指定します。
- 必要に応じて、[オプション フィールド] と [マップ範囲] を設定します。

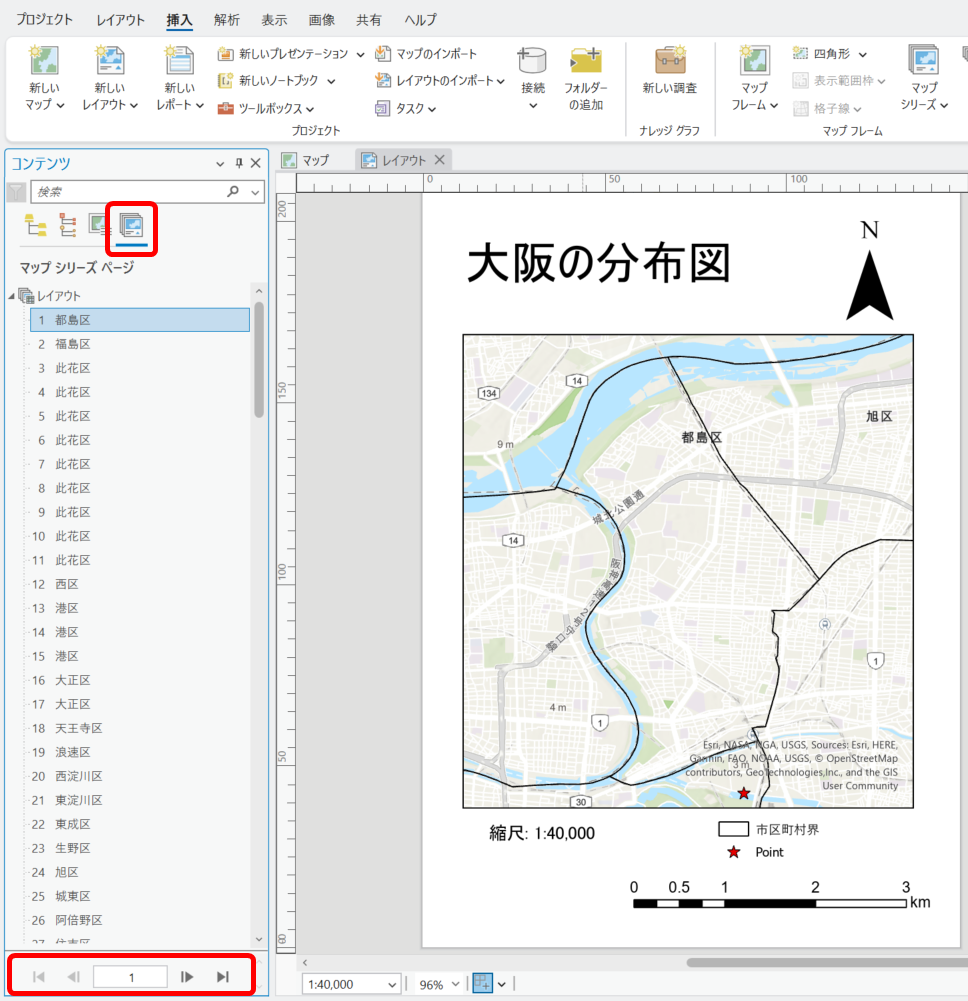

- [OK] ボタンをクリックしダイアログを閉じます。[コンテンツ ウィンドウ] の [マップ シリーズ ページでリスト] が自動表示され、ページのリストが表示されます。
各ページをダブルクリックするか、コンテンツ ウィンドウ下にページ番号を入力すると、該当のページがレイアウトに反映されます。

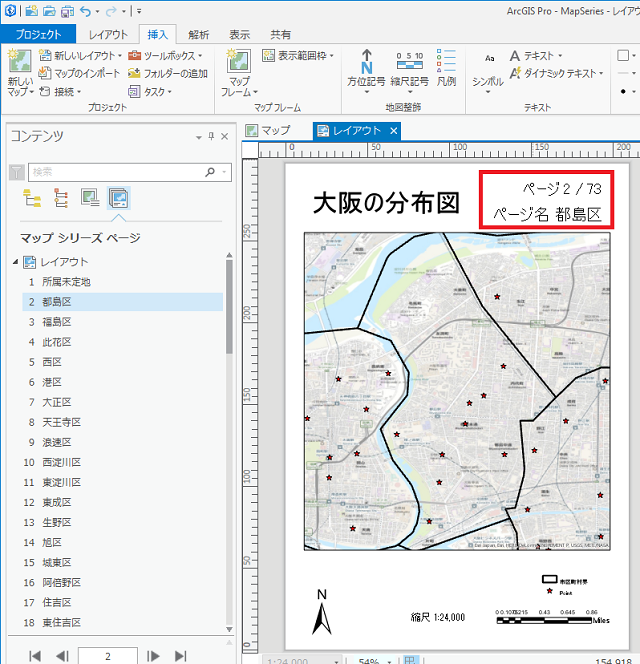

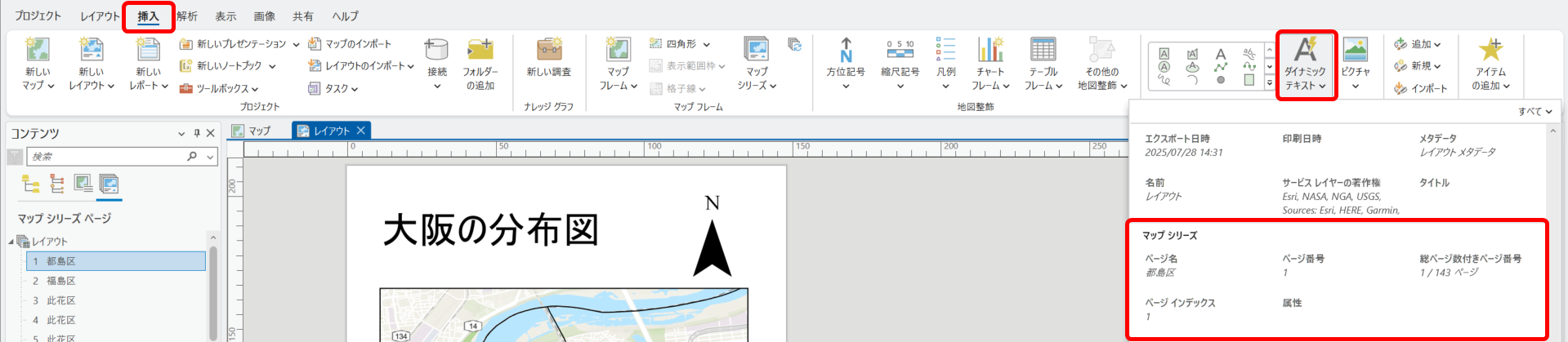

- 必要に応じて、ページ番号や、マップシリーズの名称フィールドの値をレイアウトに追加します。[挿入] タブ → [テキスト] グループ → [ダイナミック テキスト] をクリックし、[マップ シリーズ] のリストから「ページ名」や「ページ番号」、「総ページ付きページ番号」をクリックし、レイアウトに配置します。
ページが移動すると動的にテキスト内容が変わるテキストを配置できます。
マップ シリーズのエクスポート

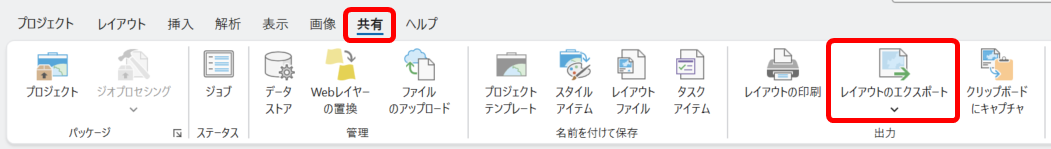

- [共有] タブ → [エクスポート] グループ → [レイアウト] をクリックします。

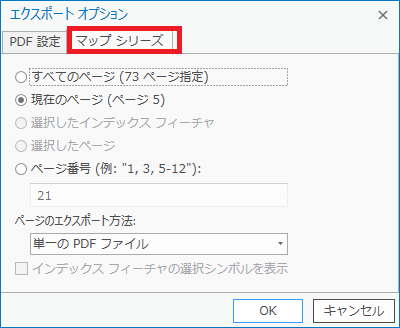

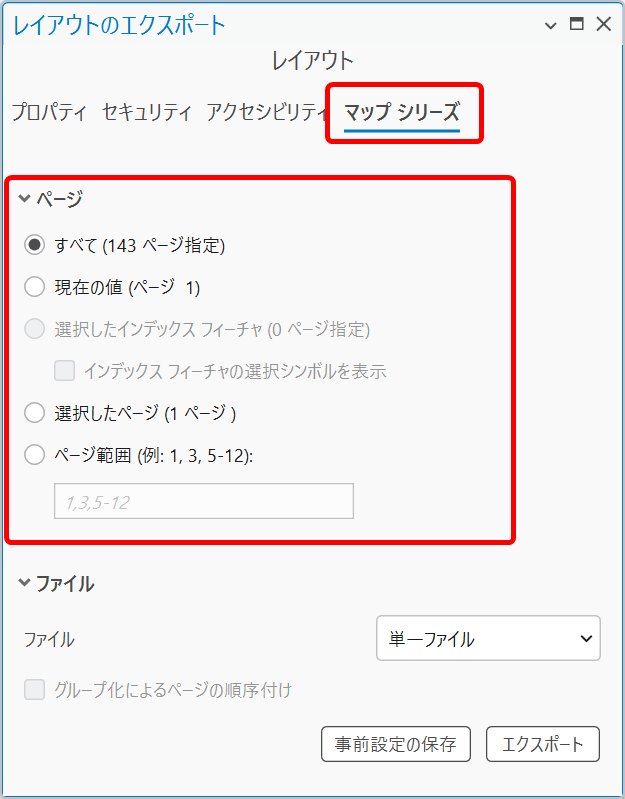

- 表示される ダイアログで [エクスポート オプション] ボタンをクリックし、 [マップ シリーズ] タブを表示します。
印刷対象のページを指定し、複数印刷する場合は [ページのエクスポート方法] で、単一の PDF ファイルにするか、複数の PDF ファイルに分割して出力するかを選択します。
- [OK] ボタンをクリックして、出力処理を開始します。
マップ シリーズで定義・作成したレイアウトを一括で印刷する場合は、上記の方法で作成した PDF を印刷してください。
