ArcGIS Pro: 図郭 (インデックス レイヤー) の属性値と一致したフィーチャのみを絞り込み表示したい
ナレッジ番号：3136 | 登録日：2023/05/29 | 更新日：2024/11/21
概要

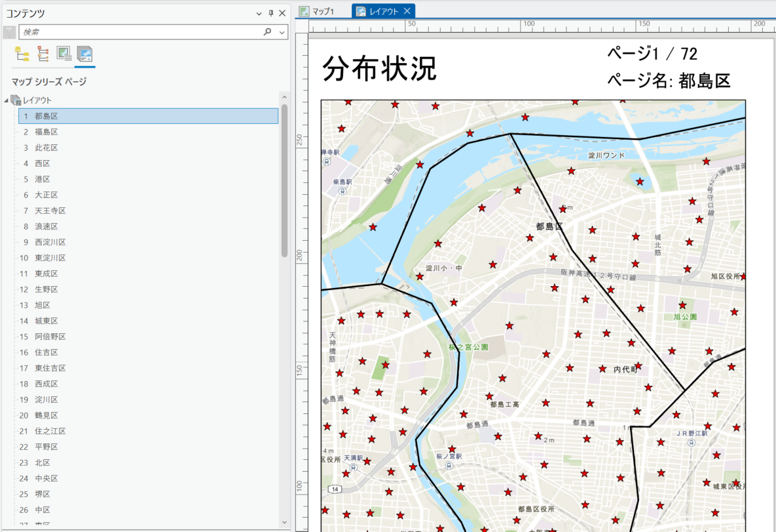

ArcGIS Pro で連続印刷または連続出力を行うには「マップ シリーズ」を定義します。

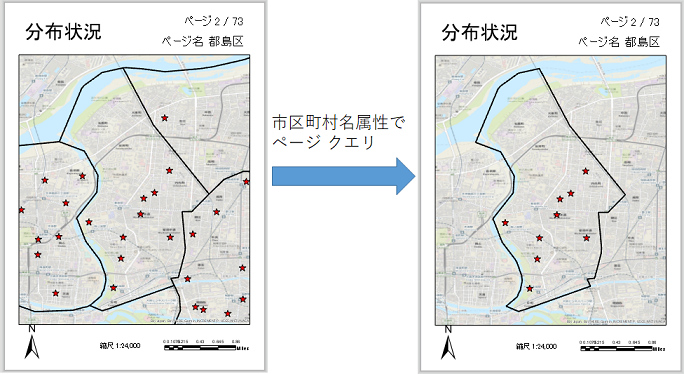

「マップ シリーズ」の名前フィールドで指定した属性の値と一致する属性をもつフィーチャのみを、個々のレイアウトで表示することができます。その設定を行うには、各レイヤーごとに「ページ クエリ」 を設定します。
ここでは、「ページ クエリ」 の設定方法について説明します。
手順

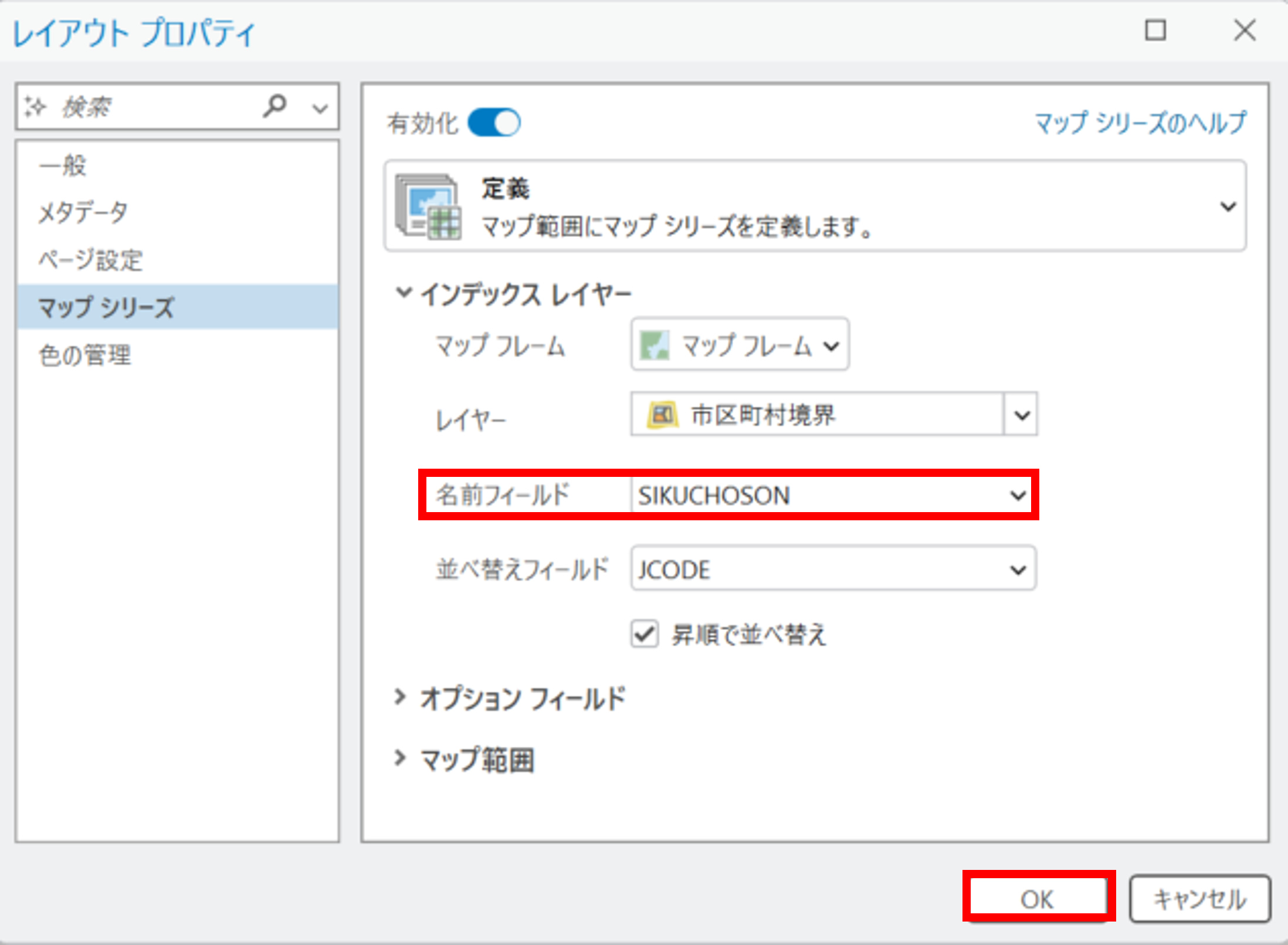

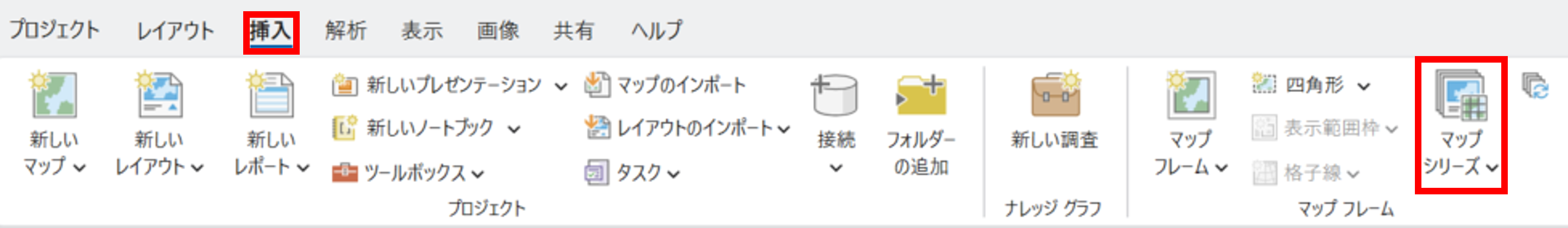

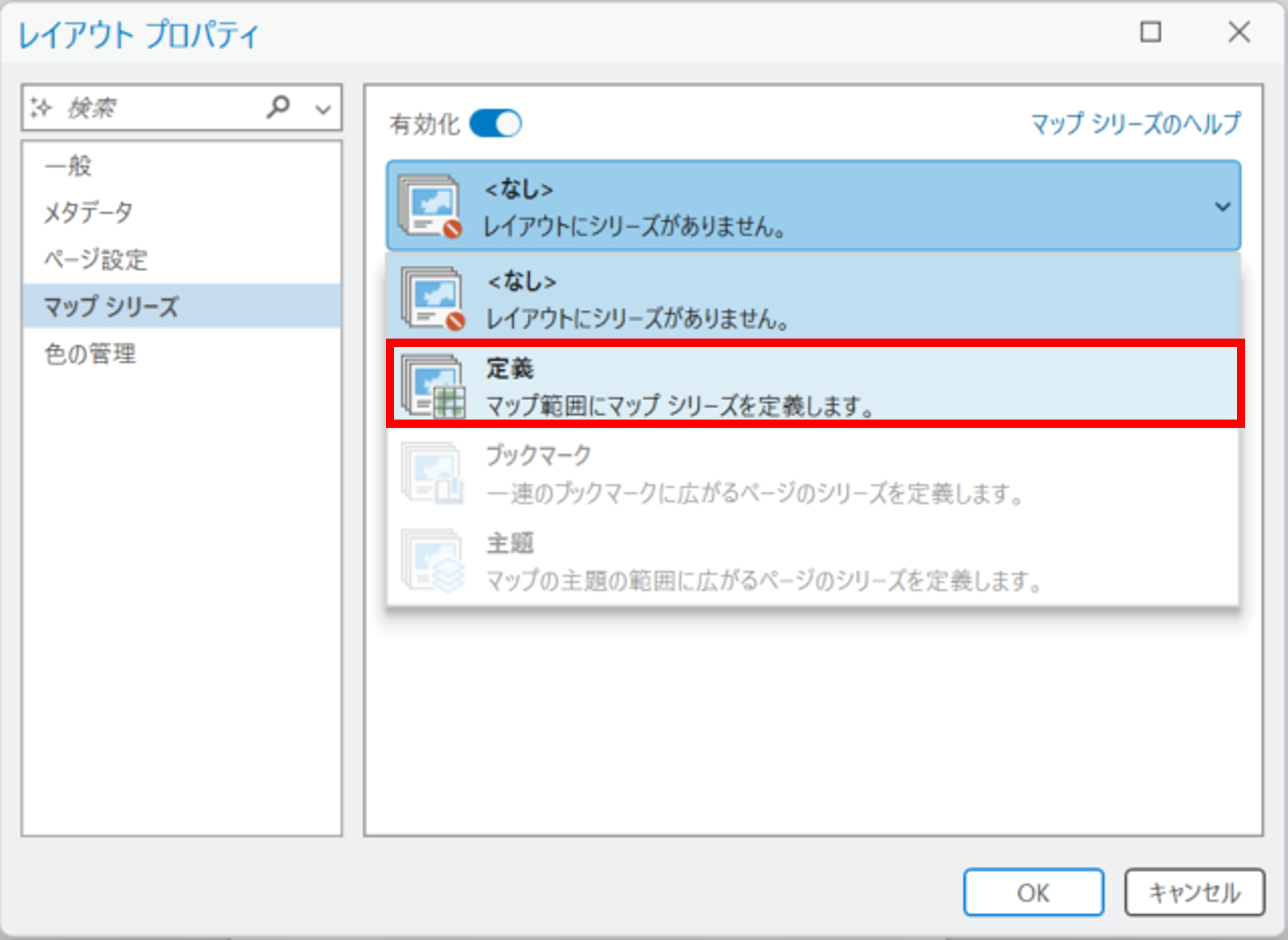

- あらかじめレイアウトを作成し、マップ シリーズを定義しておきます。
※ レイアウトの作成およびマップ シリーズの設定については、 FAQ「ArcGIS Pro: 連続出力を行いたい (マップ シリーズ)」でご確認ください。

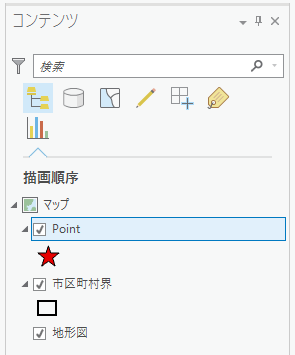

- マップのウィンドウをアクティブにし、コンテンツ ウィンドウで設定対象のレイヤーを右クリック → [プロパティ] をクリックします。またはレイヤーの名称部分をダブルクリックします。レイヤー プロパティ ダイアログが表示されます。

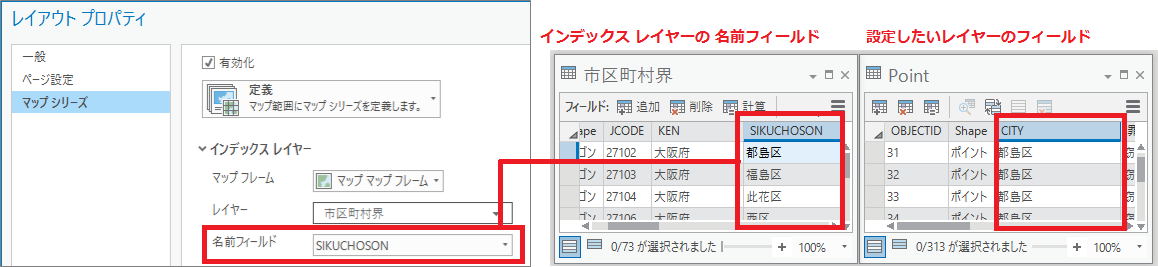

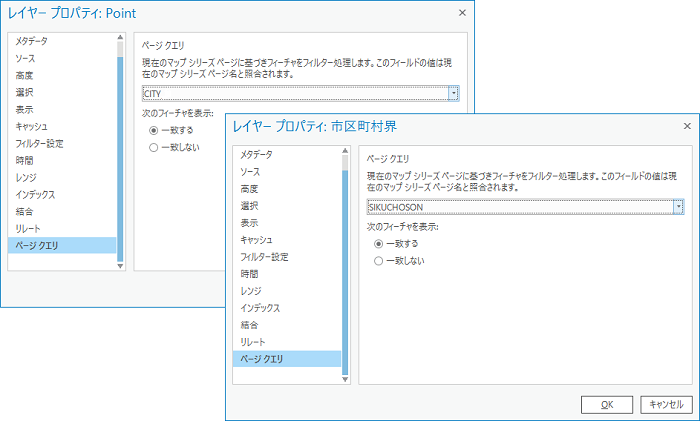

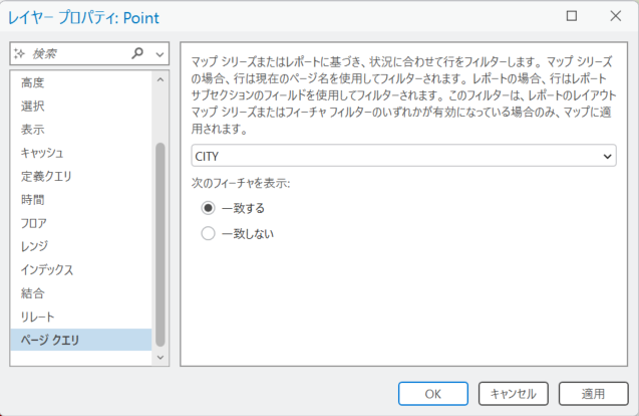

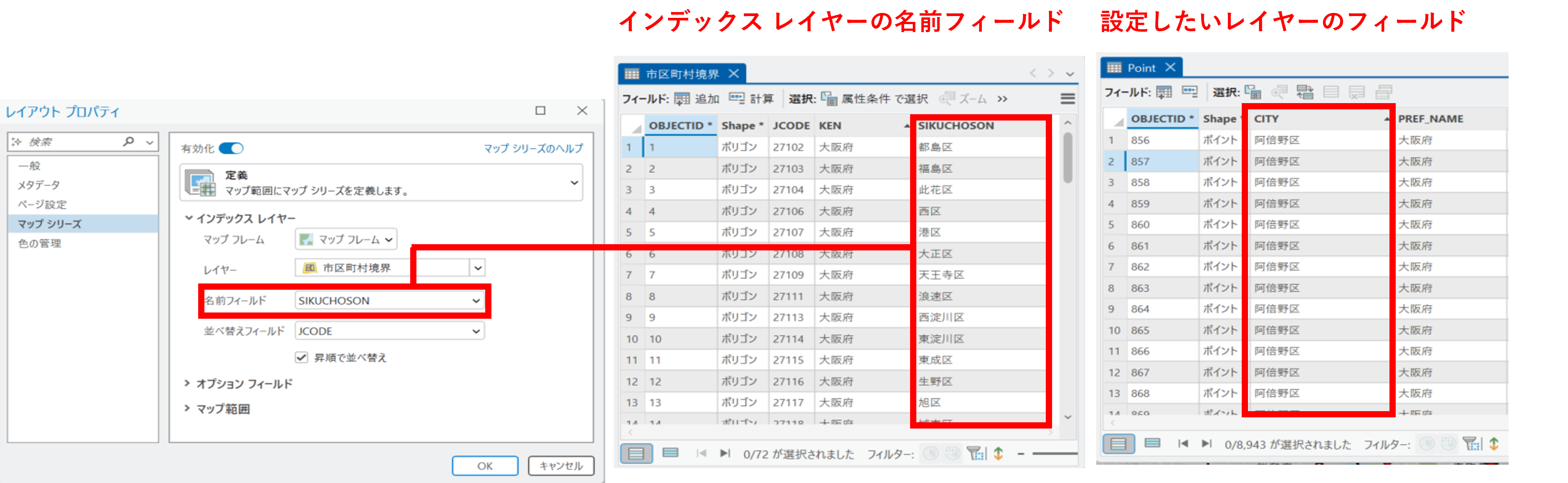

- [ページ クエリ] タブを表示し、マップ シリーズの名前フィールドと同じ属性値を格納したフィールドを選択します。さらに、今回はその属性値に一致したフィーチャのみを絞り込み表示するため、[一致する] を選択します。
- [OK] ボタンでレイヤー プロパティ ダイアログを閉じます。

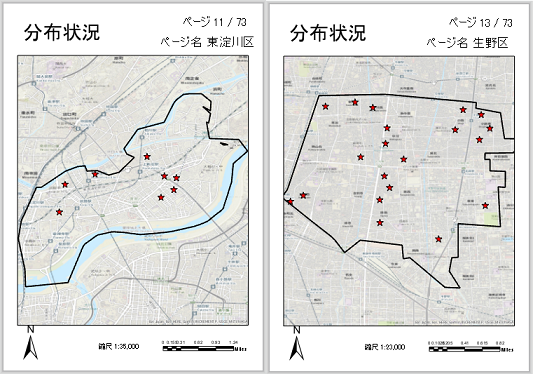

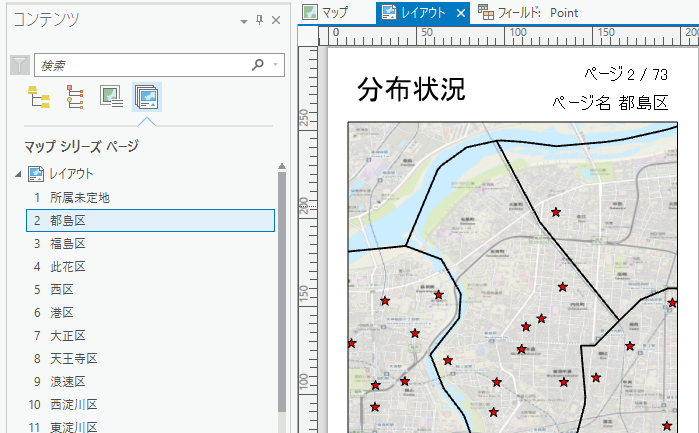

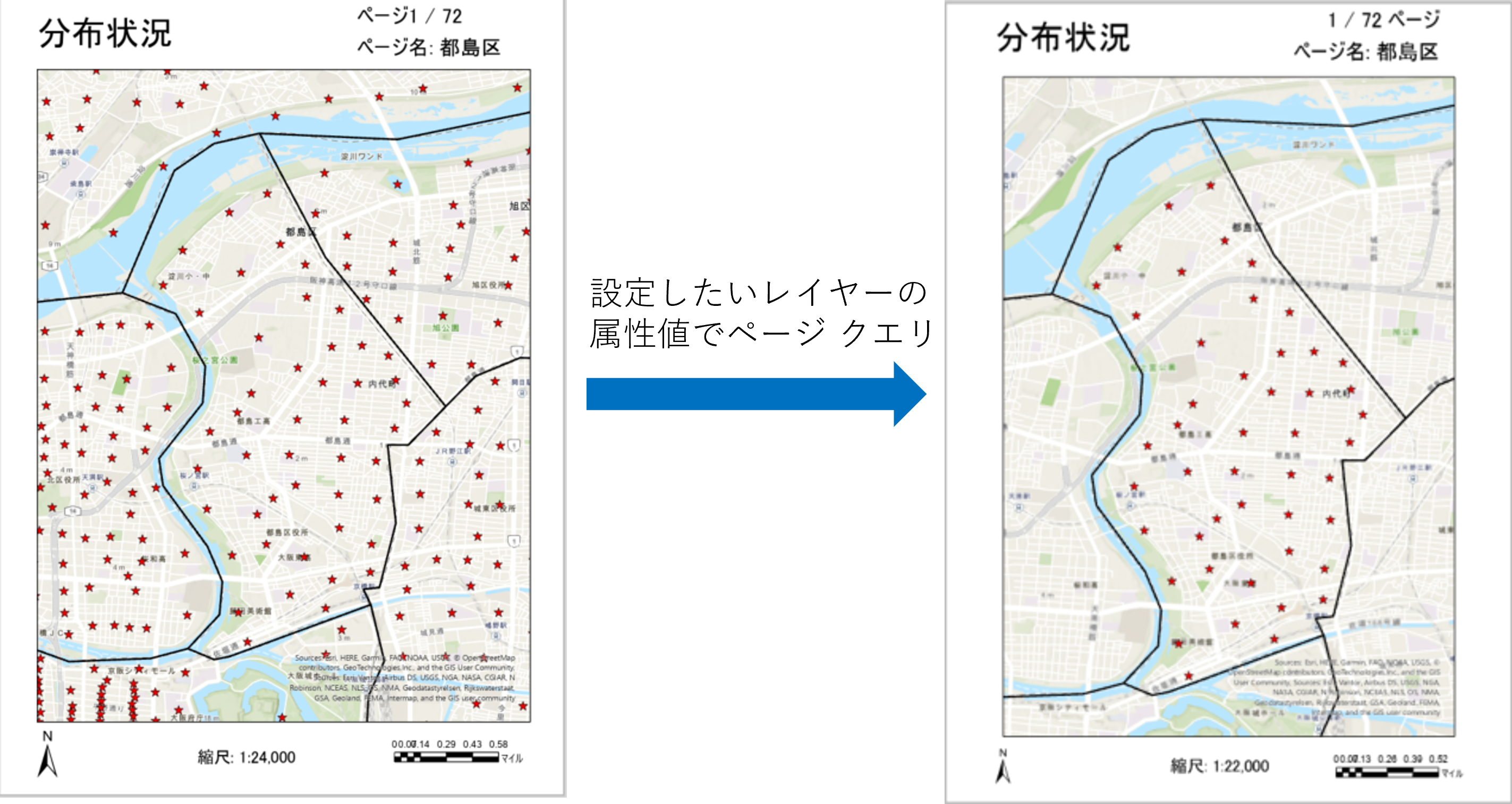

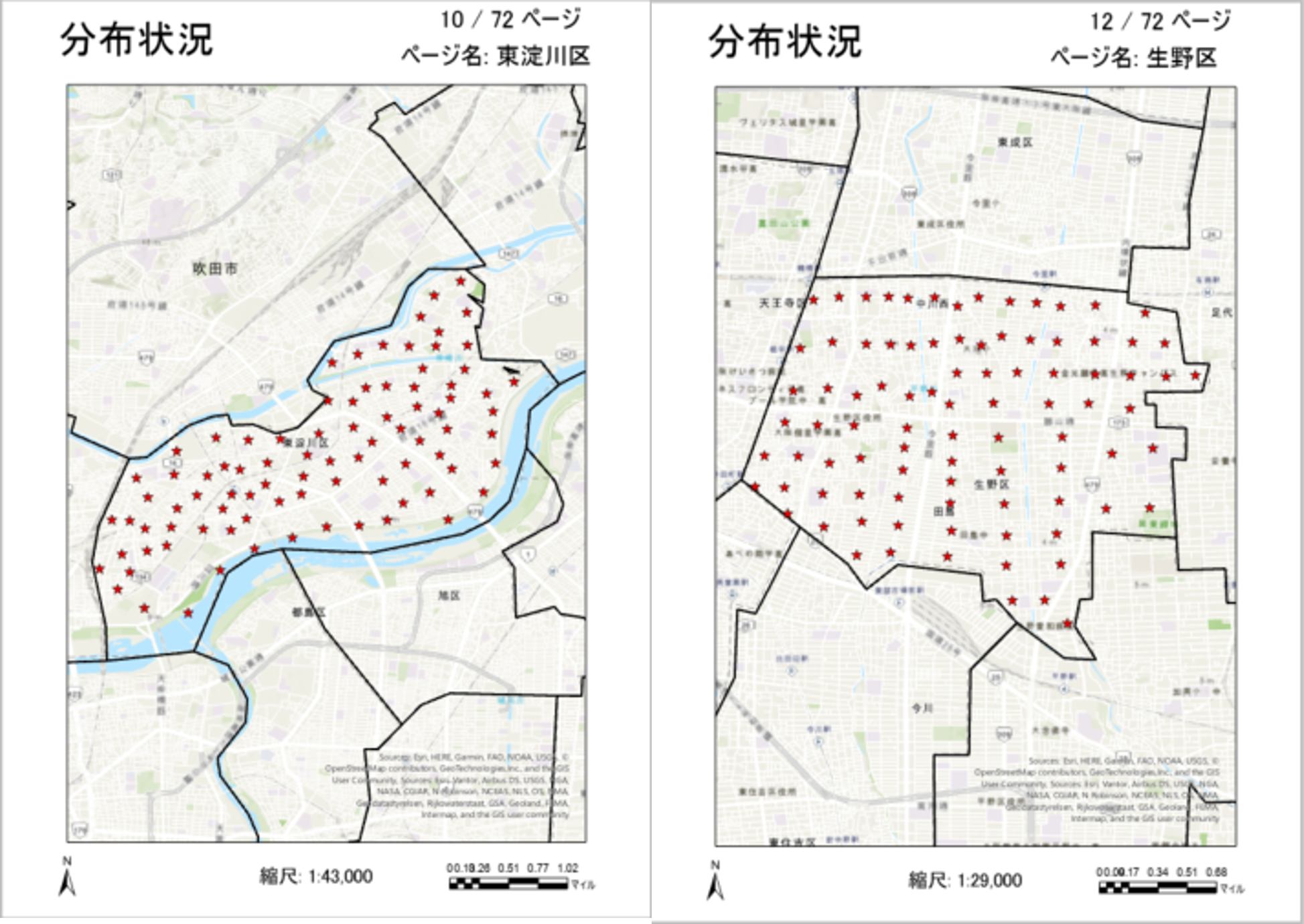

- マップ シリーズのそれぞれのレイアウトで表示を確認します。
補足
- 詳細については、 ヘルプ「ページ クエリ」でご確認いただくことができます。
- それぞれのレイヤーに対してマップ シリーズの名前フィールドと同じ属性値を付与するには、どのように値を割り当てるかによりますが、 [空間結合] や [テーブル結合] の機能をご利用ください。
- あらかじめレイアウトを作成し、マップ シリーズを定義しておきます。
