ArcGIS Pro: レイアウトのページごとに変わるピクチャを配置したい
ナレッジ番号：3096 | 登録日：2023/05/29 | 更新日：2024/11/21
概要

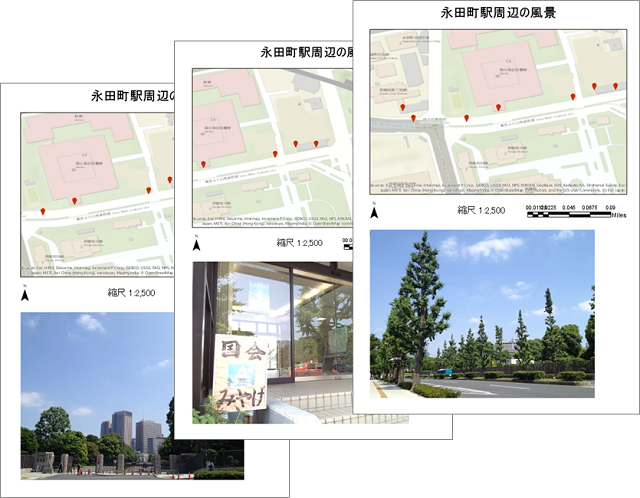

ArcGIS Pro で連続印刷・出力を行う際 [マップ シリーズ] の機能を利用します。その場合、 印刷範囲を表すデータ (インデックス フィーチャクラス) に画像のパスを属性として追加しておくと、ページごとに異なるピクチャを配置できます。またはインデックス フィーチャクラスに画像がアタッチメントが追加されている場合は、その画像を表示することができます。
手順

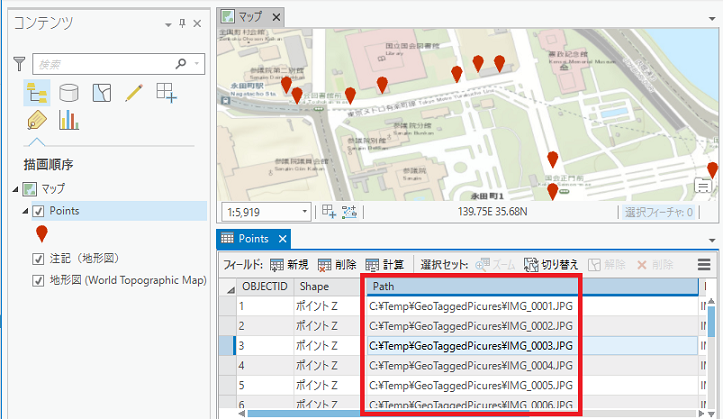

- あらかじめ 印刷範囲を表すデータ (インデックス フィーチャクラス) を読み込み、画像のパスを格納したフィールドを追加しておきます。アタッチメントに画像ファイルを格納している場合は、このフィールドの追加は不要です。
- レイアウトを追加し、マップ シリーズを定義します。マップ シリーズの詳細と設定方法については、
連続出力に関する FAQ でご確認ください。
- [挿入] タブ → [グラフィックスとテキスト] グループ → [ピクチャ] をクリックし、一時的に画像を選択して挿入します。
- レイアウト上の ピクチャ エレメントを選択して右クリック → [プロパティ] をクリックして [エレメント] ウィンドウを表示します。

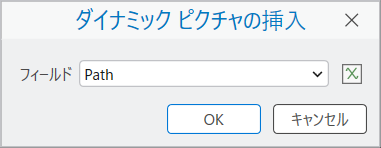

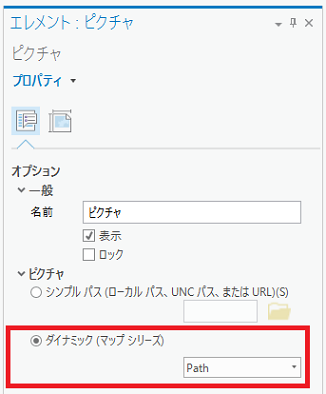

- [ピクチャ] オプションで [ダイナミック] を選択し、画像のパスを格納したフィールドを選択します。アタッチメントに画像ファイルを格納している場合は、フィールドのリストから [アタッチメント] を選択します。

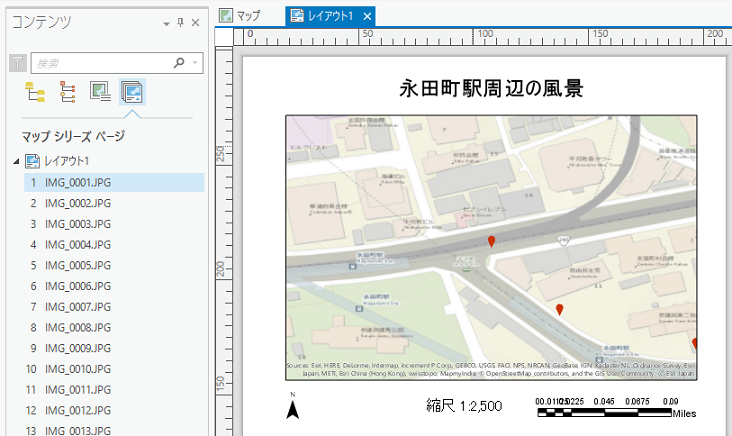

- マップ シリーズのページを変更し、ページごとに画像が変わるか確認します。
- あらかじめ 印刷範囲を表すデータ (インデックス フィーチャクラス) を読み込み、画像のパスを格納したフィールドを追加しておきます。アタッチメントに画像ファイルを格納している場合は、このフィールドの追加は不要です。
