ArcGIS Pro: レイアウト(複数）を作成するには

ナレッジ番号：2941 | 登録日：2023/05/29 | 更新日：2023/09/28

概要

ArcGIS Pro においては、マッププロジェクトというフォルダー単位でマップやデータを管理します。このマッププロジェクトには複数のレイアウトや複数のマップを含めることが可能です。

レイアウトの作成方法

ArcGIS Proでプロジェクトを開いていない場合には、プロジェクトを開きます。

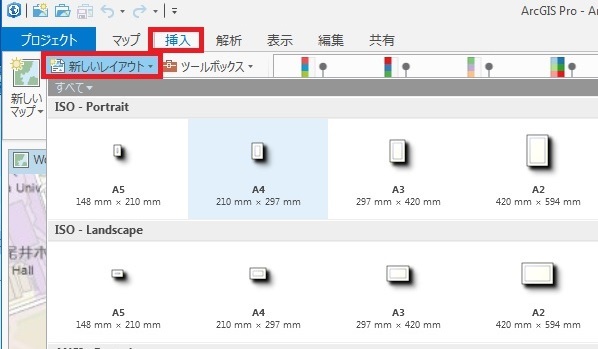

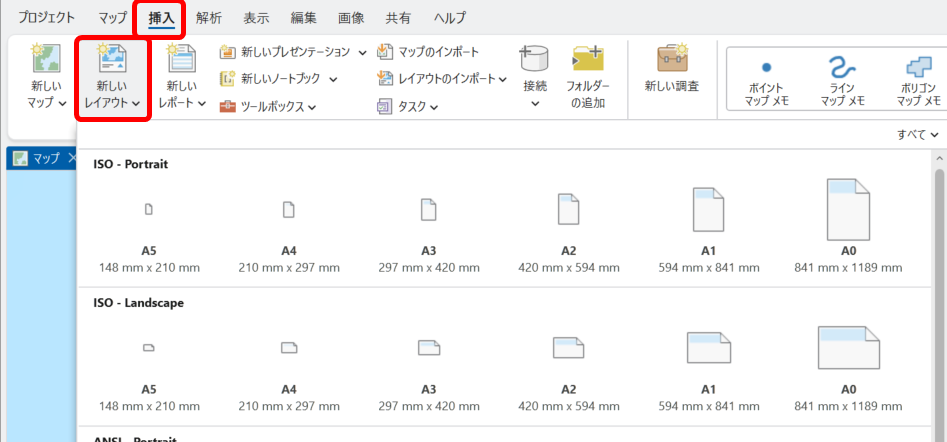

[挿入] タブ → [プロジェクト] グループ → [新しいレイアウト] をクリックします。
追加するレイアウトの用紙サイズを指定します(用紙サイズはレイアウトの追加後、表示されたレイアウト上で右クリック → [プロパティ] をクリックし、[ページ設定] → [ページサイズ] より指定することも可能です)。
[レイアウト] タブがマップに追加されましたら、レイアウトに既存のマップやシーンやマップエレメント（方位記号や縮尺など）を追加することができます(直接フィーチャクラスやラスタデータをレイアウトには追加できません)。

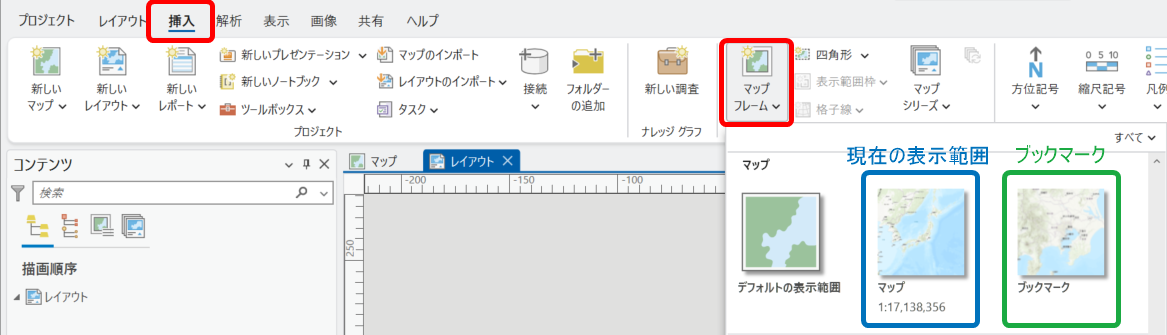

- マップをレイアウトに追加するには、[マップフレーム] 毎に追加を行います。[挿入] タブ → [マップフレーム] グループの [マップフレーム] のドロップダウンをクリックします。選べるマップフレームは、[デフォルト] (各マップフレームの全体表示）、[「マップフレーム名と縮尺が表示されているもの」] (現在表示しているマップフレームの範囲)、各マップに関連づけられたブックマークとして登録された範囲にあるレイヤとなります。複数のマップフレームを追加する場合には、再度 [マップフレーム] のドロップダウンより任意のマップフレームを追加します。

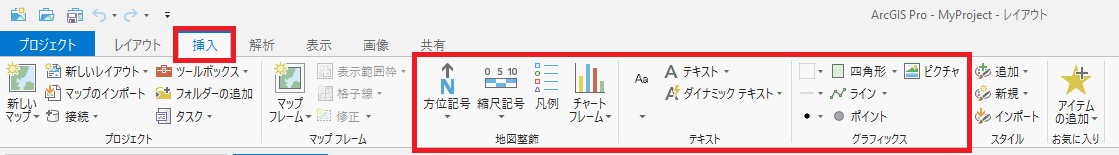

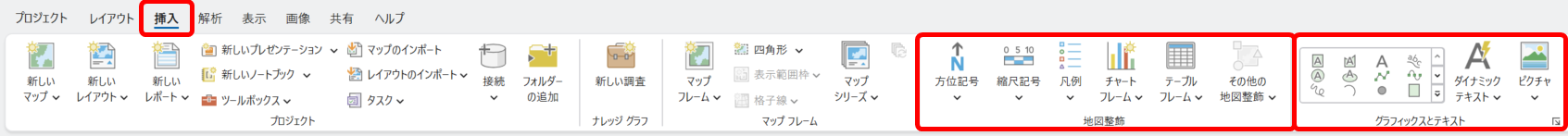

- マップエレメントは [挿入] タブ → [地図整飾] グループより適宜選択して追加することが可能です。
- テキストは [挿入] タブ → [テキスト] グループから、グラフィックスは [挿入] タブ → [グラフィックス] グループより適宜選択して追加することが可能です。
複数のレイアウトを追加したい場合には、１から４の手順を必要に応じて繰り返してレイアウトを追加します。
