ArcGIS Pro: レイアウトテンプレートの利用方法

ナレッジ番号：3061 | 登録日：2023/05/29 | 更新日：2023/06/21

概要

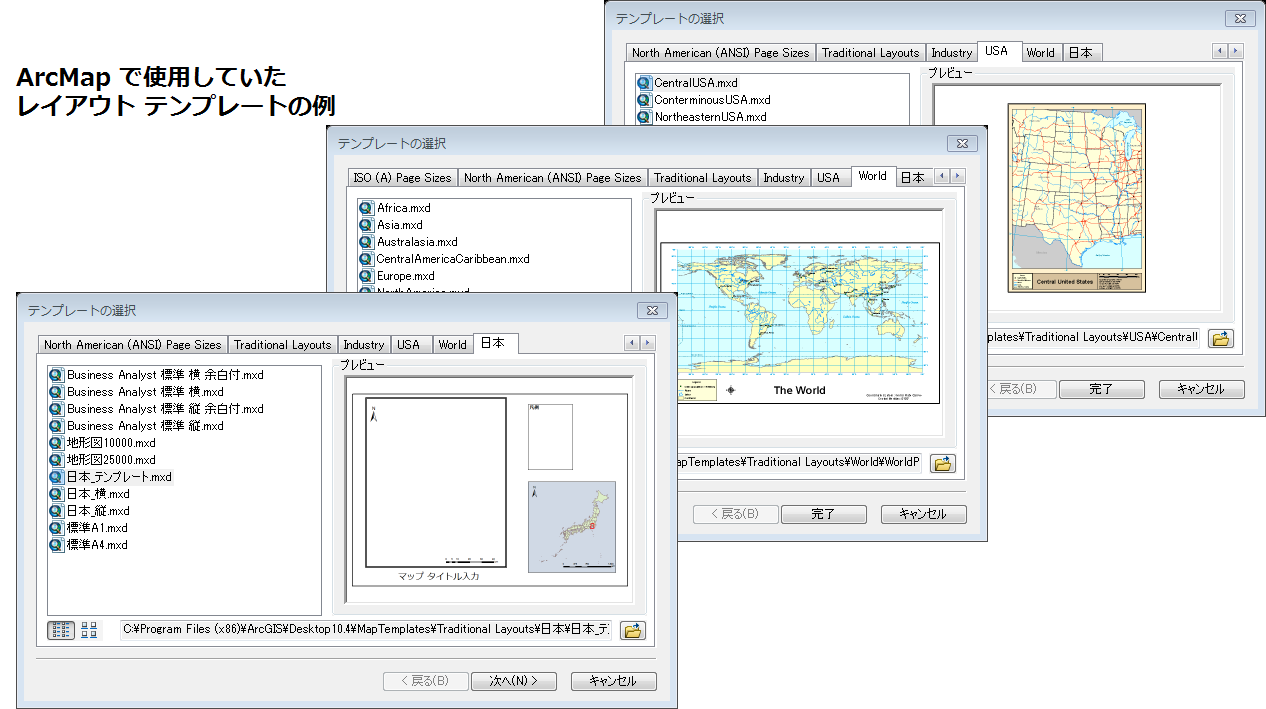

ArcMap をインストールされている場合、レイアウトテンプレートが MXD 形式で用意されており、簡単に整ったレイアウトを作成できます。このレイアウトテンプレートを ArcGIS Pro で使用する方法をご紹介します。

テンプレートを使用せずに ArcGIS Pro のレイアウトを作成する場合は「レイアウトを作成するには」をご参照ください。

事前準備

ArcGIS Pro と ArcMap の両方がインストールされている PC で作業してください。

手順

ArcGIS Pro を起動し、プロジェクトを開きます。（レイアウトを作成したいマップを表示しておきます。）

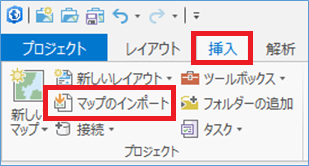

[挿入] タブ → [プロジェクト] グループ → [マップのインポート] をクリックし、以下の Traditional Layouts フォルダー内ににあるレイアウトテンプレート（*.mxd）を選択します。
C:\Program Files (x86)\ArcGIS\Desktop10.x\MapTemplates\Traditional Layouts

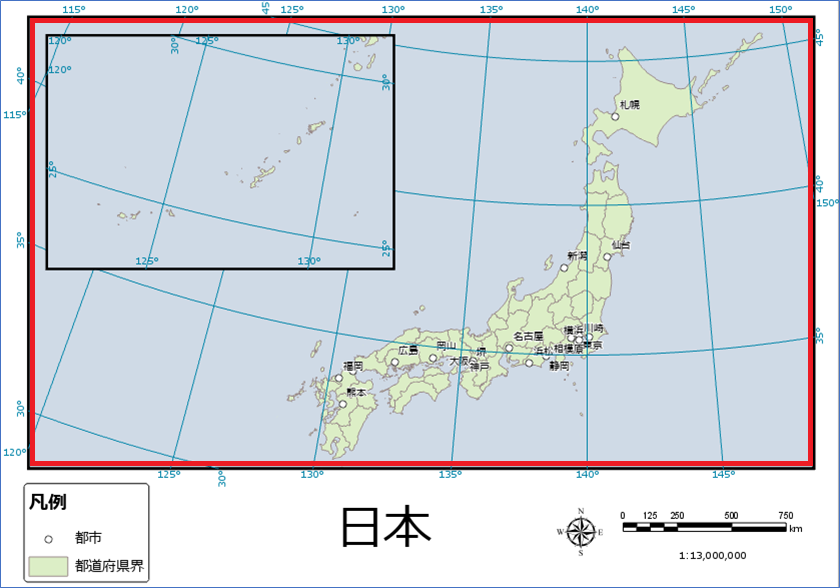

マップフレーム（図の赤枠の部分）をダブルクリックします。

※上図では C:\Program Files (x86)\ArcGIS\Desktop10.x\MapTemplates\Traditional Layouts\日本\ 日本_横.mxd を使用しています。

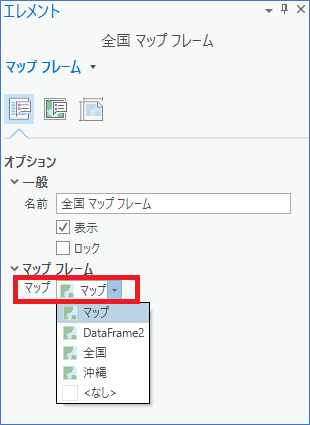

[エレメント] ウィンドウで、[マップフレーム] → [マップ] で、事前に用意したマップを選択します。
表示範囲を調整します。
マップフレーム上で右クリック → [アクティブ化] → 拡大・縮小などを行ない、表示範囲や表示縮尺を任意に調整します。完了したらレイアウト右上にあるボタンで終了します。
凡例を設定します。
レイアウトにデフォルトで追加されている凡例は一度削除して、新しい凡例として追加します。

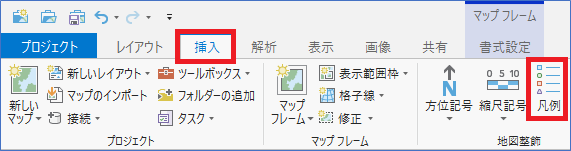

[挿入] メニュー → [地図整飾] グループ → [凡例] をクリックし追加してください。

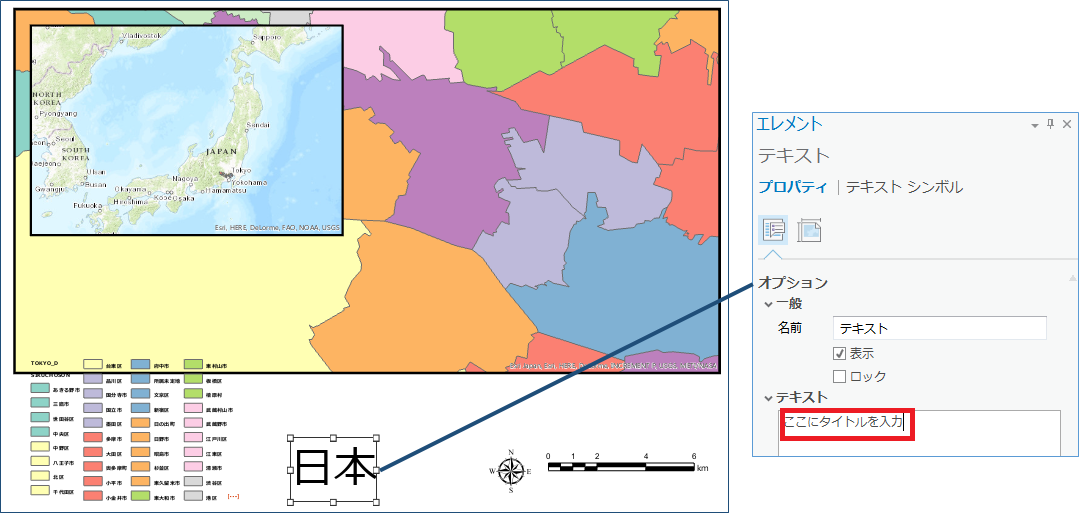

タイトルを変更します。

その他のエレメントを追加することも可能です。「 ArcGIS Pro : エレメントを追加・編集したい」をご参照ください。
