ArcGIS Pro: レイアウトに概観図を追加したい

ナレッジ番号：3043 | 登録日：2023/05/29 | 更新日：2026/01/16

概要

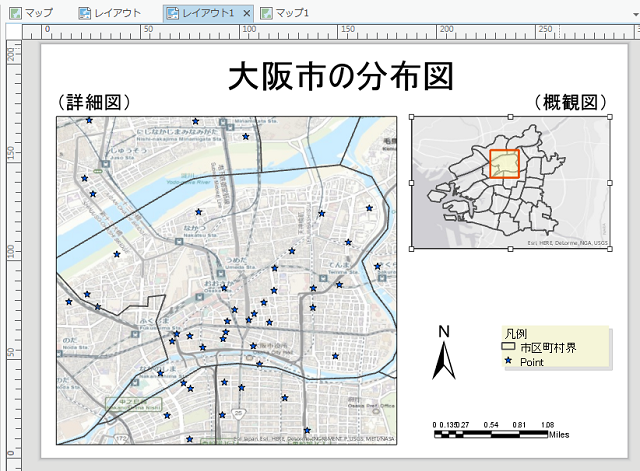

ArcGIS Pro でレイアウトに概観図を追加するには、複数のマップフレームを配置し、概観図となるマップを使用して、表示範囲枠を挿入します。
この場合、それぞれのマップフレームが参照するマップは同一であっても、異なっていても構いません。
以下の例で、2 つ (詳細図と概観図) のマップフレームを使用して、表示範囲枠を追加する手順をご紹介します。

表示範囲枠の操作手順
連続出力への対応

表示範囲枠の追加手順

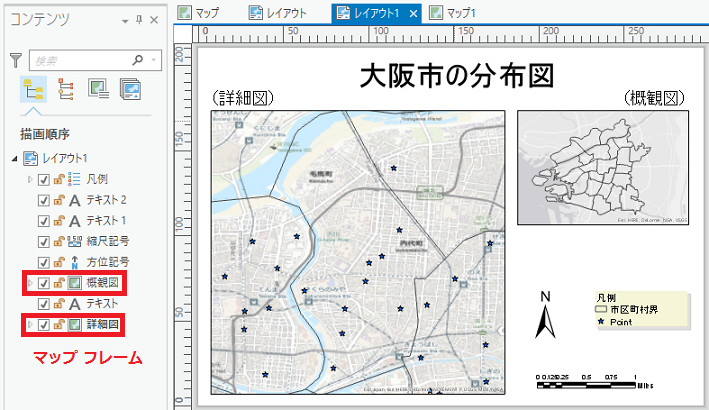

ArcGIS Pro を起動し、レイアウトと 2 つのマップフレーム (詳細図マップフレームと概観図マップフレーム) を追加します。
配置位置やサイズを調整します。
レイアウト：[挿入] タブ → [新しいレイアウト] をクリックします。
マップフレーム：[挿入] タブ → [マップフレーム] のドロップダウンをクリックします。
※ レイアウト、マップフレーム、エレメントの追加方法に関する詳細は、FAQ 「レイアウトを作成するには」でご確認ください。
必要に応じて、マップフレームの縮尺や表示範囲を変更します。

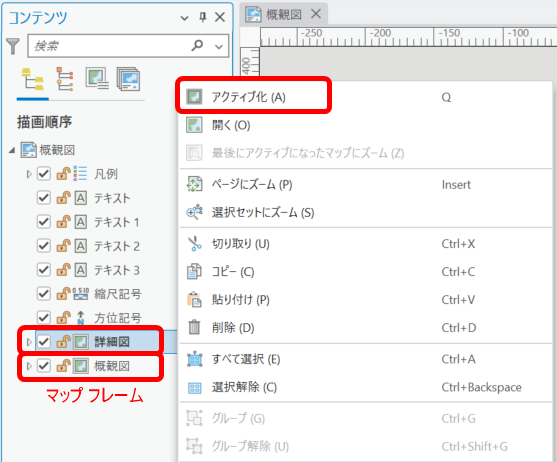

レイアウト上で対象のマップフレームを選択し、右クリック → [アクティブ化] をクリックして調整します。

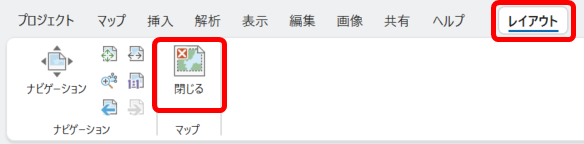

[レイアウト] タブの [閉じる] をクリックすると、アクティブ化されているマップフレームを閉じることができます。

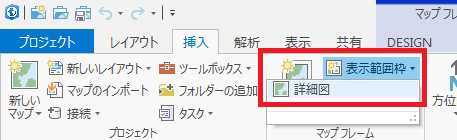

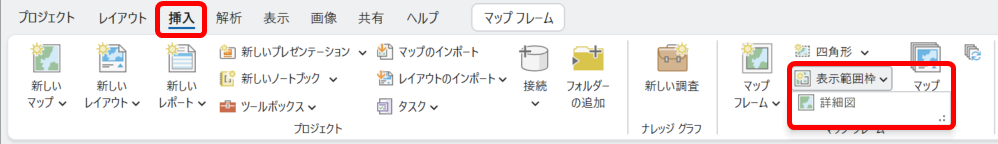

表示範囲枠の表示対象となるマップフレーム (概観図マップフレーム) を選択し、[挿入] タブ → [表示範囲枠] から、レイアウト上の別のマップフレーム (詳細図マップフレーム) を選択します。

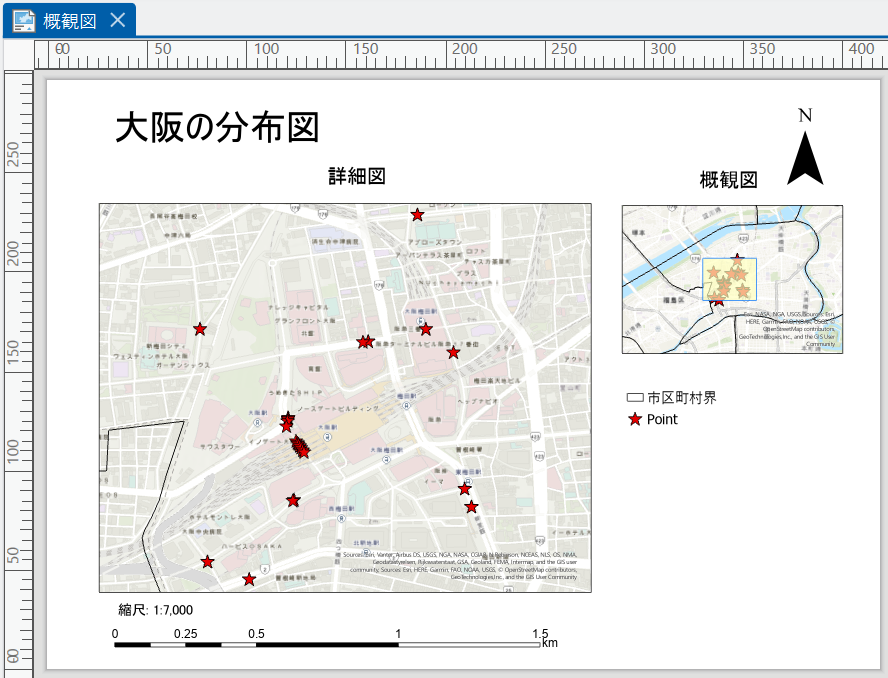

メインマップの表示範囲を示す表示範囲枠が概観図マップフレームに追加されます。

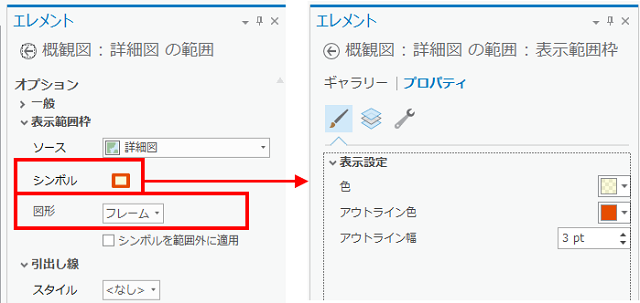

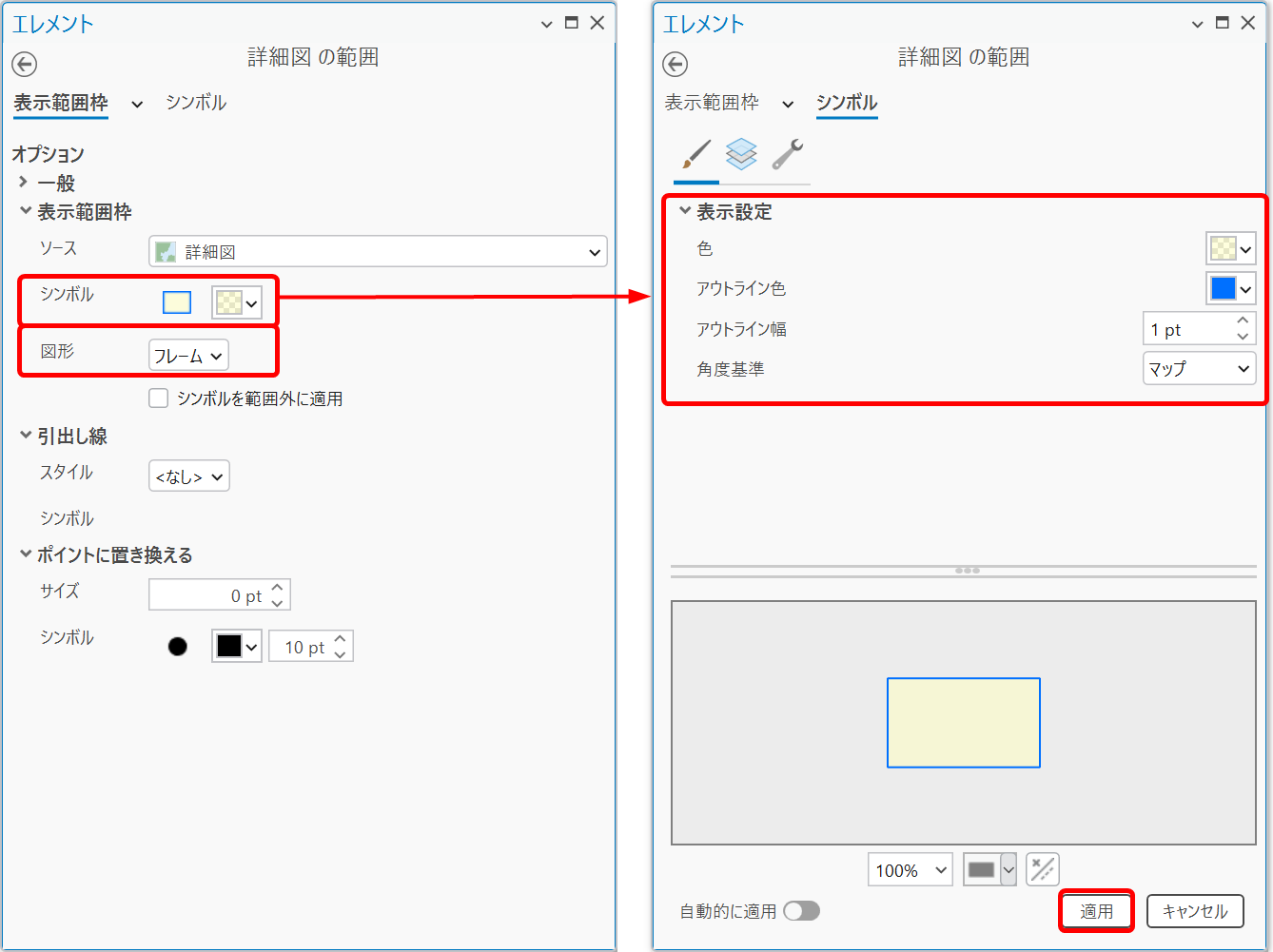

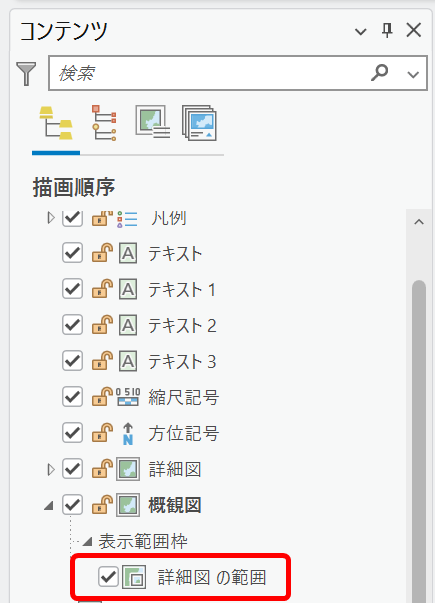

[コンテンツ] ウィンドウで表示範囲枠エレメント (詳細図の範囲) を右クリック → [プロパティ] をクリックし、表示範囲枠の [エレメント] ウィンドウを表示します。
各種設定を行います。
枠のスタイルを変更する場合は、シンボルの設定で変更し、最後に [適用] をクリックします。
表示範囲枠の形状を変更する場合は、[図形] ドロップダウンで変更します。
詳細図マップフレームの表示範囲を変更すると、表示範囲枠が連動します。

連続出力への対応

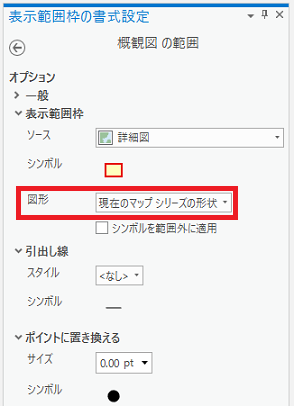

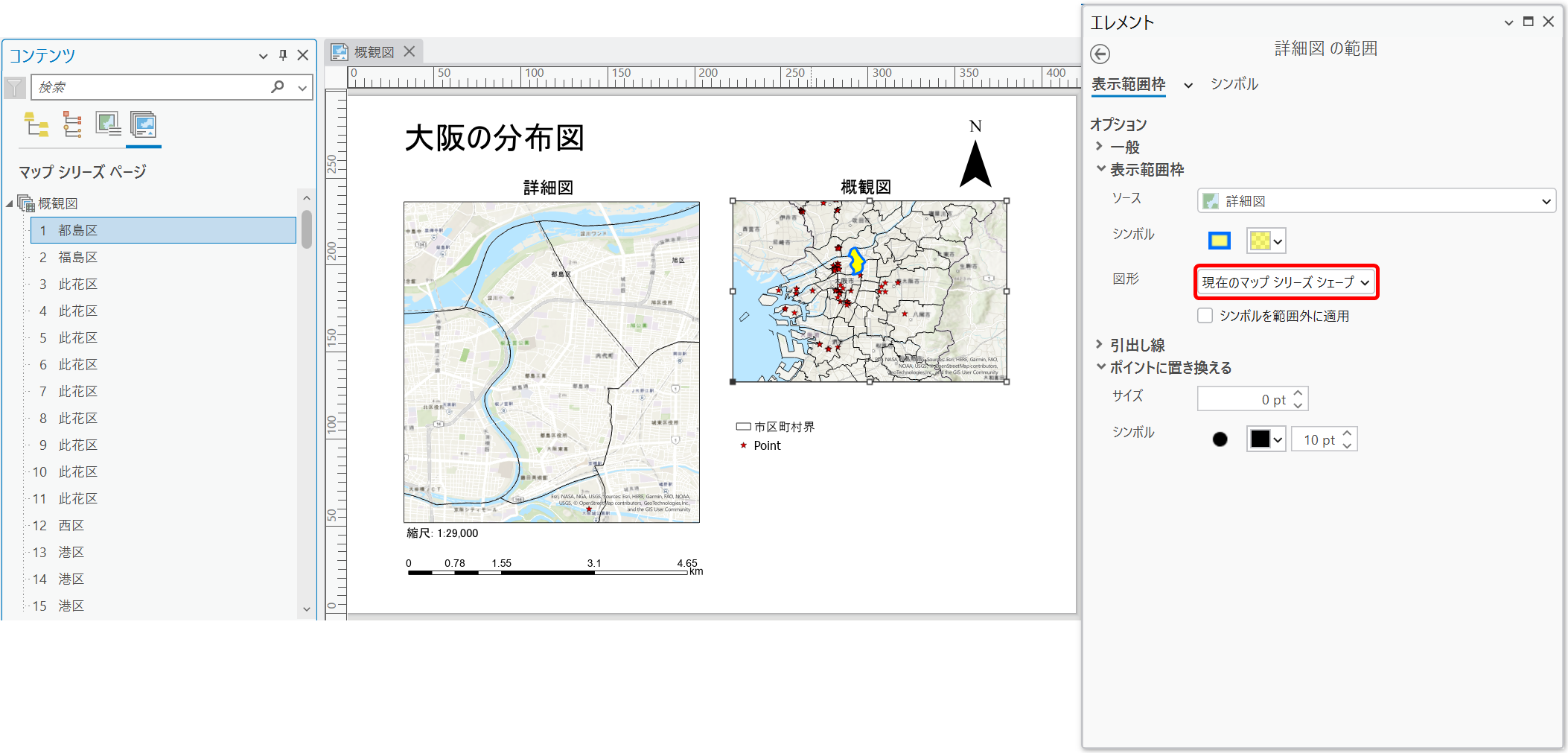

[マップシリーズ] を定義した場合、表示範囲枠の [エレメント] ウィンドウで [図形] ドロップダウン → [現在のマップシリーズシェープ] を選択すると、マップシリーズの定義に使用したインデックスフィーチャの形状で表示範囲枠を表示することができます。

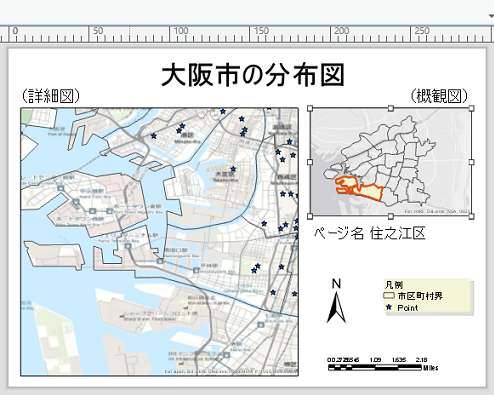

ページを変更するたびに表示範囲枠が連動します。
マップシリーズの詳細については、FAQ 「ArcGIS Pro：連続出力を行いたい」でご確認ください。
