ArcGIS Pro: レイアウト上のテキストを吹出し・引出し線で表示したい
ナレッジ番号：3177 | 登録日：2023/05/29 | 更新日：2026/06/24
概要

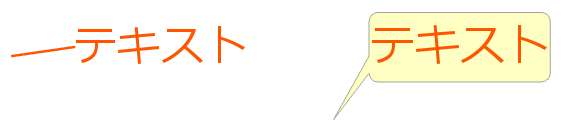

レイアウト上に追加したテキストに、吹出しや引出し線を付けて表示することができます。
手順

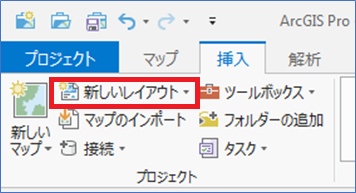

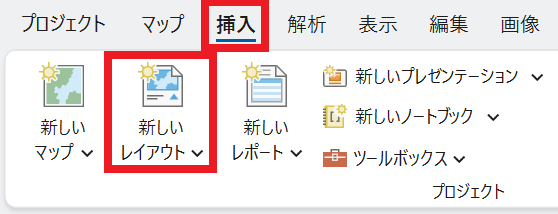

- [挿入] タブ → [新しいレイアウト] からレイアウト ビューを作成します。

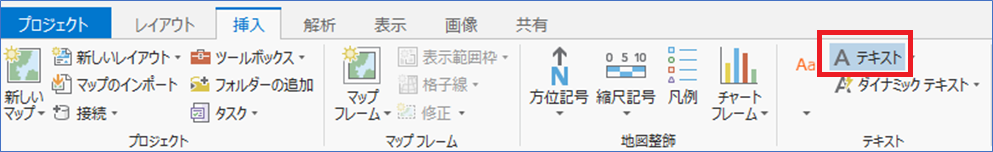

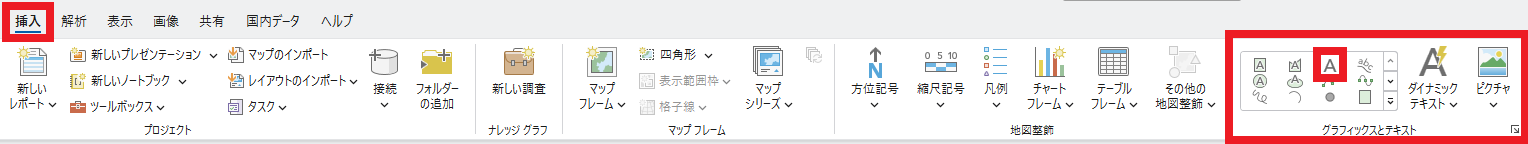

- [挿入] タブ → [グラフィックとテキスト] → [直線状のテキスト] をクリックします。
- レイアウト上のテキストを追加したい場所をドラッグし、テキスト エレメントを追加します。
- 任意のテキスト入力後、テキスト エレメント外のレイアウト ビューをクリックし、ハンドルを表示します。

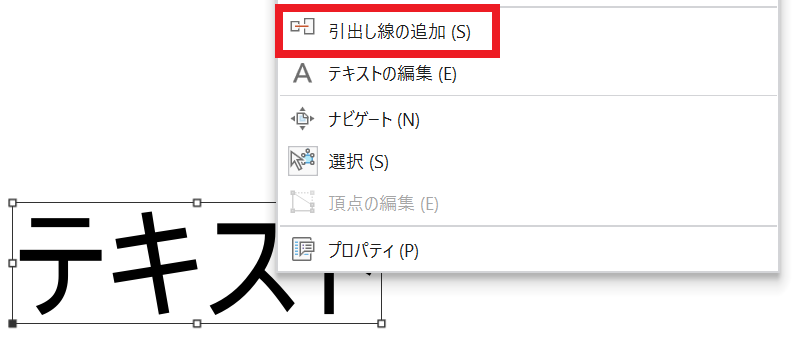

- テキスト エレメントを右クリック → [引出し線の追加] をクリックします。

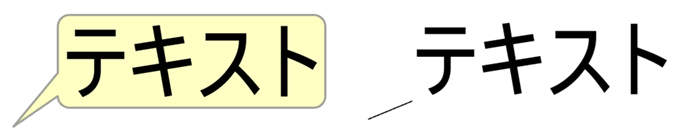

吹出しが作成されます。 - 引出し線を作成したい場合は、更にレイアウト上のテキスト エレメントを右クリック → [プロパティ] をクリックします。

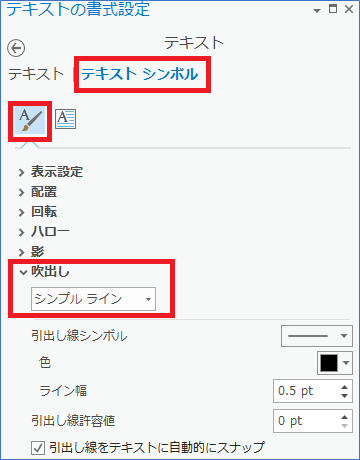

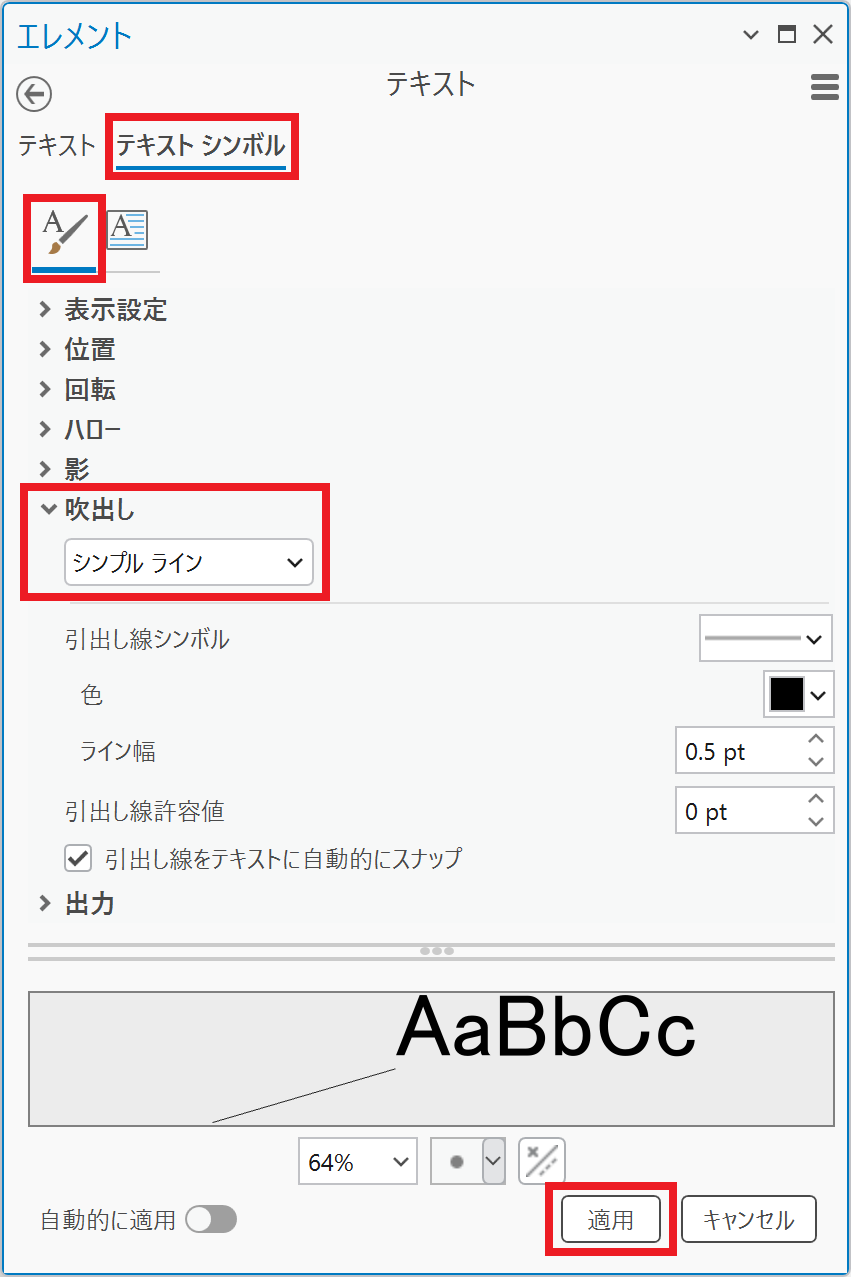

- [エレメント] ウィンドウが開きますので、[テキスト シンボル] タブ → [一般] タブ → [吹出し] 欄のドロップダウンで「シンプル ライン」を選択します。
- [適用] をクリックします。

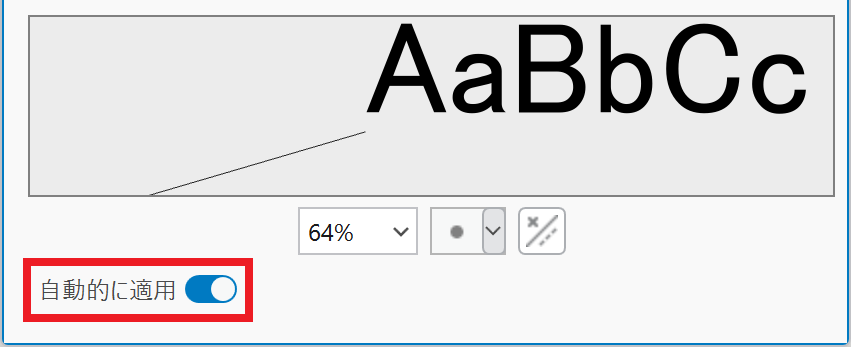

吹出しの位置変更は、緑のトグルをドラッグして移動させます。[エレメント] ウィンドウの [自動的に適用] を有効化することで、[適用] をクリックすることなく、パラメーターの変更が自動で反映されます。- [挿入] タブ → [新しいレイアウト] からレイアウト ビューを作成します。
