ArcGIS Pro: マップ シリーズでインデックス（図郭）の内側のみ表示したい
ナレッジ番号：6045 | 登録日：2025/12/02 | 更新日：2026/01/06
概要
ArcGIS Pro のマップ シリーズを使用すると、インデックス フィーチャ (または図郭) ごとにレイアウトを印刷・出力することができます。インデックス フィーチャがポリゴンである場合、そのフィーチャの形状でデータ フレームをクリップすることで、インデックス フィーチャの内側のみを絞り込み表示することができます。
ここでは、その手順について説明します。手順
- あらかじめマップ シリーズの設定を行い、適宜レイアウトを調整しておきます。
マップ シリーズの設定方法は、以下の FAQ をご参照ください。
連続出力を行いたい (マップ シリーズ)
- [挿入] タブ → [マップ シリーズ] → [定義] をクリックします。

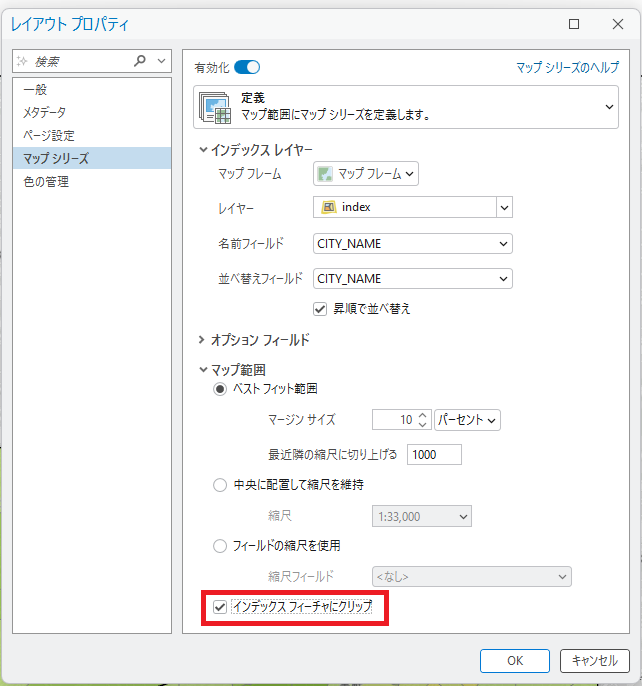

- [レイアウト プロパティ] ダイアログの [マップ シリーズ] で、[マップ範囲] を展開します。
- [インデックス フィーチャにクリップ] にチェックを入れます。

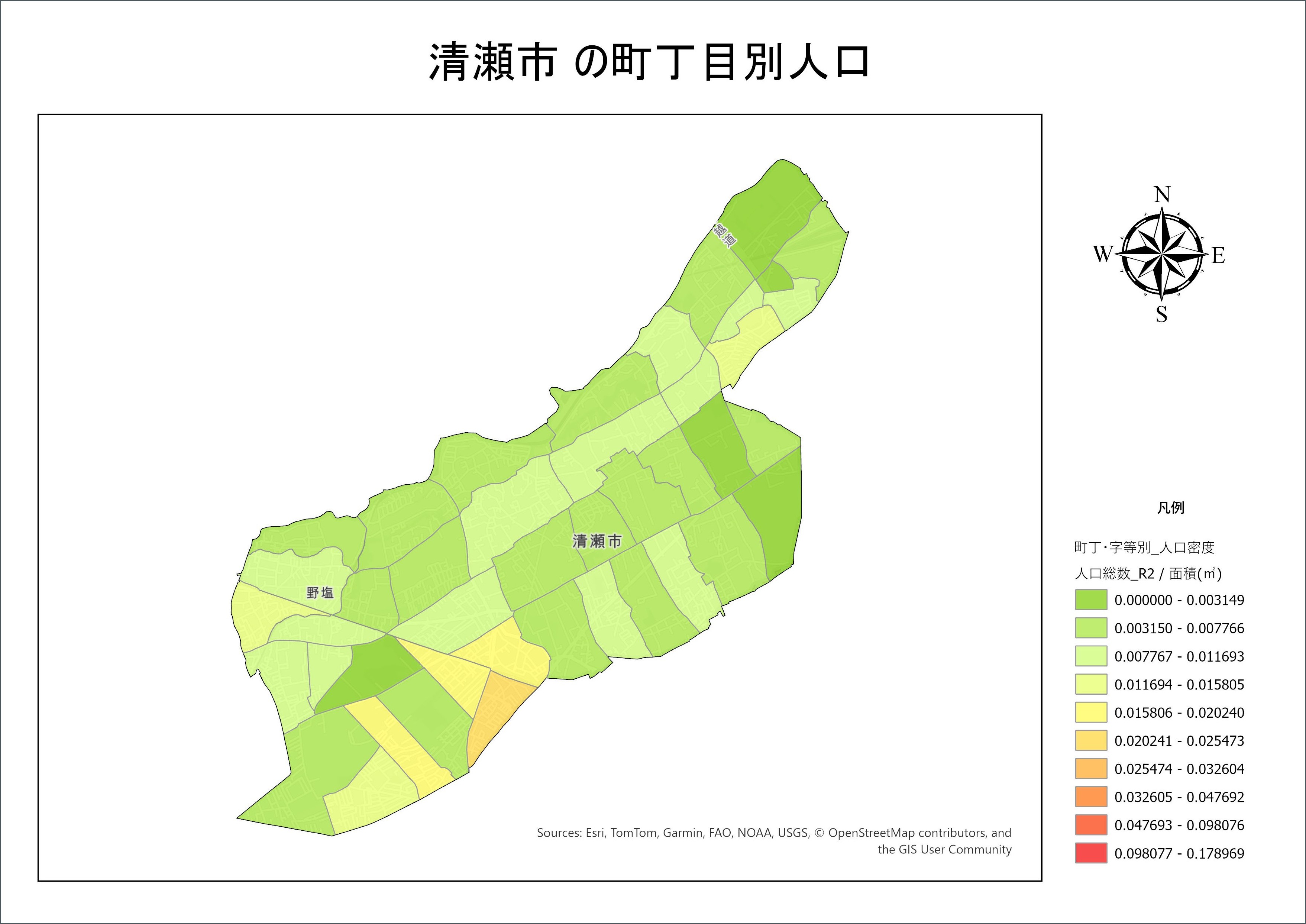

- [OK] をクリックすると、インデックス フィーチャの形状でマップがクリップされます。

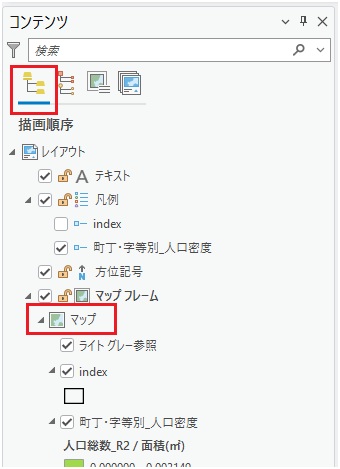

- データ フレーム内のすべてのレイヤーに対してクリップするのではなく、一部のレイヤーをクリップ対象から除外する場合は、[コンテンツ] ウインドウで該当するマップの名前を右クリック → [プロパティ] をクリックします。

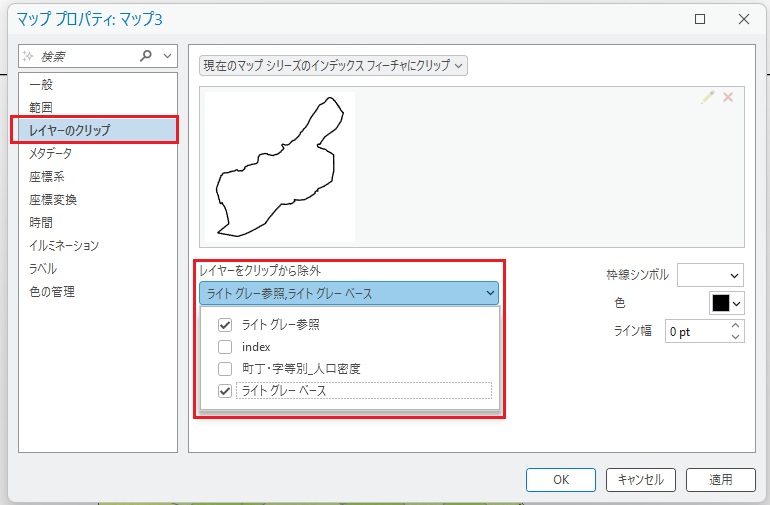

※[コンテンツ] ウインドウが [マップ シリーズ ページでリスト] の場合は [描画順序にリスト] などに切り替えてから操作を行ってください。 - [マップ プロパティ] ダイアログの [レイヤーのクリップ] で、[レイヤーをクリップから除外] の一覧から該当のレイヤーにチェックを入れます。
- [OK] をクリックします。

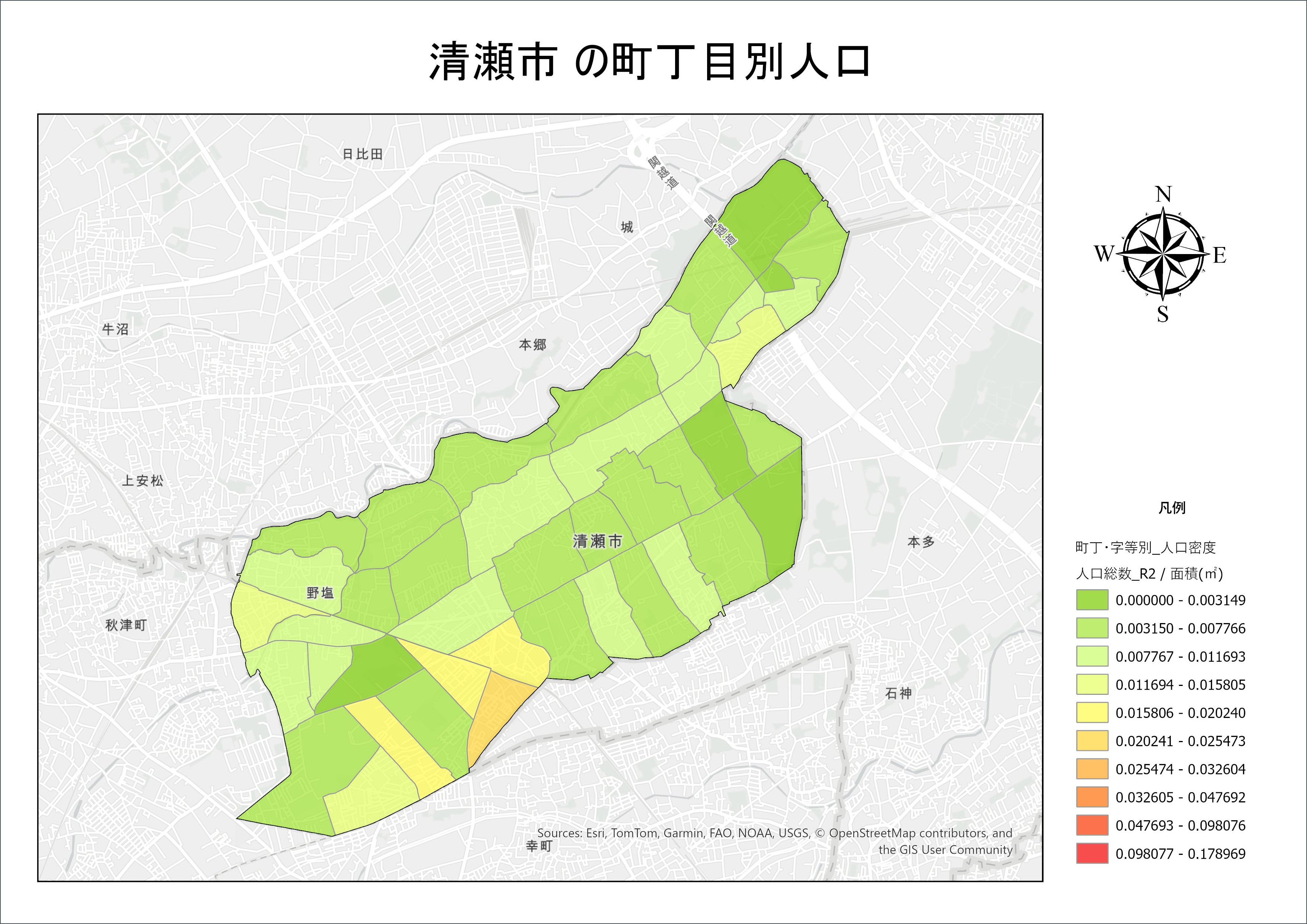

- 除外されたレイヤーはクリップされず、データ フレームの範囲内に表示されます。
- あらかじめマップ シリーズの設定を行い、適宜レイアウトを調整しておきます。
