ArcGIS Pro: CAD データをインポートしたい
ナレッジ番号：5879 | 登録日：2025/01/07 | 更新日：2025/01/17
概要
ArcGIS Pro では CAD データを ArcGIS Pro に直接追加して利用するか、[CAD → ジオデータベース] ツールでファイル ジオデータベースのフィーチャクラスへ変換して利用できます。
ArcGIS Pro のプロジェクトにおいて、図面としてのマップへの追加で良い（読み取り専用で問題ない）場合は CAD データの直接追加を、データ自体に編集作業を加えたい場合はファイル ジオデータベースのフィーチャクラスへ変換の上でマップへ追加してご利用ください。CAD データを直接追加 ファイル ジオデータベースのフィーチャクラスに変換して追加 地物や属性情報の編集 × 〇 プロジェクト内でのシンボルの変更 〇 〇 表示位置 （※） （※） ジオプロセシング ツールでの利用 〇（読み取り専用） 〇 （※）地球上の位置を示す座標系が定義されている CAD データの場合、ArcGIS Pro はその情報を継承しますが、それらが読みこまれないような場合は、明示的に [投影法の定義] またはジオリファレンス作業が必要です。
ArcGIS Pro のマップに直接追加する場合

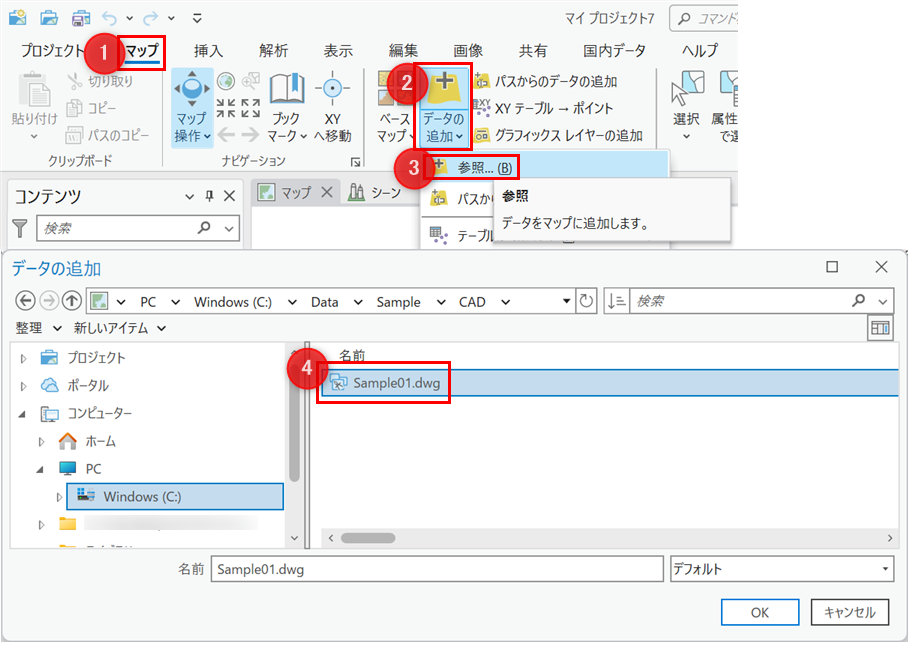

[マップ] タブ → [データの追加] → [参照] をクリックし、CAD データが保存されているパスへアクセスし、データを選択の上で [OK] をクリックします。
直接追加した CAD データの取り扱いについて
- ArcGIS Pro で可能な作業
CAD データをマップに直接追加した場合、CAD データのフィーチャ レイヤーは読み取り専用ですが、これらのレイヤーはシンボルの再適用やジオプロセシング ツールの入力に利用できます。 - ジオメトリ
CAD ファイルに格納されているデータは、ポイントやラインなどの形状タイプごとに ArcGIS 側で対応する ArcGIS ジオメトリ（ポイント、ライン、ポリゴン 等）として認識されます。
そのため、CAD ソフトウェアでの表示と、ArcGIS Pro に追加した際の表示に差異がある場合もあります。
対応する ArcGIS フィーチャクラス ジオメトリ タイプの詳細は以下のヘルプページをご確認ください。
サポートされている AutoCAD および MicroStation のジオメトリ
サポートされている Autodesk Civil 3D ジオメトリ - 表示位置
地球上の位置を示す座標系が定義されている CAD データの場合、ArcGIS Pro はその情報を継承します。
そちらを読み込めない場合、ArcGIS Pro の [投影法の定義] ツールにて、データ作成時の座標系を指定し、座標系を定義します。
あるいは、CAD データの座標系が独自のものである場合、CAD データのジオリファレンスを実施ください。
※CAD データのうち、1 フィーチャ レイヤーを指定して、データ作成時の座標系を [投影法の定義] またはジオリファレンスを実施しても、他のフィーチャ レイヤーを含めたCAD データ一式が変更された位置で描画されます。 - シンボル
CAD エンティティの CAD プロパティを使用し、CAD データのシンボルに似せて描画します。
※[コンテンツ] ウィンドウ内のフィーチャ レイヤーごとに、そのレイヤー内のフィーチャのシンボル表示に使用されている CAD レイヤー名・CAD の色・CAD ライン スタイルが表示されます。
[CAD → ジオデータベース] ツールで変換する場合

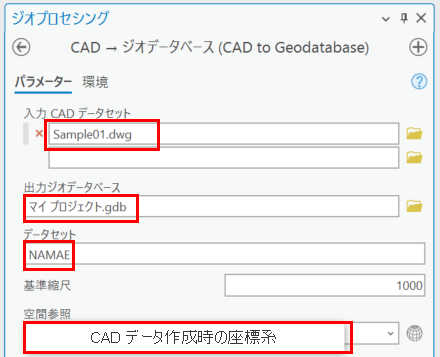

- [解析] → [ツール] をクリックし、[ツールの検索] 欄に「CAD」と入力し [CAD → ジオデータベース] ツール を起動します。
- パラメーターを設定し、[実行] します。
- 入力 CAD データセット：CAD データ
- 出力ジオデータベース：任意のジオデータベース
- データセット：任意の名称
- 空間参照：CADデータの座標系
CAD データから変換したフィーチャクラスの取り扱いについて
- ArcGIS Pro で可能な作業
CAD データをファイル ジオデータベースのフィーチャクラスへ変換することで、地物や属性情報の編集が可能です。 - シンボル
明示的にシンボル設定の変更が必要です。
この際、CAD データのシンボル設定を複数のレイヤーで統一されたい場合は、ArcGIS 側で一度レイヤー ファイルを作成し、そちらを適用することで作業を簡略化できます。
ArcGIS Pro: レイヤー ファイル (.lyrx) とは
