ArcGIS Pro: CAD データセットのうち特定のジオメトリのフィーチャだけ変換したい (ModelBuilder)
ナレッジ番号：5796 | 登録日：2024/06/26 | 更新日：2024/11/21
概要
ArcGIS Pro へ追加した CAD データセットのうち、特定のジオメトリ(ポイント、ポリライン、ポリゴン）のみファイルジオデータベースのフィーチャクラスへ変換することが ModelBuilder を利用すれば可能です。
手順
ポリラインのみ出力する場合の操作例です。

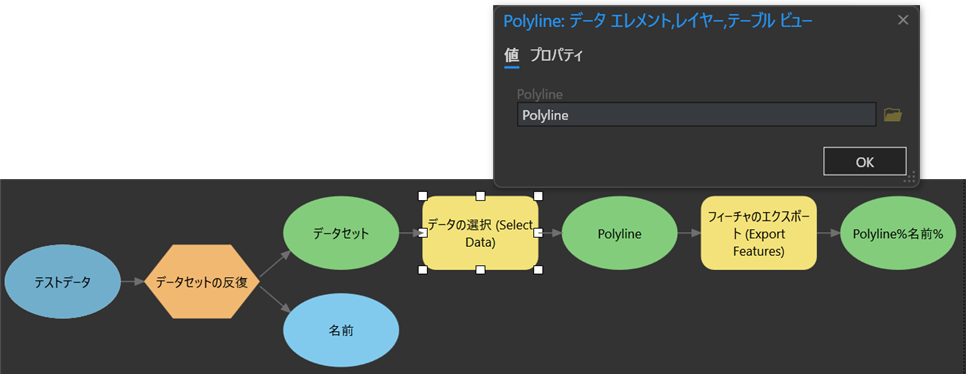

モデル例
- ArcGIS Pro 上部のリボン メニューにある [解析] タブ → [ModelBuilder] ボタンをクリックしますと、[ModelBuilder] タブが起動します。
- [ModelBuilder] タブの [挿入] メニュー → [反復] → [データセットの反復] をクリックします。
- [データセットの反復] をダブルクリックします。 「ワークスペース、またはフィーチャ データセット」に、CAD データが入っているフォルダーを指定し、[OK] をクリックします。
- [ModelBuilder] タブの [挿入] メニュー → [ユーティリティ] → [データの選択] をクリックします。
- [データの選択] をダブルクリックします。
[データの選択] ダイアログにて、「入力データ エレメント」で「データセット」を選択します。
[チャイルド データ エレメント] に「Polyline」と手入力し、[OK] をクリックします。 - [ArcToolbox] → [変換ツール] → [ジオデータベースへ変換] → [フィーチャのエクスポート] をドラッグアンドドロップで [ModelBuilder] タブに追加します。
- [フィーチャのエクスポート] をダブルクリックします。
[フィーチャのエクスポート] ダイアログにて、以下のように設定し、「OK」をクリックします。- 入力フィーチャ：Polyline
- 出力場所：任意のフォルダー
- 出力フィーチャクラス：元データの名前を継承させるため、インライン変数を使って名称を定義します（例: POLYLINE_%名前%.shp）。
- [ModelBuilder] タブの [整合チェック] をクリックして確認の上で、[実行] ボタンをクリックします。
- 【任意】必要に応じて[保存] ボタンをクリックし、作成したモデルを任意の場所に保存します。
