FAQ ArcGIS Pro: 3D 表示のコツ

ナレッジ番号：3522 | 登録日：2023/05/29 | 更新日：2023/08/07

マウスの基本操作

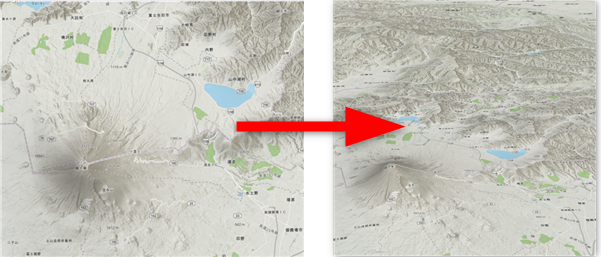

上から見た図では地形の凹凸を確認しにくい場合があります。拡大し、視点を変えることで地形の形状がわかりやすく表現されます。

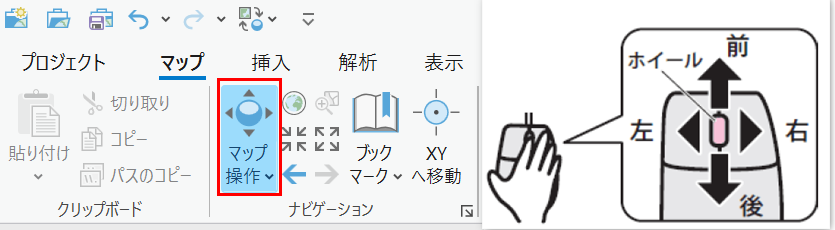

  1. [マップ] タブ → [ナビゲーション] グループ → [マップ操作] をクリックします 。
  2. マップ上でマウスのホイールを押したまま動かしますと、角度が変わります。
    左クリックしたままマウスを動かしますと、平面移動します。

地形の 3D 表示

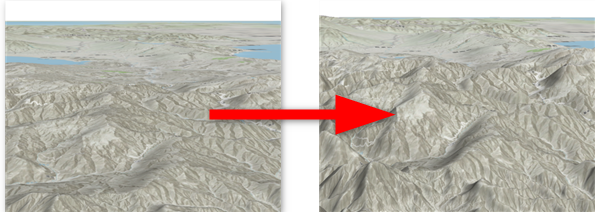

地形の凹凸がわかりづらい場合に、高さを強調します。

  1. [コンテンツ] ウィンドウで [地表] レイヤーを選択します。

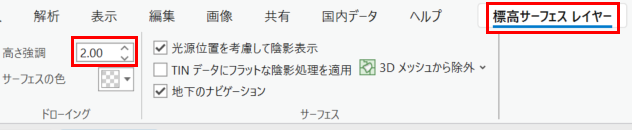

  2. [標高サーフェス レイヤー] タブ → [ドローイング] グループの [高さ強調] に 1 より大きい値を入力します。

地下の 3D 表示

  1. [コンテンツ] ウィンドウにて [標高サーフェス] 欄にある [地表] を選択します。

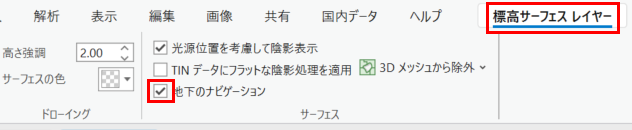

  2. [標高サーフェス レイヤー] タブ → [地下のナビゲーション] のボックスにチェックを入れ、地下のナビゲーションを有効にします。

地下に表示したデータが見つからない場合

  1. [コンテンツ] ウィンドウにてデータを右クリック → [レイヤーにズーム] をクリックします。
  2. [マップ] タブ → [ナビゲーション] グループの [マップの操作] をクリックします。
  3. マウスのホイール（スクロール ホイール）を押したままで、画面の真上方向にカーソルを移動します。
