ArcGIS Pro: ラインを管（円筒）のように3D表示したい
ナレッジ番号：3051 | 登録日：2023/05/29 | 更新日：2024/11/21
概要
ArcGIS Proのシーンにてライン フィーチャを三次元表示する際、ラインを管（円筒）のように表示することができます。
※ ラインの3D表示については、以下のFAQでご確認ください。
手順
- あらかじめシーンにライン レイヤーを追加し、[3D レイヤー] に変換しておきます。

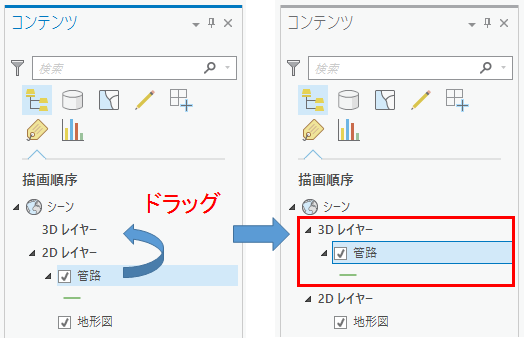

※もしZ値を保持しないラインを3D表示する場合は、下の図のように、[3D レイヤー] のグループにドラッグしてください。
- [コンテンツ] ウィンドウで対象のライン レイヤーを選択し、 [表示設定] タブ → [シンボル] ボタンをクリックします。[シンボル] ウィンドウが表示されますので、適宜シンボルの種類などを変更します。
- シンボルのプレビューをクリックするなどして、[ライン シンボルの書式設定] ウィンドウを表示します。

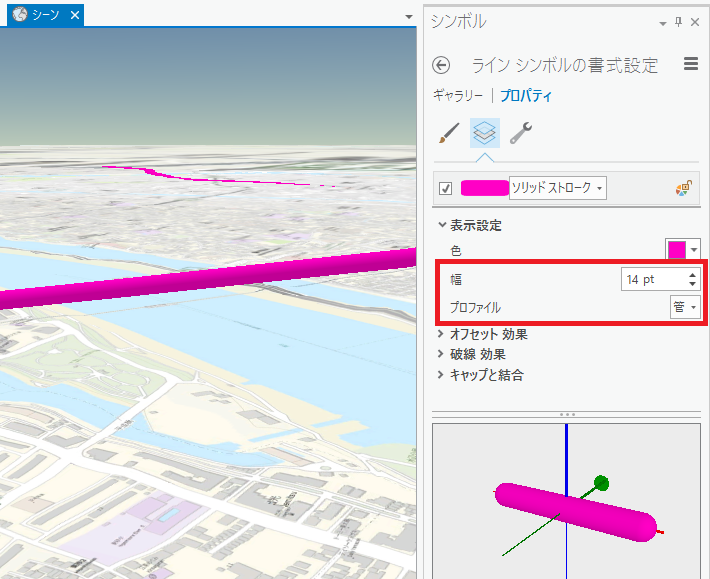

- [プロパティ] と [レイヤー] のアイコンをクリックし、[幅] にてラインの幅を入力します。さらに、[プロファイル] にて 「管」 を選択します。
- [適用] ボタンをクリックします。変更がマップに反映されます。
- あらかじめシーンにライン レイヤーを追加し、[3D レイヤー] に変換しておきます。
