ArcGIS Pro: 2D データを 3D データに変換する方法

ナレッジ番号：5232 | 登録日：2023/07/25 | 更新日：2026/06/23

概要

2D のフィーチャクラスやシェープファイルは、ジオメトリに Z 値を追加することで 3D データに変換することができます。

手順

既存の 2D データを 3D データに変換するには、エクステンションの保有状況に応じて、以下のいずれかの操作を実施ください。

3D Analyst エクステンションをお持ちの場合

属性値の Z 値を使用する方法

高さの情報が属性として格納されている場合は、 [属性でフィーチャを 3D に変換] ツールを使用して、3D データに変換します。

[解析] タブ → [ツール] をクリックして [ジオプロセシング] ウィンドウを表示します。
[ジオプロセシング] ウィンドウ上部にある [ツールの検索] で「属性でフィーチャを 3D に変換」と入力し、検索します。
[属性でフィーチャを 3D に変換] ツールを開き、ツールを実行します。
ツールの詳細は、ヘルプページ「属性でフィーチャを 3D に変換」をご参照ください。

3D Analyst エクステンション、もしくは、Spatial Analyst エクステンションをお持ちの場合

サーフェスレイヤーの Z 値を使用する方法

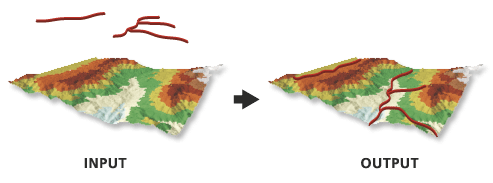

2D フィーチャが存在する範囲に、ラスター、TIN、テレインデータセット、LAS データセットなど基になる標高サーフェスがある場合は、[シェープの内挿] ツールを使用して標高サーフェスから 2D フィーチャに Z 値を内挿できます。

[解析] タブ → [ツール] をクリックして [ジオプロセシング] ウィンドウを表示します。
[ジオプロセシング] ウィンドウ上部にある [ツールの検索] で「シェープの内挿」と入力し、検索します。
[シェープの内挿] ツールを開き、ツールを実行します。
ツールの詳細は、ヘルプページ「シェープの内挿」をご参照ください。

エクステンションなしで変換する場合

Z 値を有効化した新規フィーチャクラスを作成し、既存の 2D データをアペンドします。
デフォルトでは高さは 0 になるので、手動でジオメトリ Z 値を変更してください。

[カタログ] ウィンドウで [データベース] を展開し、フィーチャクラスを作成するジオデータベースを右クリック → [新規] → [フィーチャクラス] をクリックし、[フィーチャクラスの作成] ウィザードを開きます。
[定義] ページの [フィーチャクラスタイプ] で 2D データと同じフィーチャクラスタイプを選択し、 [ジオメトリックプロパティ] の [Z 値] チェックボックスをオンにします。
[フィールド] ページで [インポート] をクリックします。
3D データに変換したい既存の 2D データを指定し、属性フィールドの構成をインポートします。
その他のページについても設定を行い、フィーチャクラスを作成します。
詳細は、ヘルプページ「フィーチャクラスの作成」をご参照ください。
[解析] タブ → [ツール] をクリックして [ジオプロセシング] ウィンドウを表示します。
[ジオプロセシング] ウィンドウ上部にある [ツールの検索] で「アペンド」と入力し、検索します。

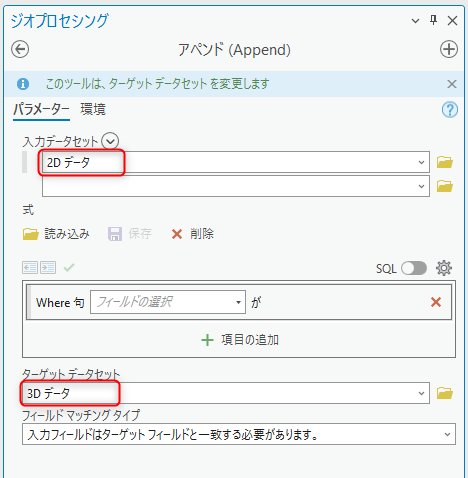

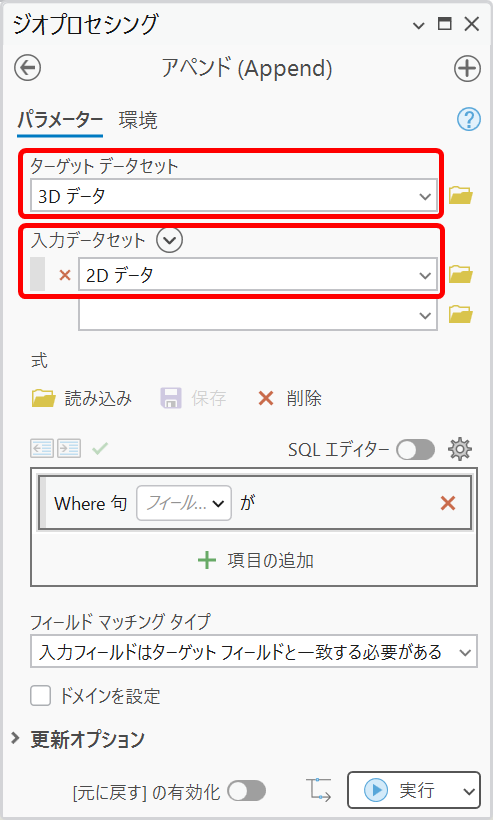

[アペンド] ツールを開き、以下のパラメーターを設定します。
- [ターゲットデータセット]: 手順 4 で作成したフィーチャクラス
- [入力データセット]: 3D データに変換したい既存の 2D データ
ツールを実行し、手順 4 で作成したフィーチャクラスに、既存の 2D データと同一のデータが追加されたことを確認します。
[編集] タブ → [修正] をクリックし、[フィーチャの修正] ウィンドウを開きます。
[頂点の編集] をクリックし、フィーチャを選択します。
ジオメトリプロパティテーブルで、Z 値属性フィールドをクリックし、ジオメトリの Z 値を変更します。
詳細は、ヘルプページ「頂点の Z 値の編集」をご参照ください。
[編集] タブ → [保存] をクリックします。
