ArcGIS Pro: 特定のラインに対して任意の間隔と長さで垂直なラインを生成する方法
ナレッジ番号：3361 | 登録日：2023/05/29 | 更新日：2026/06/25
概要

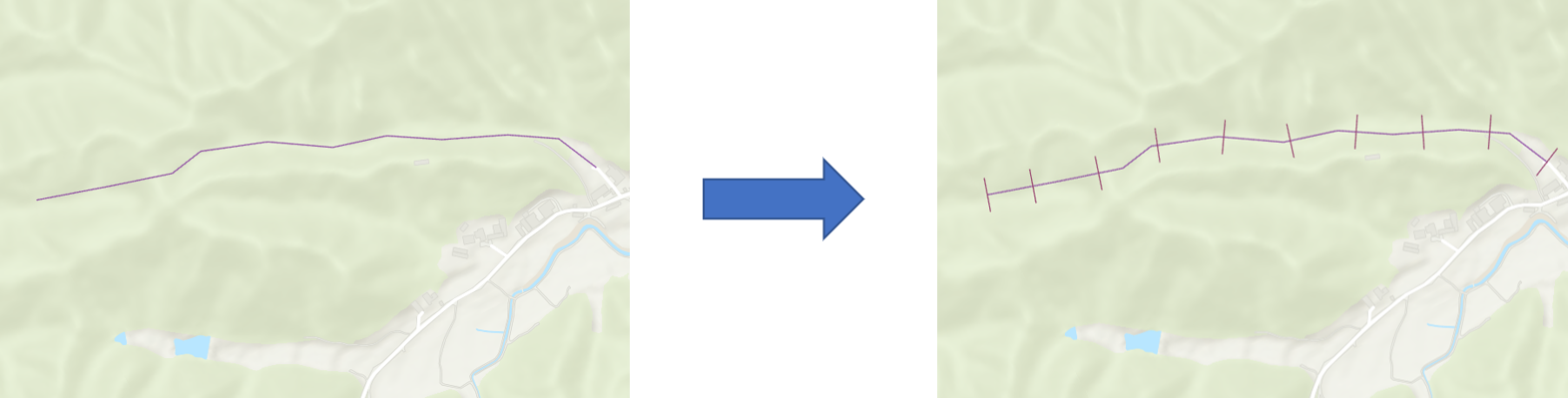

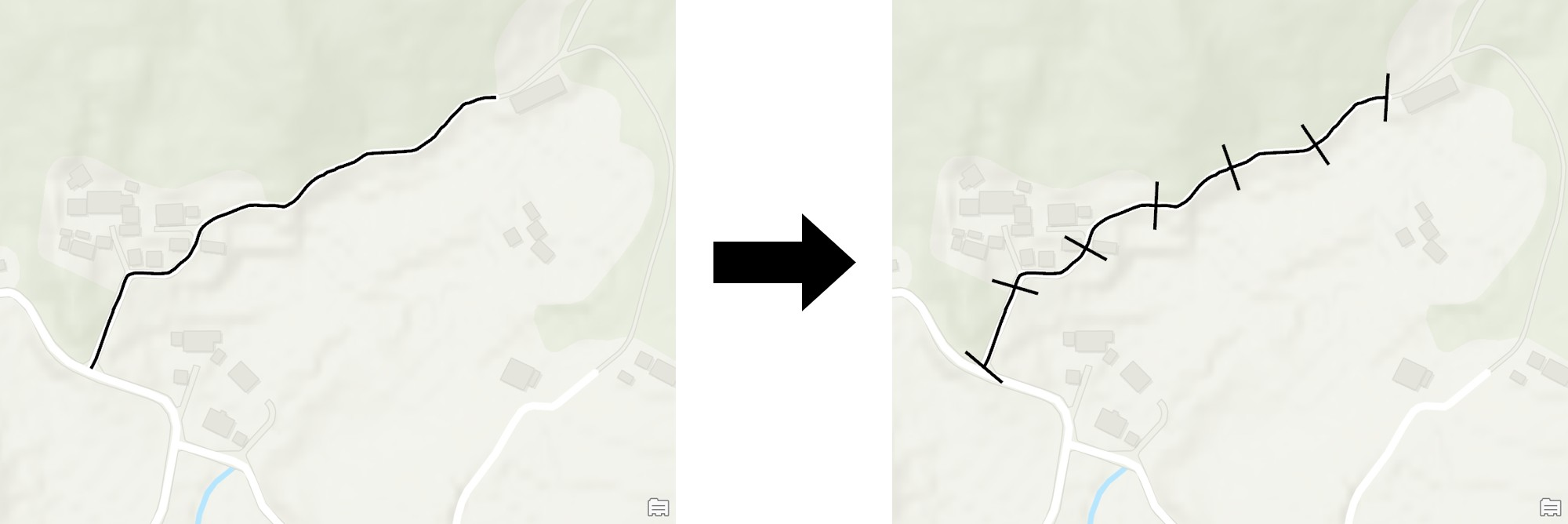

下図のように特定のラインに対して、任意の間隔と長さで垂直なラインを発生させる方法をご説明します。
前提
この操作を行う場合、ライン データが投影座標系であることで、より正確なデータを得ることができます。
ライン データが投影座標系でない場合、[投影変換] ツールより投影法を変換してください。手順
- [解析] タブ → [ツール] → [ツールボックス] タブ → [データ管理ツール] → [サンプリング] → [ラインに沿って横断ラインを生成] ツールを起動します。

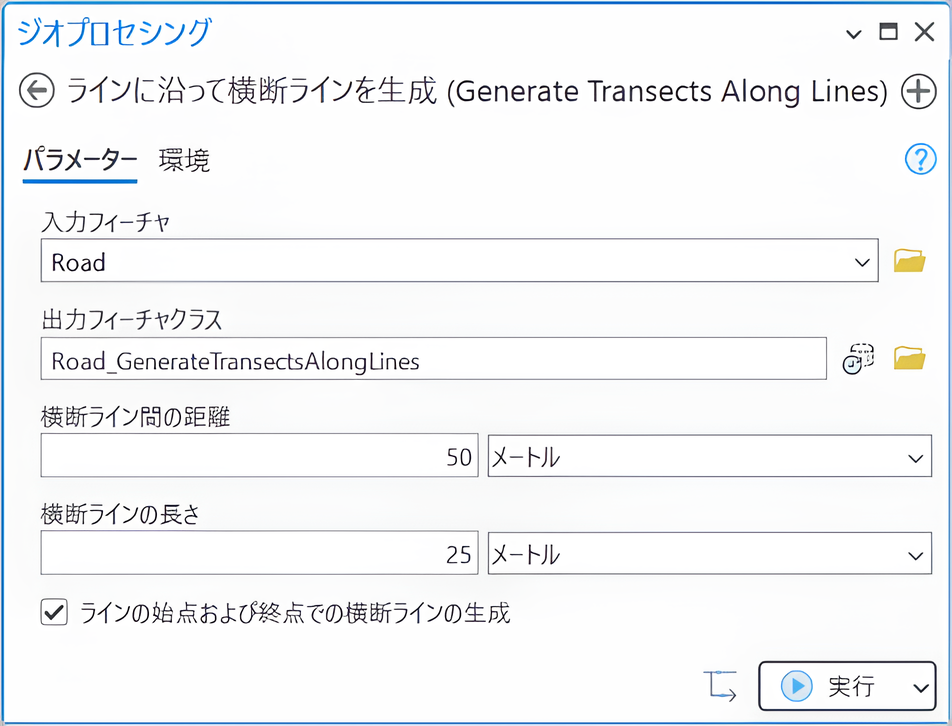

- 以下のようにパラメータを設定し、[実行] をクリックします。
- [入力フィーチャ]：ライン レイヤーを指定
- [出力フィーチャクラス]：出力データの保存場所と保存名を入力
- [横断ライン間の距離]：垂線の間隔と距離単位を指定
- [横断ラインの長さ]：垂線の長さと距離単位を指定
- 入力ラインの始点と終点に横断ラインを作成する場合、[ラインの始点および終点での横断ラインの作成] にチェックを入れます。
