ArcGIS Pro: ポイントから別のレイヤーの最寄のポイントを見つけ、その直線距離を結ぶ複数のラインを作成するには？ (スパイダーグラフ)（バージョン 3.x ~）

ナレッジ番号：6024 | 登録日：2025/10/17 | 更新日：2025/12/09

概要

ポイントレイヤー (A) から別のレイヤーの最寄ポイント (B) までの距離を結ぶ放射状のラインを作成する方法を説明します。
本 FAQ は、 ArcGIS Pro バージョン 3.x 以降をご利用の方向けです。
ArcGIS Pro バージョン 2.x までをご利用の方はこちらをご確認ください。

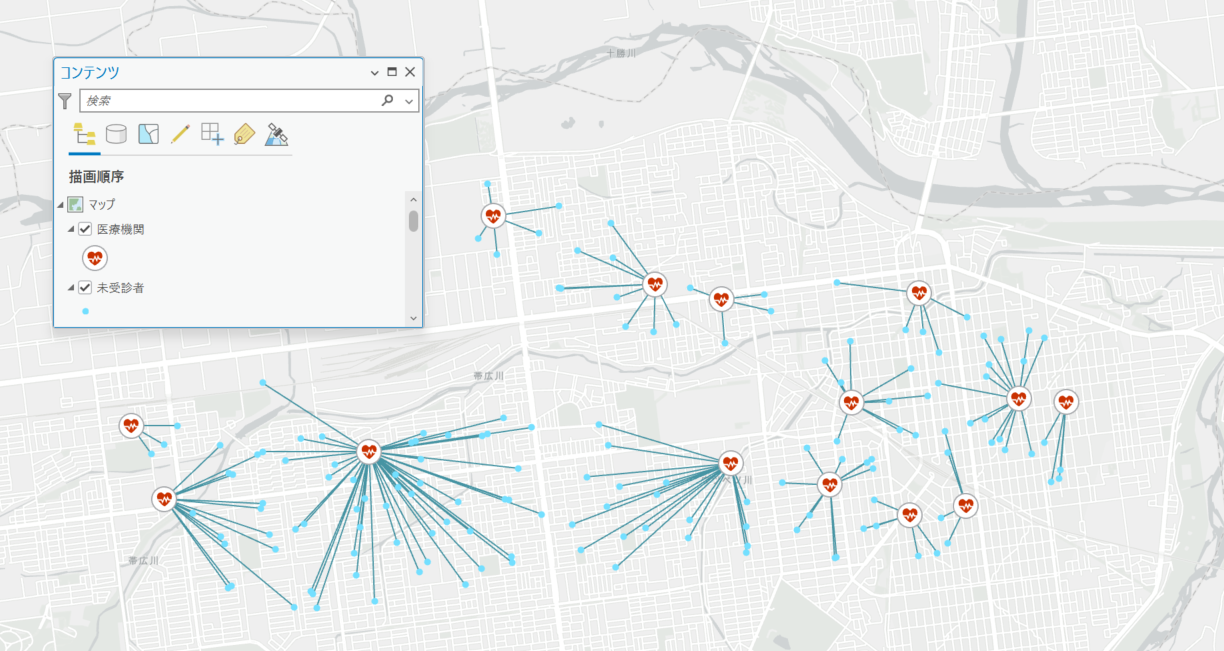

（例）

本 FAQ の手順で作成されるラインはポイント A を始点とし、ポイント B を終点として作成されます。

未受診者の位置を示すポイントレイヤー（A）と病院の位置を示すポイントレイヤー（B）がある場合、未受診者の最寄りの医療機関を割り出し、未受診者に案内を送付する際などに利用することができます。

手順

[解析] タブの [ツール] をクリックします。
[ジオプロセシング] ウィンドウのツールの検索欄に「ジオメトリ属性」と入力し、[ジオメトリ属性の計算] ツールをクリックします。
[ジオメトリ属性の計算] ツールで、パラメーターを以下の通りに設定します。
・[入力フィーチャ]：ポイントレイヤー (A) を指定します。

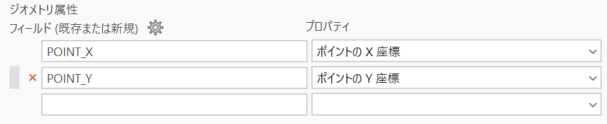

・[ジオメトリ属性]
・[フィールド]：「POINT_X」および「POINT_Y」（任意のフィールド名でも可）
・[プロパティ]：ポイントの X 座標およびポイントの Y 座標
（例）

※[フィールド] に任意の名前を入れて実行することで、新規のフィールドが作成されます。
[実行] をクリックします。
[ジオプロセシング] ウィンドウに戻り、ツールの検索欄に「最近接」と入力し、[最近接] ツールをクリックします。
[最近接] ツールで、パラメーターを以下の通りに設定します。
・[入力フィーチャ]：ポイントレイヤー (A)
・[近接フィーチャ]：ポイントレイヤー (B)
・[位置] のチェックボックスにチェックを入れます。
[実行] をクリックします。
[ジオプロセシング] ウィンドウに戻り、ツールの検索欄に「XY 座標」と入力し、[XY 座標 → ライン] ツールをクリックします。
[XY 座標 → ライン] ツールで、パラメーターを以下の通りに設定します。
・[入力テーブル]：ポイントレイヤー (A)
・[出力フィーチャクラス]：出力データの保存名と保存場所を任意に決めます。
・[始点 X フィールド]：手順 4 にて設定した X 座標の入ったフィールドを指定します。
・[始点 Y フィールド]：手順 4 にて設定した Y 座標の入ったフィールドを指定します。
・[終点 X フィールド]：手順 7 にて設定した X 座標の入ったフィールド（NEAR_X）を指定します。
・[終点 Y フィールド]：手順 7 にて設定した Y 座標の入ったフィールド（NEAR_Y）を指定します。
[実行] をクリックします。
