ArcGIS Pro: ライン上で間隔を設定してポイントを発生したい

ナレッジ番号：3217 | 登録日：2023/05/29 | 更新日：2023/06/21

概要

ライン上で間隔を設定してポイントを発生させるには、次の方法があります。

複数のラインに対して一括してポイントを発生させる方法
　・距離を選択してポイントを発生した例
　・パーセンテージを選択してポイントを発生した例
個々のラインに対してポイントを発生させる方法
　・ポイント数を設定してポイントを発生した例
　・等間隔でポイントを発生した例
　・距離を設定してポイントを発生した例　　　　　　

複数のラインに対して一括してポイントを発生させる方法

警告ラインフィーチャクラスは、平面直角座標系などの投影座標系（メートル単位）に投影変換する必要があります。

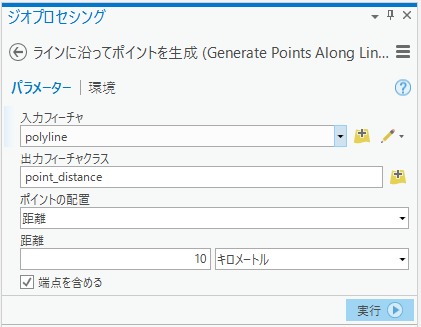

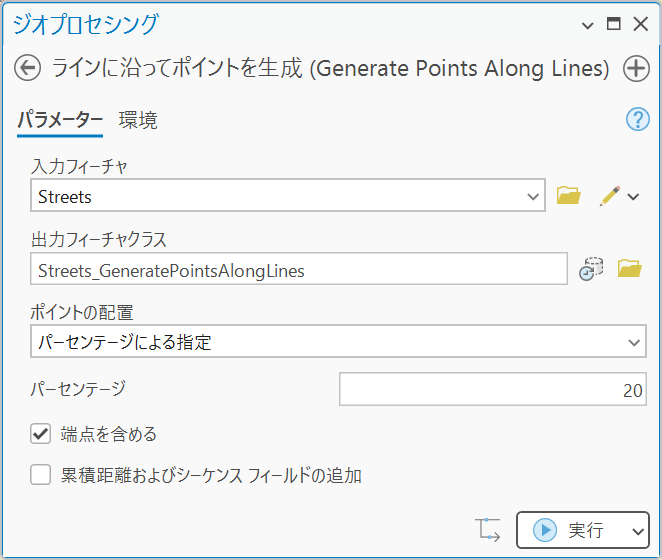

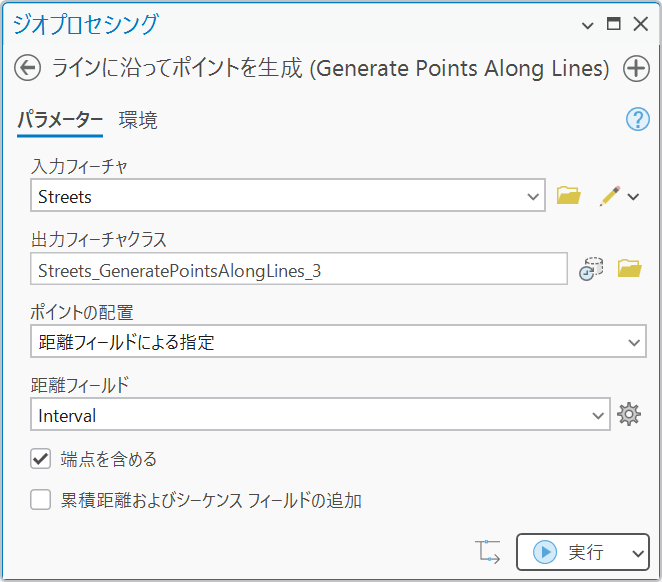

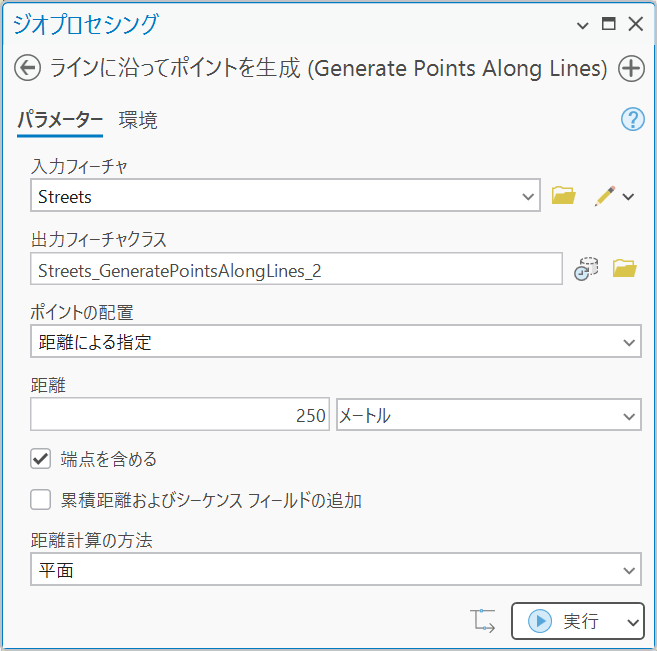

・[ジオプロセシング] ウィンドウ → [ツールボックス] → [データ管理ツール] → [サンプリング] → [ラインに沿ってポイントを生成 (Generate Points Along Lines)] ツール

[距離] を選択しますと、ラインの始点からの指定した距離ごとにポイントが発生します。
[パーセンテージ] を選択しますと、ラインの始点からの全距離に対するパーセンテージごとにポイントが発生します。
[端点を含める] にチェックを入れますと、始終点にポイントが発生します。

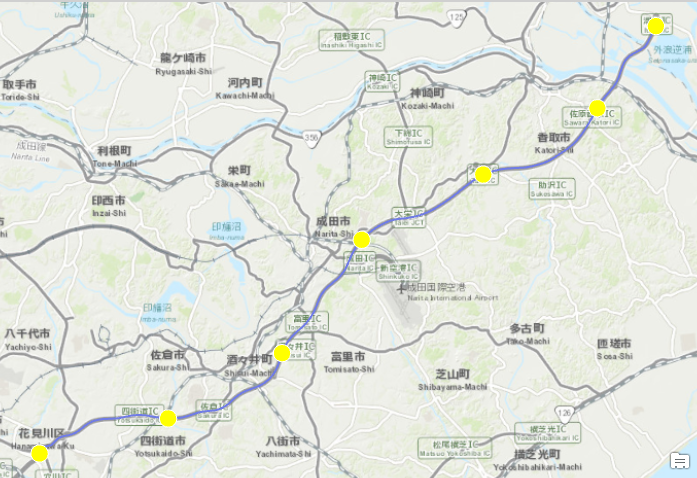

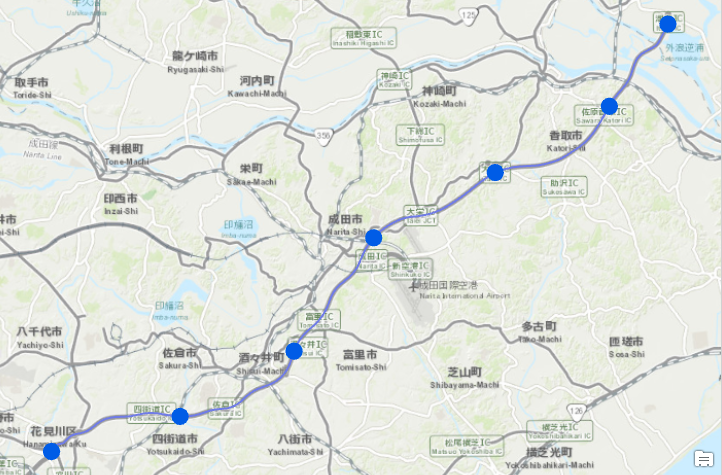

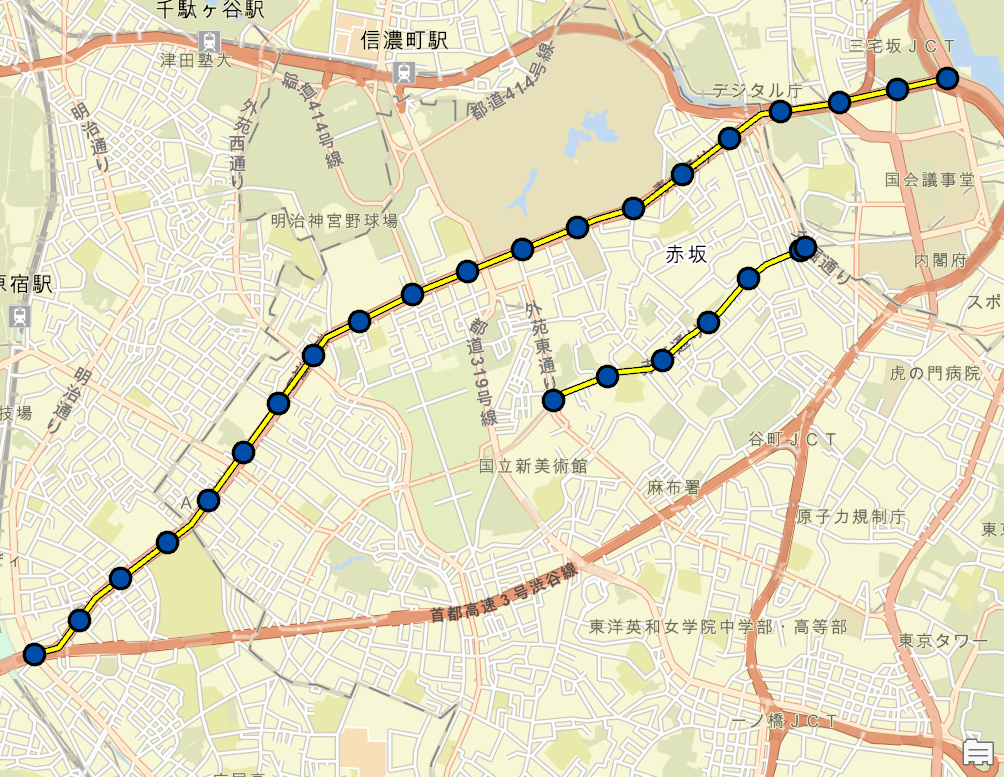

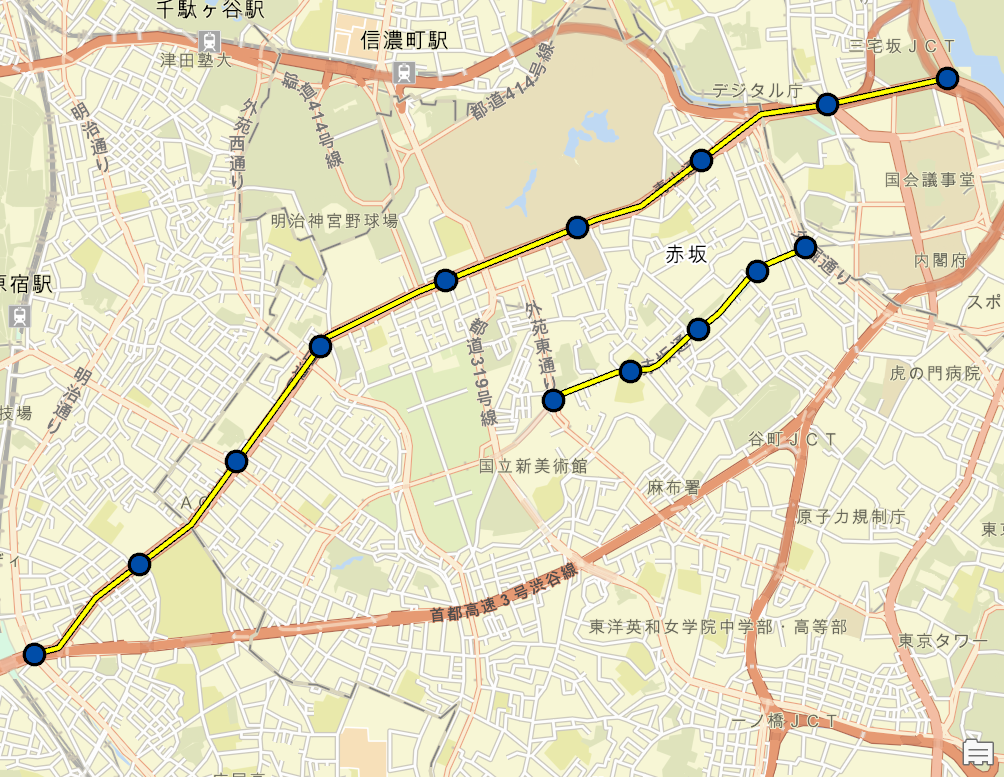

距離を選択してポイントを発生した例

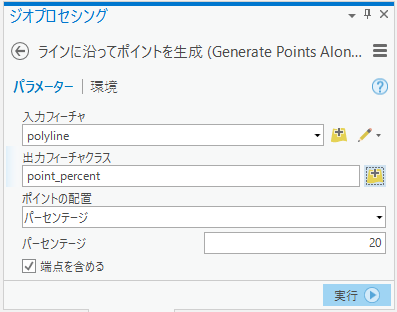

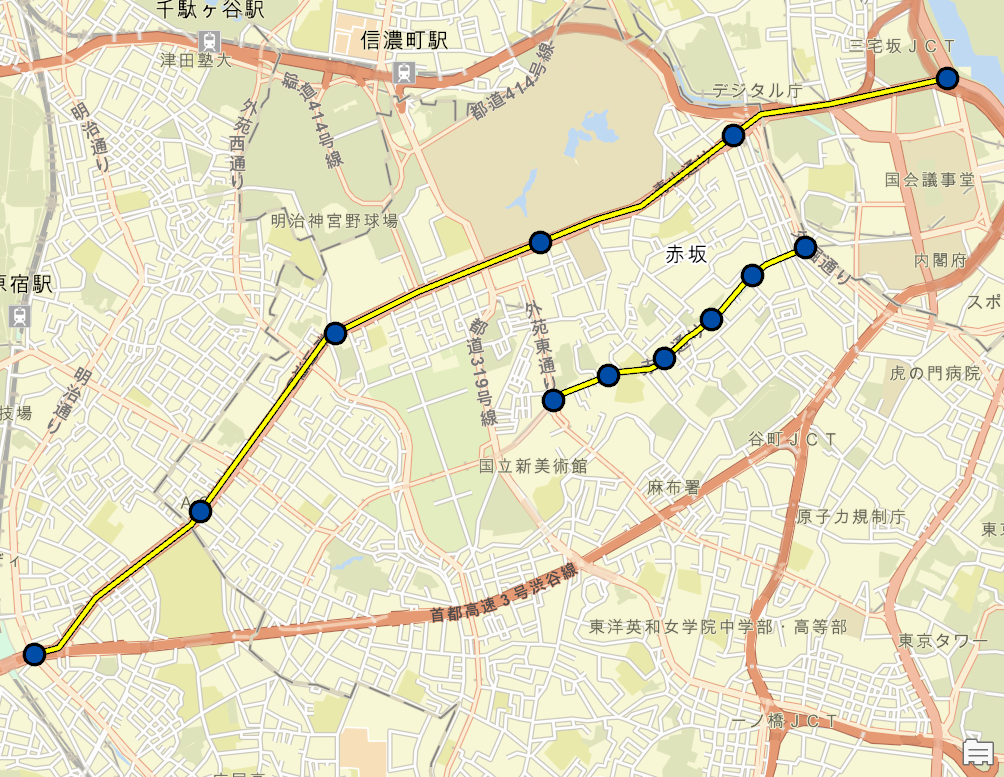

パーセンテージを選択してポイントを発生した例

個々のラインに対してポイントを発生させる方法

手順

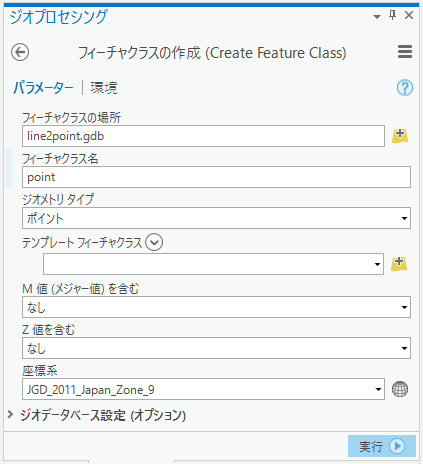

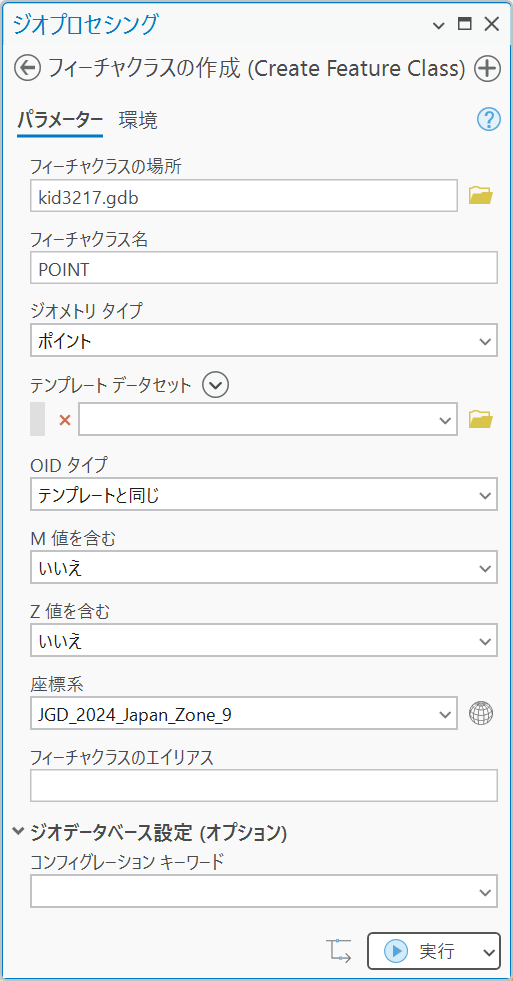

ポイントフィーチャクラスを作成します。
・[ジオプロセシング] ウィンドウ → [ツールボックス] → [データ管理ツール] → [フィーチャクラス] → [フィーチャクラスの作成 (Create Feature Class)] ツール

作成したポイントフィーチャクラスを ArcGIS Pro に追加します。
[コンテンツ] ウィンドウにあるポイントフィーチャクラスを選択します。

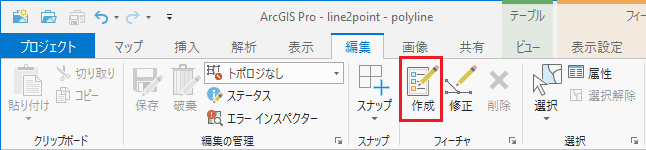

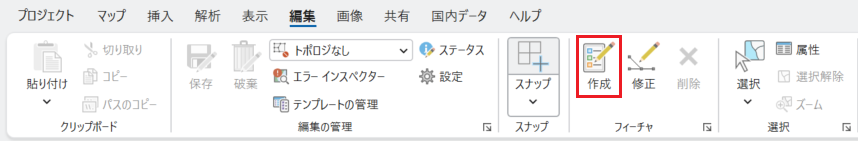

ArcGIS Pro の [編集] タブ → [フィーチャ] グループ → [作成] ボタンをクリックします。

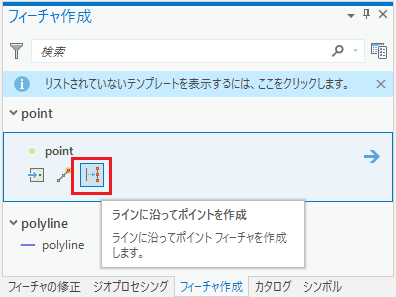

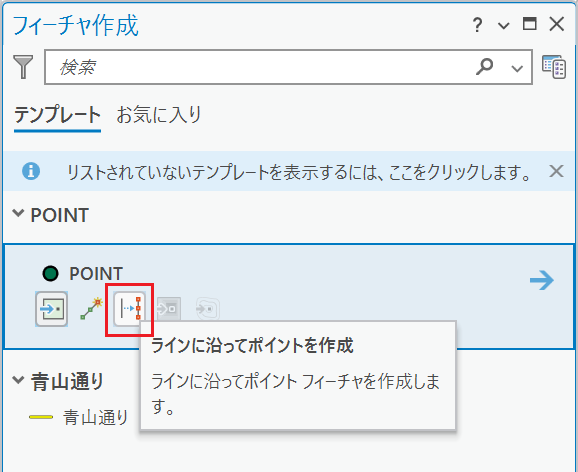

[フィーチャ作成] ウィンドウが表示されますので、ポイントフィーチャクラス名を展開 → [ラインに沿ってポイントを作成] ボタンをクリックします。

以下の 3 つの方法でポイントを発生することができます。

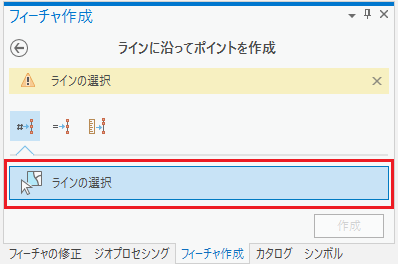

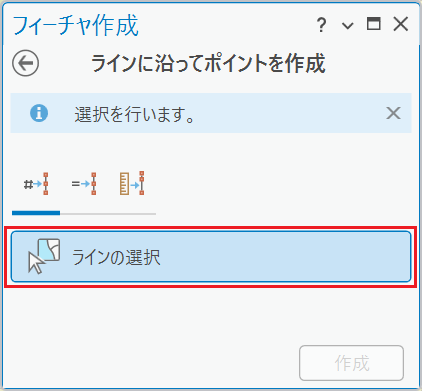

最初にポイントを発生したいラインを選択します。

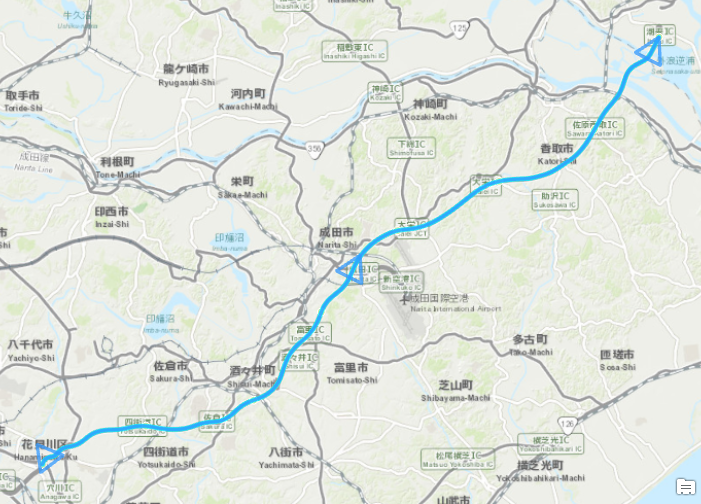

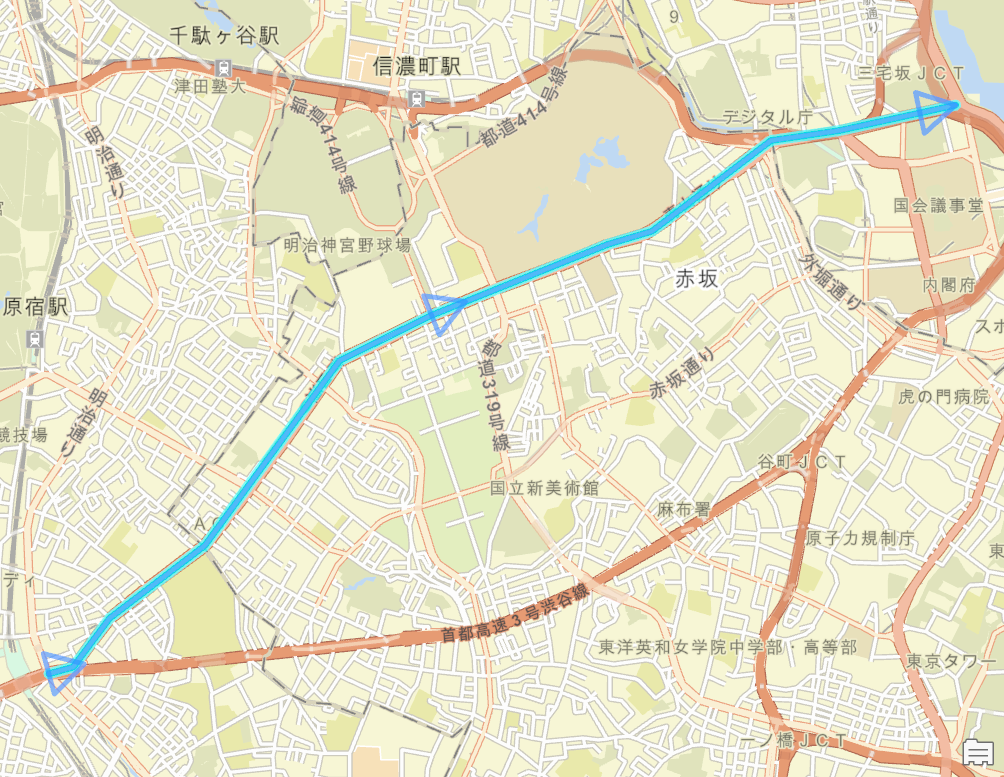

ラインを選択しますと、マップ画面のラインが始点から終点に向かって矢印の形にハイライトします。

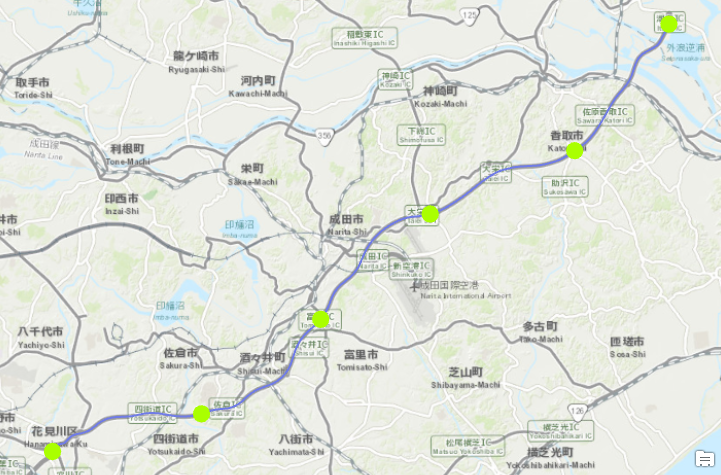

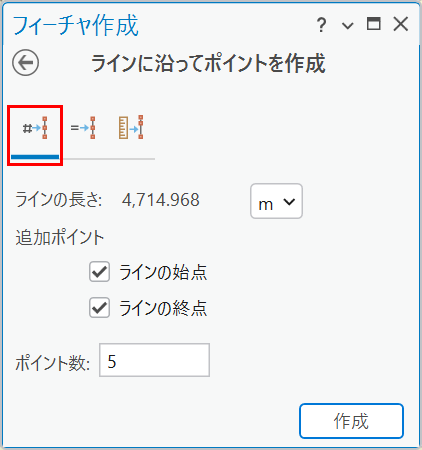

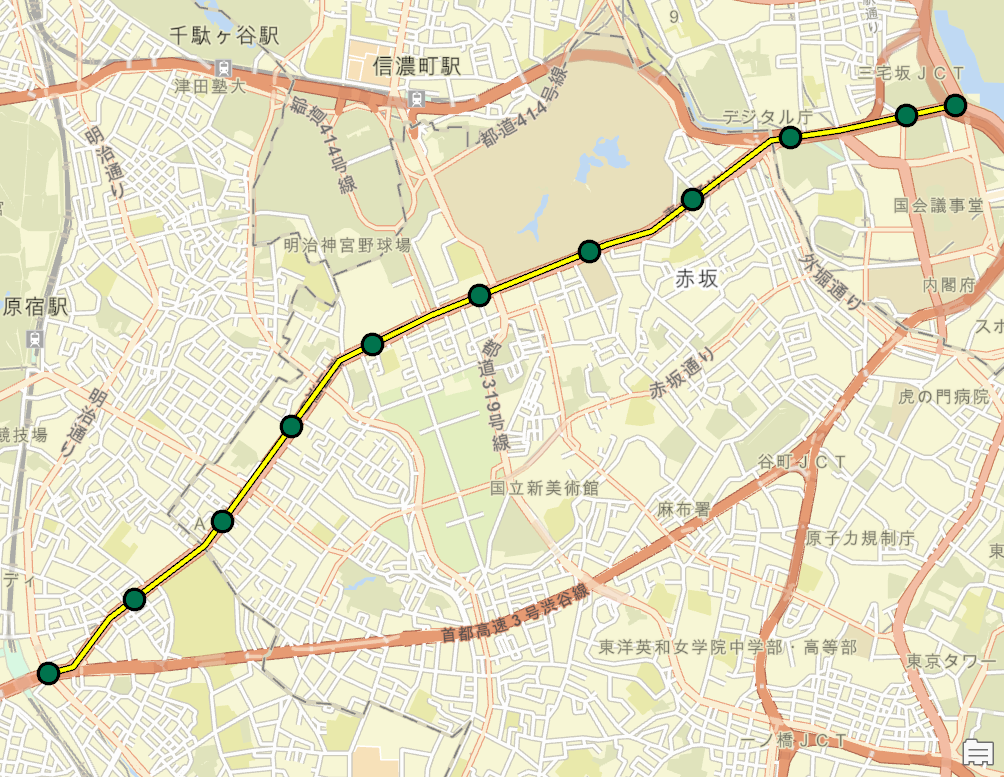

ポイント数を設定してポイントを発生した例

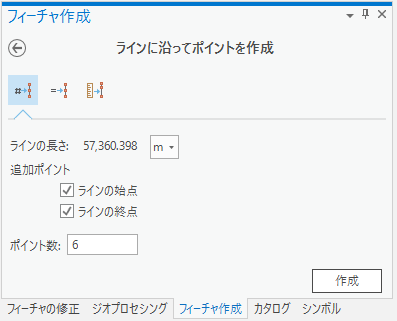

[ポイント数]: 設定した数のポイントがライン上に等間隔で作成されます。
ラインの始終点にポイントを発生させたい場合は、[追加ポイント] にチェックを入れます。
　

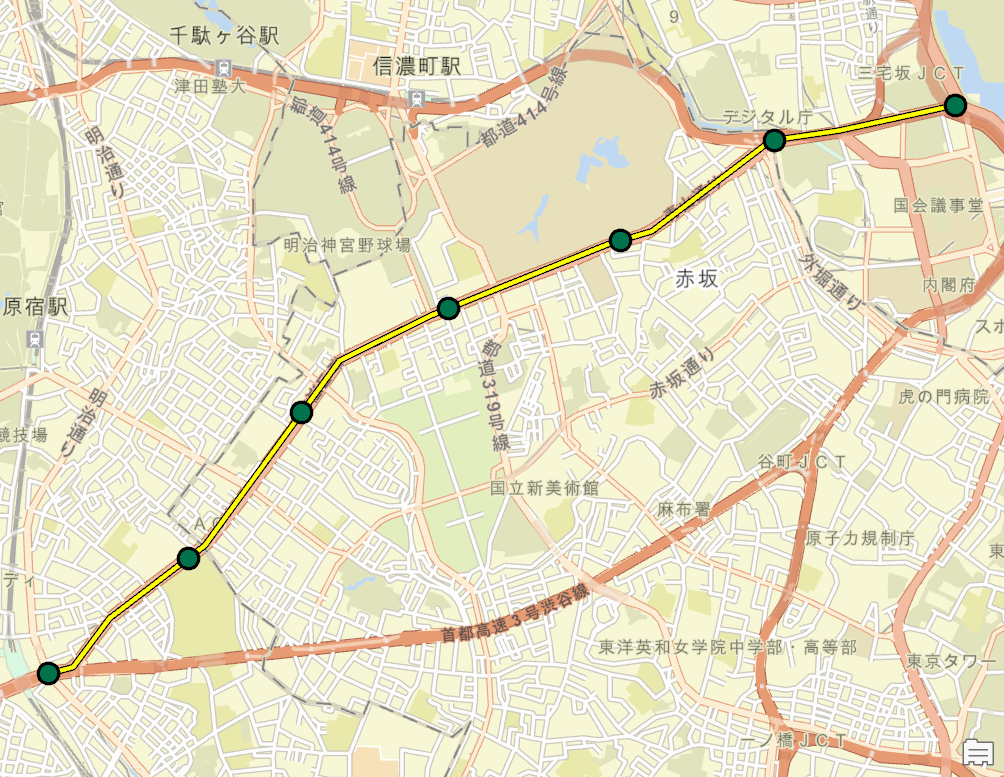

等間隔でポイントを発生した例

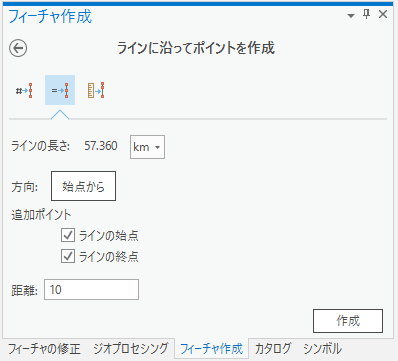

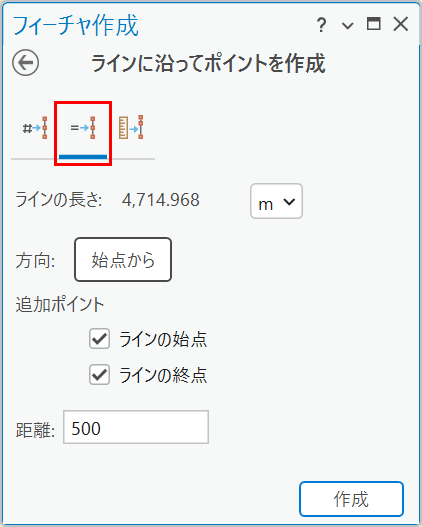

[均等間隔]: ポリラインの始点または終点から、設定した距離ごとにポイントが発生します。
ラインの始終点にポイントを発生させたい場合は、[追加ポイント] にチェックを入れます。
[方向] 項目でラインの始点 / 終点からポイントを作成するか設定します。
　

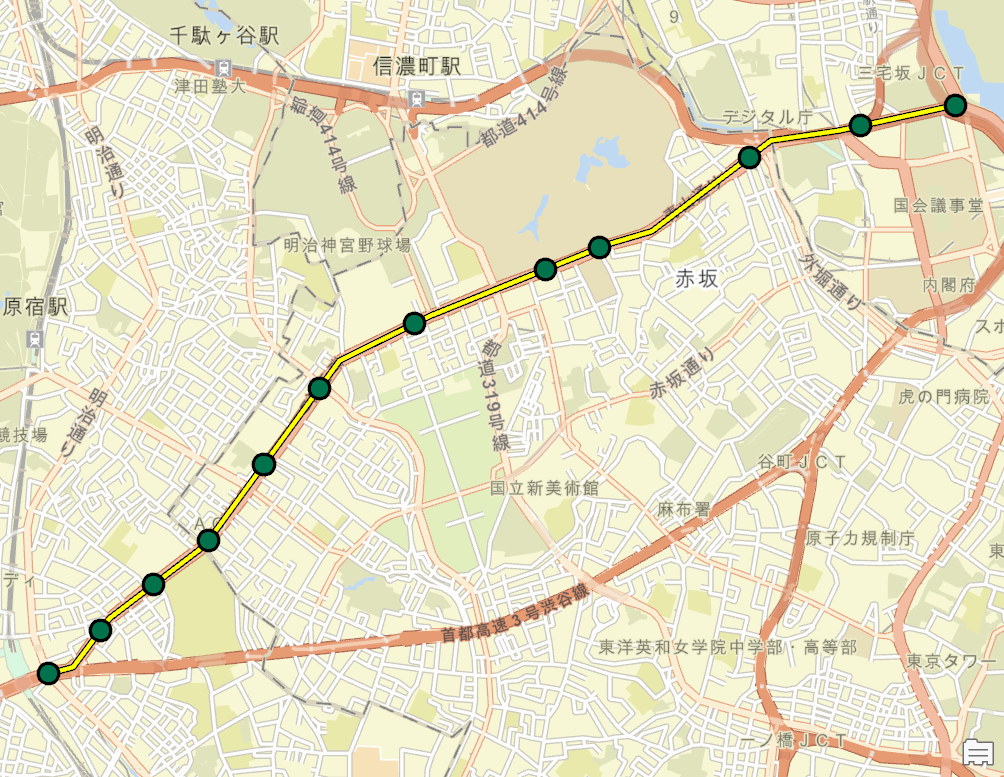

距離を設定してポイントを発生した例

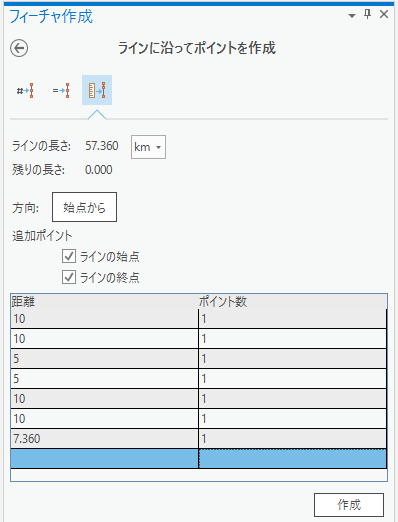

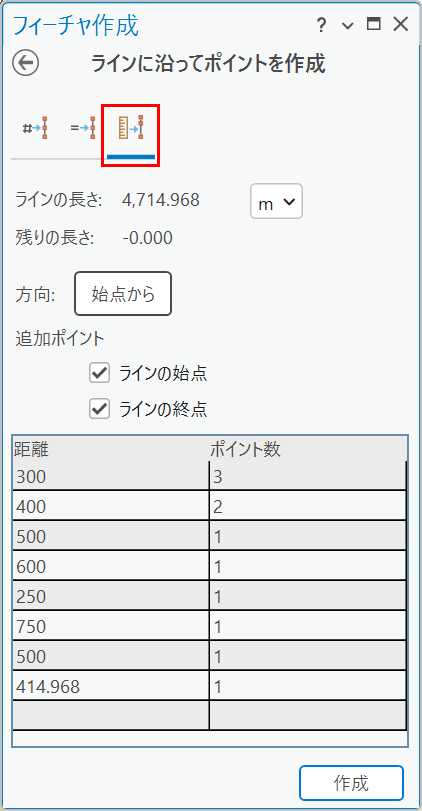

[さまざまな距離]: ライン上で間隔を設定してポイントを発生します。
ラインの始終点にポイントを発生させたい場合は、[追加ポイント] にチェックを入れます。
[方向] 項目でラインの始点 / 終点からポイントを作成するか設定します。
