ArcGIS Pro: ラインの矢印シンボルがポイントに被らないように表示する方法
ナレッジ番号：3074 | 登録日：2023/05/29 | 更新日：2024/11/21
説明

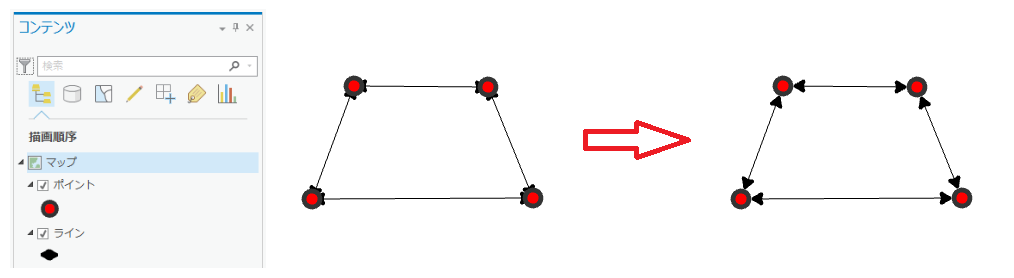

下図のように矢印シンボルを表示させる方法を説明します。
手順
- [コンテンツ] ウィンドウ上でラインの矢印シンボルをクリックします。

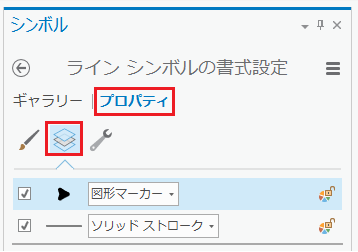

- [シンボル] ダイアログで [プロパティ] → [レイヤー] ボタンをクリックします。

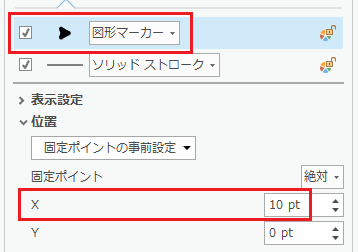

- 矢印 (図形マーカー) が選択されている状態で、[位置] をクリックします。
- [X] の値を 「10 pt」などに変更します。
※ 値は任意に変更してください。

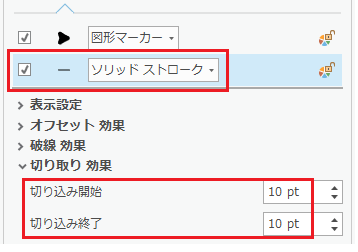

- ライン (ソリッド ストローク) を選択し、[切り取り 効果] をクリックします。
- [切り込み開始]、[切り込み終了] の値を手順 4 で設定した値に変更し、[適用] をクリックします。
- [コンテンツ] ウィンドウ上でラインの矢印シンボルをクリックします。
