ArcGIS Pro: 観測点から目標点までの見通し線を構築したい（見通し線の構築ツール）

ナレッジ番号：3334 | 登録日：2023/05/29 | 更新日：2024/11/21

概要

本 FAQ では観測点から目標点までの見通し線を構築する方法をご紹介いたします。
見通し線の構築には 3D Analyst エクステンション製品が必要です。

観測点および目標とするフィーチャクラスの高さ(Z 座標)を含めて解析を行いたい場合は、観測点および目標とするフィーチャクラスが Z 値を持つ 3D フィーチャである、または、高さ情報の値が格納された数値型フィールドを持つ必要があります。
もし、フィーチャクラスが高さ情報を持たないにも関わらず、高さ(Z 座標)を含めて解析を行いたい場合は、事前に「観測点・目標点を作成する手順」を行ってください。

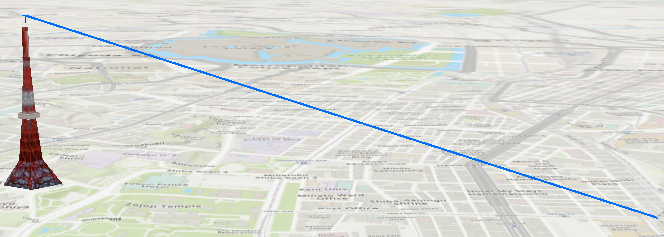

見通し線の例

JR浜松町駅から東京タワーの頂上へ見通し線を構築

手順

観測点 3D ポイントフィーチャクラス、目標点 3D ポイントフィーチャクラスから見通し線を構築します。

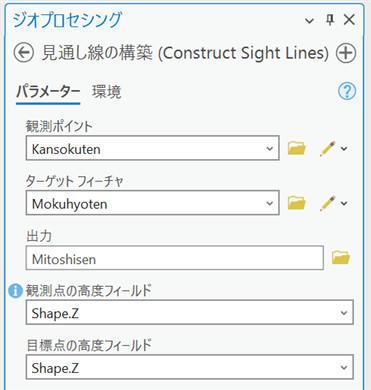

・[ジオプロセシング] ウィンドウ → [3D Analyst] ツール → [可視性] → [見通し線の構築] ツール
　[観測ポイント]: 観測点 3D ポイントフィーチャクラス
　[ターゲットフィーチャ]: 目標点 3D ポイントフィーチャクラス
　[出力]: 任意
　[観測点の高度フィールド]: 観測点の高さ情報の格納されたフィールド
　[目標点の高度フィールド]: 目標点の高さ情報の格納されたフィールド
見通し線のシンボルを設定してラインの色や幅を設定します。
[コンテンツ] ウィンドウのラインを展開 → ラインを右クリックしますと、[シンボル] ウィンドウが開きます。

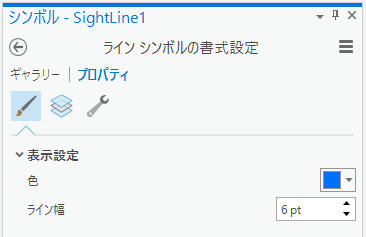

[シンボル] ウィンドウ → [プロパティ] にて、[表示設定] を展開します。
　[色] のプルダウンを展開 → カラーパレットにより色を設定します。
　[ライン幅] よりラインの幅を設定します。
