マルチバンド画像から単バンド画像に変換する方法

ナレッジ番号：2876 | 登録日：2023/05/29 | 更新日：2024/11/21

カラーマップ表示に変換する方法

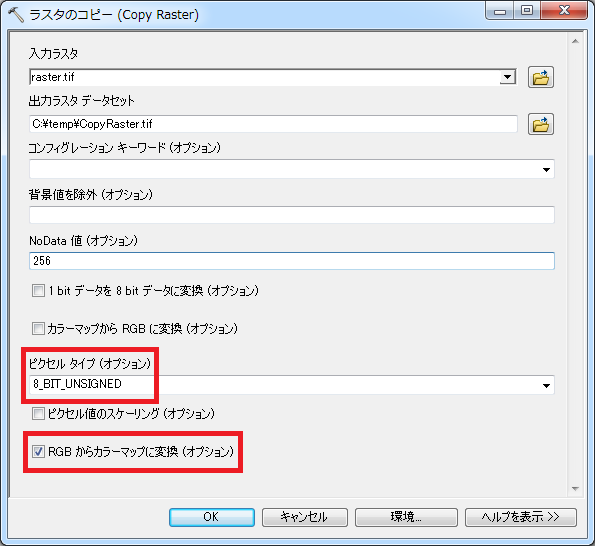

マルチバンド画像から単バンド画像（カラーマップ表示）に変換するには、ArcToolbox → [データ管理] ツール → [ラスタ] → [ラスタデータセット] → [ラスタのコピー (Copy Raster)] ツールにて、[ピクセルタイプ] を [8_BIT_UNSIGNED（8 ビット符号なし）] にして、[RGB からカラーマップに変換] にチェックを入れます。

カラーマップをサポートしないフォーマットとして (例: JPEG) 出力する際には、[RGB からカラーマップに変換] のチェックを入れることができません。詳しくは「サポートされているラスターデータセットファイル形式」でご確認ください。

補足情報　他形式の画像を GIF 形式の画像に変換するには

他形式の画像を GIF 形式の画像に変換するには、シングルバンド画像である必要があります。
そのため GIF 画像に変換する前には、あらかじめ本手順にてシングルバンド画像を作成してください。

グレースケール表示に変換する方法

マルチバンド画像から単バンド画像（グレースケール表示）に変換するには、[画像解析]ウィンドウを利用する方法と、エクステンションの「Spatial Analyst」を利用する方法があります。
※[画像解析]ウィンドウを利用する場合、エクステンションは使用しません。

・画像解析ウィンドウを利用する方法

[グレースケール表示] 関数を利用します。

・Spatial Analyst を利用する方法

ArcToolbox → [Spatial Analyst] ツール → [マップ代数演算] → [ラスタ演算 (Raster Calculator)] ツールを利用します。
　条件式の例（NTSC系加重平均法）
　0.298912 * Rバンド + 0.586611 * Gバンド + 0.114478 * Bバンド

補足情報マルチバンドラスターデータの各シングルバンドからバンド演算したい

マルチバンドラスターデータの各シングルバンドからバンド演算をしたい場合は、こちらの FAQ をご参照ください。

手順（画像解析ウィンドウ）

ArcMap にマルチバンド画像を追加します。

ArcMap [ウィンドウ] メニュー → [画像解析] を選択し、[画像解析] ウィンドウを表示します。
[画像解析] ウィンドウのレイヤリスト上にてマルチバンド画像をクリックして選択します（選択するとハイライトされます）。

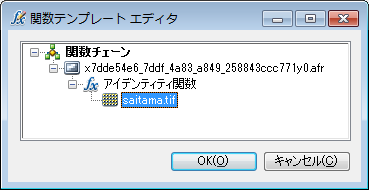

[画像解析] ウィンドウ [処理] 欄にある [関数の追加] ボタンをクリックして、[関数テンプレートエディタ] 画面を開きます。

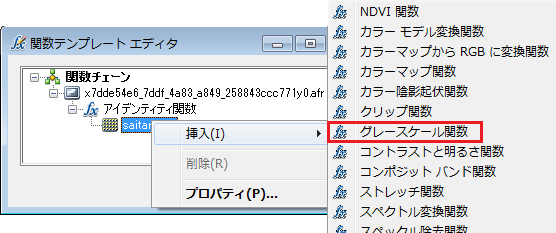

[関数チェーン] の [アイデンティティ関数] を右クリックしてメニューを開き、[挿入] → [グレースケール関数] と進み [ラスタ関数プロパティ] を開きます。

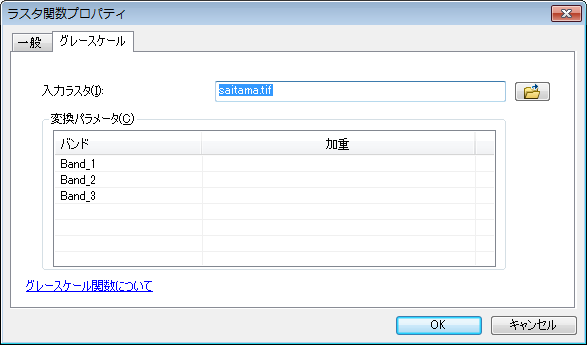

[ラスタ関数プロパティ] 画面の内容を確認して [OK] ボタンをクリックしますと、[関数チェーン] に [グレースケール関数] が追加されます。
[OK] ボタンをクリックしますと、ArcMap上に主題画像が仮想レイヤにて追加されます。また [画像解析ウィンドウ] のレイヤリスト上に主題画像のレイヤが追加されます。
主題画像は仮想的に生成されたものです。[エクスポート] をクリックしてディスク上の画像データとして出力することができます。

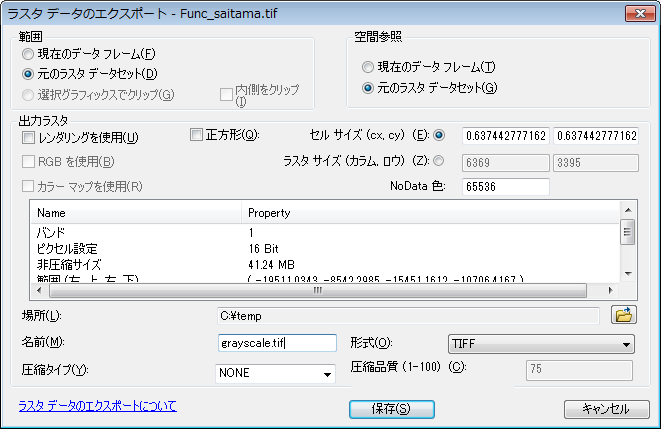

[ラスタデータのエクスポート] ダイアログで出力先の設定を行います。
[場所] の参照ボタンをクリックし、ファイルの格納先のフォルダを指定します。

[名前] テキストボックスに任意のファイル名を入力し、[形式] ドロップダウンリストで任意のファイル形式を選択し、[保存] をクリックします。
