マルチバンドラスターの各バンドを使って演算したい (バンド演算)

ナレッジ番号：3152 | 登録日：2023/05/29 | 更新日：2024/11/21

マルチバンドラスターの各バンドの値をもとに演算処理をしたい場合、以下のいずれかの方法をお試しください。

カタログウィンドウで、該当のマルチバンドラスターを表示し、さらにそのツリーを展開します。
Band_1、Band_2・・・のように、バンド名が表示されます。
カタログウィンドウで表示されたバンドをマップ表示エリアにドロップします。

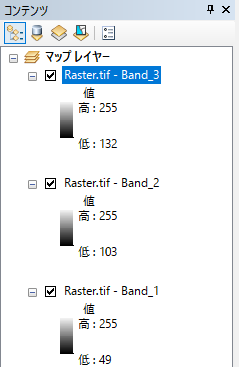

「（ラスター名）- Band_1」の名称をもつラスターレイヤー（単バンド）が追加されます。

ラスターとそれを構成するバンドの追加は、[ファイル]メニュー → [データの追加] から行うことも可能です。
使用するバンドの数だけ、手順 1、2 を繰り返します。

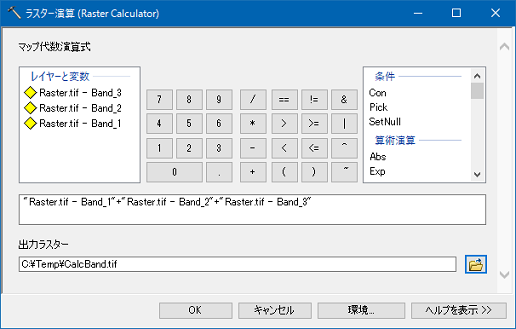

[ラスター演算] を実行します。ダイアログの [レイヤと変数] 欄に追加したラスターレイヤーが表示されます。それらを使って条件式を入力し、[OK] ボタンで処理をお試しください。

[ウィンドウ] メニュー→[画像解析] で [画像解析] ウィンドウを表示します。
[画像解析] ウィンドウのラスターリストで処理対象のマルチバンドラスターを選択し、[関数の追加] ボタンをクリックします。
[関数テンプレートエディター] ダイアログに表示されたツリーの [アイデンティティ関数] を右クリックし、 [関数の挿入] → [バンド演算関数] をクリックします。

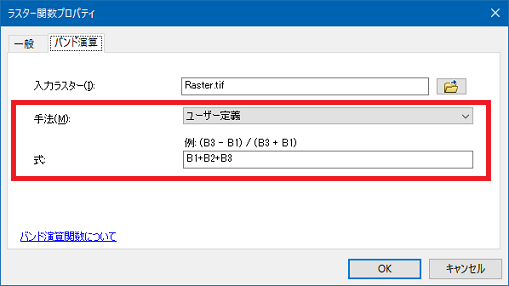

[ラスター関数プロパティ] ダイアログの [バンド演算] タブで [手法] を「ユーザー定義」に設定します。
[式] が入力可能な状態になりますので、続けて条件式を入力します。入力欄上の例にありますとおり、「B1,B2,・・・」の表記でバンドを指定し、条件式を入力します。
[OK] ボタンでダイアログを閉じます。コンテンツウィンドウに演算結果を示すラスターレイヤーが追加されます。
この画像は一時的に作成されたものであり、セッションが終了すると削除されます。ファイル等の形式で保存したい場合は、[画像解析ウィンドウ] の [エクスポート] ボタンを使って出力してください。
