画像をコンポジットバンド（レイヤスタック）する方法

ナレッジ番号：2812 | 登録日：2023/05/29 | 更新日：2024/11/21

概要

衛星画像には各バンドのレイヤが、それぞれ画像ファイル（例: band1.tif band2.tif band3.tif）に、格納されているものがあります。この衛星画像をカラー合成するためには、各バンドをスタックして1つの画像ファイル（例: allbands.tif）に格納してバンドにカラー（RGB）を割り当てる必要があります。

カラー合成した衛星画像（Landsat 8）

画像（DEM）をコンポジットバンド（レイヤスタック）するには、画像解析ウィンドウを利用する方法と、[コンポジットバンド] ツールを利用する方法（どちらもエクステンションは必要ありません）があります。

ジオプロセシングツールを利用する方法

ArcGIS Desktop

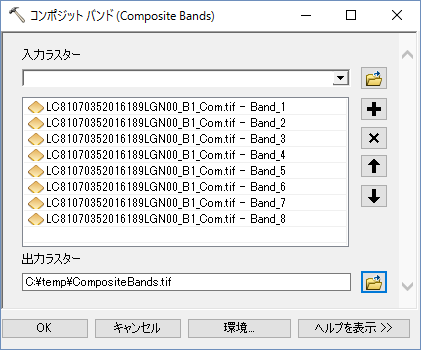

・ArcToolbox → [データ管理] ツール → [ラスタ] → [ラスタプロセシング] → [コンポジットバンド (Composite Bands)] ツールを利用します。

ArcGIS Pro

ArcGIS Pro → [解析] → [ジオプロセシング] メニュー → [ツール] ボタンをクリックします。
[ジオプロセシング] ウィンドウが表示されます。・[ツールボックス] → [データ管理] ツール → [ラスター] → [ラスタープロセシング] → [コンポジットバンド (Composite Bands)] ツールを起動します。
ArcGIS Pro　　　　　　　　　　　　　　　　　　ArcGIS Desktop

ArcGIS Pro ラスター関数を利用する方法

ArcGIS Pro に各シングルバンドラスターデータを追加します。
ArcGIS Pro → [画像] タブ → [解析] グループ → [ラスター関数] ボタンをクリックします。
[ラスター関数] ウィンドウ → [システム]項目 → [データ管理] → [コンポジットバンド] ボタンをクリックします。
コンポジットしたいシングルバンドラスターデータを複数追加して、[新しいレイヤーの作成] ボタンをクリックします。

ArcGIS Desktop 画像解析ウィンドウを利用する方法

ArcMap に1～7バンド (レイヤ名の末尾がB1～B7のTIF画像) を表示します。[コンテンツウィンドウ] に1～7バンドが昇順に追加されていることを確認します。

ArcMap [ウィンドウ] メニュー → [画像解析] を選択し、[画像解析] ウィンドウを表示します。
[画像解析] ウィンドウのレイヤのリスト上にてラスタレイヤをクリックして選択します。選択されたレイヤがハイライト表示されます。
[Ctrl] キーを押しながらラスタレイヤを選択します。[Shift] キーを押しながらであればラスタレイヤを一括で選択することができます。
[画像解析] ウィンドウ [処理] 欄にある [コンポジットバンド] ボタンをクリックしてラスタレイヤを結合して、マルチバンドの衛星画像を作成します。
ArcMap にマルチバンドの衛星画像が表示されます。

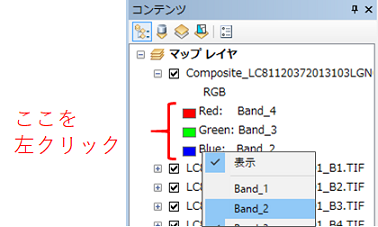

[コンテンツウィンドウ] でマルチバンドの衛星画像のカラー合成を「Red：Band_4、Green：Band_3、Blue：Band_2」の構成に設定すると、人間の目で実際に見たような、もっとも自然の色合いに近い表現となります。
マルチバンドの衛星画像は仮想的に生成されたものになります。[エクスポート] をクリックしてディスク上の画像データとして出力することができます。

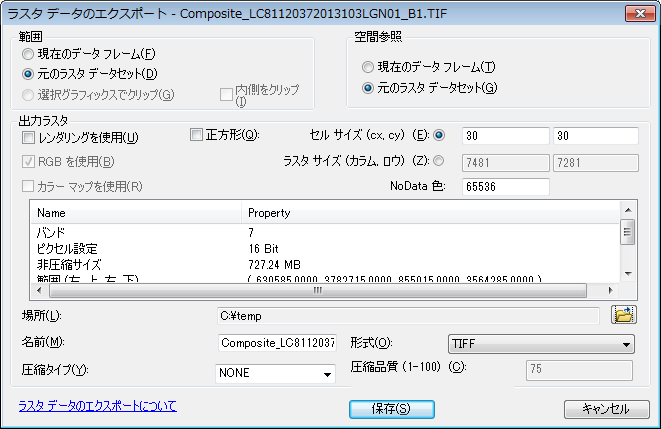

[ラスタデータのエクスポート] ダイアログで出力先の設定を行います。
[場所] の参照ボタンをクリックし、ファイルの格納先のフォルダを指定します。

[名前] テキストボックスに任意のファイル名を入力し、[形式] ドロップダウンリストで任意のファイル形式を選択し、[保存] をクリックします。
