概要

ArcGIS Pro の ModelBuilder では、任意の値を格納できる「変数」を追加することができます。変数を「複数値」と設定することで、ひとつのモデル内で複数の値を取り扱うことができます。
複数のデータや値を効率的に処理するためには、反復処理や変数を組み合わせてモデルを構築することが有効です。

本 FAQ では、以下の例を紹介します。

• 複数のフィールドを一括で削除する方法
• 複数の距離でバッファーを作成する方法

複数のフィールドを一括で削除する方法

1. [解析] タブの [ModelBuilder] をクリックし、モデル ビューを開きます。



2. [フィールドの削除] ツールを追加します。
   (1) [ジオプロセシング] ウィンドウのツールの検索欄に「フィールドの削除」と入力します。

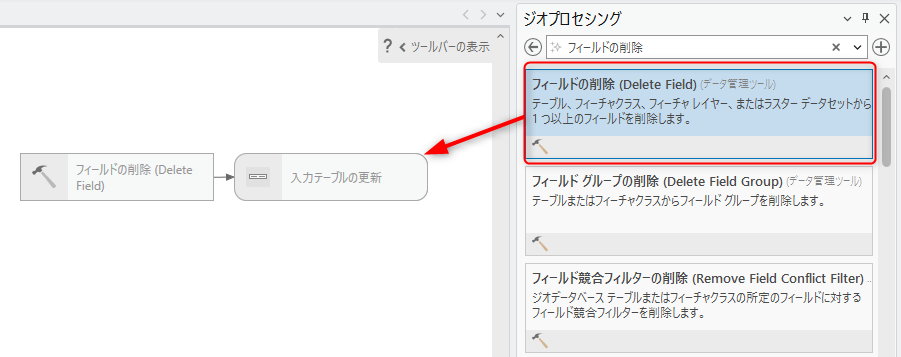

   (2) [検索結果] に表示された [フィールドの削除] ツールをドラッグ＆ドロップでモデルに追加します。

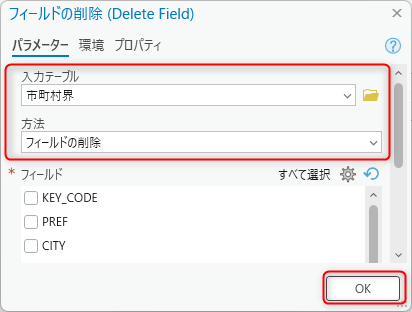

   (3) [フィールドの削除] ツールをダブルクリックし、以下の通り設定して [OK] をクリックします。
   ・[入力テーブル]: 対象のレイヤーまたはテーブル
   ・[方法]: [フィールドの削除] を選択



3. 複数値変数を追加します。

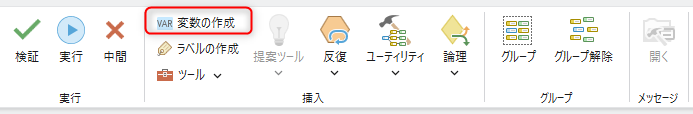

   (1) [ModelBuilder] タブの [変数の作成] をクリックします。

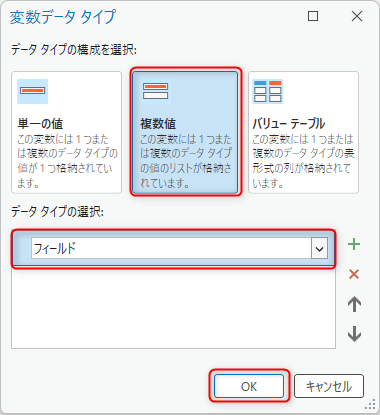

   (2) 以下の通り設定し、[OK] をクリックします。
   ・ [データ タイプの構成を選択]: [複数値] を選択
   ・ [データ タイプの選択]: [フィールド] を選択

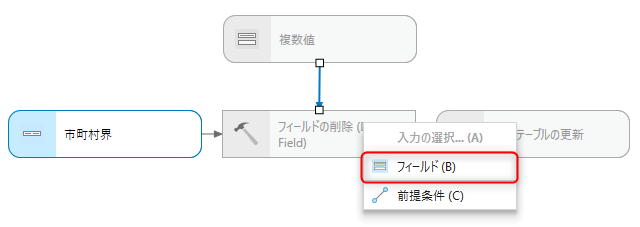

   (3) 作成した複数値変数を [フィールドの削除] ツールに接続し、[フィールド] を選択します。

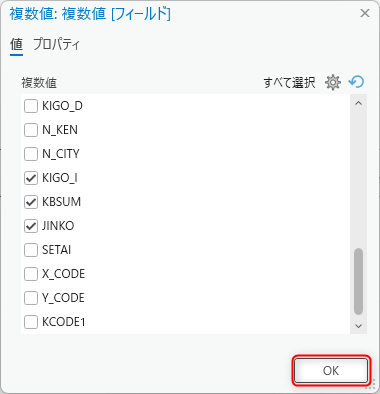

   (4) 複数値変数をダブルクリックし、削除対象のフィールドにチェックを入れて [OK] をクリックします。



4. [ModelBuilder] タブの [検証] をクリックし、問題がなければ [保存] をクリックしてモデルを保存します。



5. [ModelBuilder] タブの [実行] をクリックし、処理を実行します。




複数の距離でバッファーを作成する方法

1. [解析] タブの [ModelBuilder] をクリックし、モデル ビューを開きます。



2. 複数値変数を追加します。
   (1) [ModelBuilder] タブの [変数の作成] をクリックします。


   (2) 以下の通り設定し、[OK] をクリックします。
   ・ [データ タイプの構成を選択]: [複数値] を選択
   ・ [データ タイプの選択]: [距離単位] を選択


   (3) 複数値変数をダブルクリックし、バッファー距離の値および単位を入力し、[OK] をクリックします。



3. [複数値の反復] ツールを追加します。

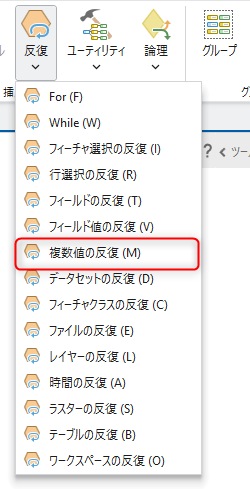

   (1) [ModelBuilder] タブの [反復] → [複数値の反復] ツールを選択します。

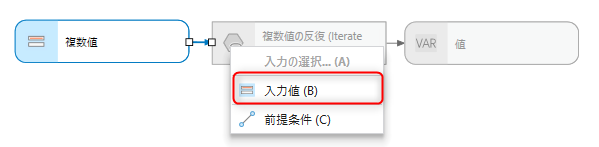

   (2) 複数値変数を [複数値の反復] ツールに接続し、「入力値」を選択します。


4. [バッファー] ツールを追加します。
   (1) [ジオプロセシング] ウィンドウのツールの検索欄に「バッファー」と入力します。
   (2) [検索結果] に表示された [バッファー] ツールをドラッグ＆ドロップでモデルに追加します。

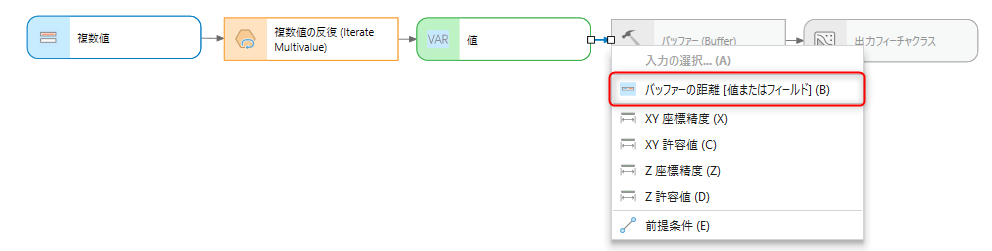

   (3)手順 3 の [複数値の反復] ツールを [バッファー] ツールに接続し、 [バッファー距離 [値またはフィールド]] を選択します。

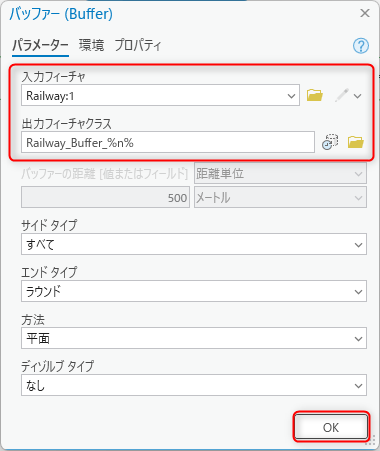

   (4) [バッファー] ツールをダブルクリックし、以下の通り設定して [OK] をクリックします。
   　・[入力フィーチャ]: バッファーを作成する入力フィーチャを指定
   　・[出力フィーチャクラス]: 保存先を指定

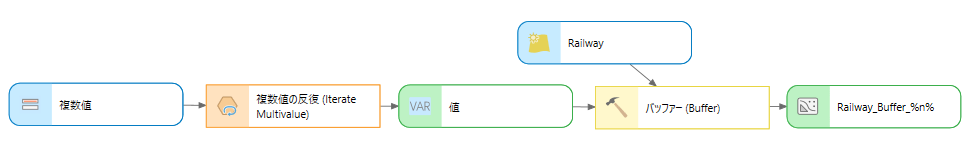

   　　例: 「<出力先>\Railway_Buffer_%n%」のようにインライン変数 %n%（反復カウンター）を使用すると、出力名の重複を防ぐことができます。
   　・その他のパラメーターは目的に応じて設定します。

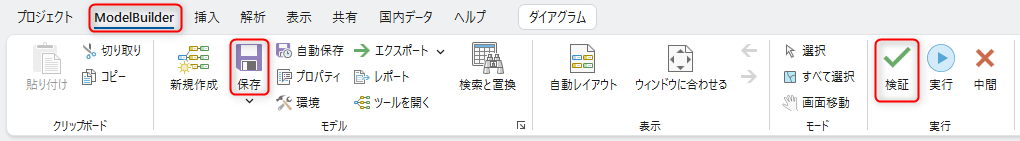

5. [ModelBuilder] タブの [検証] をクリックし、問題がなければ [保存] をクリックしてモデルを保存します。



6. [ModelBuilder] タブの [実行] をクリックし、処理を実行します。
