概要

Network Analyst エクステンションの交通ネットワークを使用した解析を行うには、 道路網データのようなネットワーク データセットが必要となります。以下は、既存のライン データに接続性を持たせ、独自のネットワーク データセットを構築する方法です。

前準備

手順

1. 必要なデータ・属性情報がそろっていることを確認します。
   • 前準備を行ったライン データ
   • (ターン規制を付与したい場合は) ターン フィーチャクラス
     作成方法は「ArcGIS Pro: ターン規制を付与したネットワーク データセットを作成するには？」をご参照ください。
   • (同じ高さのラインに接続性を付与したい場合は) 高度フィールドまたは Z 値フィールドを含むライン データ
   • (ルート案内の機能を使用したい場合は)「ルート案内の設定」の最低要件を満たしているライン データ
   • (インピーダンスを使用したい場合は) 所要時間の属性情報を含むライン データ
     作成方法は「ArcGIS Pro: ネットワーク解析で使用するインピーダンス（所要時間や距離）を追加・変更したい」をご参照ください。

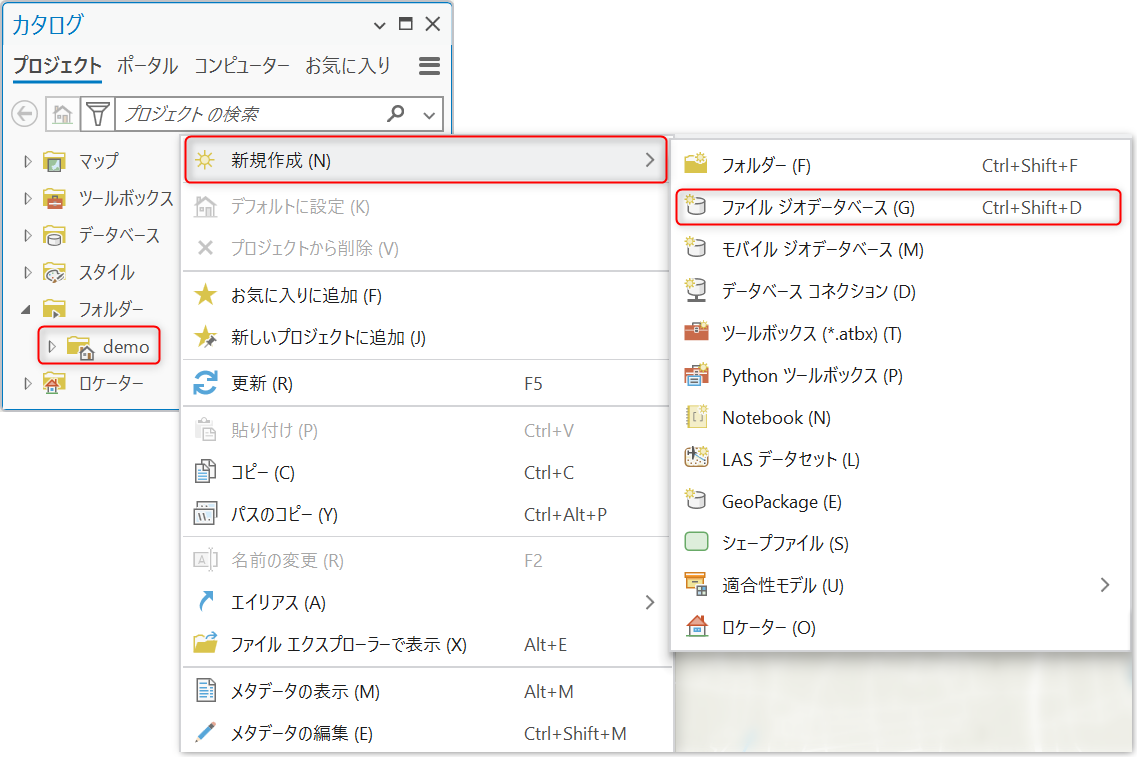

2. 新規にファイル ジオデータベースを作成します。[カタログ] ウィンドウの [フォルダー] 配下の任意のフォルダーを右クリック → [新規作成] → [ファイル ジオデータベース] をクリックします。

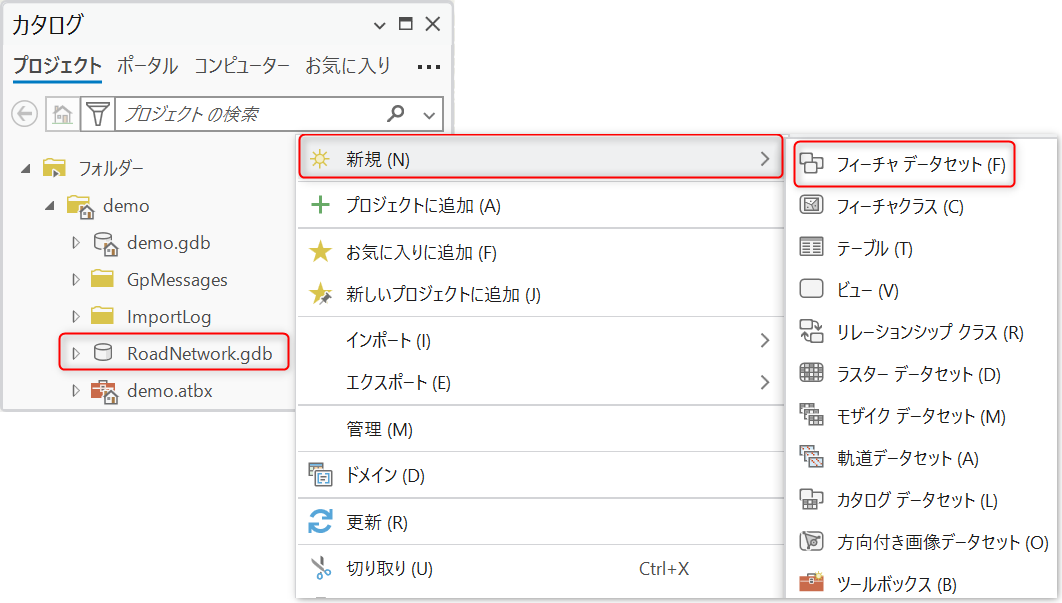

3. 作成したファイル ジオデータベースを任意の名前に設定します。ファイル ジオデータベースを右クリック→ [新規] → [フィーチャ データセット] をクリックし、[フィーチャ データセットの作成] ツールを開きます。

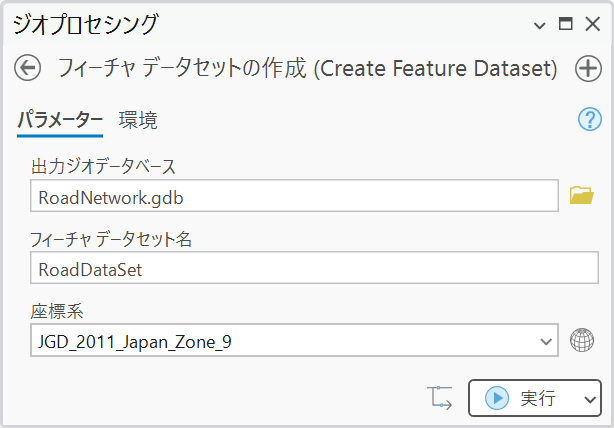

4. フィーチャ データセット名と座標系を設定し、[実行] をクリックします。

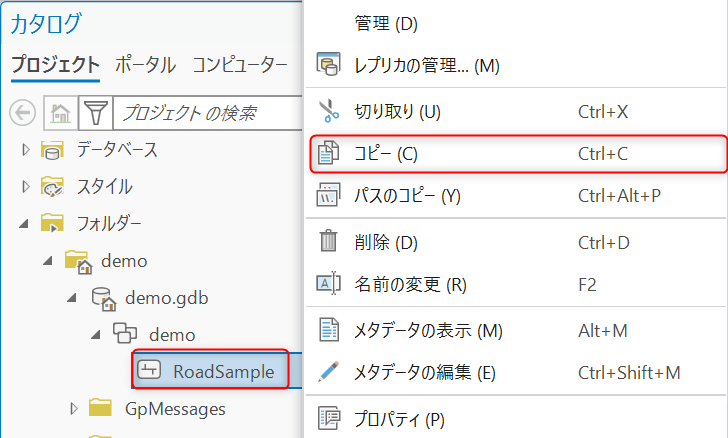

5. [カタログ] ウィンドウで、ネットワーク データセットに使用する既存のライン フィーチャクラスを右クリックし、コピーをクリックします。

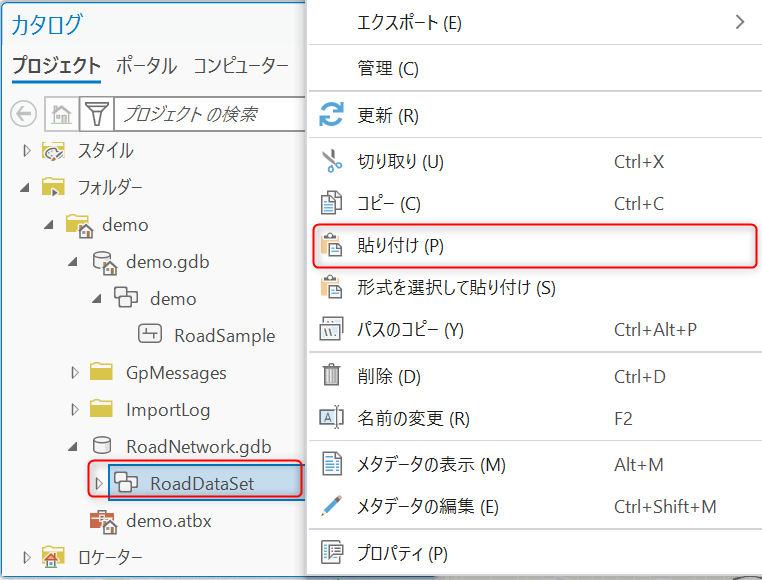

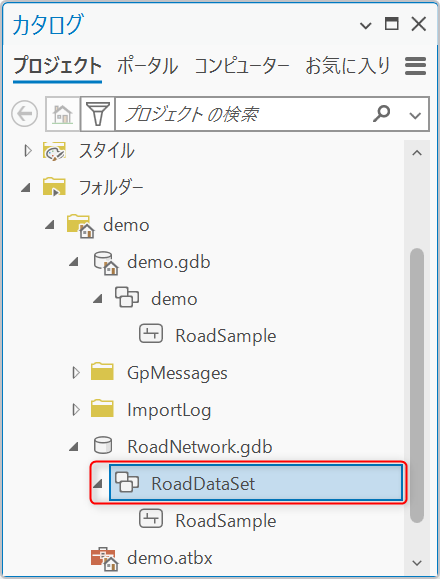

6. 作成したフィーチャ データセットを右クリック → [貼り付け] をクリックします。


   フィーチャ データセットとフィーチャクラスの座標系が異なる場合は貼り付けができません。
7. [カタログ] ウィンドウでフィーチャ データセットを右クリックします。

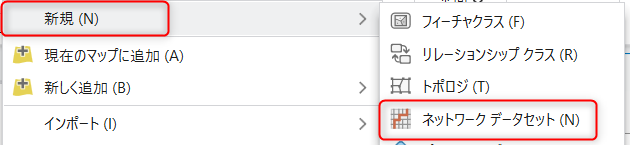

8. [新規] → [ネットワーク データセット] をクリックします。

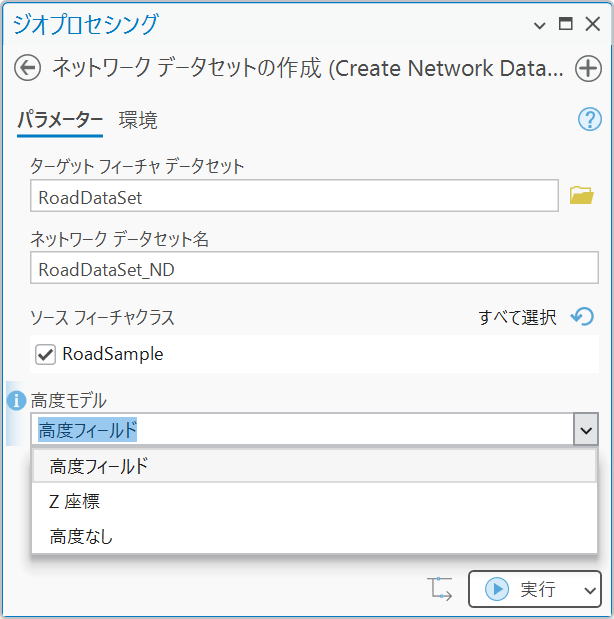

9. [ネットワーク データセットの作成] ツールで以下を設定し、[実行] をクリックします。
   ・ネットワーク データセット名
   ・ソース フィーチャクラス (使用するライン データ)
   ・高度モデル (同じ高さのラインが交差する箇所に接続性を付与したい場合は [高度フィールド] または [Z座標] を、高さを考慮しない場合は、[高度なし] を選択します。)

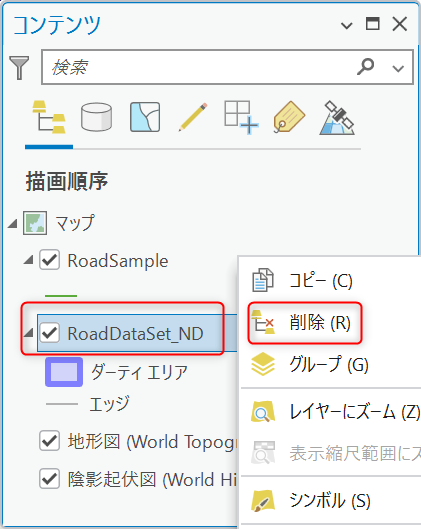

10. 作成したネットワーク データセットがマップに追加されます。ネットワーク データセット レイヤーがマップにある場合、[ネットワーク データセット プロパティ] の編集が行えないため、マップ上のネットワーク データセットを右クリックし、[削除] をクリックして下さい。


11. [カタログ] ウィンドウで、作成したネットワーク データセットを右クリック → [構築] → [実行] をクリックします。

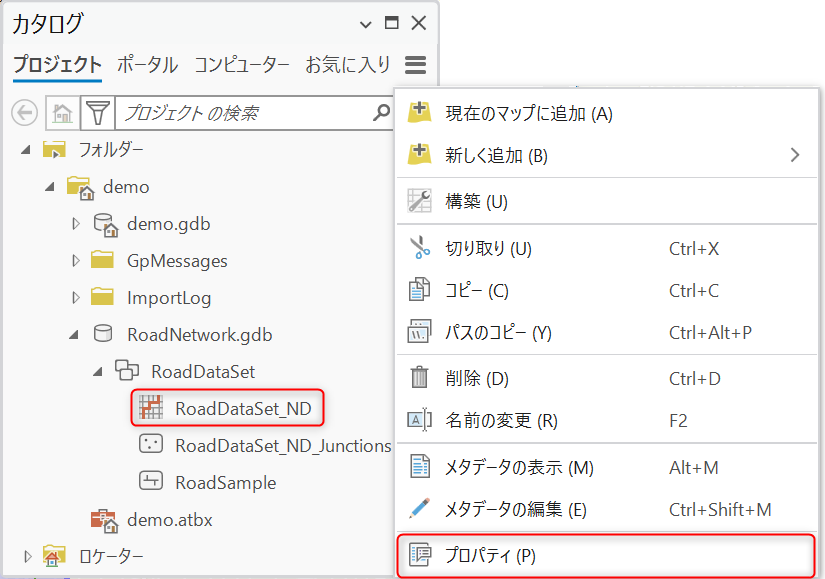

12. [カタログ] ウィンドウで、作成したネットワーク データセットを右クリック → [プロパティ] をクリックします。


13. 接続性 ポリシーを設定する場合は、[ソースの設定] ページ → [グループ接続性] タブをクリックします。

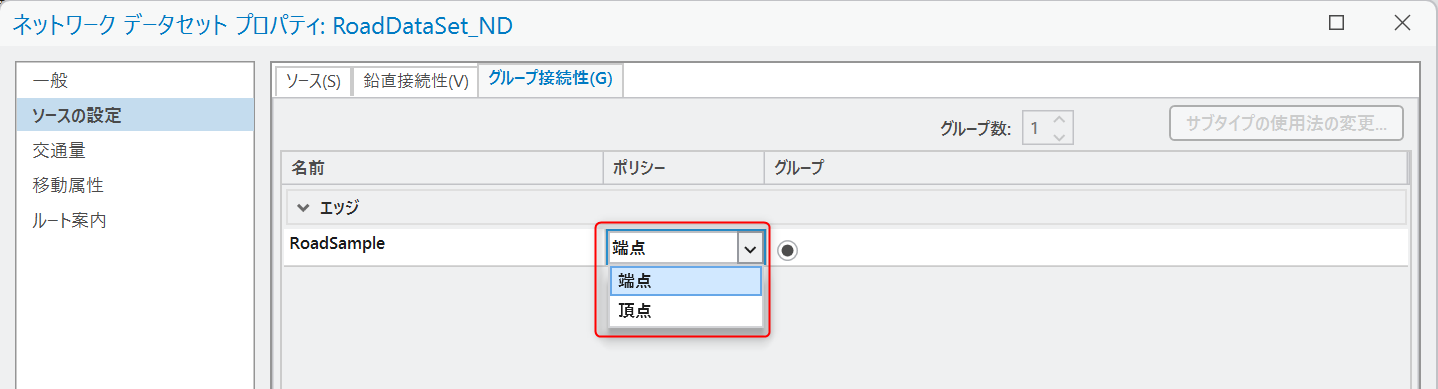

    [ポリシー] の [端点] をダブルクリックし、ラインの端点に接続性を付与する場合は [端点] を、ラインの頂点に接続性を付与する場合は [頂点] を選択します。

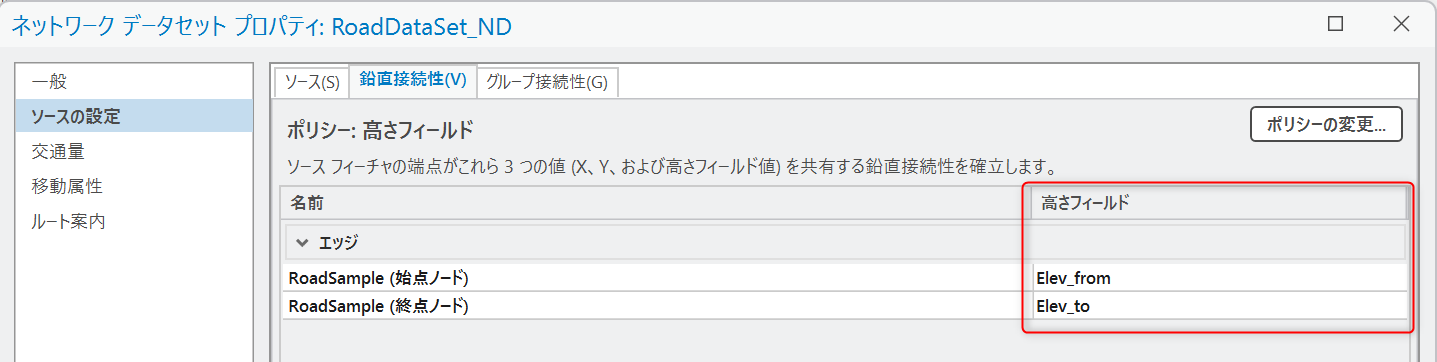

14. 高さを考慮する場合は、[ソースの設定] ページ → [鉛直接続性] タブをクリックし、始点と終点の [高度フィールド] を設定します。

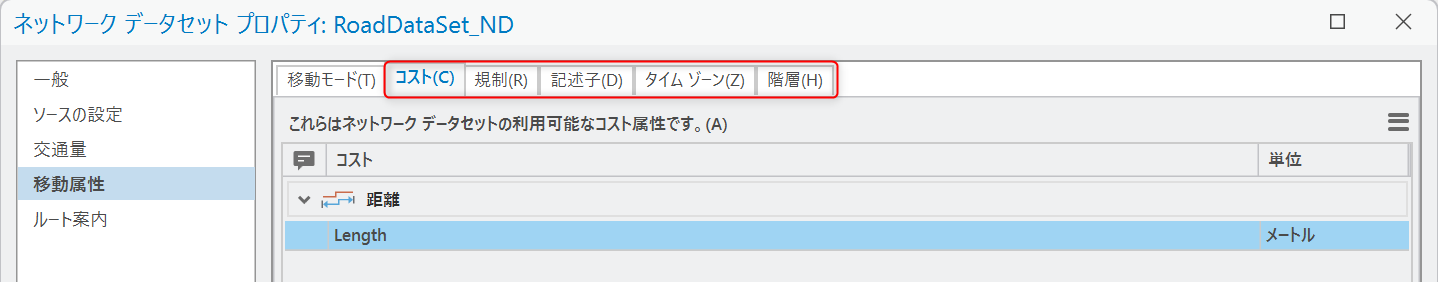

15. 必要に応じて、ネットワーク データセットに使用する コスト、規制、記述子、タイム ゾーン、階層の属性を設定します。
    インピーダンス (所要時間や距離) を解析で使用する場合は、コストとして追加します。



16. 必要に応じて、 ネットワーク データセットに使用するターンを設定します。
    ArcGIS がデフォルトで用意している [ターン カテゴリ] の他に、ご自身で作成したターンも選択できます。
• [ターン カテゴリ] の使用
1. [移動属性] ページの [コスト] タブで設定済みのコストを選択します。

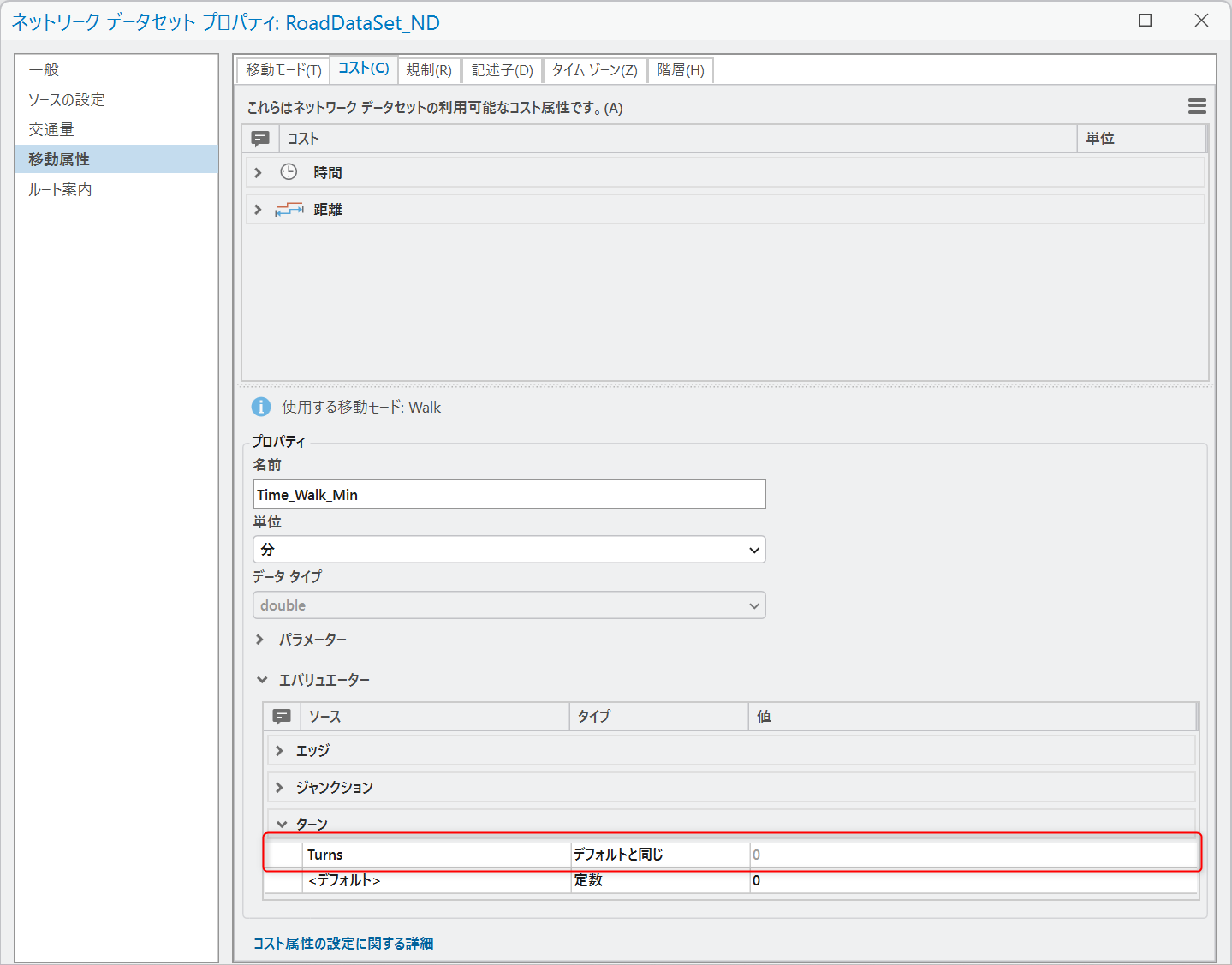

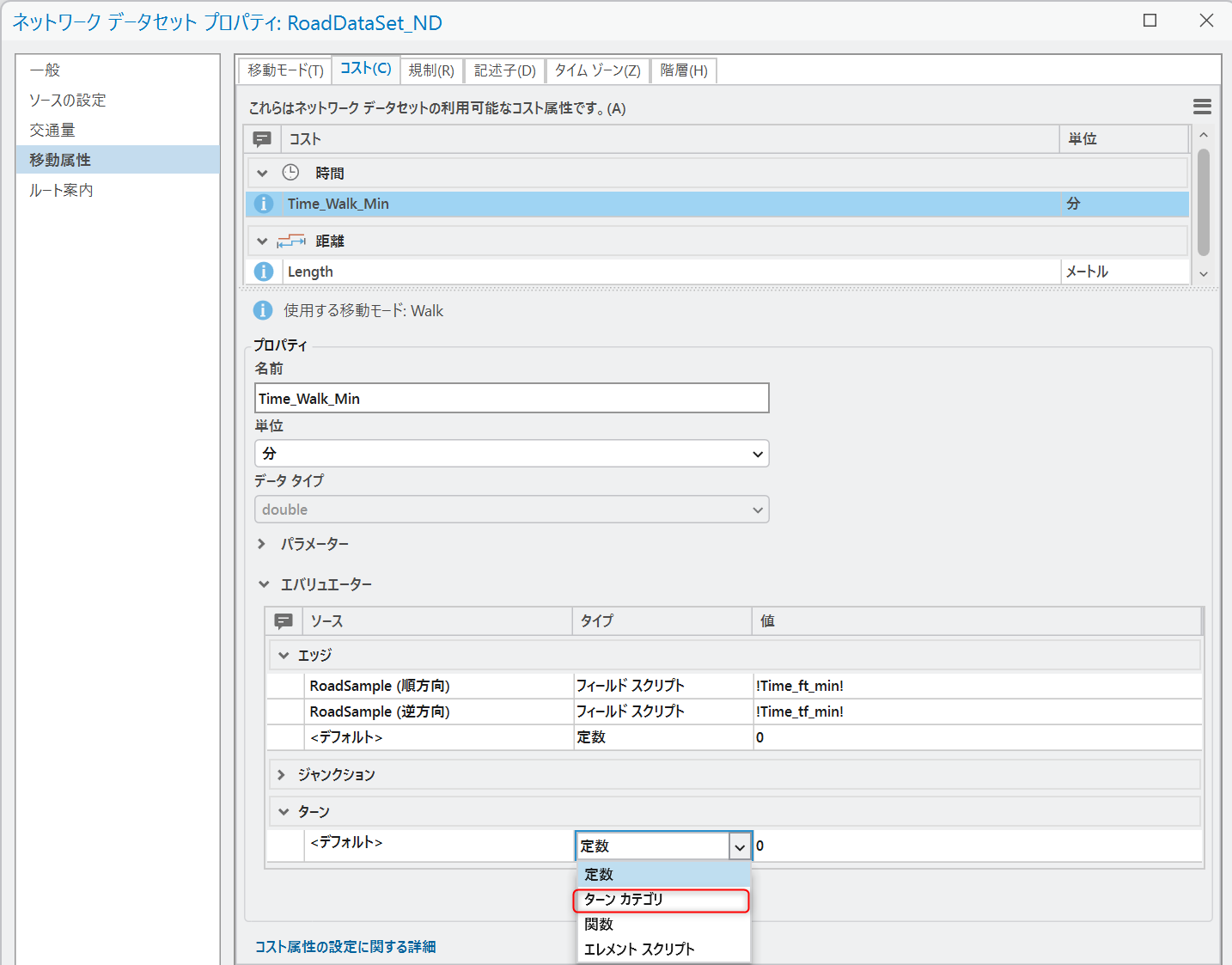

2. [エバリュエーター] セクションの [ターン] グループで、[<デフォルト>] 行の [タイプ] の値を [ターン カテゴリ] に変更します。


• 作成したターンの使用

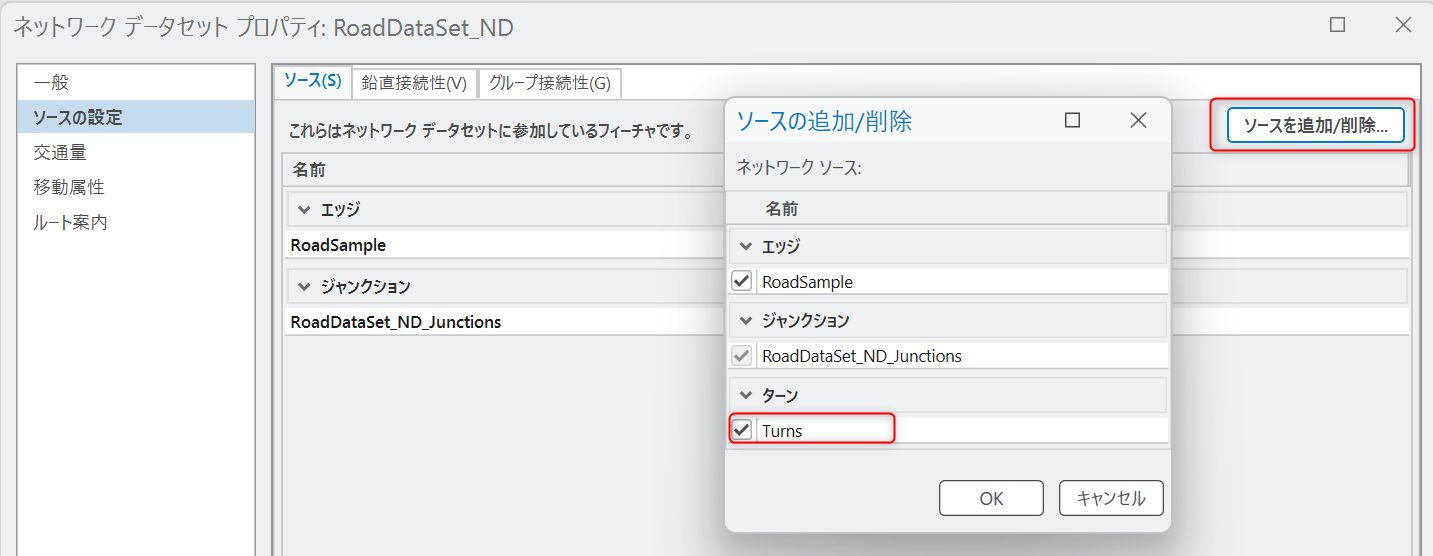

1. [ソース設定] ページの [ソース] タブを選択し、[ソースを追加/削除...] をクリックします。
2. 作成したターン フィーチャクラスをソースに追加します。


3. ターン フィーチャクラスが表示されます。


17. 必要に応じて、 ネットワーク データセットでルート案内をサポートするための設定を行います。
18. 設定が完了したら、[カタログ] ウィンドウの作成したネットワーク データセットを右クリック → [構築] → [実行] をクリックします。
