概要

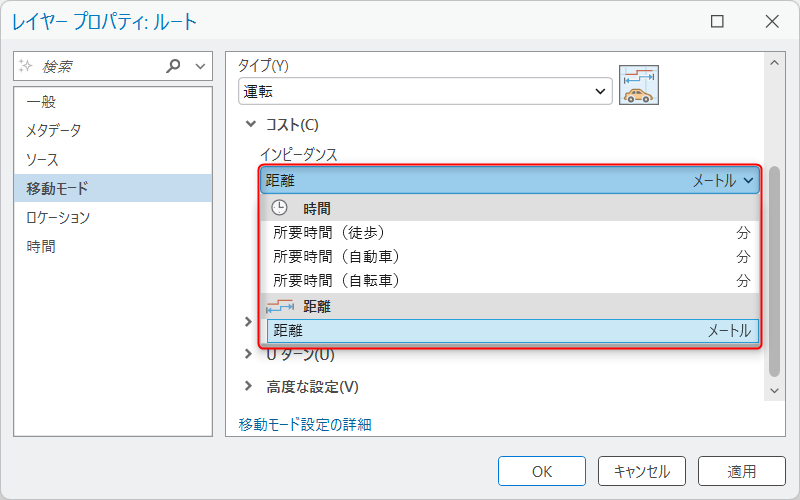

Network Analyst エクステンションを使ったネットワーク解析では、インピーダンス (所要時間や距離) を設定できます。
例えば、最適ルートを解析する場合に自動車での運転時間が最短となるルートや、歩行時間が最短となるルートなどが選択できます。渋滞を考慮して所要時間が水準以上になる場合や、子供の歩く速さを考慮して所要時間を設定したい場合など、用途に応じてインピーダンスを追加・変更します。

手順

1. [コンテンツ] ウィンドウで道路のライン データのレイヤーを選択し、[データ] タブをクリックします。
   [フィールド] をクリックして、フィールド ビューを開きます。

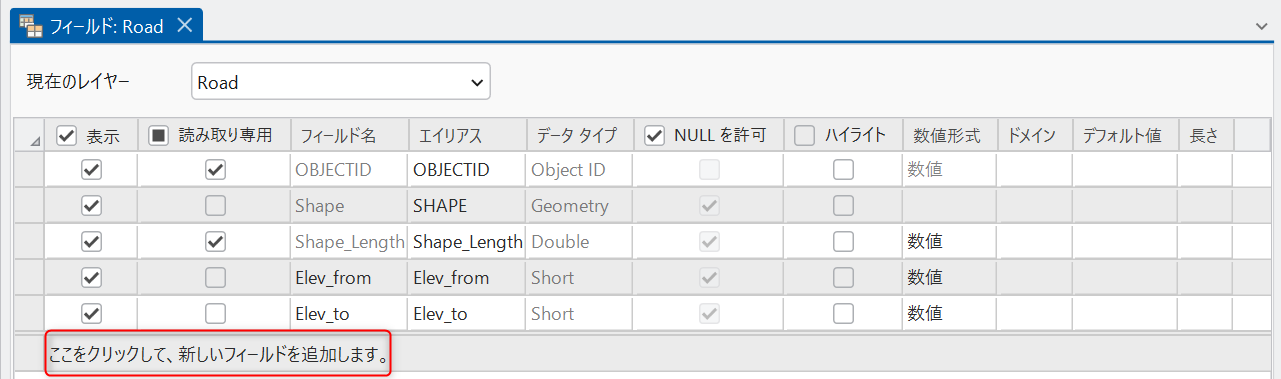

2. フィールド ビューで [ここをクリックして、新しいフィールドを追加します。] をクリックします。




3. 各ライン フィーチャの長さを格納するフィールドを作成します。

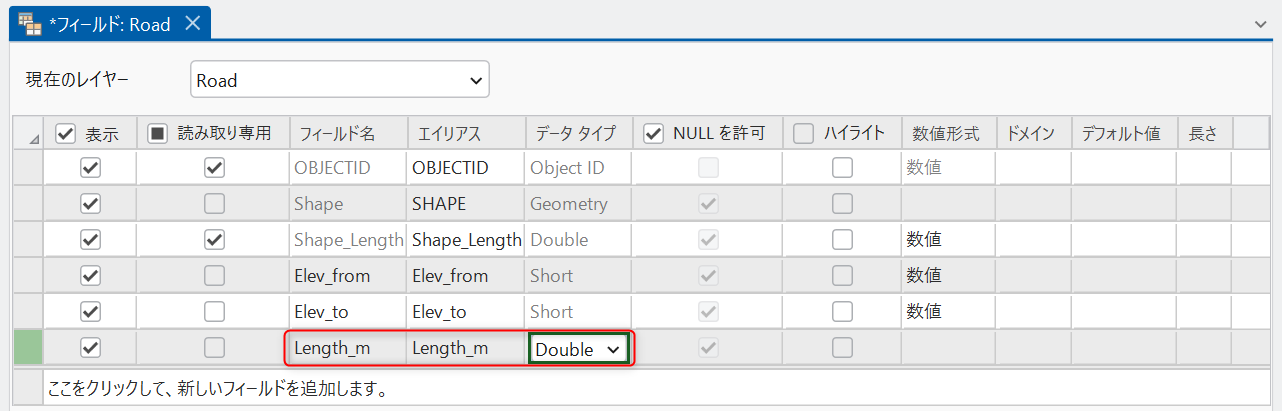

   [フィールド名] に任意のフィールド名を入力し、[データ タイプ] は小数点以下の値も扱えるよう [Double] を選択します。

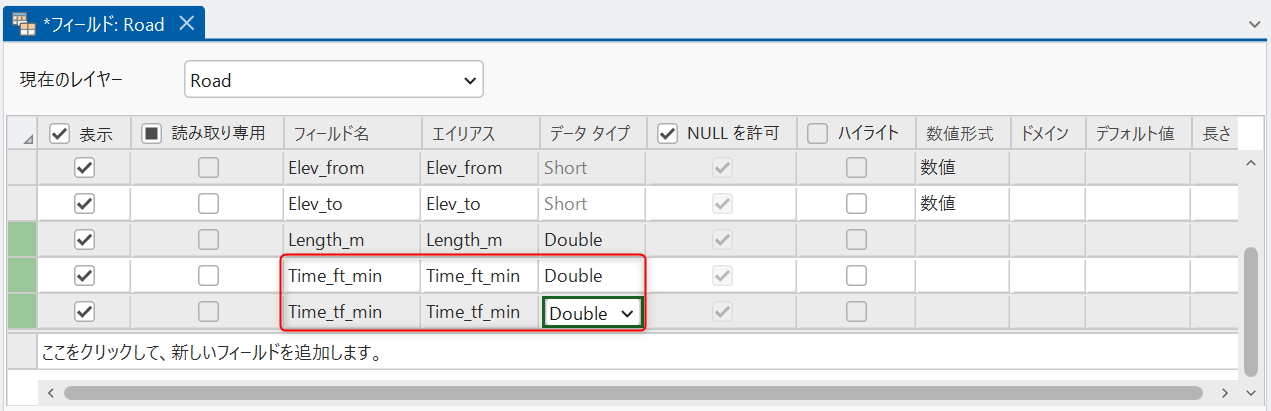

4. 同じ手順で所要時間を格納するフィールドを作成します。

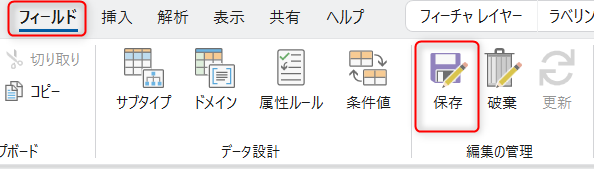

5. [フィールド] タブ→ [保存] をクリックして、追加したフィールドを保存します。


6. ライン データの属性テーブルを開きます。

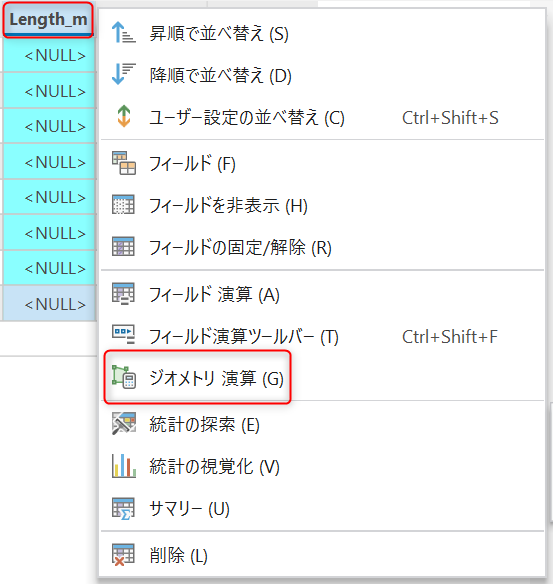

   作成した長さのフィールドを右クリックし、[ジオメトリ演算] をクリックします。

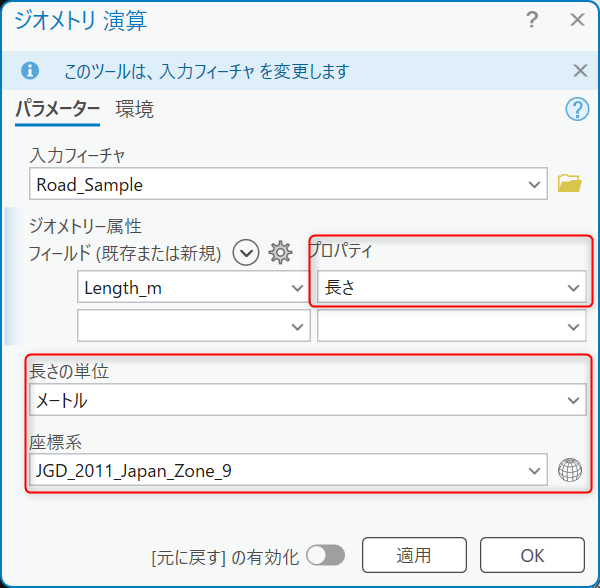

7. [プロパティ] は [長さ] を指定し、[長さの単位] は任意の単位、[座標系] を選択します。
   ※長さを算出する際は、投影座標系のデータまたはデータ フレームで行ってください。地理座標系の場合、座標が緯度・経度（角度）で表されるため、平面距離として正確な長さが算出されません。そのため、距離や所要時間の算出には投影座標系を使用してください。

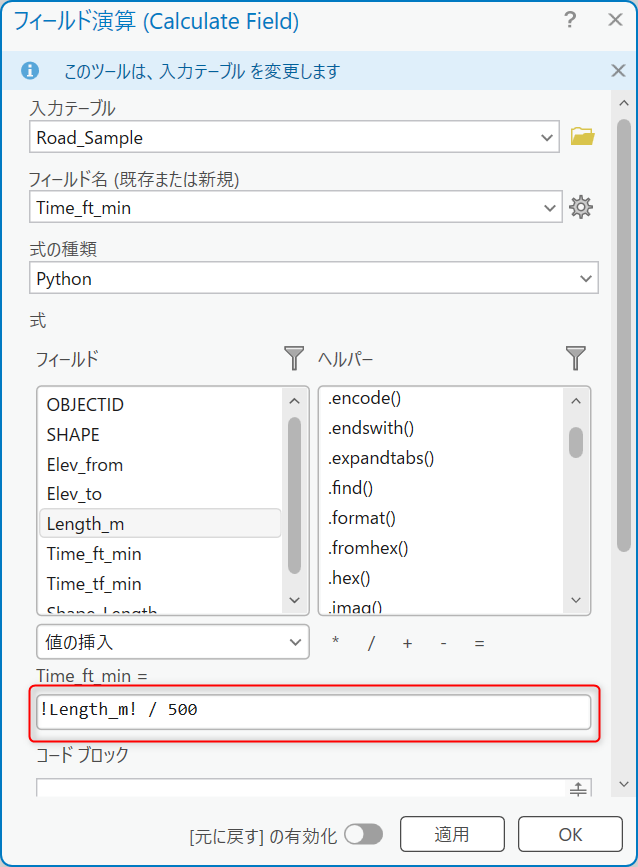

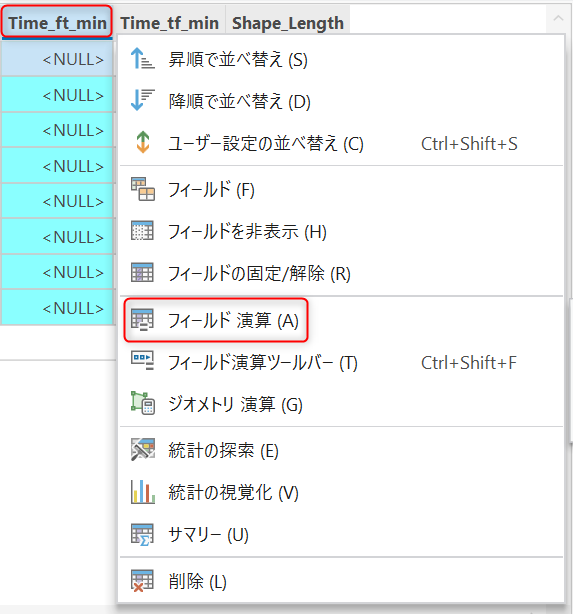

8. 所要時間を格納するフィールドを右クリックして、[フィールド演算] をクリックします。

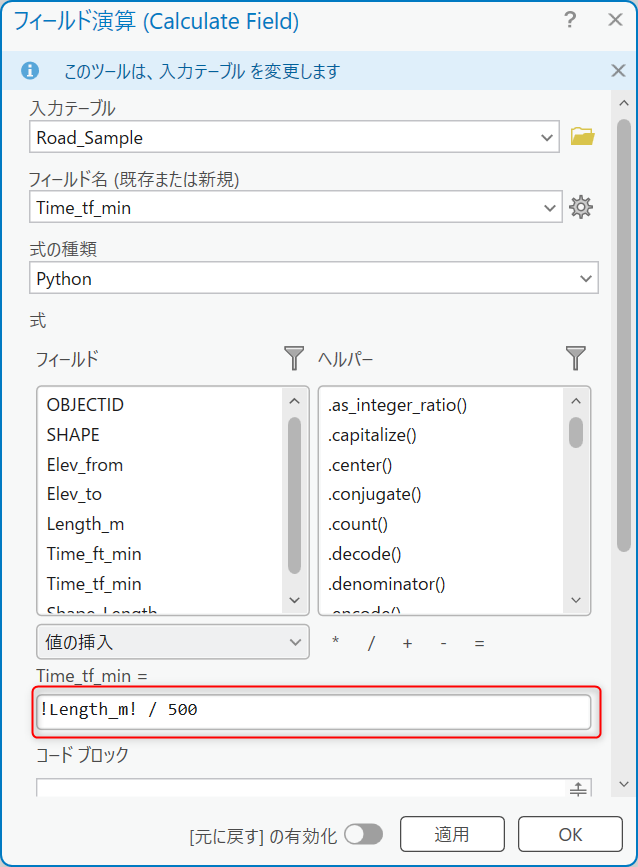

   以下の計算式で所要時間を計算します。
   所要時間 = 距離 / 速さ
   　・距離には、手順 3 で作成したフィールドを指定します。
   　・速さは任意の速さを入力します。計算に使用する値の単位が統一されていることをご確認ください。
   　　例 :[長さの単位] がメートルで、速さを時速 30 km に設定する場合
   　　　   時速 30 km = 分速 500 m

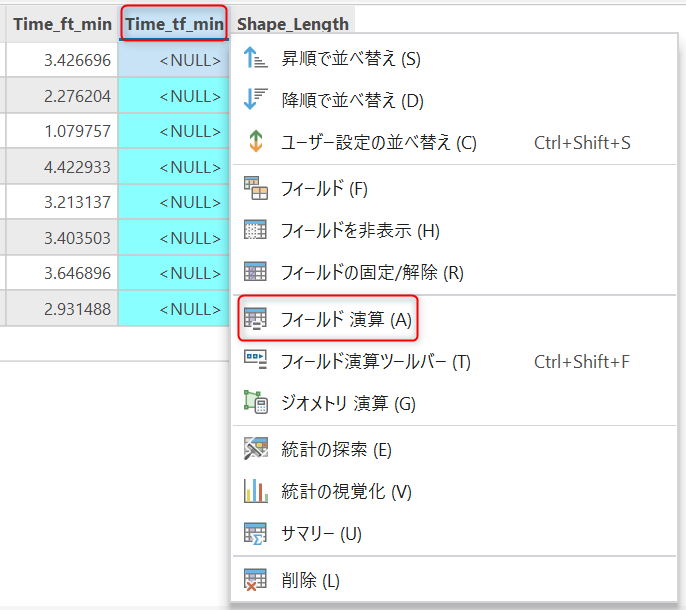

   上記のスクリーンショット （画面キャプチャ）のように、順方向だけでなく、逆方向についても同様にフィールド演算を行ってください。
9. ネットワーク データセットを構築します。
   ※既存のネットワーク データセット内の道路レイヤーを更新している場合も、ネットワーク データセットの再構築が必要です。
   [カタログ] ウィンドウ → 既存のネットワーク データセットを右クリック → [構築] → [実行] をクリックします。

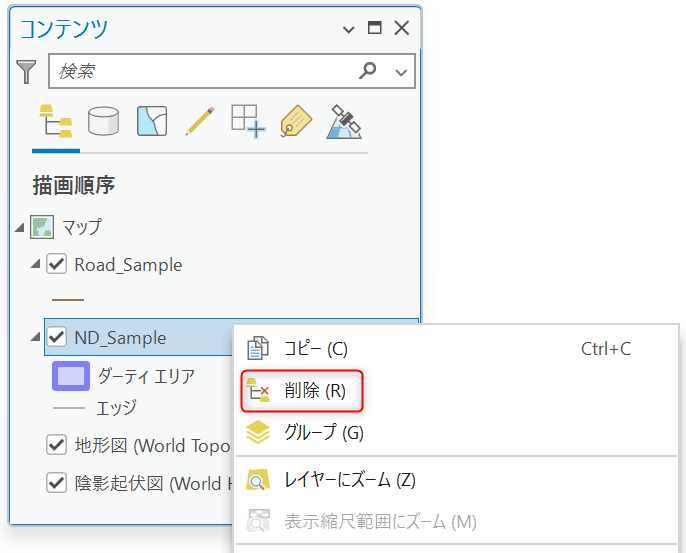

10. [ネットワーク データセットのプロパティ] を編集するために、[コンテンツ] ウィンドウに表示されているネットワーク データセットを右クリックし、[削除] をクリックします。

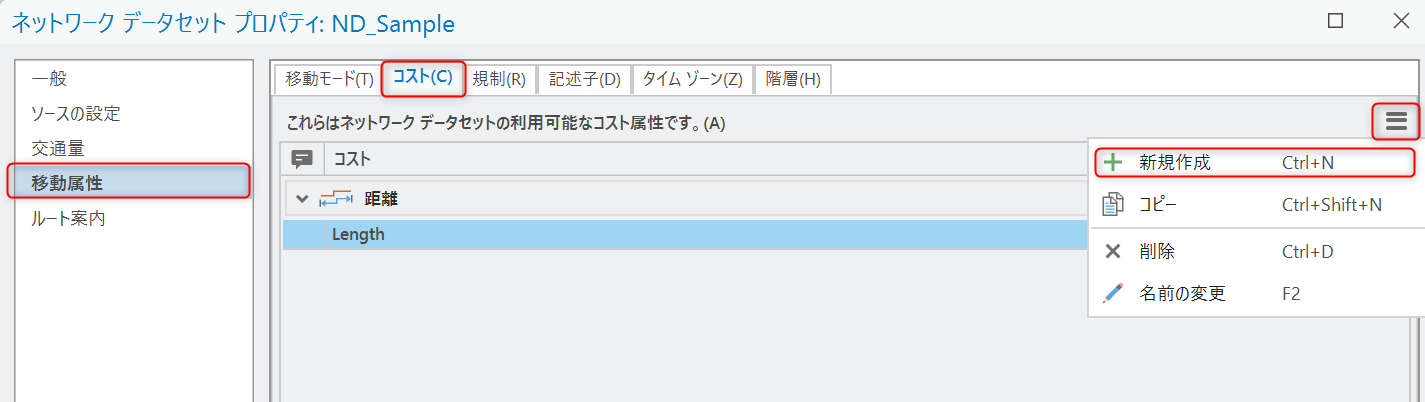

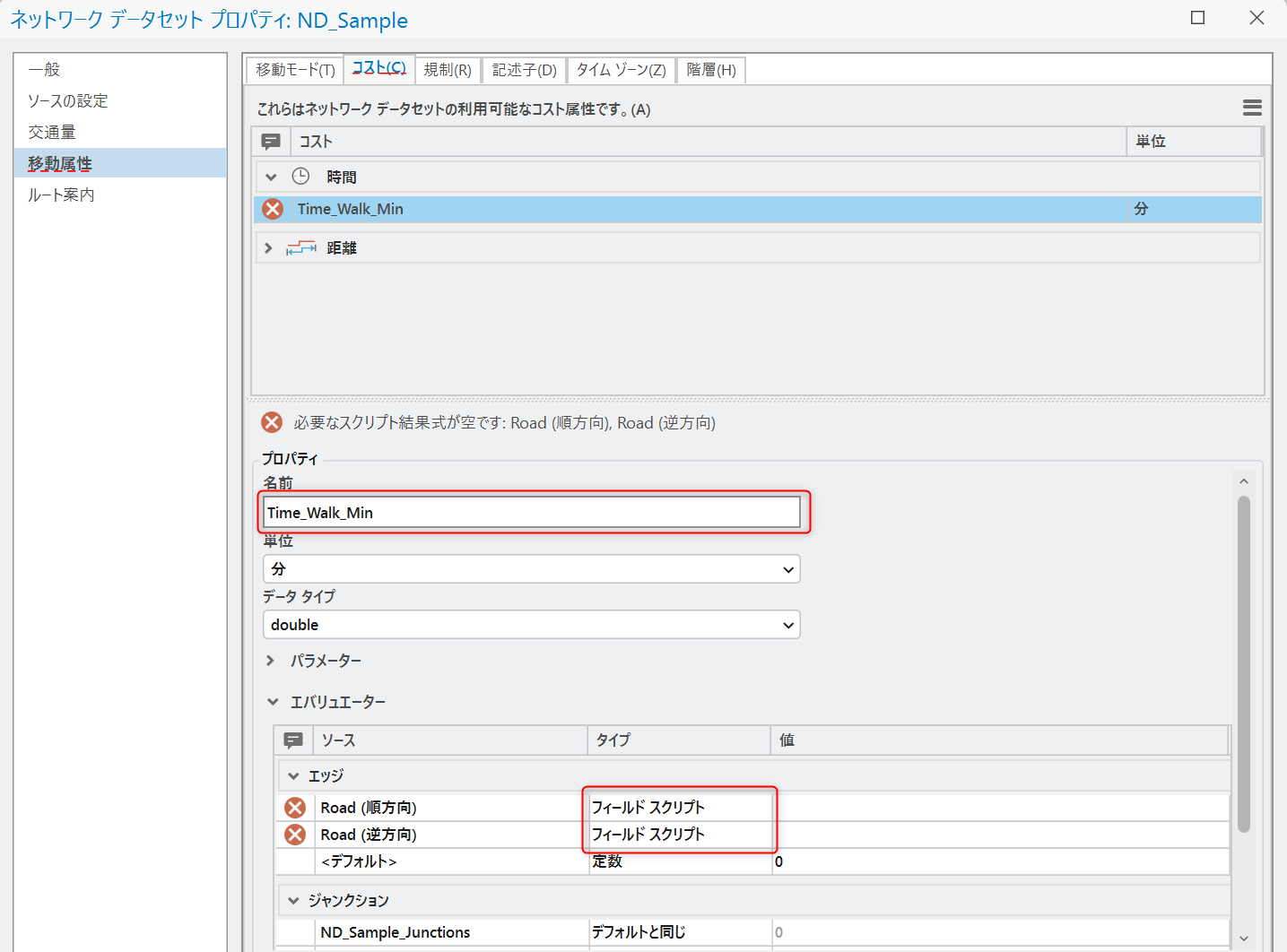

11. [カタログ] ウィンドウ → 既存のネットワーク データセットを右クリック → [プロパティ] → [移動属性] ページ → [コスト] タブ → [オプション] ボタン [≡] → [+新規作成] をクリックして、新しいコストを追加します。


12. [プロパティ] の [名前] に任意の名前をつけます。
    [エバリュエーター] の順方向と逆方向ともに [タイプ] を [デフォルトと同じ] から [フィールド スクリプト] に変更します。

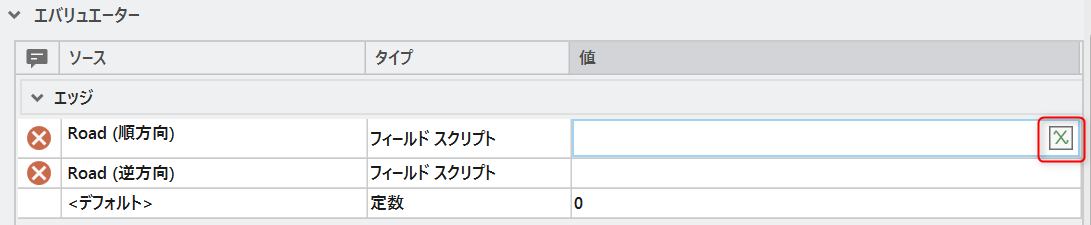

13. [値] の [フィールド スクリプトの設定] をクリックします。

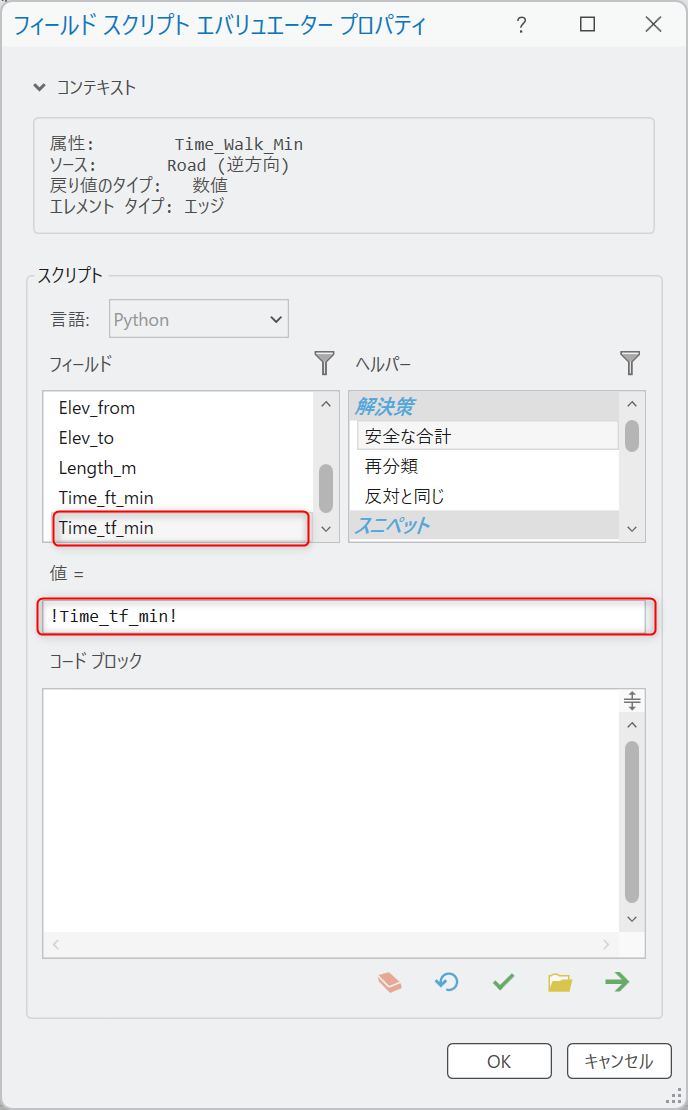

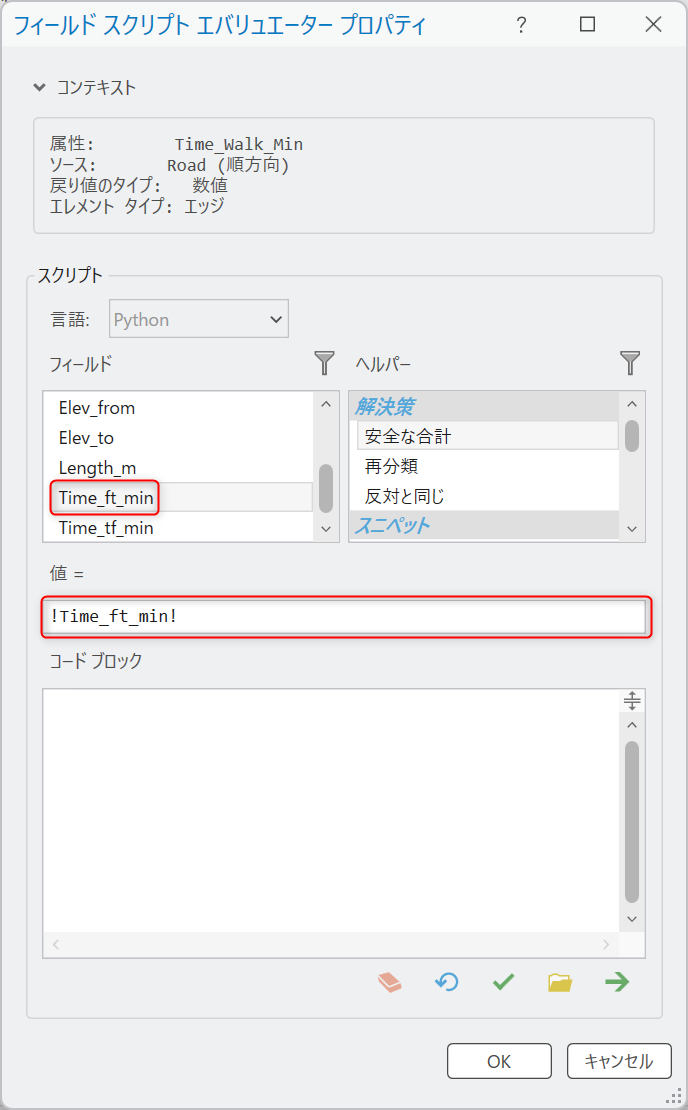

14. [フィールド スクリプト エバリュエーター プロパティ] にて所要時間のフィールドを指定します。
    ※ [フィールド] 欄でダブルクリックすると、[値] に入力されます。

    順方向だけでなく、逆方向についても同様に、手順 13 と 14 を実施してください。 [フィールド スクリプト エバリュエーター プロパティ] の [値] には、逆方向の所要時間のフィールドを入力してください。

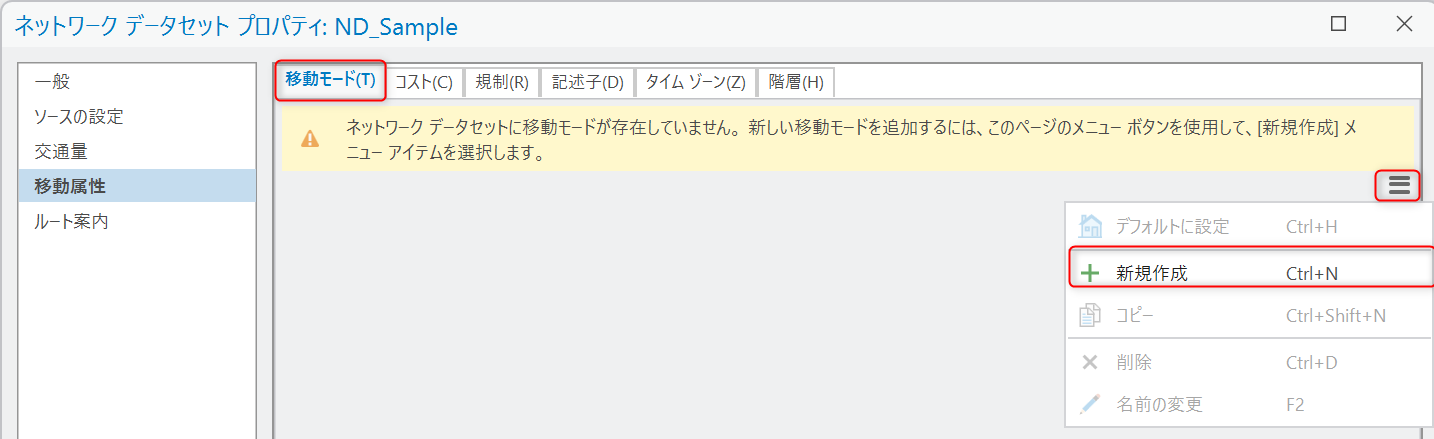

15. [移動モード] タブ → [オプション] ボタン [≡] → [+新規作成] をクリックして、新しい移動モードを追加します。

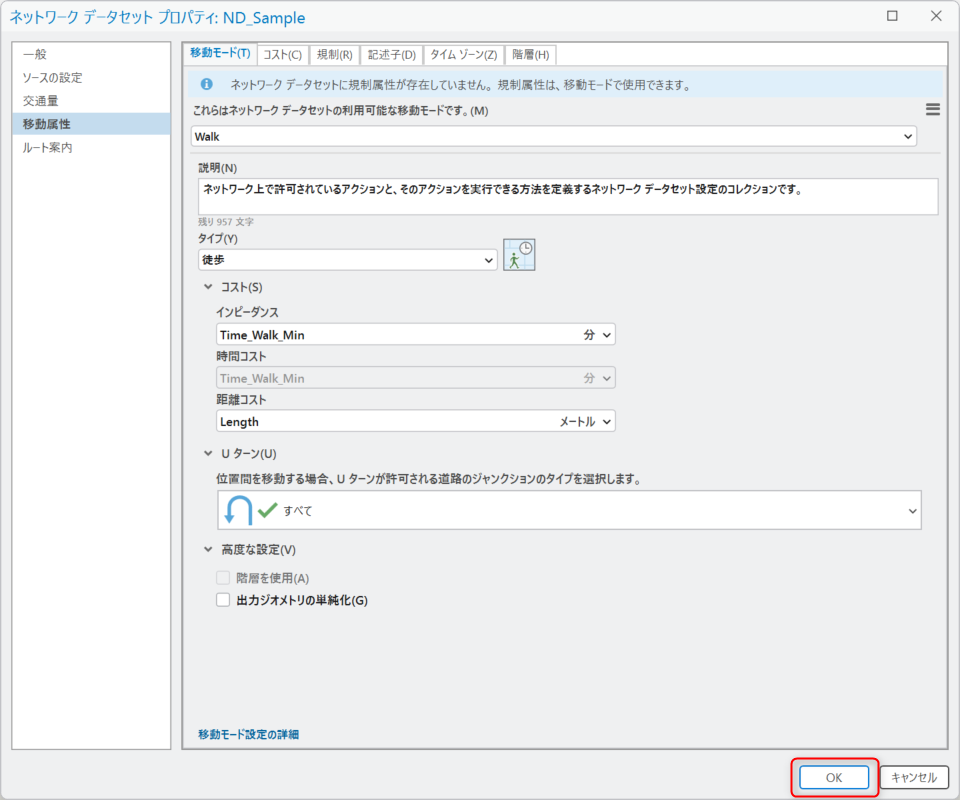

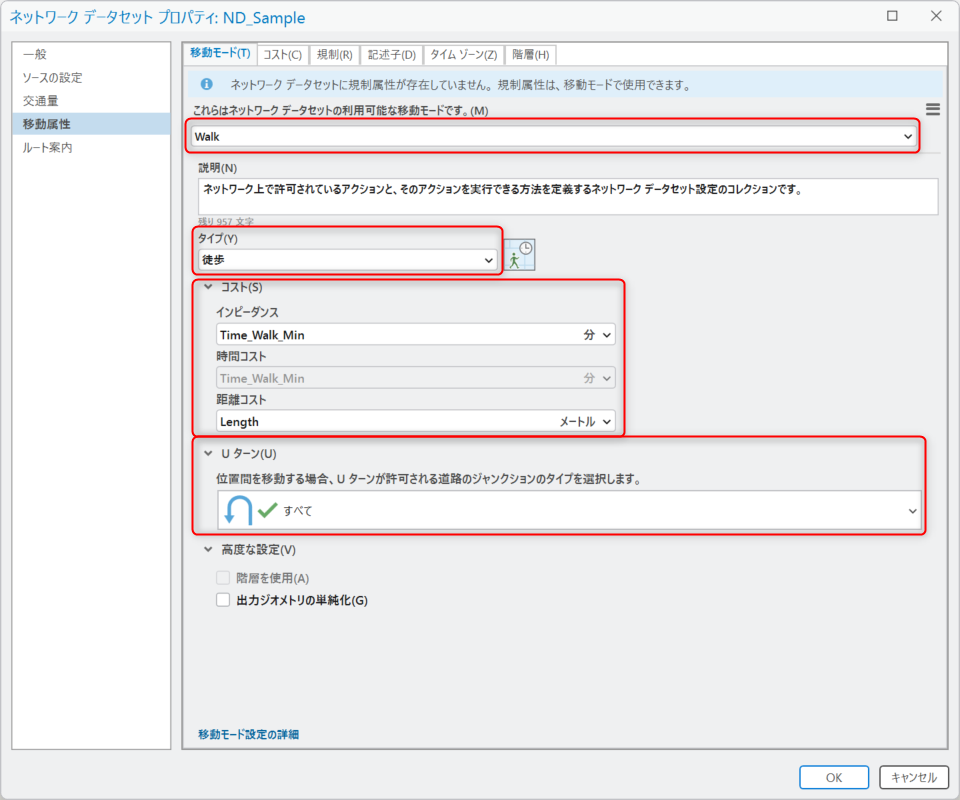

16. [新しいモード] と表示された欄をクリックし、任意の名前をつけます。[タイプ] に [徒歩] を選択し、[コスト] の [インピーダンス] には作成したコストを選択します。

    既存のコストも表示されるため、用途に応じて適切なコストを選択してください。また、[タイプ] や [U ターン] は状況に合わせて設定して下さい。
17. 設定後、[OK] をクリックしてプロパティの設定を完了します。


18. [カタログ] ウィンドウ → 既存のネットワーク データセットを右クリック → [構築] → [実行] をクリックし、ネットワーク データセットを再構築します。
