概要

ArcGIS Pro では、いくつかの方法でラインを分割できます。
以下の方法をご紹介します。

• ラインを頂点で分割
• フィーチャの交点でラインを分割
• ラインを等間隔で分割
• 距離 (長さ) を指定してラインを分割
• 任意の場所でラインを分割
• ポリゴンの境界線でラインを分割

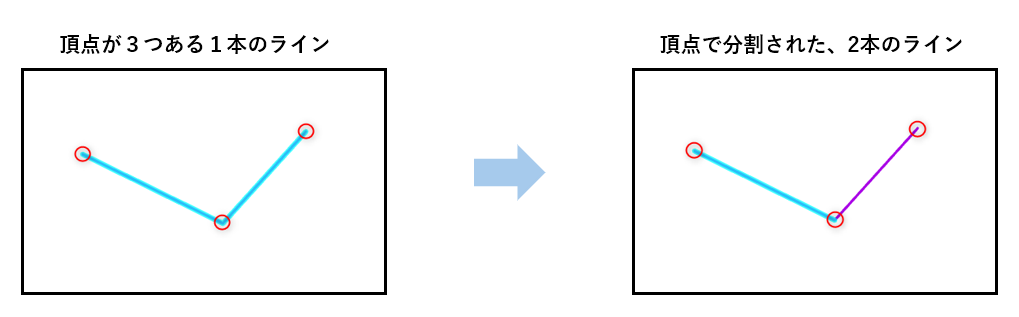

ラインを頂点で分割

Advanced ライセンスをお持ちの場合

[ジオプロセシング] ウィンドウ → [ツールボックス] タブ → [データ管理ツール] → [フィーチャ] → [フィーチャの頂点でラインを分割] ツールで分割します。このツールは、入力ラインを頂点で分割し、ポリライン フィーチャクラスを作成します。

フィーチャの交点でラインを分割

フィーチャの修正ツールで [スプリット] を使い、フィーチャの交点で分割します。

1. [編集] タブの [修正] をクリックし、[フィーチャの修正] ウィンドウを開きます。
2. [フィーチャの修正] ウィンドウの [スプリット] をクリックします。

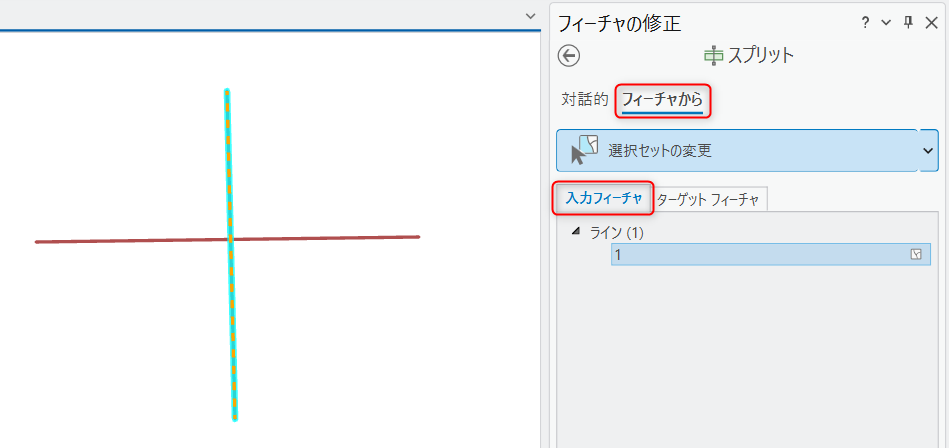

3. [フィーチャから] タブをクリックし、[入力フィーチャ] をマップ上で選択します。

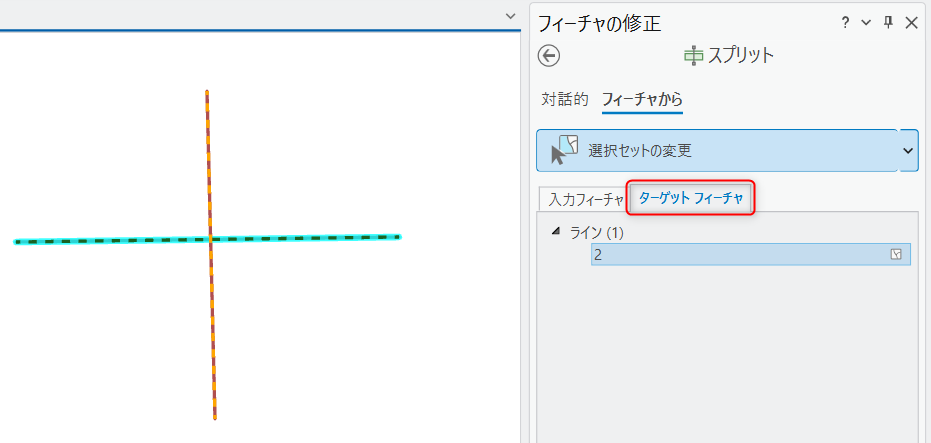

4. [ターゲット フィーチャ] に切り替え、マップ上でフィーチャを選択し、[スプリット] をクリックします。

5. ターゲット フィーチャが交点で分割されました。

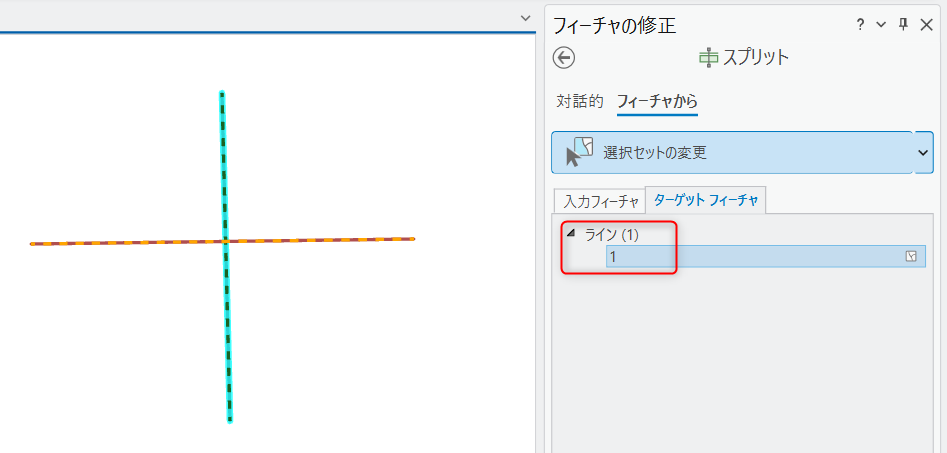

6. 再度、入力フィーチャとターゲット フィーチャを選択し、[スプリット] をクリックします。

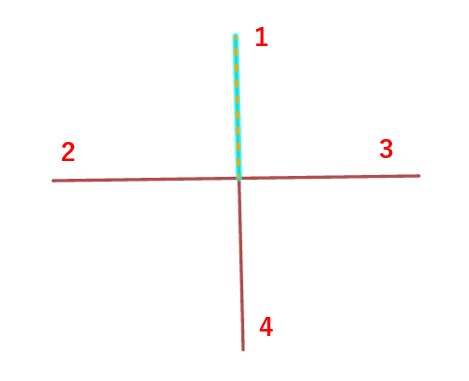

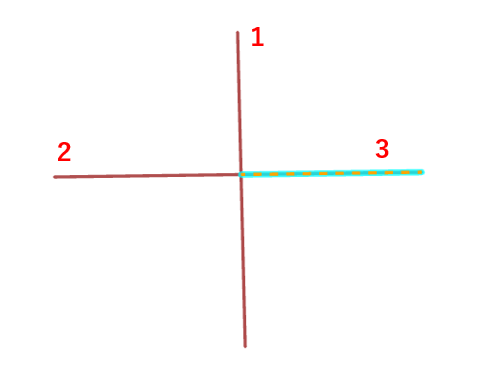

7. 元々2 本だったラインを、交点で分割して 4 本にできました。


8. [編集] タブの [保存] をクリックします。

※ 上記は、[フィーチャから] タブを選択した場合の操作手順ですが、任意の場所をクリックして分割する場合は [対話的] タブで操作します。
　その場合、ライン 2 本を選択し、任意の箇所でクリックします。[交点エッジ] にスナップしてクリックすると、1 回の操作で 4 本に分割できます。

Standard、Advanced ライセンスをお持ちの場合

フィーチャの修正ツールで [交点で分割] を使い、フィーチャの交点で分割します。

1. [編集] タブの [修正] をクリックし、[フィーチャの修正] ウィンドウを開きます。
2. [フィーチャの修正] ウィンドウの [交点で分割] をクリックします。

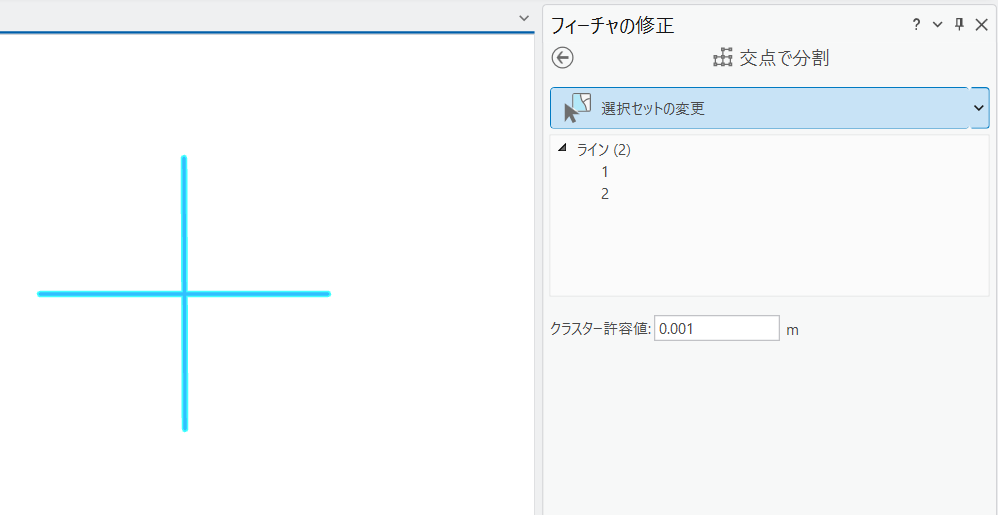

3. マップ上でフィーチャを選択し、[フィーチャの修正] ウィンドウで [交点で分割] をクリックします。

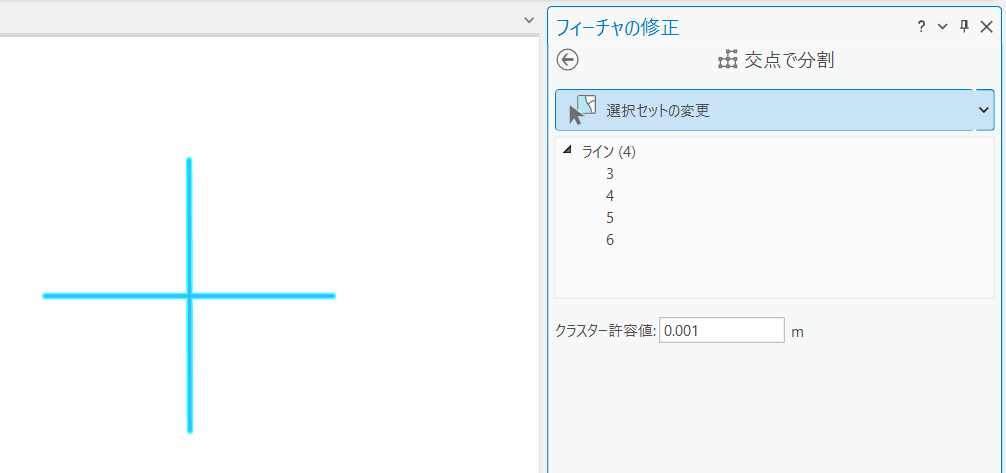

4. 元々 2 本だったラインが交点で分割され、4 本になりました。

5. [編集] タブの [保存] をクリックします。

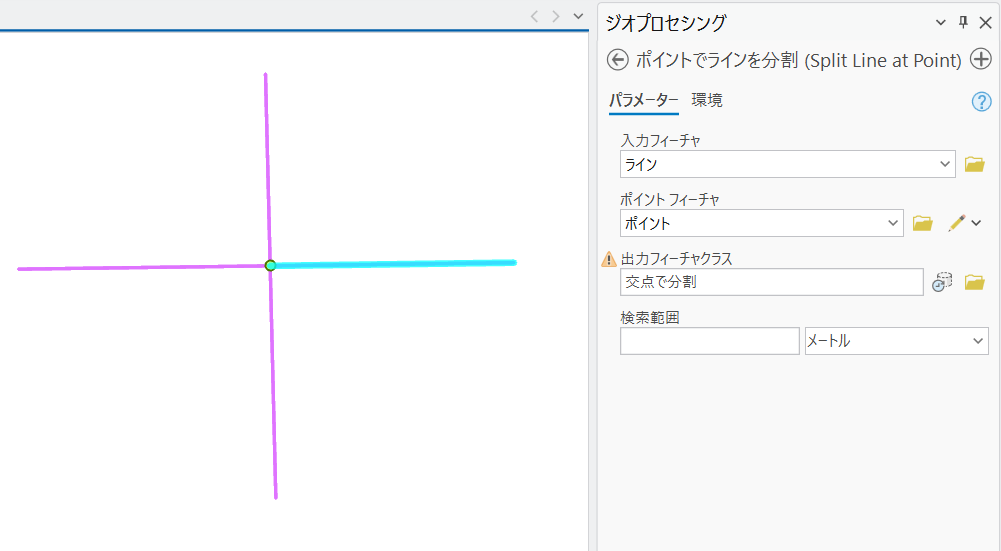

既存のポイントがある箇所で分割したい場合 ※Advanced ライセンスが必要

あらかじめ分割したい箇所にポイントが存在する場合は、そのポイントを使ってラインを分割します。

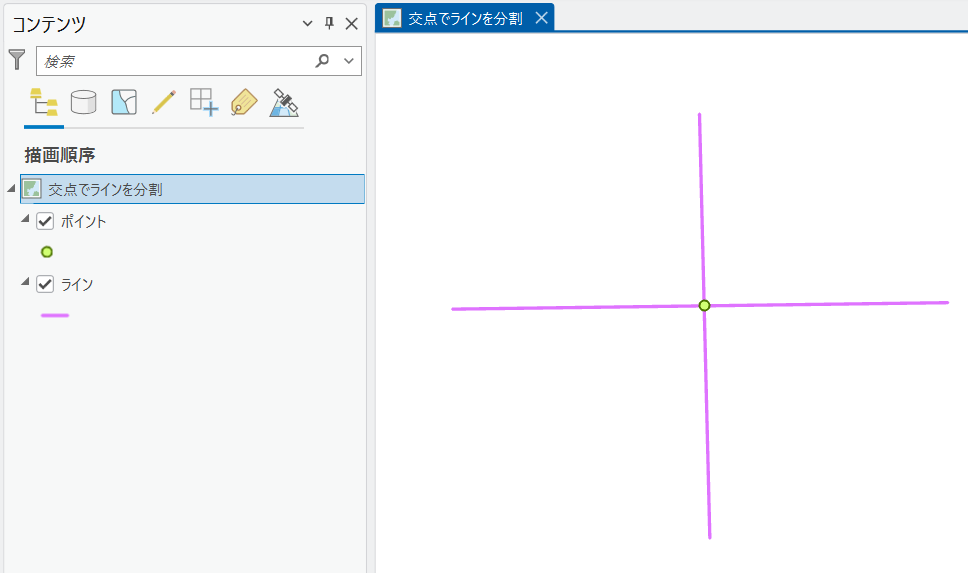

1. マップにラインとポイントを追加します。

2. [ジオプロセシング] ウィンドウ → [ツールボックス] タブ → [データ管理ツール] → [フィーチャ] → [ポイントでラインを分割] ツールでラインを分割します。

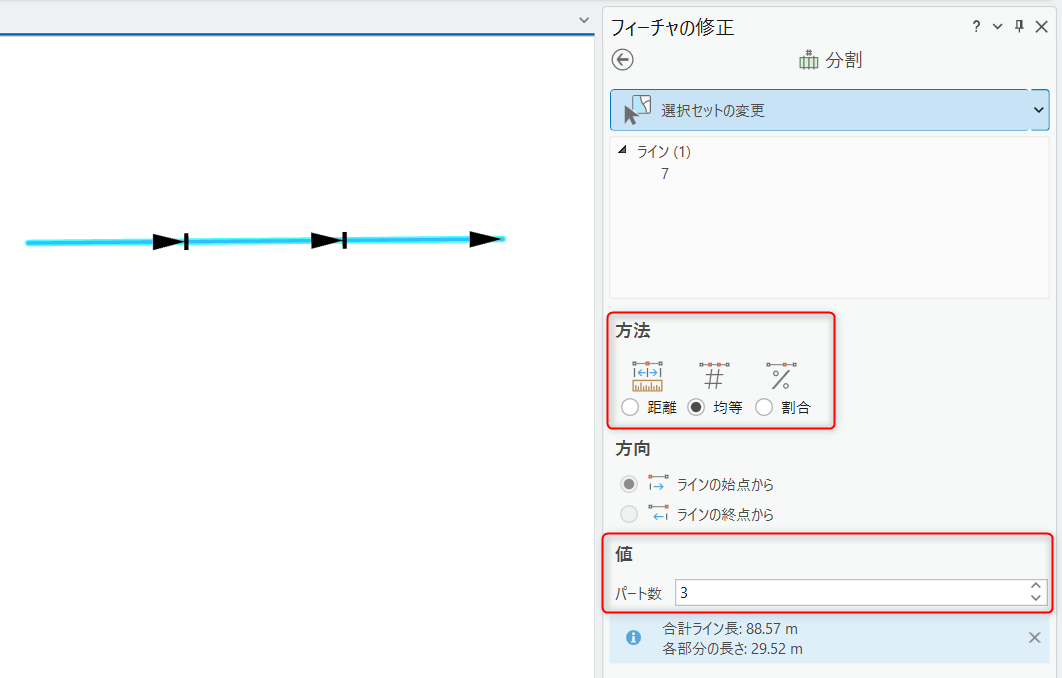

ラインを等間隔で分割

ラインを 2 分割、3 分割のように等間隔で分割します。

1. [編集] タブの [修正] をクリックし、[フィーチャの修正] ウィンドウを開きます。
2. [フィーチャの修正] ウィンドウの [分割] をクリックします。
3. マップ上でフィーチャを選択し、以下を設定します。
   ・方法 : [均等]
   ・パート : 「3」(分割したい数)

4. [分割] をクリックします。
5. [編集] タブの [保存] をクリックします。

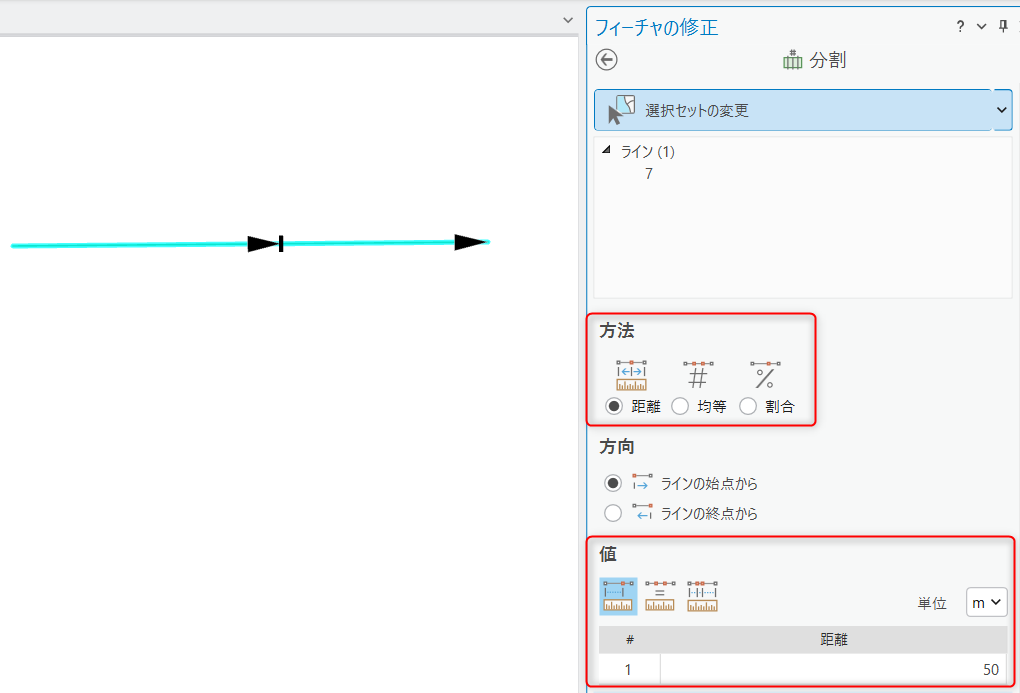

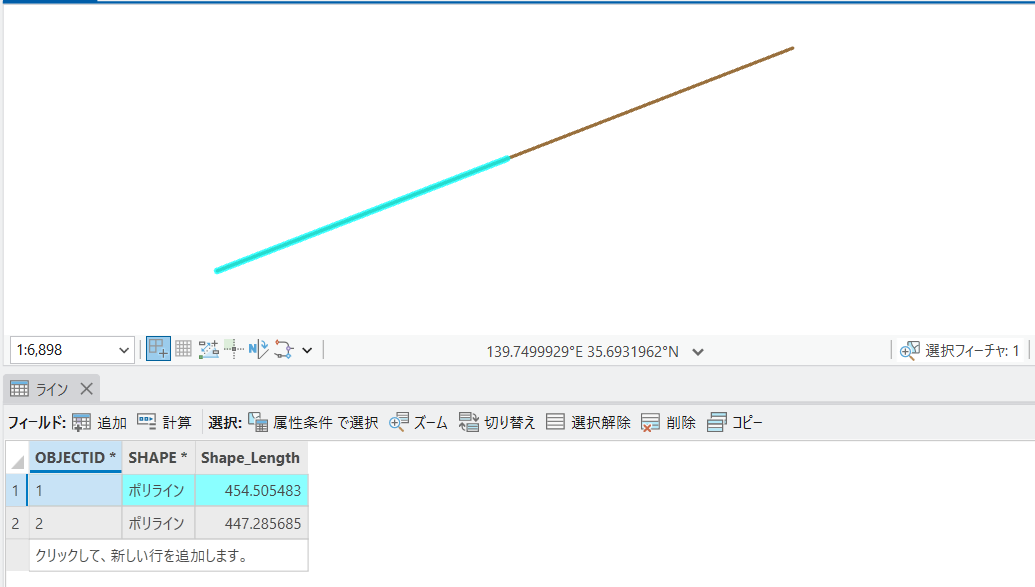

距離 (長さ) を指定してラインを分割

ラインを指定した距離 (長さ) で 2 つ以上に分割します。

1. [編集] タブの [修正] をクリックし、[フィーチャの修正] ウィンドウを開きます。
2. [フィーチャの修正] ウィンドウの [分割] をクリックします。
3. マップ上でフィーチャを選択し、以下を設定します。
   ・方法 : [距離]
   ・値 : 「50」、単位「m」(分割したい距離)



4. [分割] をクリックします。
5. [編集] タブの [保存] をクリックします。

複数のラインに対して一括で分割したい場合

フィーチャの修正ツールで [スプリット] を使い、ポイントで分割する場合

1. [編集] タブの [修正] をクリックし、[フィーチャの修正] ウィンドウを開きます。
2. [フィーチャの修正] ウィンドウの [スプリット] をクリックします。
3. [フィーチャから] タブをクリックします。
4. 以下を設定し、[スプリット] をクリックします。
   ・[入力フィーチャ] : ラインに沿って生成されたポイント
   ・[ターゲット フィーチャ] : ライン
5. [編集] タブの [保存] をクリックします。

[ポイントでラインを分割] ツールを使う場合※Advanced ライセンスが必要

[ジオプロセシング] ウィンドウ → [ツールボックス] タブ → [データ管理ツール] → [フィーチャ] → [ポイントでラインを分割] ツールでラインを分割します。

任意の場所でラインを分割

マップ上でクリックした場所でラインを分割します。

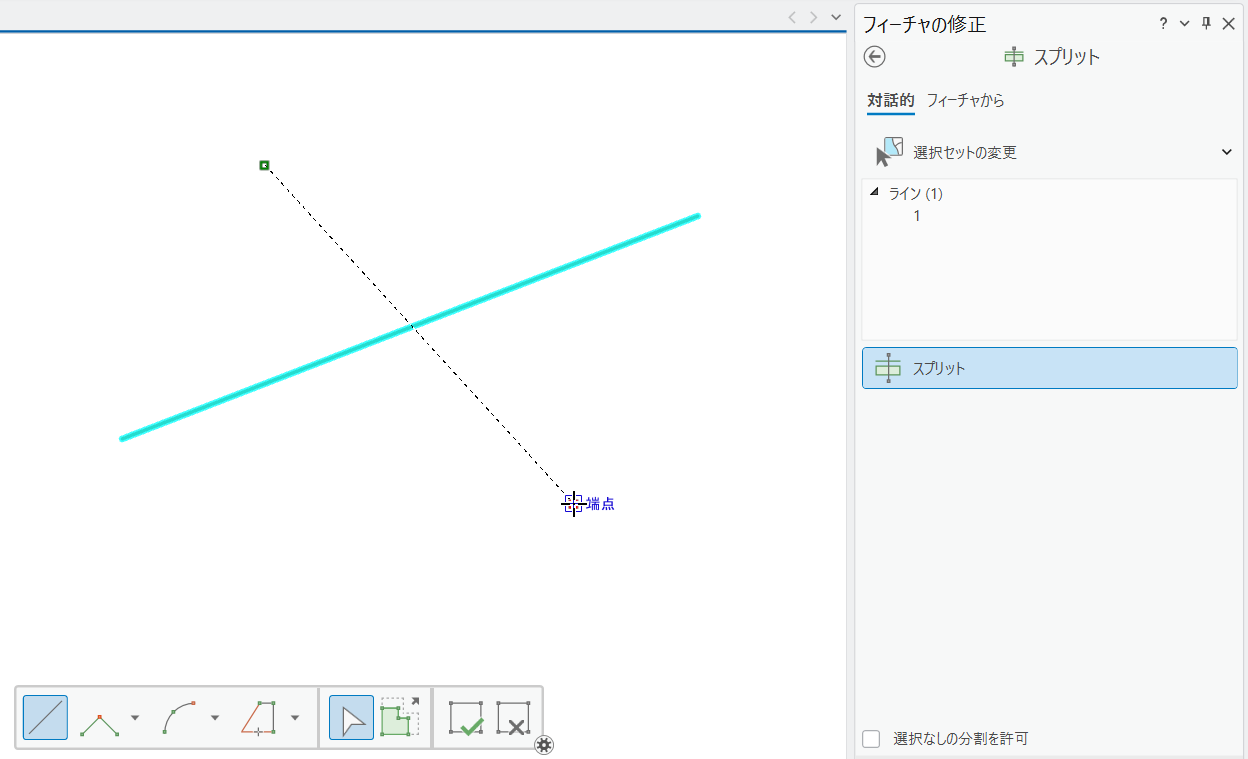

1. [編集] タブの [修正] をクリックし、[フィーチャの修正] ウィンドウを開きます。
2. [フィーチャの修正] ウィンドウの [スプリット] をクリックします。
3. 分割したいフィーチャをマップ上で選択します。

4. [編集] ツールバーで任意のツールを使い、分割したいフィーチャを横切るようにラインを描きます。


5. [編集] タブの [保存] をクリックします。任意の場所でラインを分割できました。



ポリゴンの境界線でラインを分割

フィーチャの修正ツールで [スプリット] を使う場合

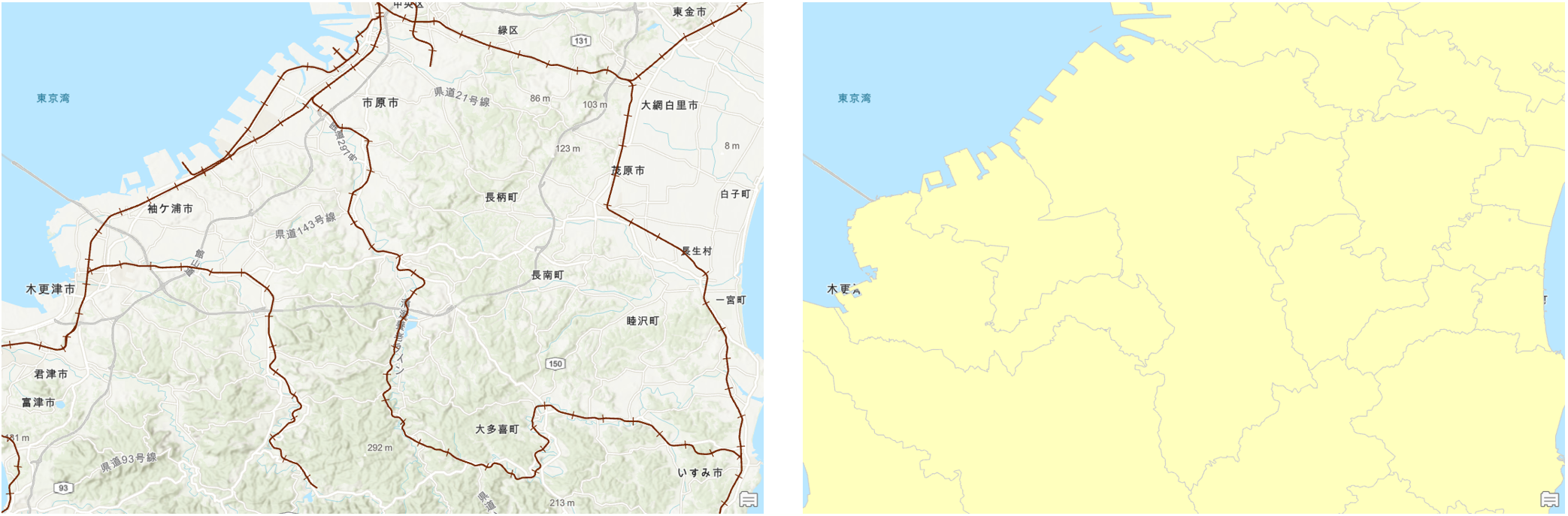

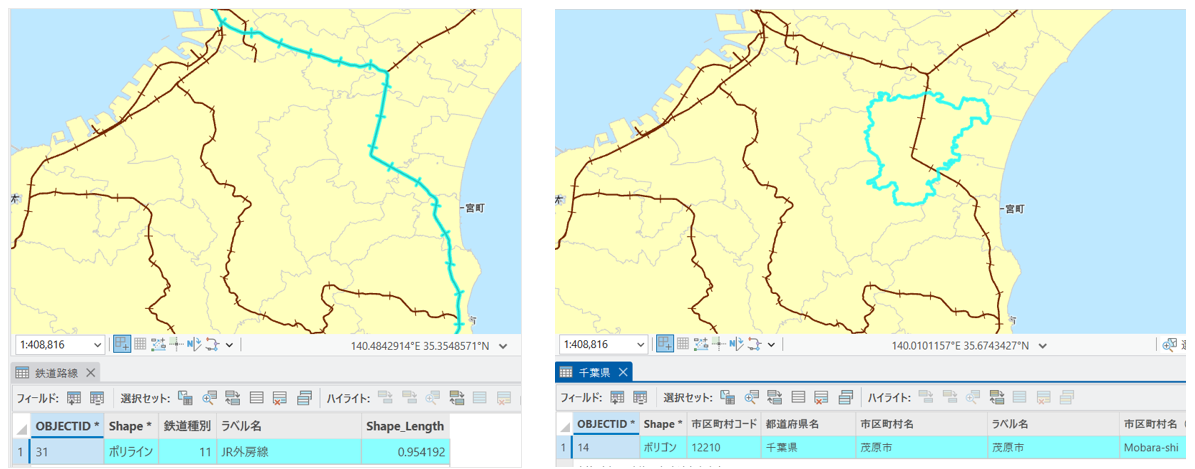

ex. 左のライン (鉄道路線) を右のポリゴン (境界) で分割します。

1. [編集] タブの [修正] をクリックし、[フィーチャの修正] ウィンドウを開きます。
2. [フィーチャの修正] ウィンドウの [スプリット] をクリックします。

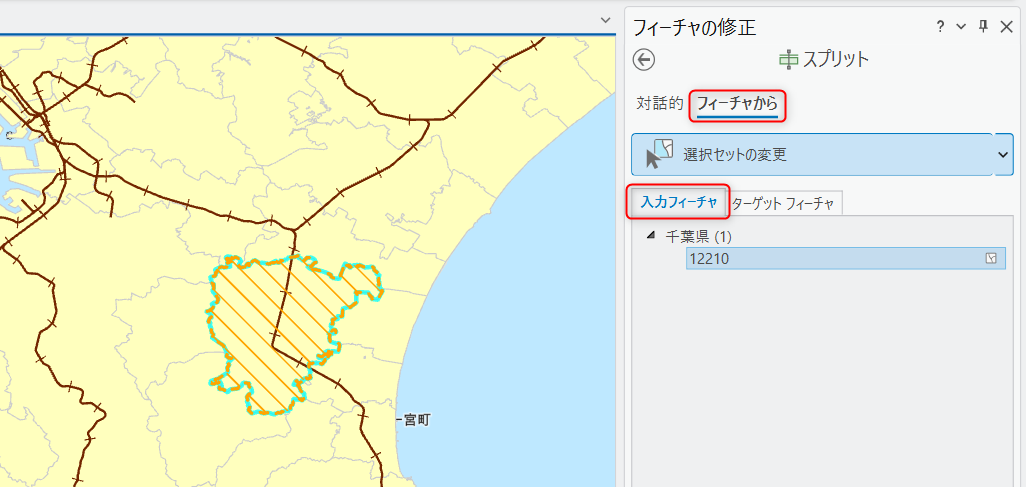

3. [フィーチャから] タブをクリックし、[入力フィーチャ] でポリゴン (境界) を選択します。

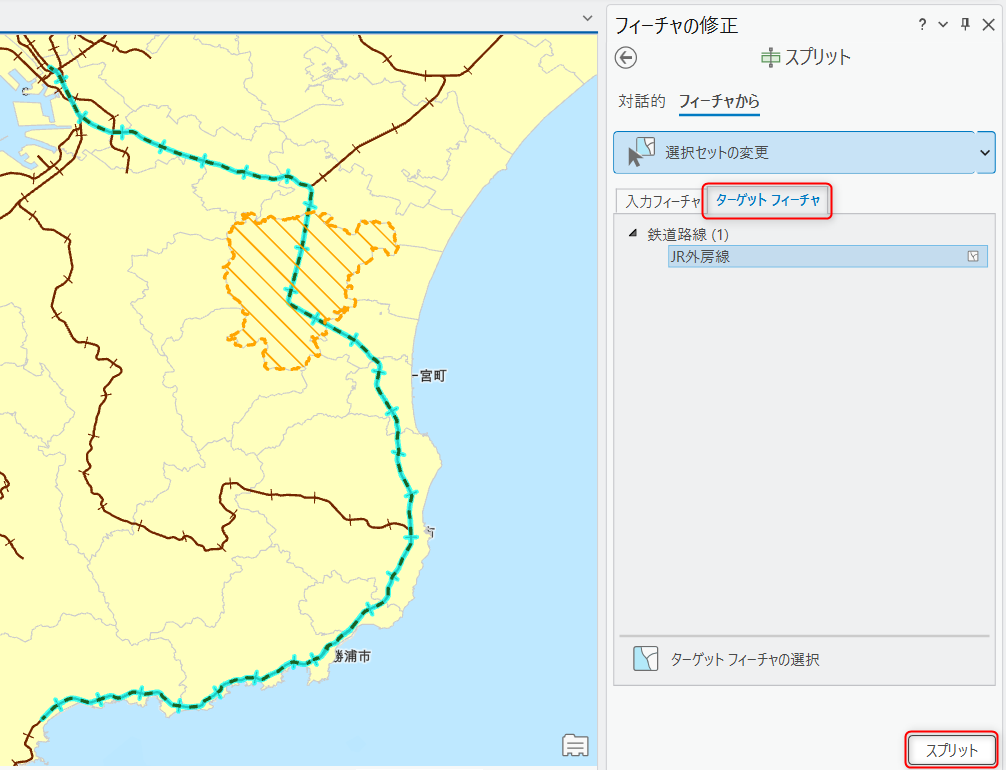

4. [ターゲット フィーチャ] に切り替え、ライン (鉄道路線) を選択し、[スプリット] をクリックします。

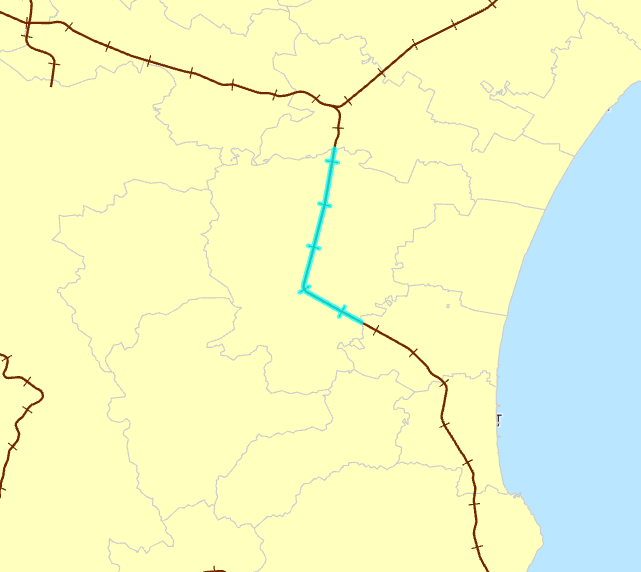

5. [編集] タブの [保存] をクリックします。ポリゴンの境界でラインを分割できました。


[インターセクト] ツールを使う場合

1. [ジオプロセシング] ウィンドウ → [ツールボックス] タブ → [解析ツール] → [オーバーレイ] → [インターセクト] ツールで 2 つが重なるフィーチャを作成します。
   ex. 左のライン (鉄道路線) と右のポリゴン (境界) を入力フィーチャに指定します。

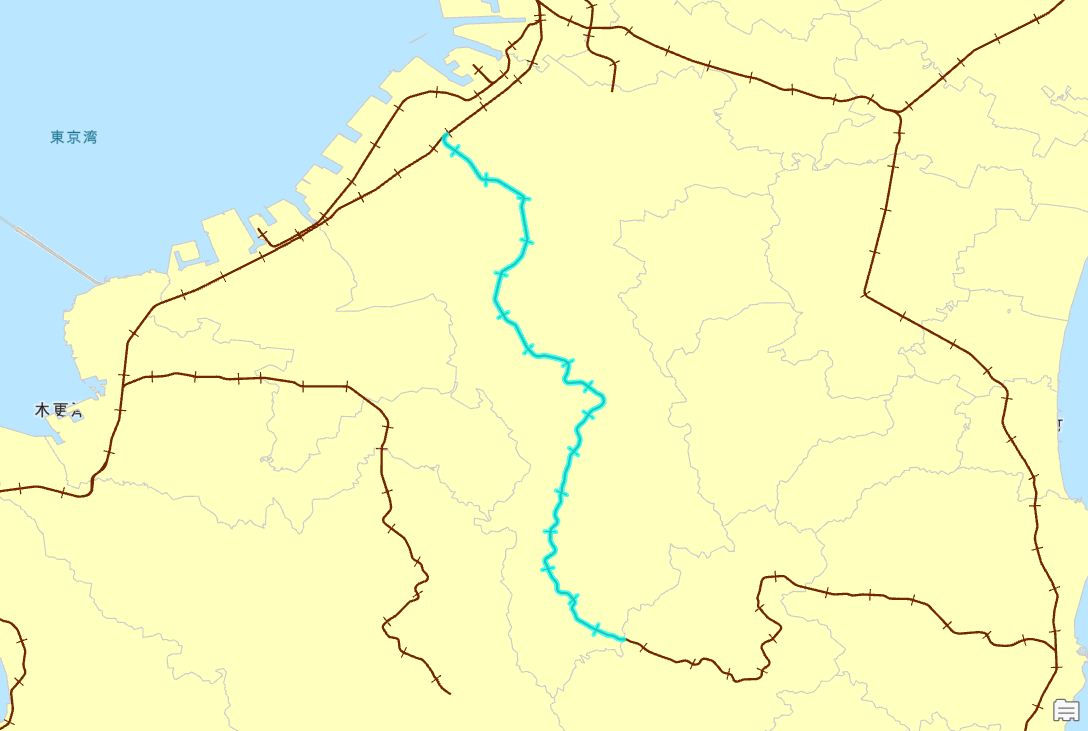

2. [編集] タブの [保存] をクリックします。ポリゴンの境界でラインが分割されました。
