ArcGIS Pro: ラスターのセルにあわせたメッシュポリゴンを作成したい

ナレッジ番号：5398 | 登録日：2023/07/26 | 更新日：2023/09/05

概要

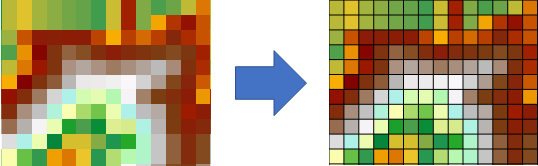

ラスターのセルサイズに合わせた、メッシュポリゴンを作成することができます。また、作成したポリゴンの属性情報として、ラスターのセル値を格納できます。

手順

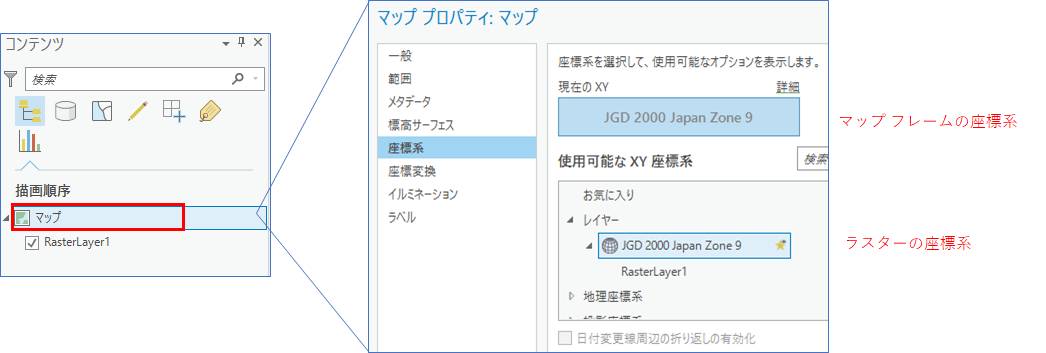

[コンテンツ] ウィンドウで [マップ] を右クリック → [プロパティ] をクリックし、マッププロパティを開きます。
ラスターデータの座標系とマップの座標系が統一されていることを確認してください。
[座標系] → [現在の XY] 欄にマップフレームの座標系が表示されます。
また、[使用可能な XY 座標系] 欄の [レイヤー] の下に、マップ上にある各レイヤーの座標系が表示されます。

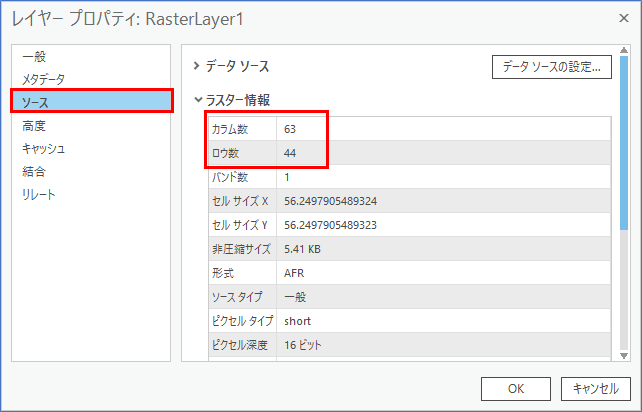

[コンテンツ] ウィンドウでラスターレイヤーを右クリック → [プロパティ] → [ソース] → [ラスター情報] を開き、[カラム数] と [ロウ数] を確認します。

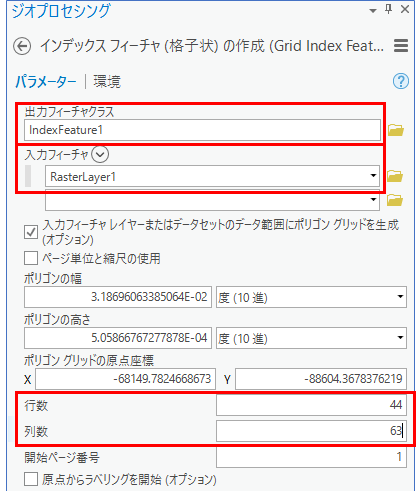

ラスターレイヤーのピクセルと同じサイズのメッシュポリゴンを作成するため、[解析] タブ → [ジオプロセシング] メニュー → [ツール] をクリックします。[ジオプロセシング] ウィンドウが開きましたら、[ツールボックス] → [カートグラフィツール] → [マップシリーズ] → [インデックスフィーチャ (格子状) の作成] ツールを起動し、以下のように設定します。

設定

[出力フィーチャクラス] : 任意の出力場所を指定します。
[入力フィーチャ] : ラスターレイヤーを指定します。
[行数] : ロウ数を入力します。
[列数] : カラム数を入力します。
[実行] をクリックします。

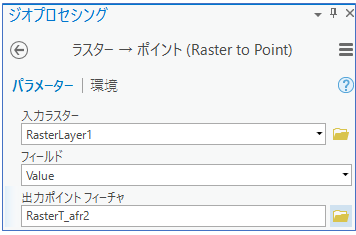

作成されたポリゴンの属性情報に、ラスターのセル値を格納します。[ジオプロセシング] ウィンドウの [ツールボックス] → [変換ツール] → [ラスターから変換] → [ラスター → ポイント] ツールを起動し、以下のように設定します。

設定

[入力ラスター] : ラスターレイヤーを指定します。
[フィールド] : Value フィールドを指定します。
[出力ポイントフィーチャ] : 任意の出力場所を指定します。
[実行] をクリックします。

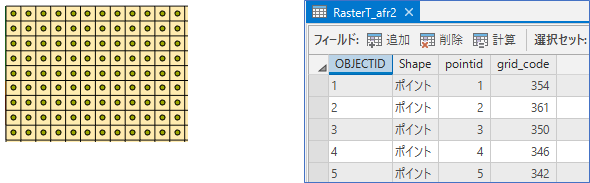

作成されたポイントの属性テーブルを確認しますと、図のように [grid_code] フィールドにラスターのセル値が格納されていることを確認できます。
メッシュポリゴンにポイントの属性情報を付与します。

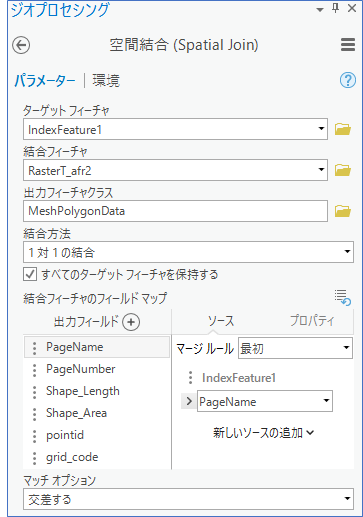

[ジオプロセシング] メニュー → [ツールボックス] → [解析ツール] → [オーバーレイ] → [空間結合] ツールを起動し、以下のように設定します。

設定

[ターゲットフィーチャ] : メッシュポリゴンを指定します。
[結合フィーチャ] : ポイントレイヤーを指定します。
[出力フィーチャクラス] : 任意の出力場所を指定します。
[マッチオプション] : “交差する” を選択します。
[実行] をクリックします。
