ArcGIS Pro: ラスターの各セルをメッシュポリゴンに変換する方法

ナレッジ番号：3418 | 登録日：2023/05/29 | 更新日：2024/11/21

概要

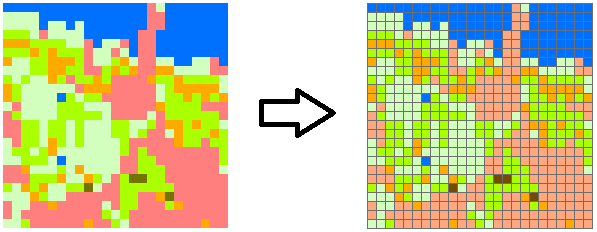

ラスターデータのピクセルと同じサイズのメッシュポリゴンを作成して、メッシュポリゴンにラスターデータのピクセル値を付与することにより、ラスターデータをメッシュポリゴンに変換（ラスター/ベクター変換）することができます。この方法では 1 ピクセルを 1 ポリゴンに変換します。

隣接する同じセル値のポリゴンをマージしたい場合は、[解析] タブ → [ツール] → [ツールボックス] → [変換ツール] → [ラスターから変換] → [ラスター → ポリゴン] ツールで一括変換できます。ただし、ラスターのセル値は整数型である必要があります。

注意事項

あらかじめ、ラスターデータとマップの座標系を統一しておく必要があります。
ArcGIS Pro: マップの座標系やレイヤーの座標系を確認するには？

手順

マッププロジェクトにラスターデータを追加して、ラスターデータのピクセルの列（カラム）数および行（ロウ）数を調べます。

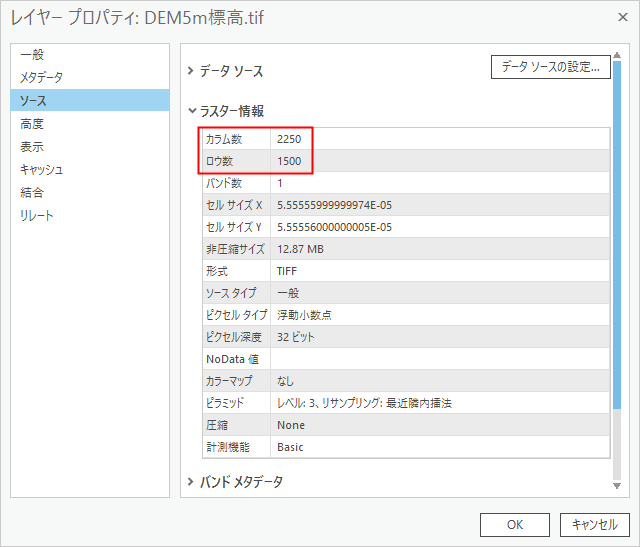

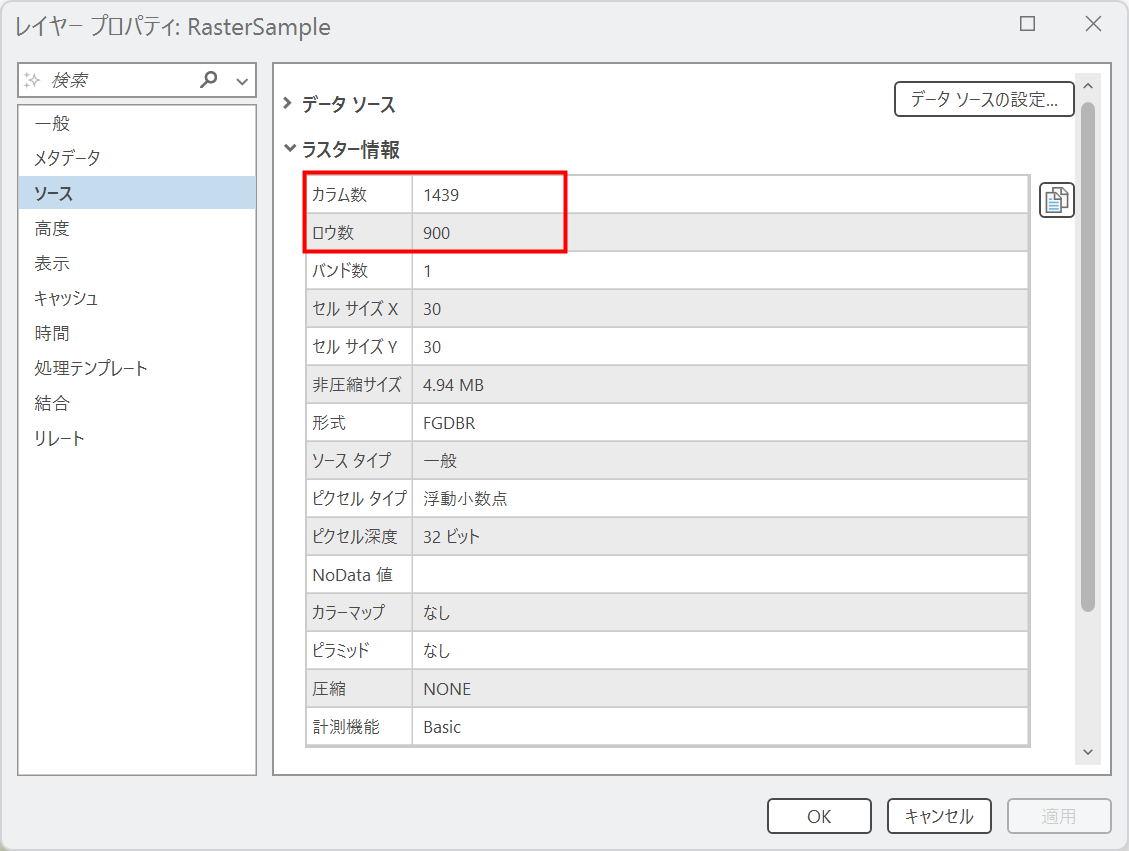

ArcGIS Pro の [コンテンツ] ウィンドウにてラスターデータを右クリック → [プロパティ] を選択 → [レイヤープロパティ] ウィンドウにて [ソース] タブ → [ラスター情報] を展開してカラム数（列）とロウ数（行）の値を調べます。
ラスターデータのピクセルと同じサイズのメッシュポリゴンを作成します。

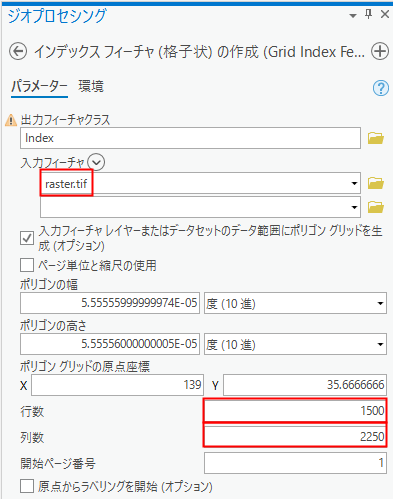

[解析] タブ → [ツール] → [ツールボックス] → [カートグラフィツール] → [マップシリーズ] → [インデックスフィーチャ (格子状) の作成 (Grid Index Features)] ツール

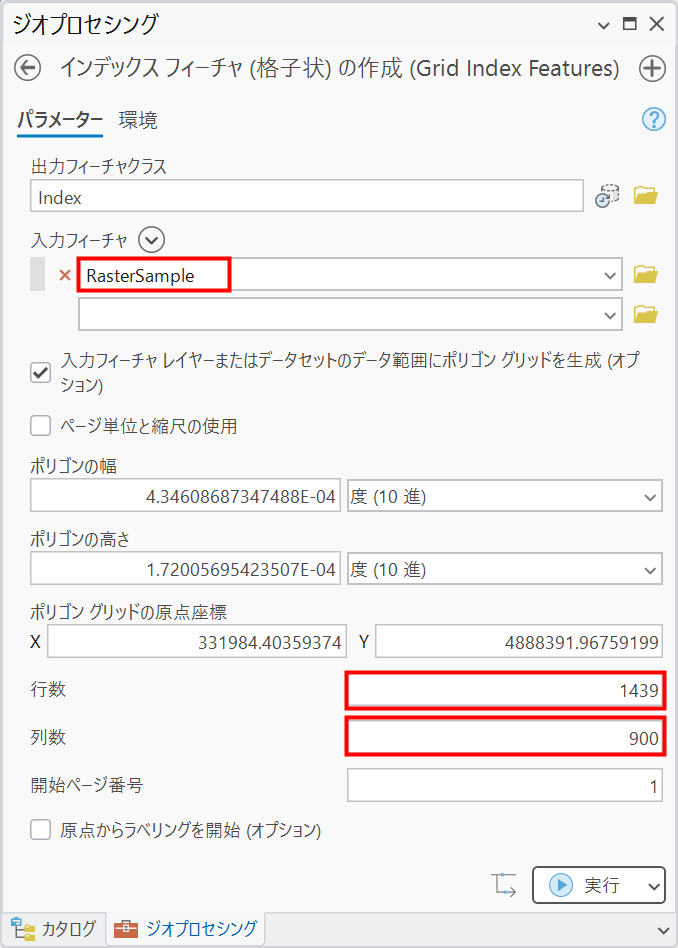

※[入力フィーチャ] にラスターデータを設定し、[行数] にロウ数の値を [列数] にカラム数の値を設定します。
ラスターデータをポイントデータに変換します。

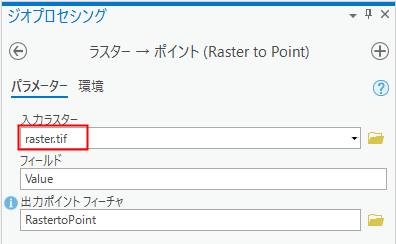

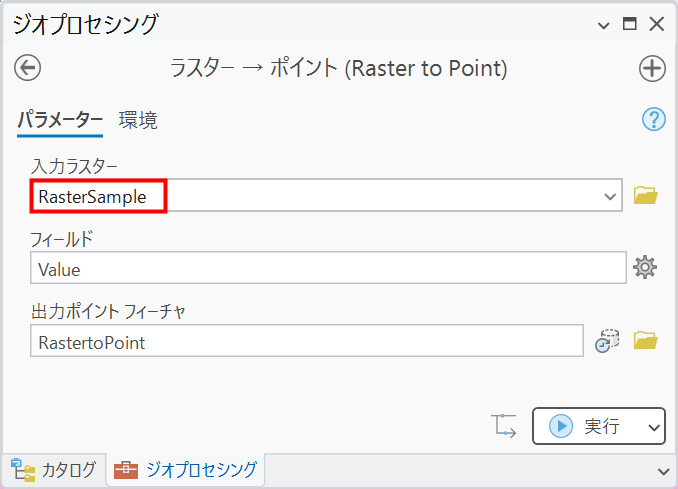

[解析] タブ → [ツール] → [ツールボックス] → [変換] ツール → [ラスターから変換] → [ラスター → ポイント (Raster to Point)] ツール
メッシュポリゴンにポイントデータの値を付与します。

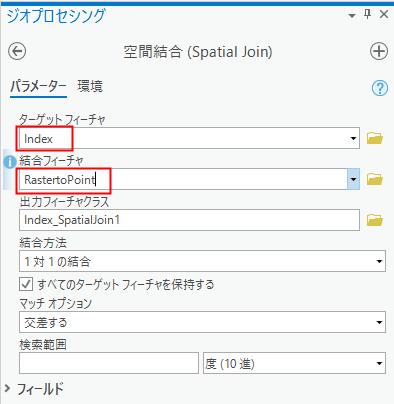

[解析] タブ → [ツール] → [ツールボックス] → [解析] ツール → [オーバーレイ] → [空間結合 (Spatial Join)] ツール

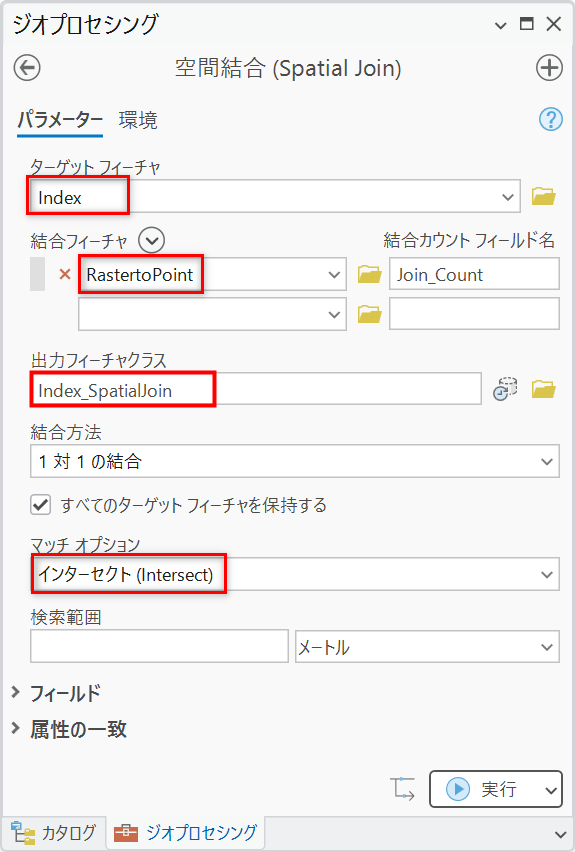

※[ターゲットフィーチャ] にメッシュポリゴン、[結合フィーチャ] にポイントデータを設定します。

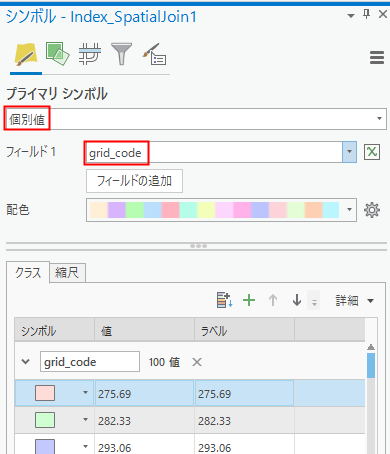

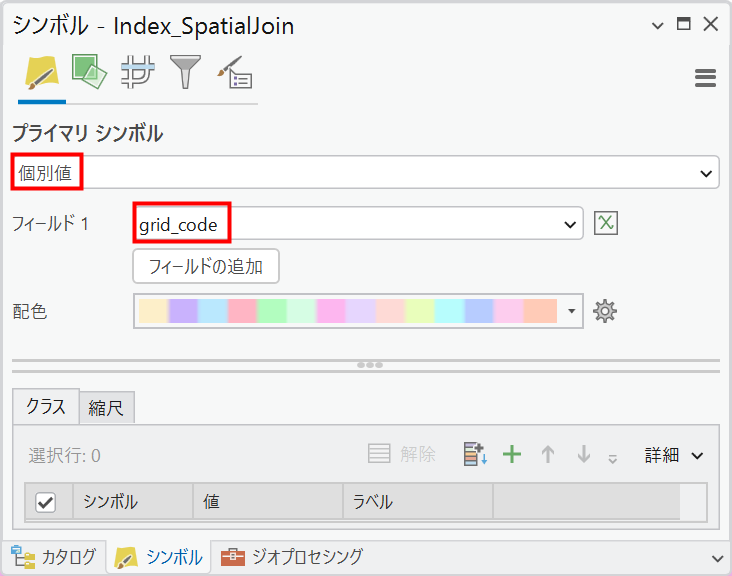

必要に応じて、 [コンテンツ] ウィンドウにてメッシュポリゴンを右クリック → [シンボル] より任意のシンボル設定を行います。
