ArcGIS Pro : ポリゴンを分割する方法

ナレッジ番号：3378 | 登録日：2023/05/29 | 更新日：2024/11/21

概要

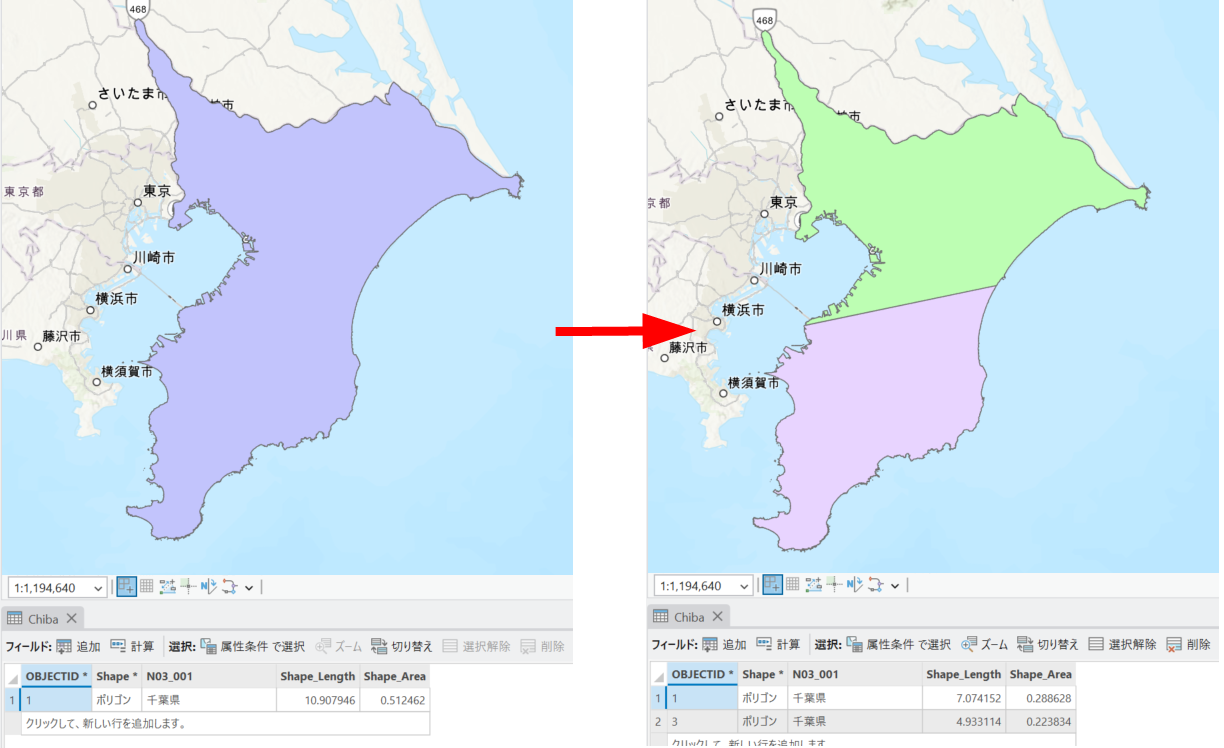

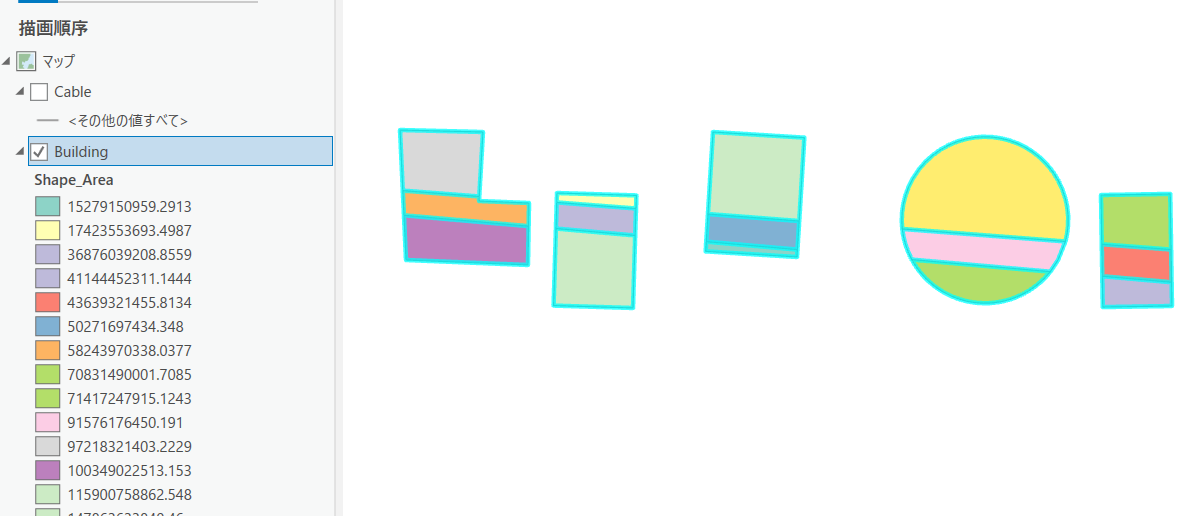

分割したいポリゴンが少ない場合・多い場合に分けて分割方法をご紹介します。

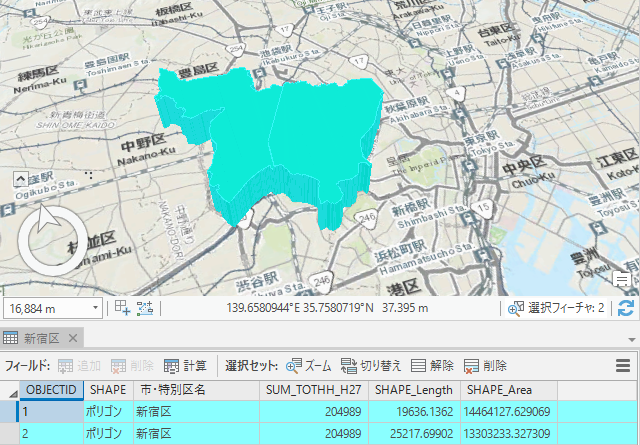

ArcGIS Pro では、2D および 3D の単一または複数の図形（ポリゴン、ライン）を分割することができます。分割後、親フィーチャのフィールドの属性値は分割された子フィーチャにコピーされます。子フィーチャがジオデータベースのフィーチャクラスの場合、「SHAPE_Length」と「SHAPE_Area」のフィールドの属性値が更新されます。属性ドメインを設定している場合、属性ドメインのスプリットポリシーに基づき属性値を引き継ぎます。

分割したいポリゴンが少なく手動でポリゴンを分割する場合
分割したいポリゴンが多い場合
- [フィーチャ修正] ツールを使う場合
- サンプルジオプロセシングツールを使う場合

分割したいポリゴンが少なく手動でポリゴンを分割する場合

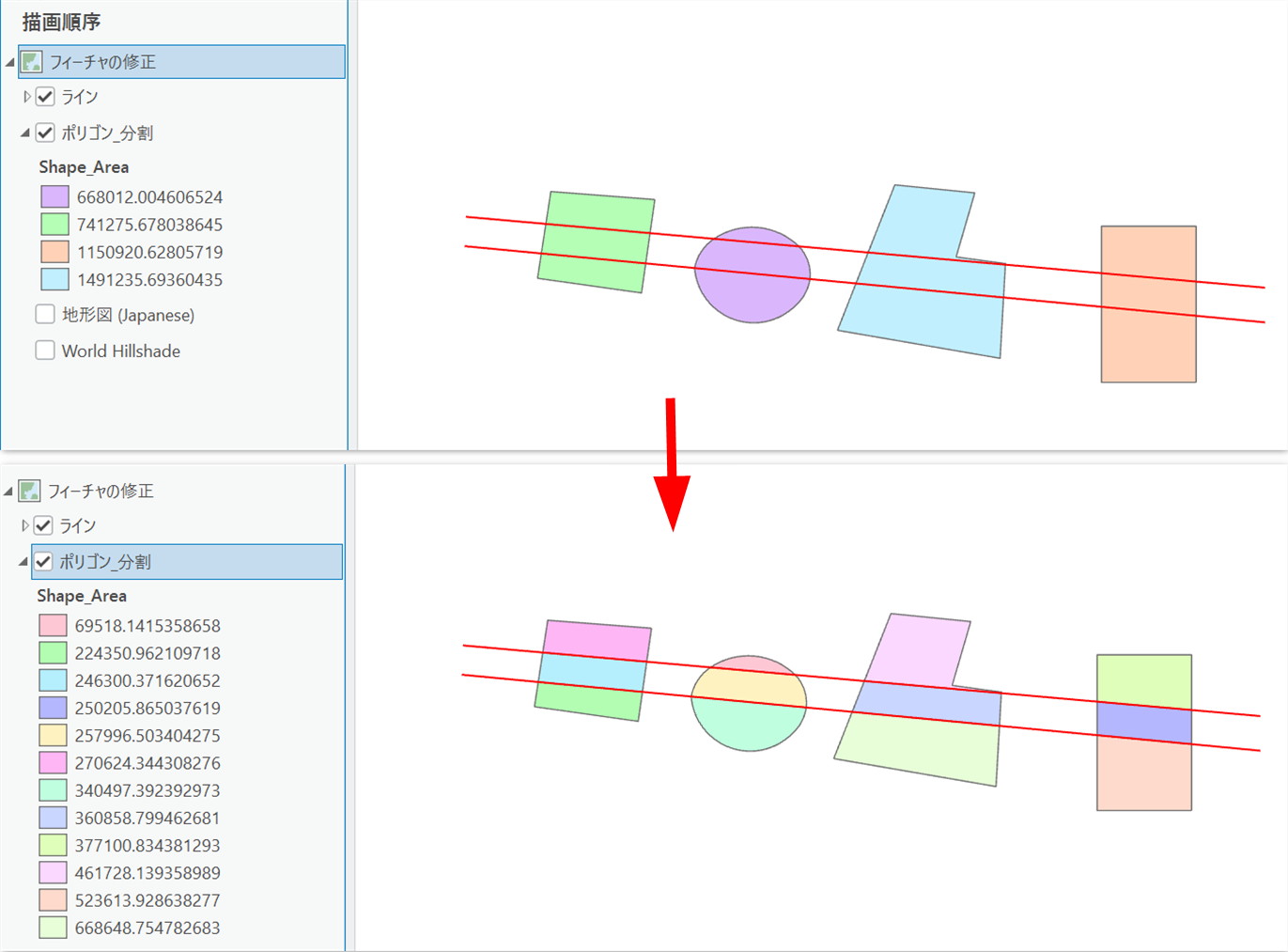

マップもしくはシーン上に分割したいフィーチャを表示させます。

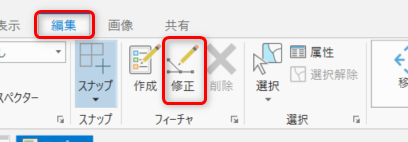

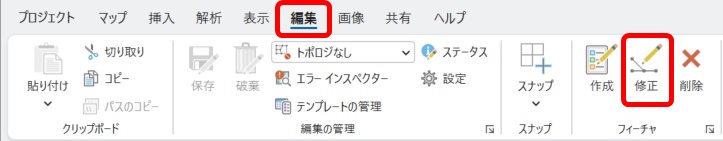

[編集] タブの [フィーチャの修正] をクリックし、[フィーチャ修正] ウィンドウを開きます。

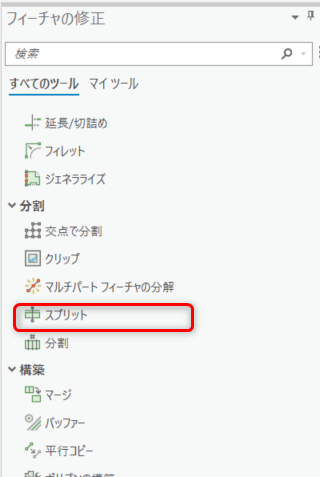

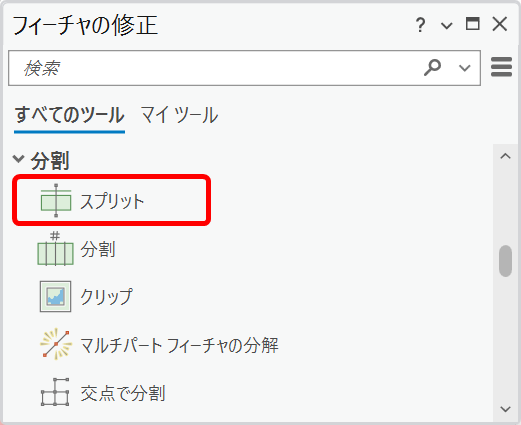

[フィーチャ修正] ウィンドウの [スプリット] をクリックします。

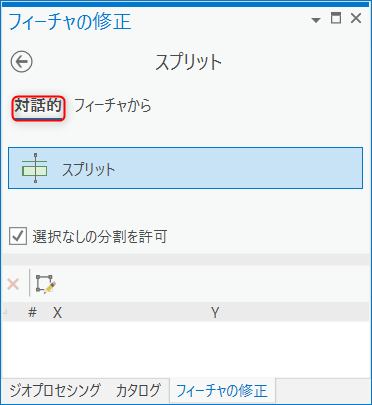

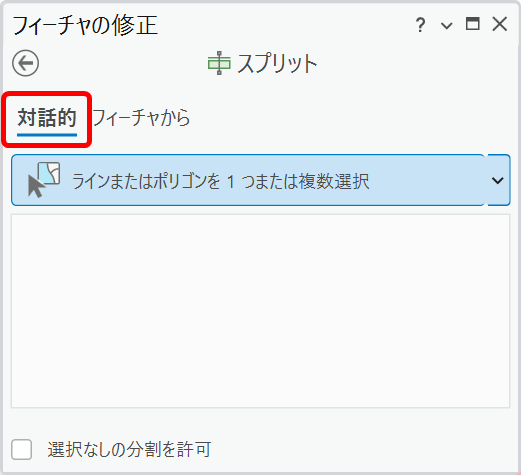

[対話的] タブをクリックします。
次のいずれかの操作をします。

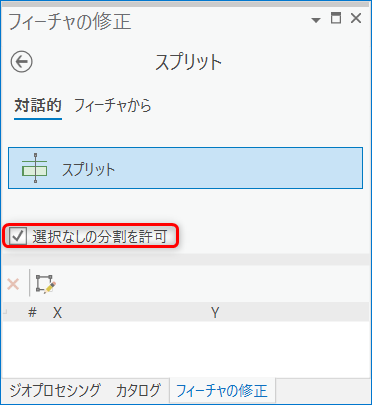

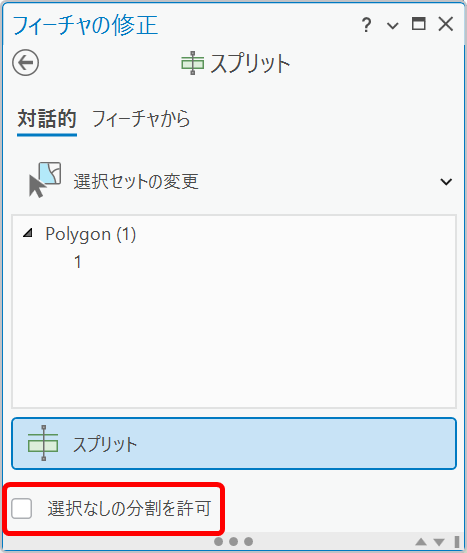

- [選択なしの分割を許可] をクリックし、作成ツールバーのパレット上の任意のツールを使い、フィーチャを横切るように起点と終点をクリックし、ダブルクリックで完了します。
- マウスが選択になっていることを確認、分割したいフィーチャを選択し、作成ツールバーのパレット上の任意のツールを使い、フィーチャを横切るように起点と終点をクリックし、ダブルクリックで完了します。

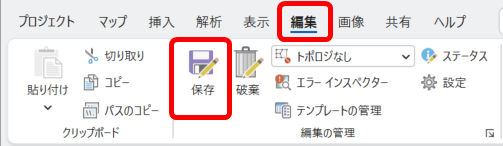

[編集] タブの [保存] をクリックします。

分割したいポリゴンが多い場合

[フィーチャの修正] ツールを使う場合

マップもしくはシーン上に分割したいフィーチャを表示させます。
[編集] タブの [フィーチャの修正] をクリックし、[フィーチャ修正] ウィンドウを開きます。
[フィーチャ修正] ウィンドウの [スプリット] をクリックします。

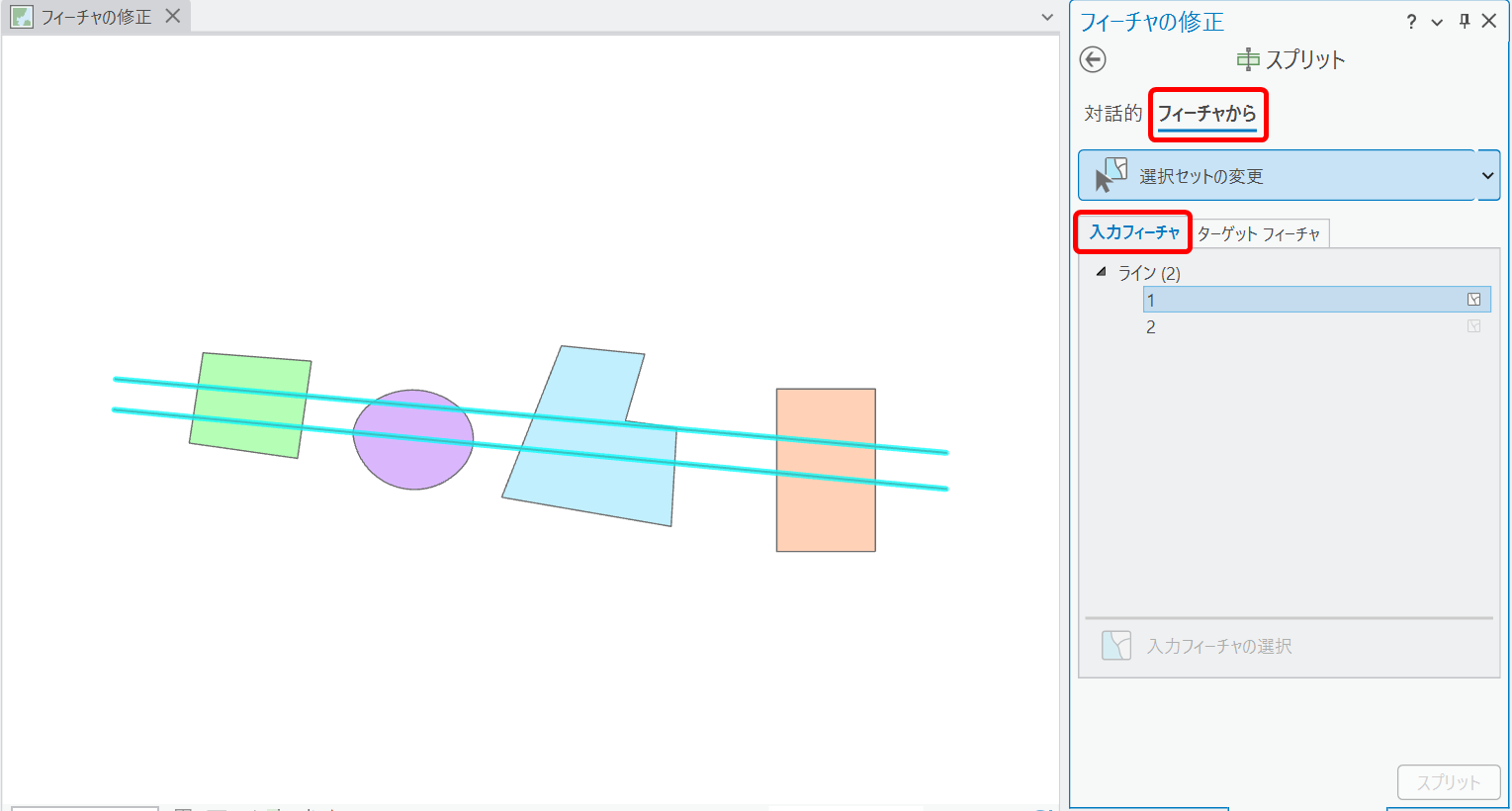

[フィーチャから] タブをクリックします

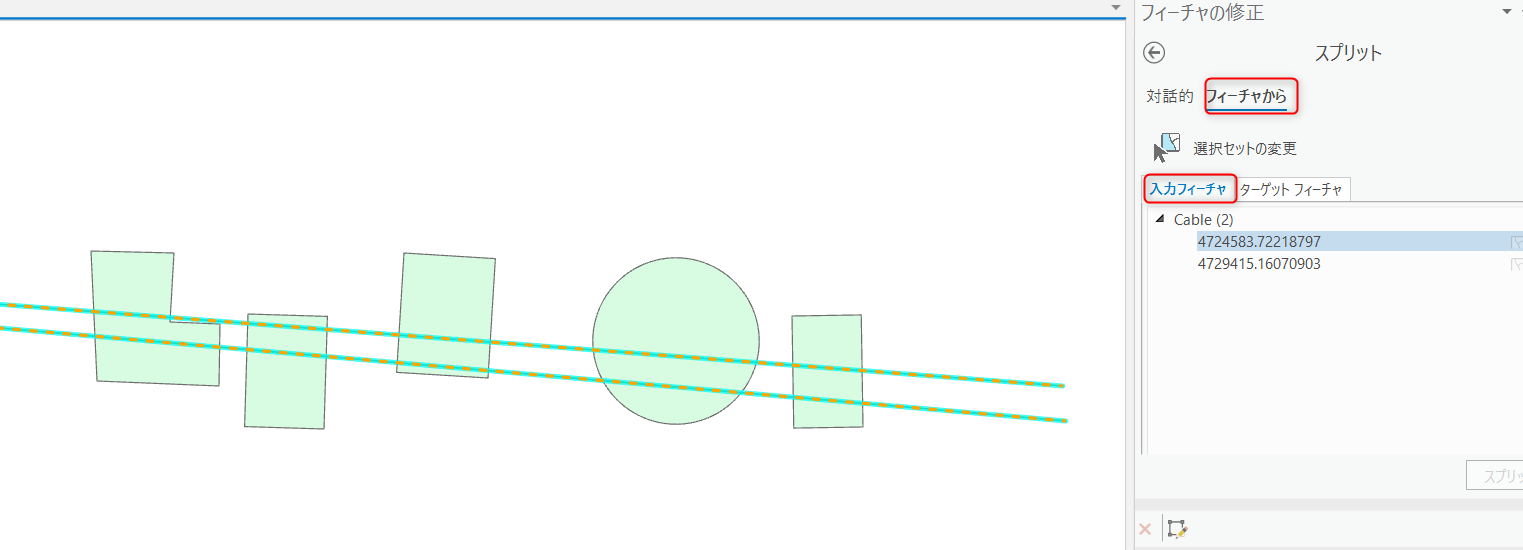

[入力フィーチャ] のタブをクリックし、マップ上で分割するフィーチャを選択します。
※複数選択したい場合は [Shift] キーを押しながら複数のフィーチャを選択します。

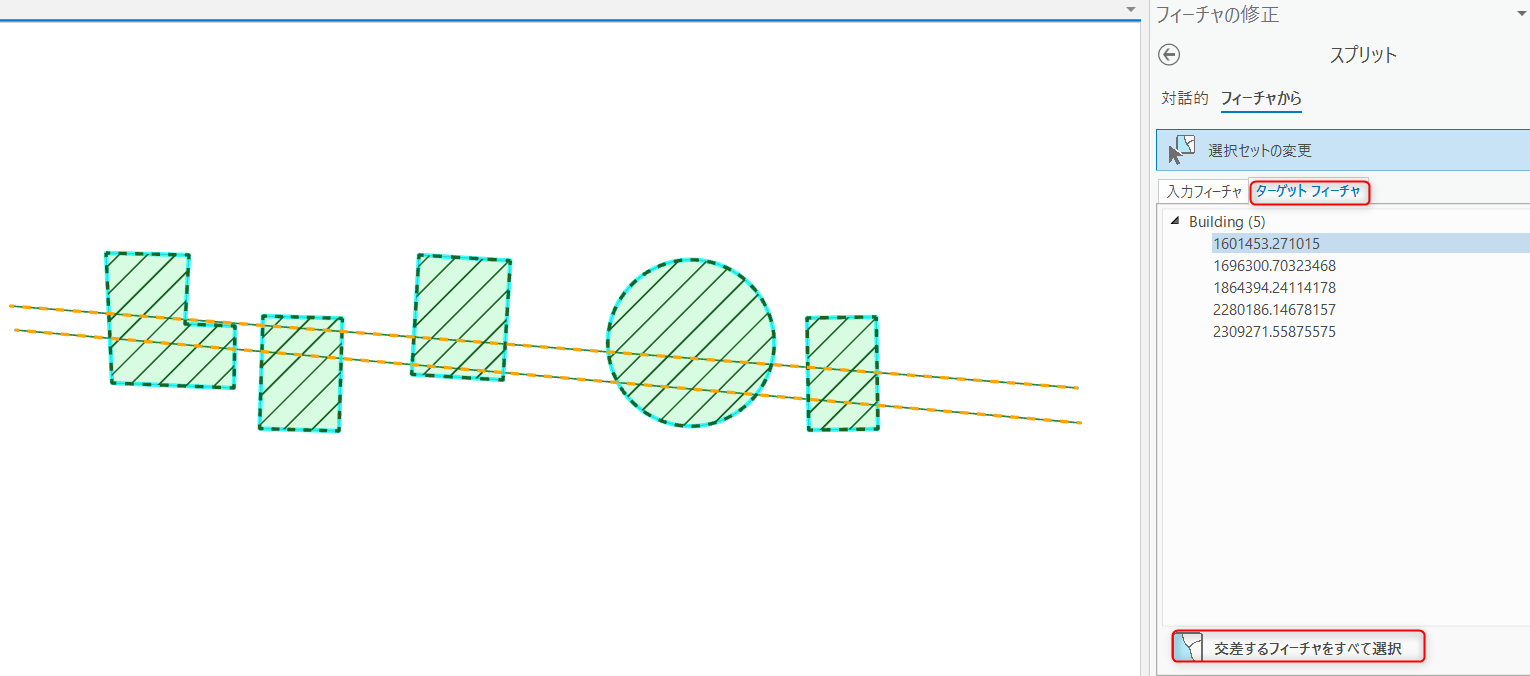

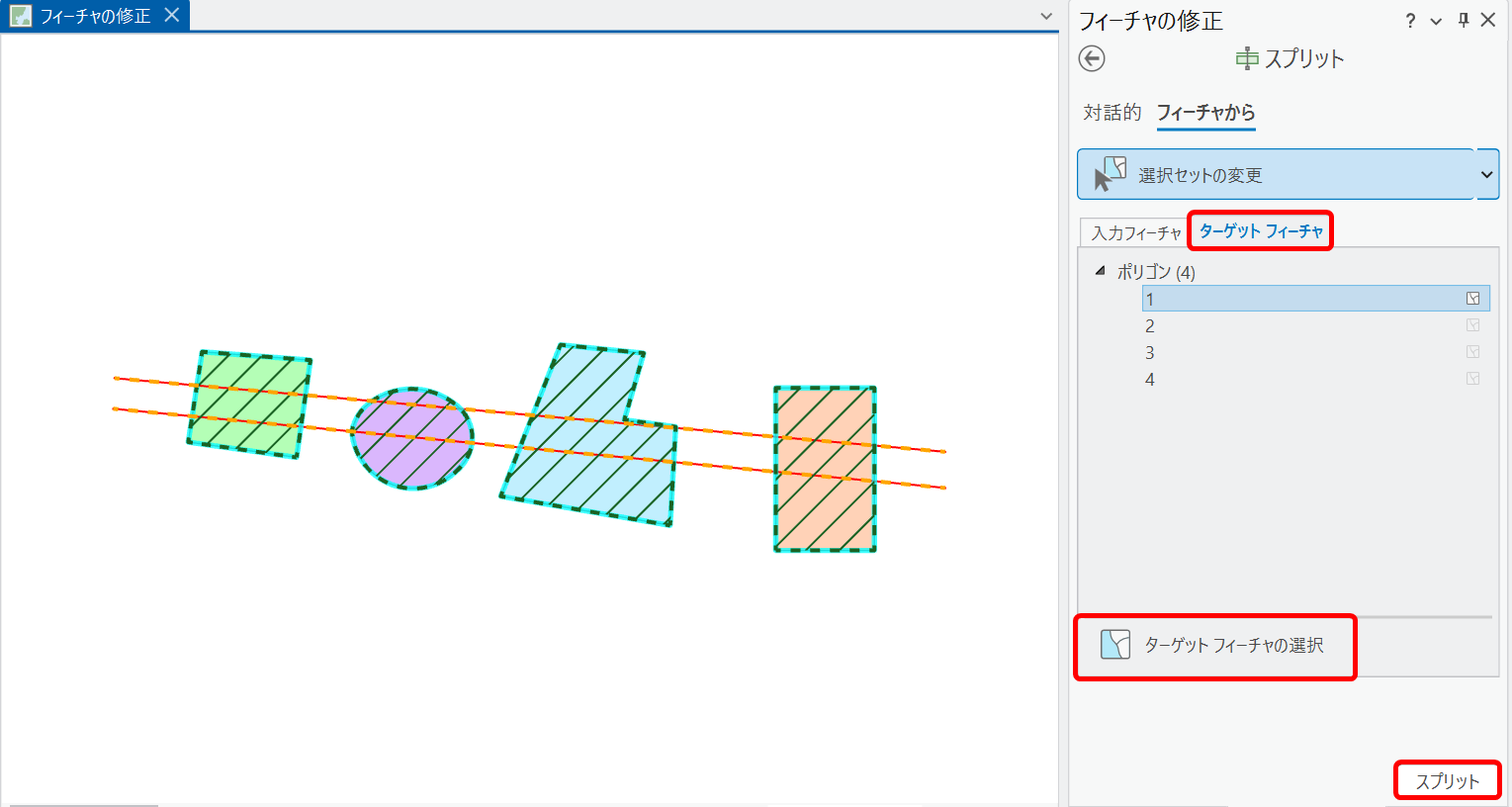

[ターゲットフィーチャ] のタブをクリックし、マップ上で分割されるフィーチャを選択します。
※分割するフィーチャと分割されるフィーチャが交差している場合は [交差するフィーチャをすべて選択] をクリックします。
[スプリット] をクリックします。
[編集] タブの [保存] をクリックします。

サンプルジオプロセシングツールを使う場合

EJPyConv ツールは ArcPy で書かれた ArcGIS Pro 用の複数のツールが含まれている「サンプルジオプロセシングツールボックス」です。ArcGIS Pro へツールボックスを追加することで、各種ジオプロセシングツールとして利用が可能です。EJPyConv ツールの ArcGIS Pro への設定方法はこちらをご参照ください。※なお、EJPyConv ツールはサポート対象外となっております。

手順

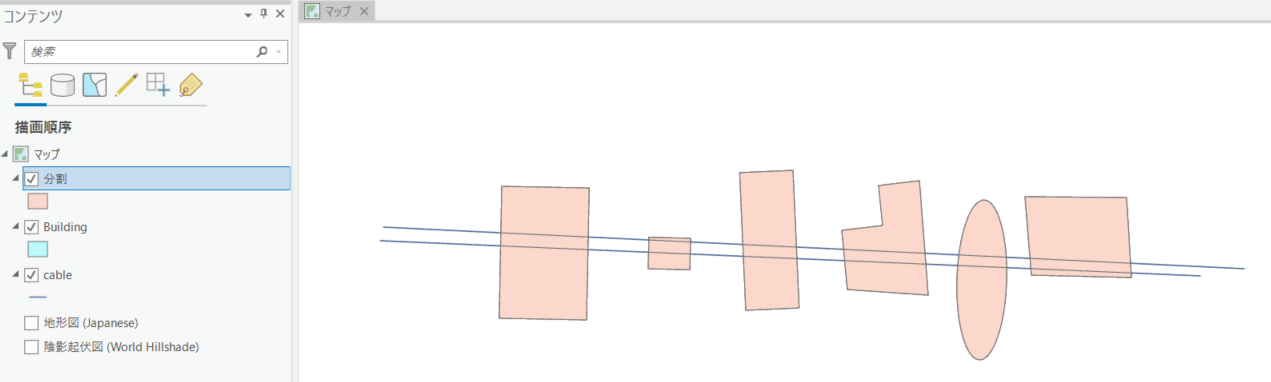

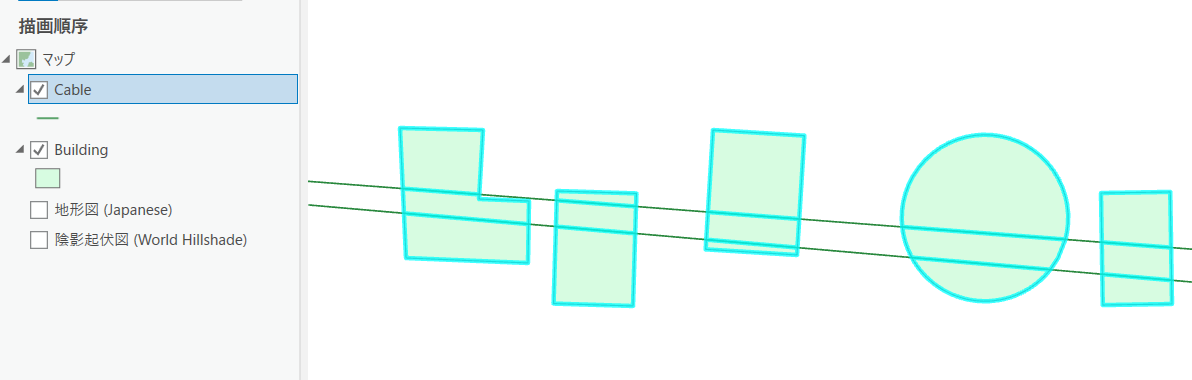

EJPyConv ツールの ArcGIS Pro への設定をし、分割されるポリゴンレイヤーと分割するラインレイヤーを用意します。

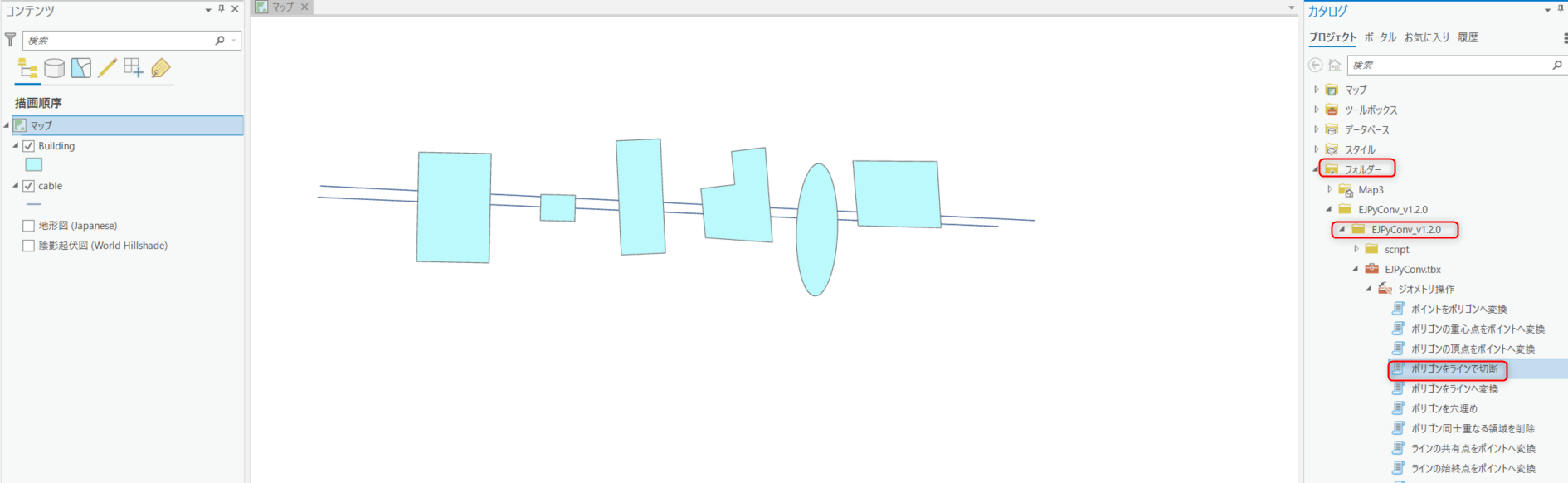

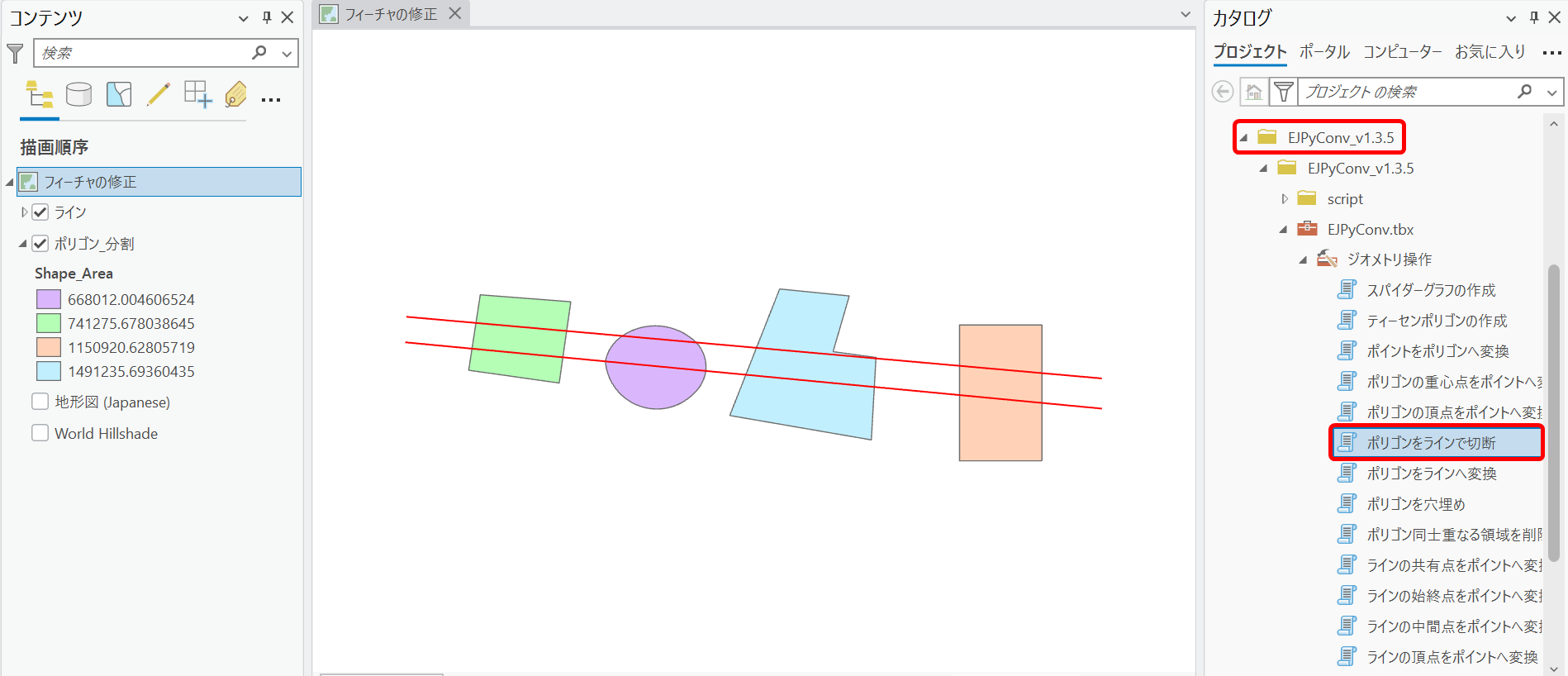

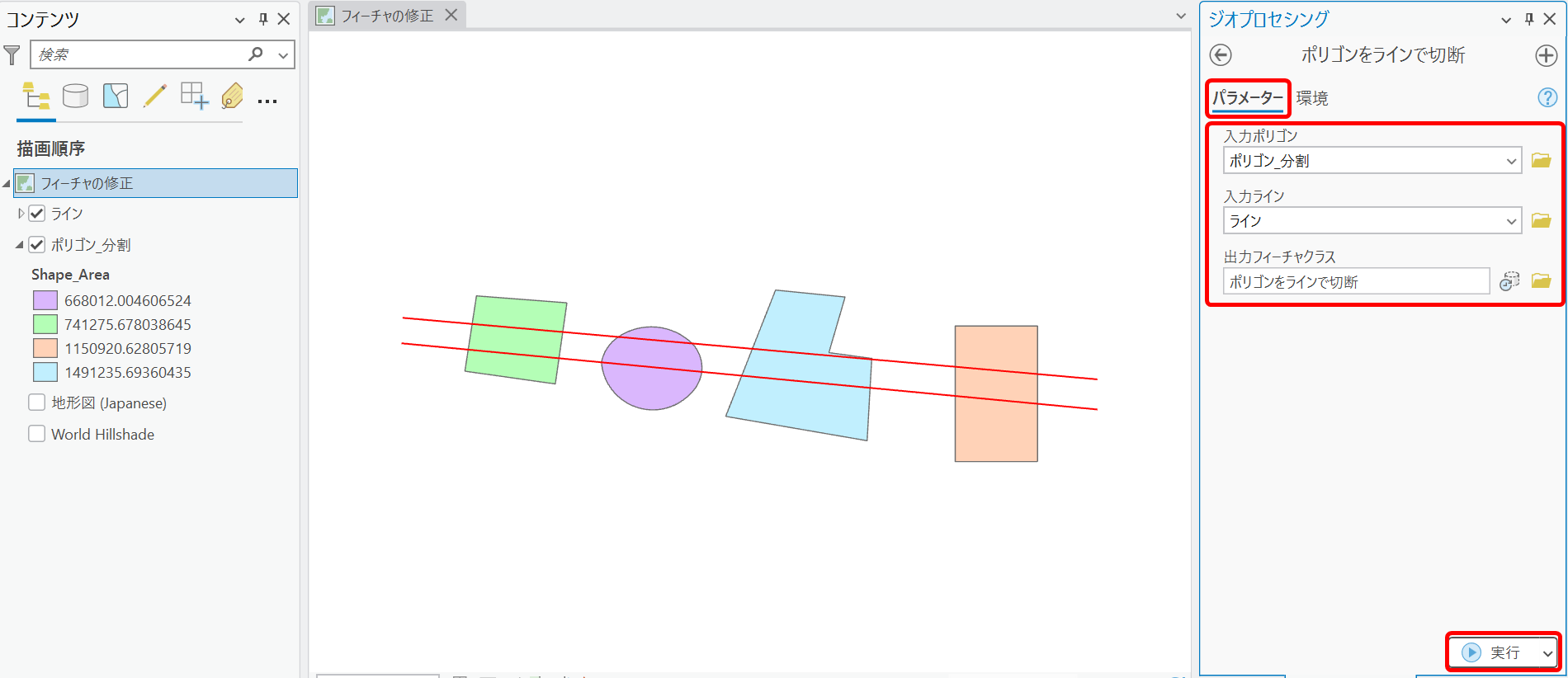

[カタログ] ウィンドウから [フォルダー] → [EJPyConv_vx.x.x] → [EJPyConv.tbx] → [ジオメトリ操作] → [ポリゴンをラインで切断] をクリックし、ジオプロセシングウィンドウを開きます。
[パラメーター] のタブをクリックします。

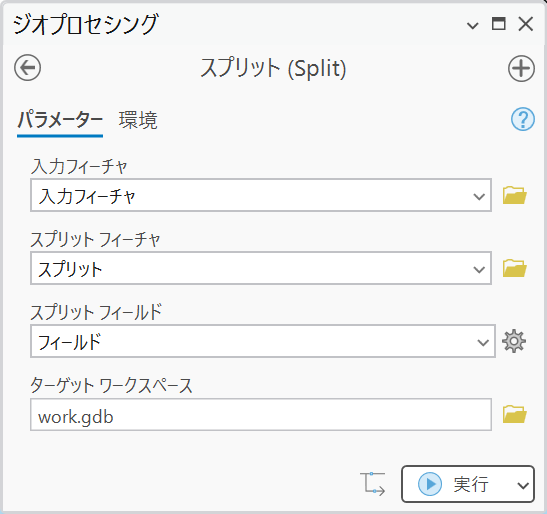

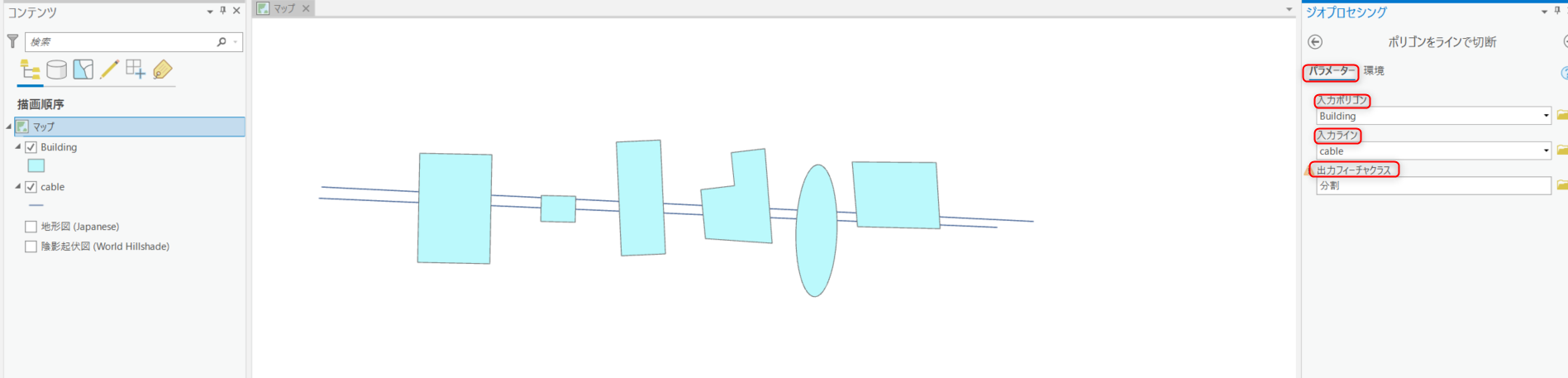

[入力ポリゴン] に分割されるポリゴンレイヤーを選択します。
[入力ライン] に分割するラインレイヤーを選択します。
※複数のラインがある場合は [Shift] キーを押しながら選択します。
[出力フィーチャクラス] に出力されるレイヤーの名前を記入します。???????

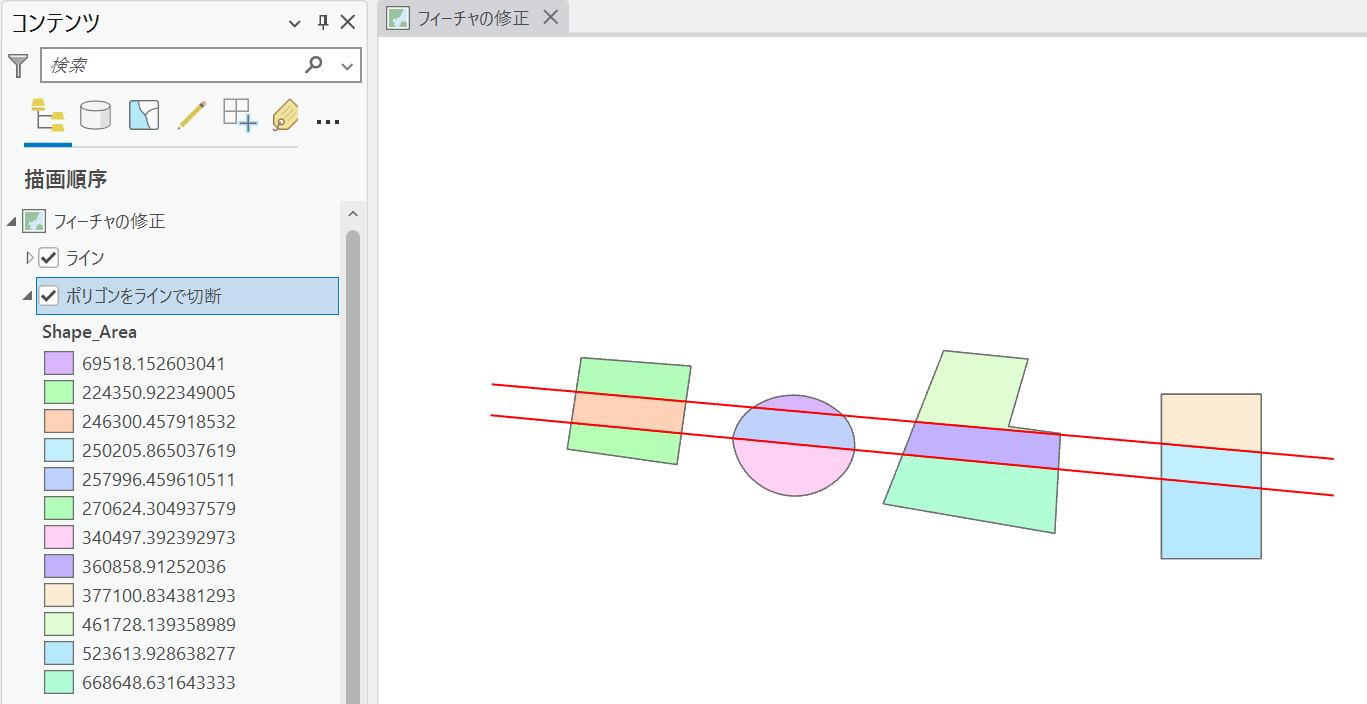

[実行] をクリックします。
[編集] タブの [保存] をクリックします。
