ArcGIS Pro: 既存フィーチャをなぞって作図したい・平行線を作図したい
ナレッジ番号：3266 | 登録日：2023/05/29 | 更新日：2024/11/21
概要
既存のフィーチャの枠線をなぞり、新しくフィーチャを作図するには、[トレース] 機能を使用します。
また、[トレース] 機能を応用して、既存のフィーチャから平行線を作図することも可能です。既存フィーチャをなぞって作図したい
- [コンテンツ] ウィンドウで編集対象となるレイヤーを選択します。

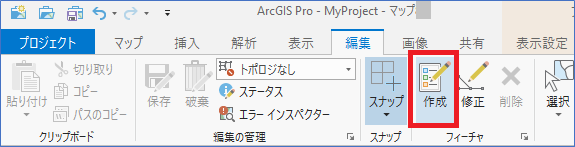

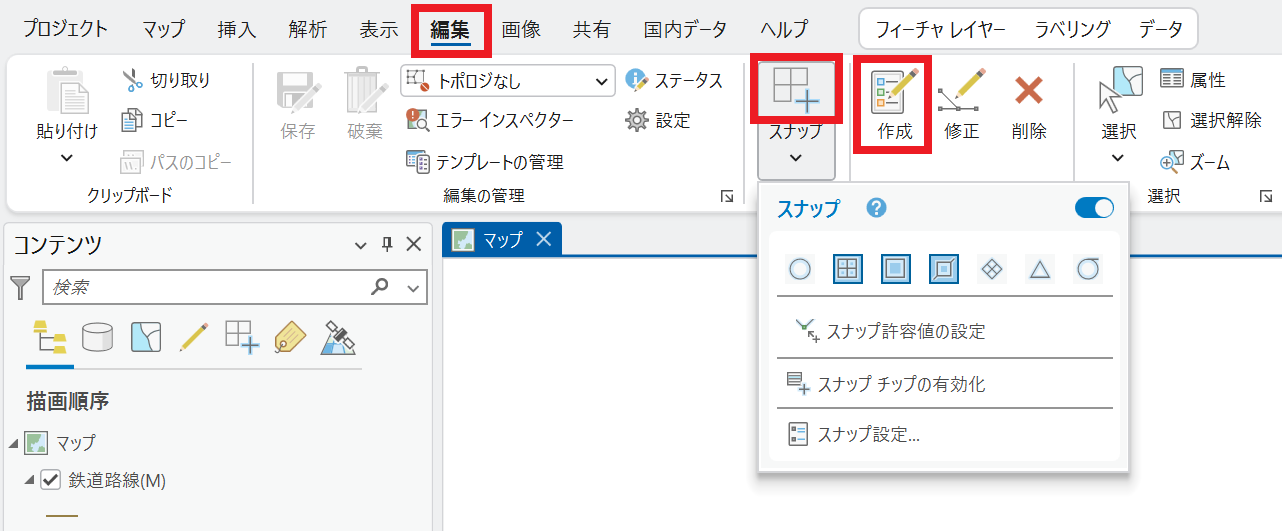

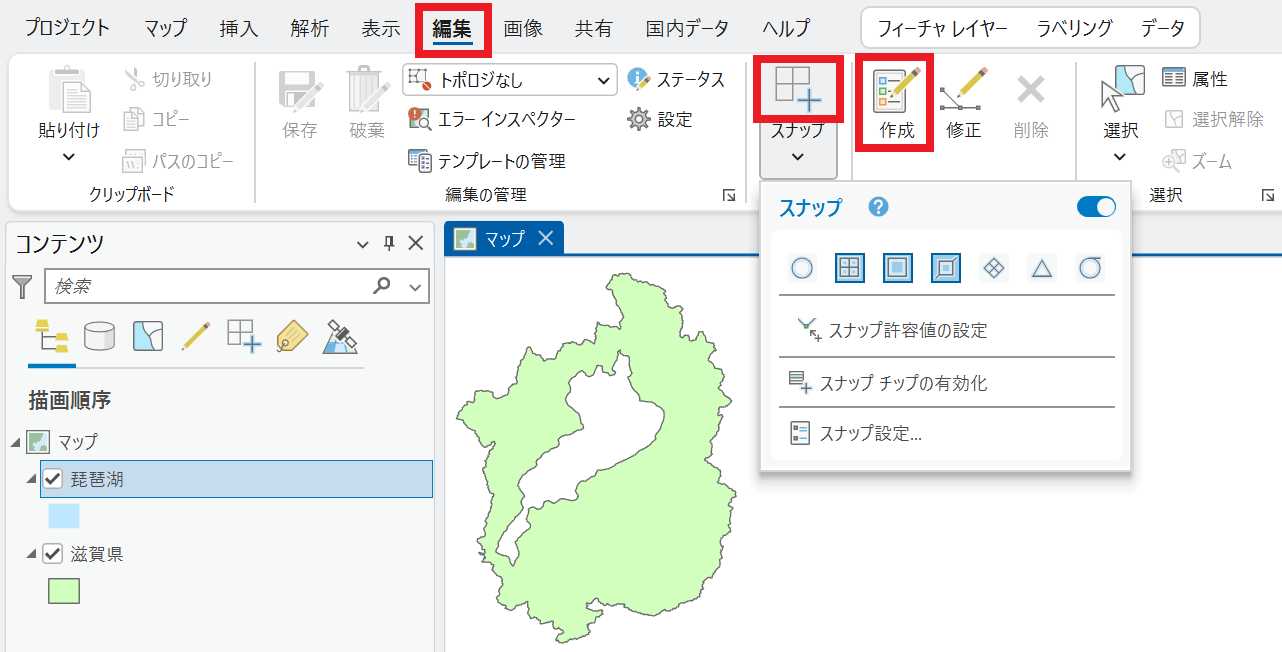

- [編集] タブ → [フィーチャ] グループ → [作成] をクリックします。

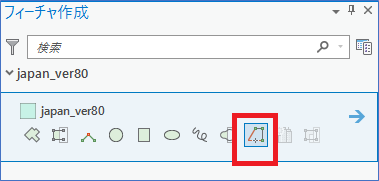

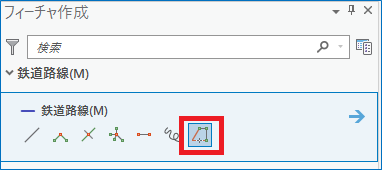

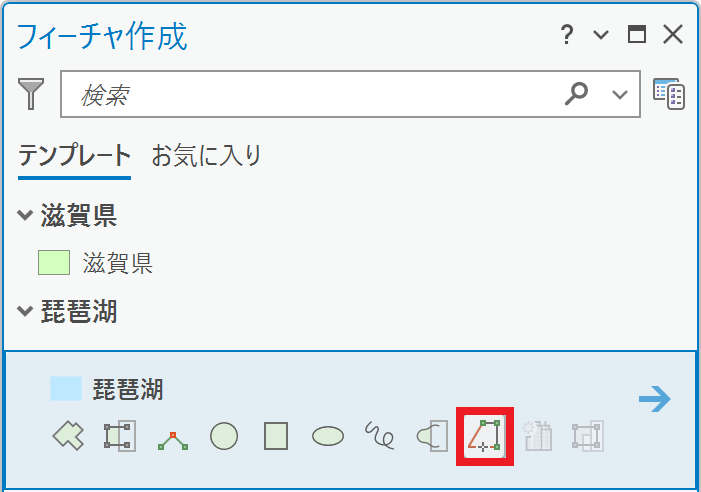

- [フィーチャ作成] ウィンドウで [トレース] を選択します。

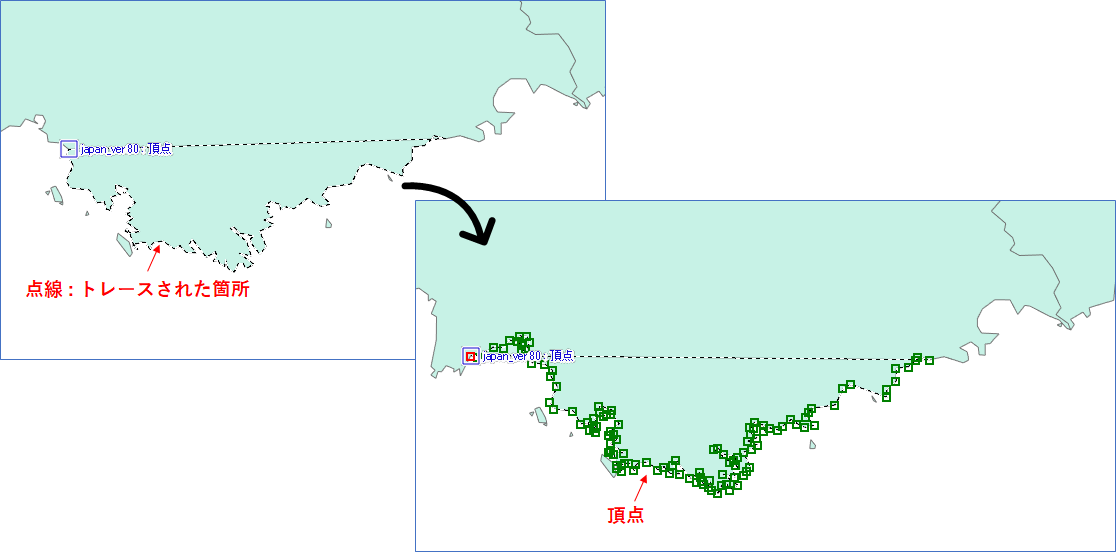

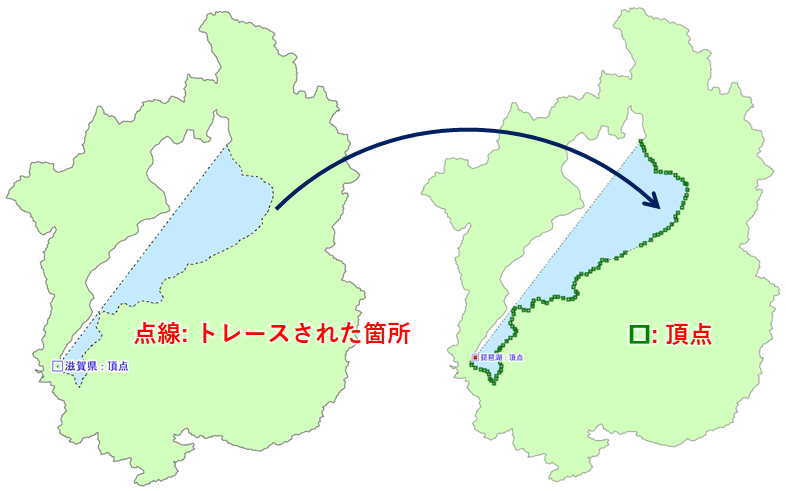

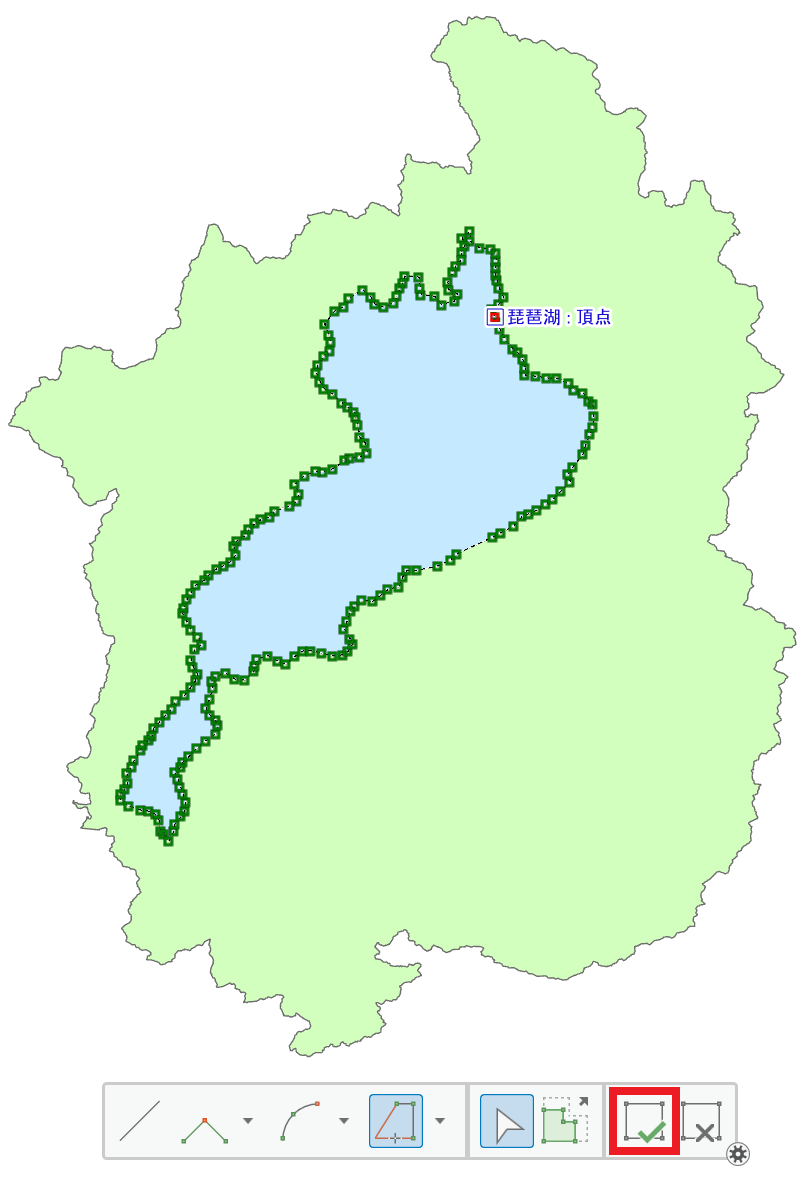

- 既存フィーチャのエッジ上 (枠線の上)をクリックし、そのままエッジ上でマウスカーソルを移動すると、トレースされた箇所に点線が表示されます。エッジ上でクリックしますと、頂点が表示されます。

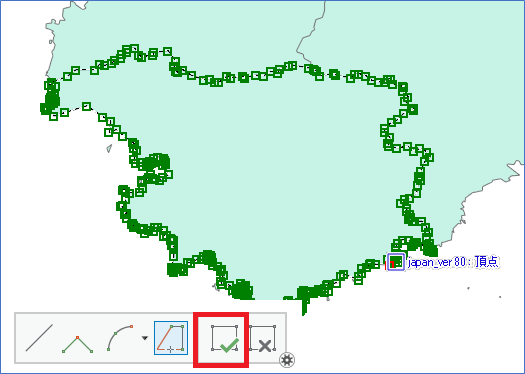

- トレースが完了したら [完了]
をクリックします。

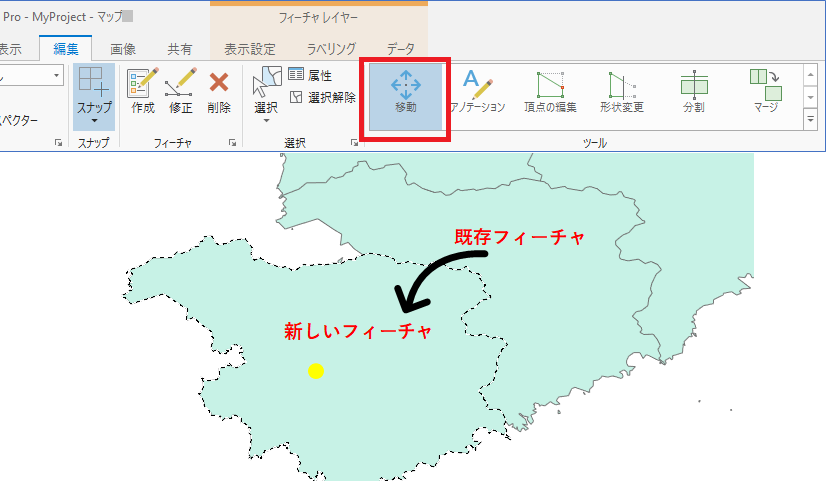

- 作図した新しいフィーチャは、既存フィーチャの上に重なっています。目視で確認したい場合は、[編集] タブ → [ツール] グループ → [移動] をクリックし、新しいフィーチャをずらしてご確認ください。
- 作図が完了しましたら、[編集] タブ → [編集の管理] グループ → [保存] をクリックし、編集内容を保存してください。
既存フィーチャから平行線を作図したい
トレースを行う際にオフセット距離を指定しておくことで、既存フィーチャから任意の距離だけずれた場所に新しいフィーチャが作図されます。
- [コンテンツ] ウィンドウで編集対象となるレイヤーを選択します。
- [編集] タブ → [フィーチャ] グループ → [作成] をクリックします。

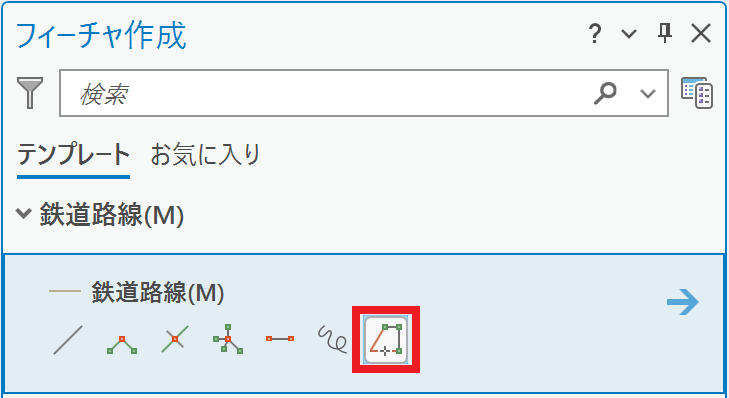

- [フィーチャ作成] ウィンドウで [トレース] を選択します。

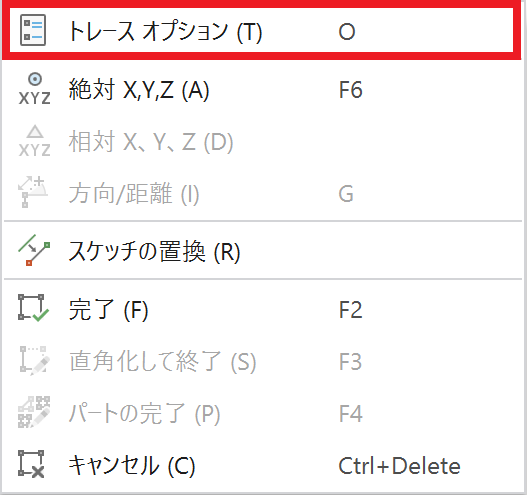

- マップ上でマウスを右クリックし、[トレース オプション] をクリックします。

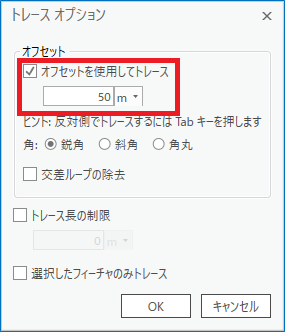

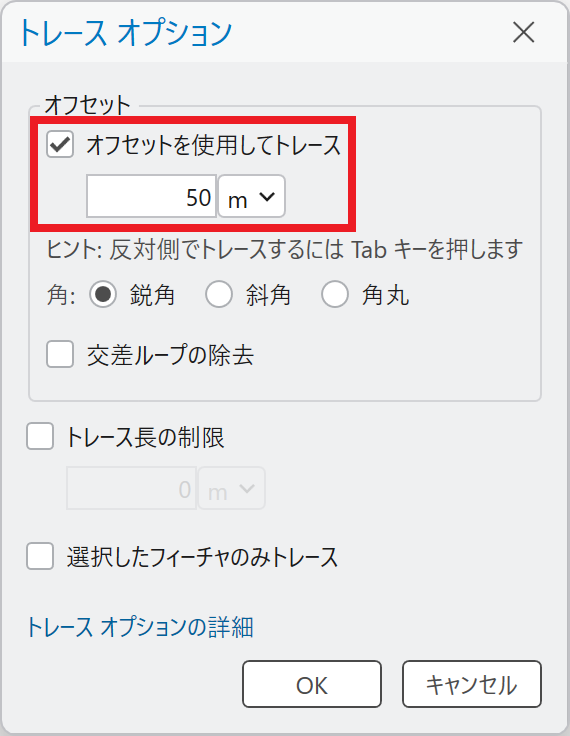

- [オフセットを使用してトレース] にチェックを入れ、その下に任意のオフセット距離を指定します。

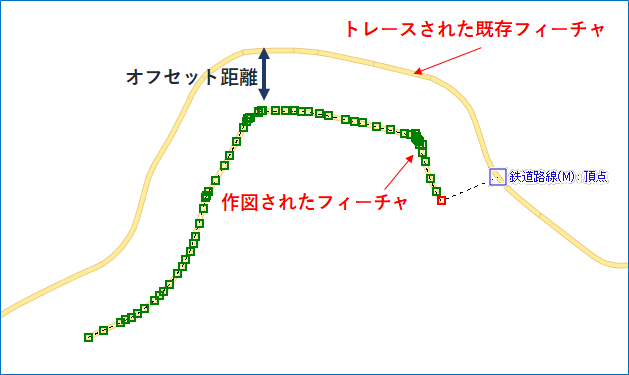

- 既存フィーチャのエッジ上をクリックし、そのままエッジ上でマウスカーソルを移動します。既存フィーチャと並列して新しいフィーチャが点線で描かれます。マウスをクリックしますと頂点が表示されます。
- トレースが完了したら [完了]
- 作図が完了しましたら、[編集] タブ → [編集の管理] グループ → [保存] をクリックし、編集内容を保存してください。
トレースがうまくいかない場合の対処方法
既存フィーチャの形状が複雑な場合に、トレースの範囲外になることがありますので、必要に応じて [XY 許容値] を調整してください。

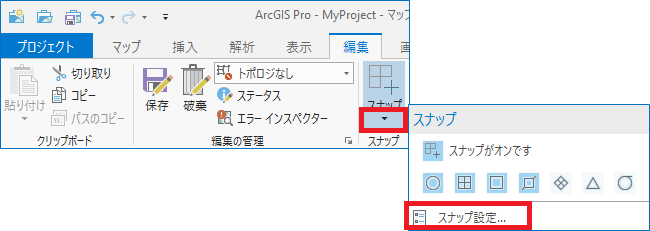

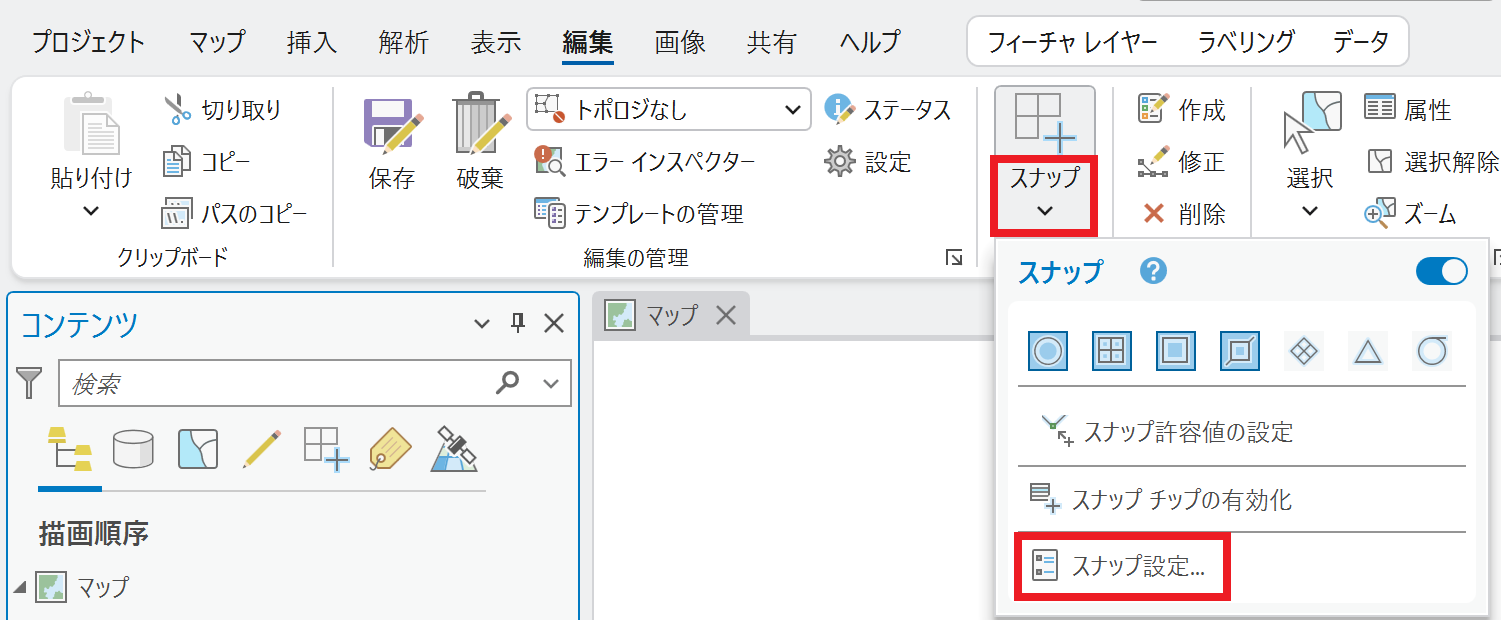

- [編集] タブ → [スナップ] グループ → [スナップ] → [スナップ設定] をクリックします。

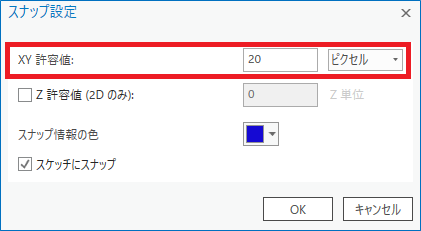

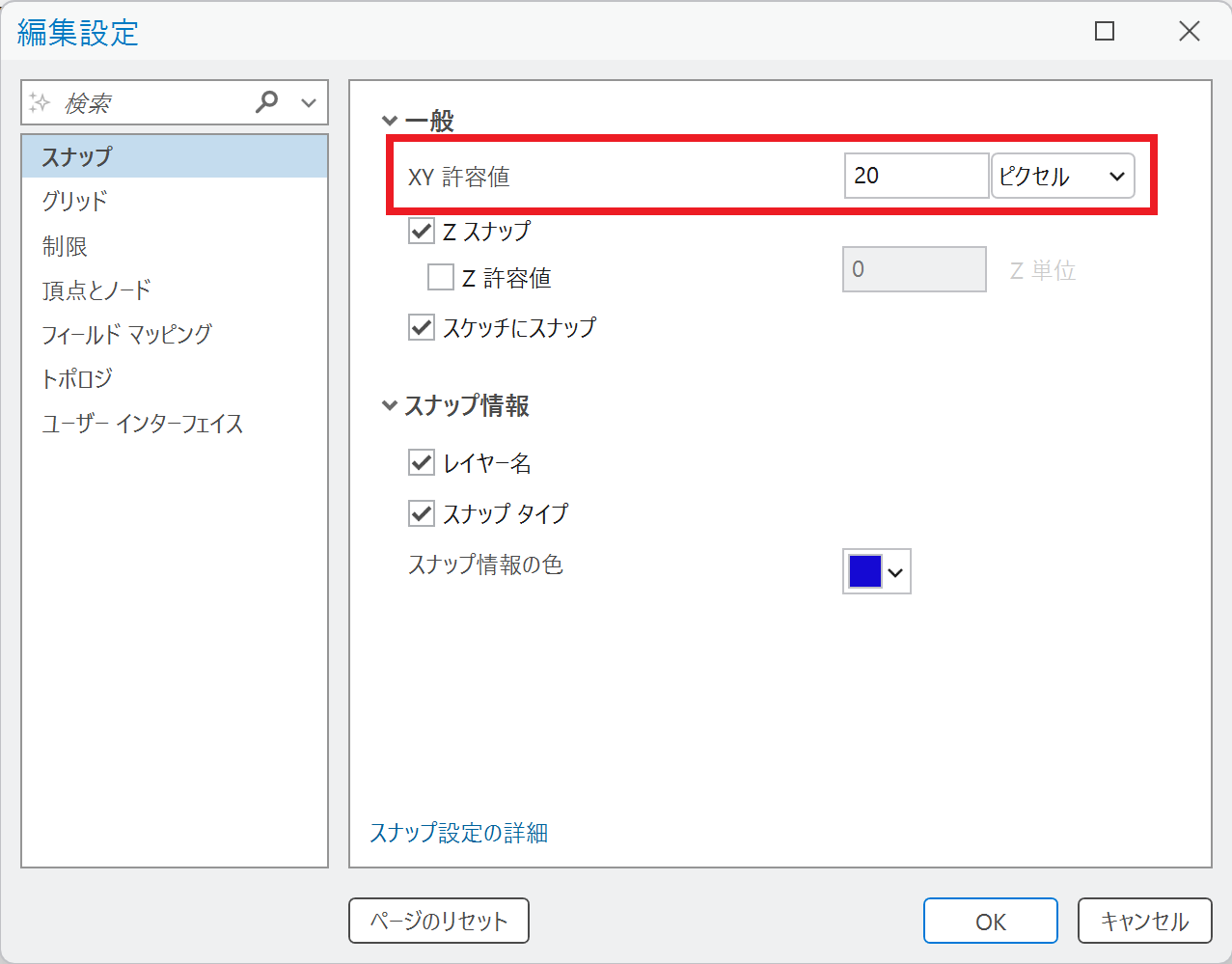

- [XY許容値] に大きい値を入力します。
