ArcGIS Pro: 特定の線分に一致するようにフィーチャ形状を変更する方法 (トレース形状に一致)

ナレッジ番号：3274 | 登録日：2023/05/29 | 更新日：2024/11/21

概要

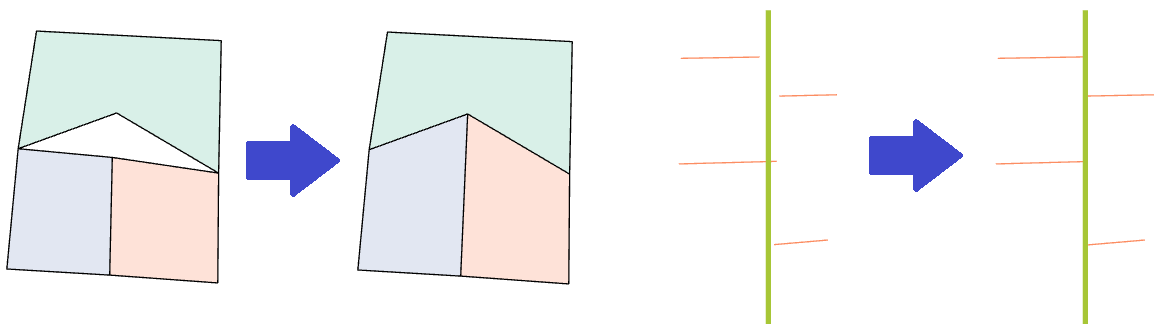

[フィーチャの修正] の [トレース形状の一致] ツールを使用することで、複数のフィーチャが関係するポリゴンの隙間の穴埋めや、複数のラインフィーチャの延長/切り詰めができます。この手順をご紹介します。

手順

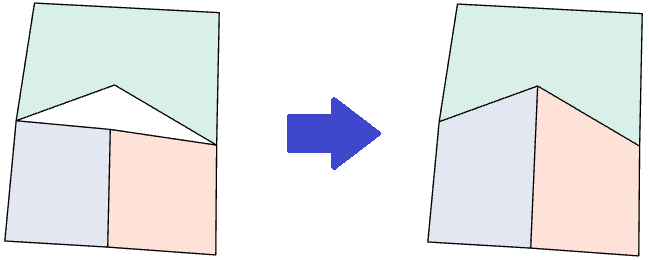

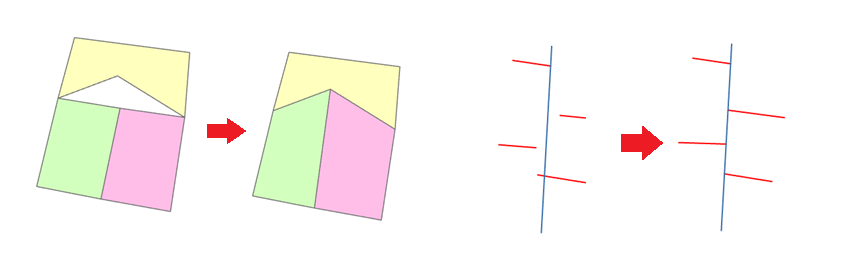

例として、以下の図のような 3 種類のポリゴンの間に出来た隙間を、緑色のポリゴンの辺に合わせて埋める場合の手順を説明します。

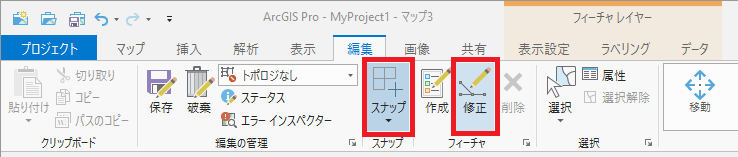

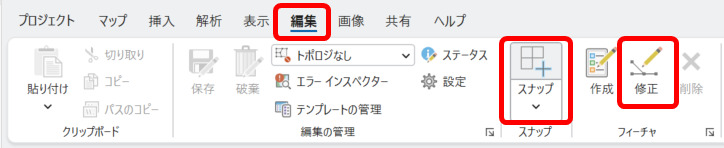

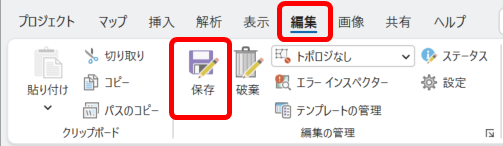

[編集] タブにある [修正] をクリックします。また [スナップ] をクリックして有効にします。

　

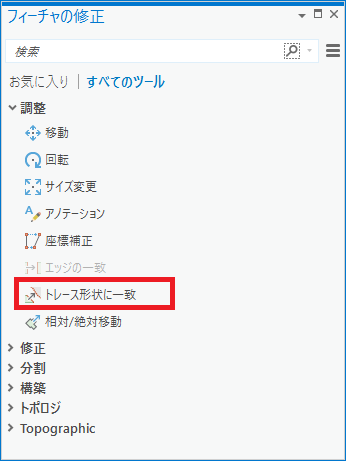

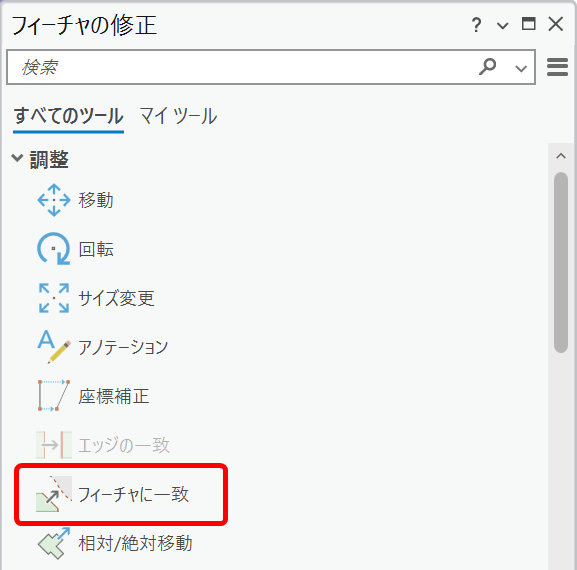

[フィーチャの修正] ウィンドウにある [調整] → [トレース形状に一致] をクリックします。

　

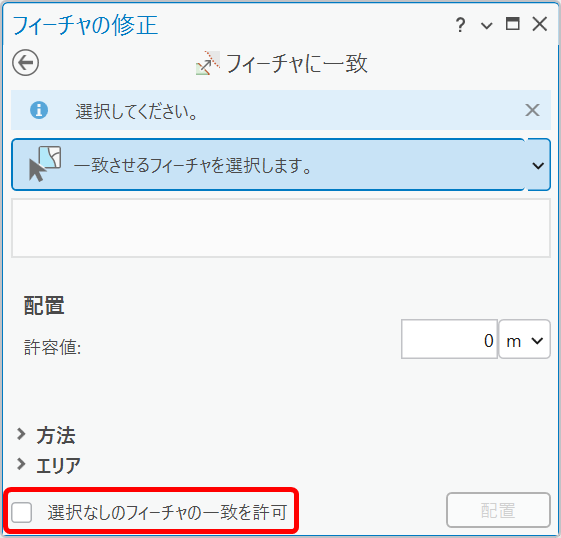

[トレース形状に一致] ウィンドウが開いたら、[選択なしのフィーチャの一致を許可] チェックボックスのチェックを外します。
ヒント: この設定により、この後の処理で形状変更するフィーチャを指定できます (選択状態のフィーチャのみが形状変更の対象となる)。もしも形状を変更するフィーチャを指定しなくてよい場合は、チェックを外さずに手順 5 に進みます。
　

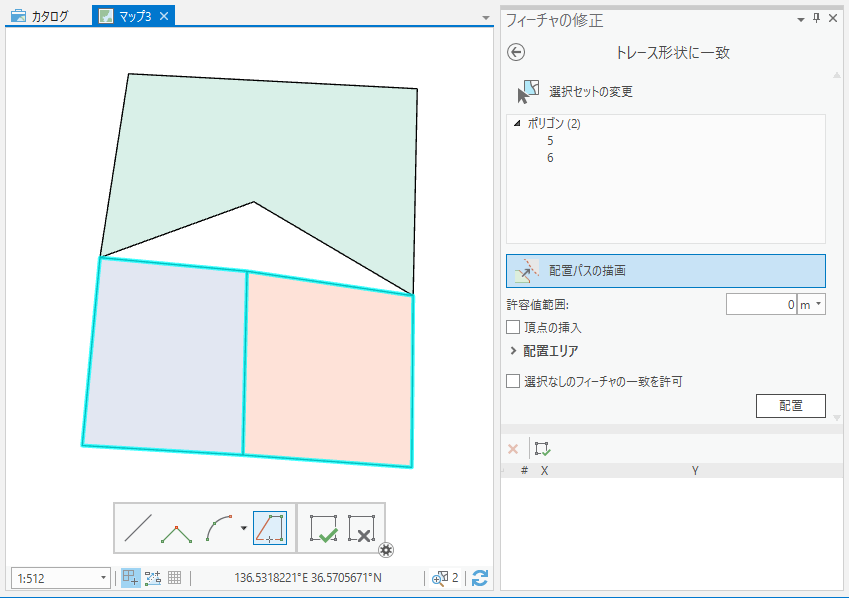

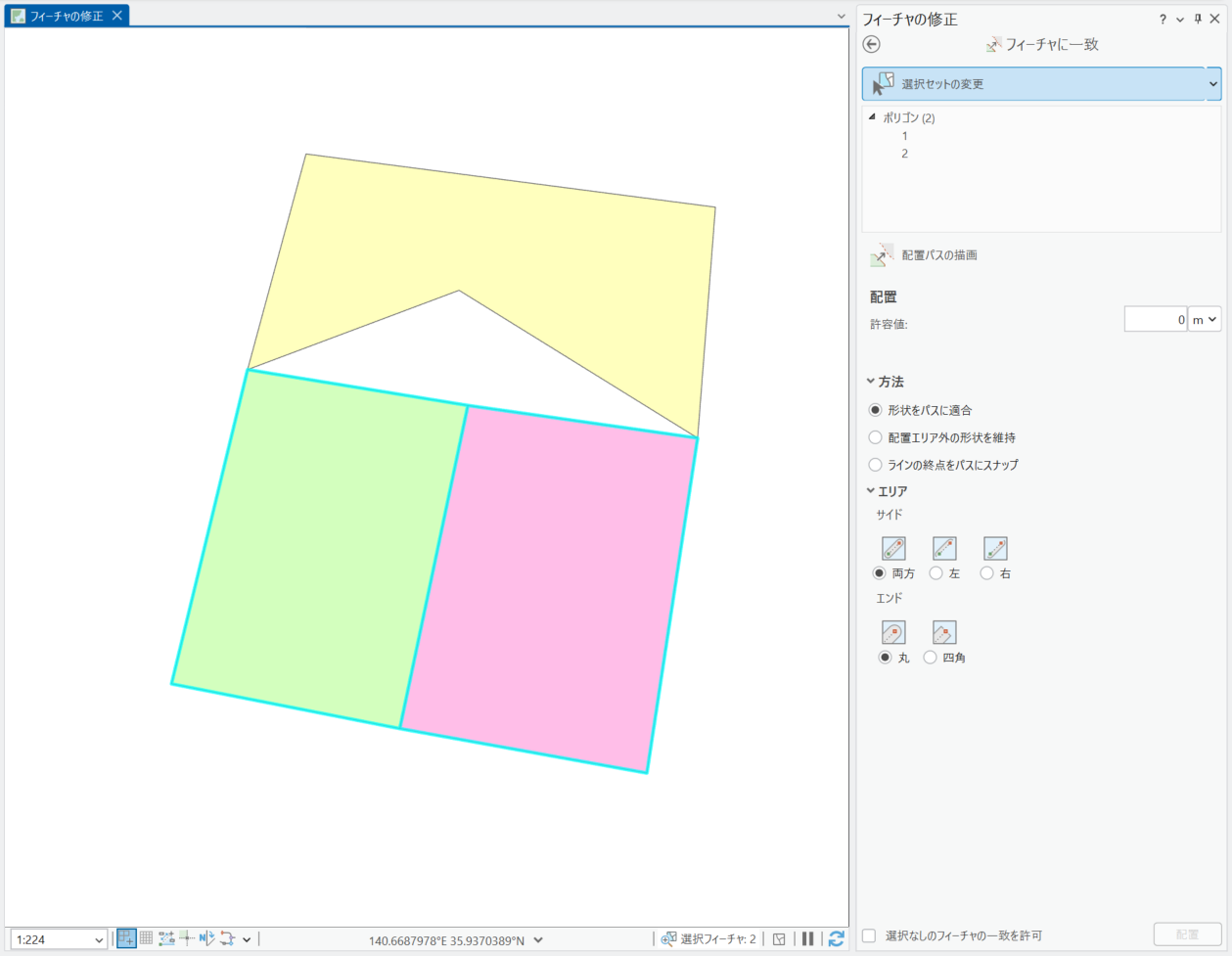

マップ上または属性テーブル上で、形状を変更するフィーチャを選択します。今回の例では水色とピンクのポリゴンを選択します。

　

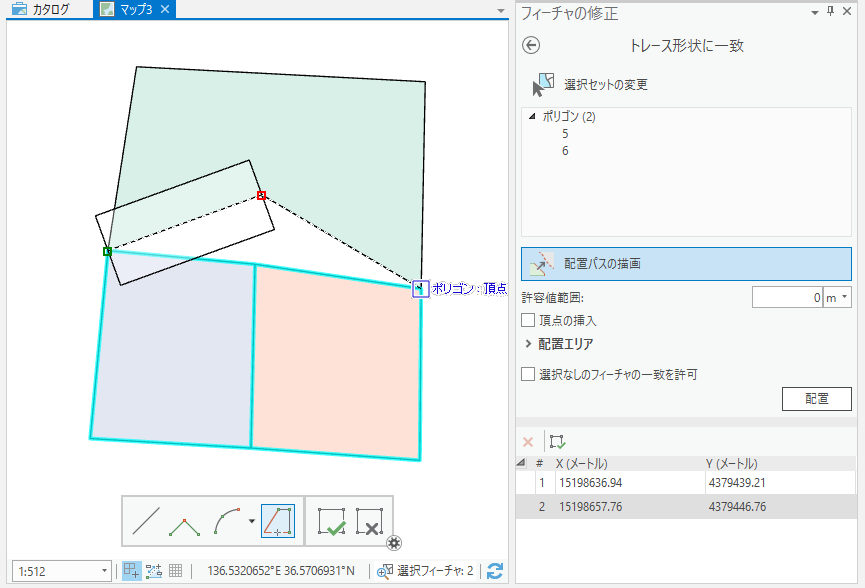

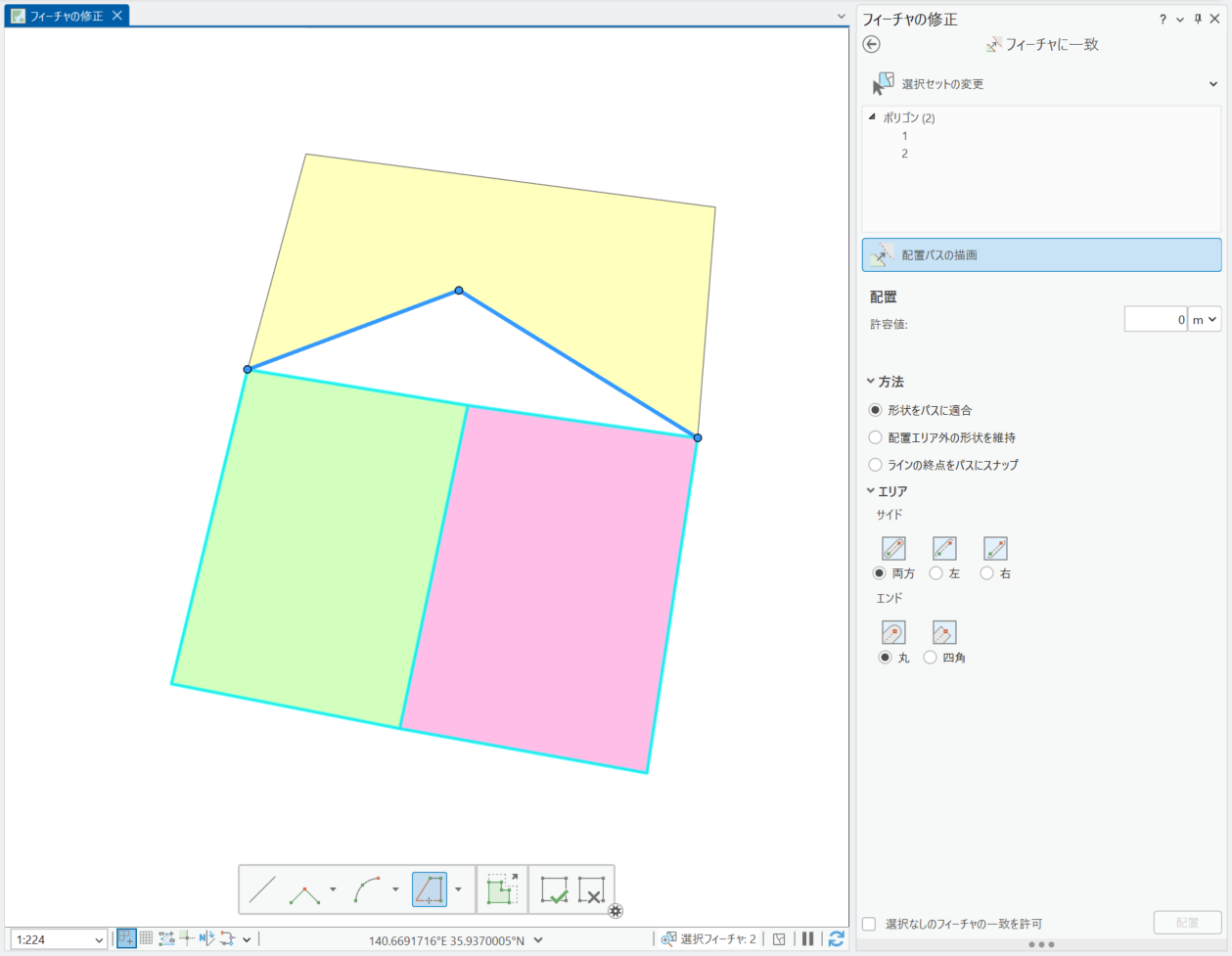

配置パス（フィーチャ形状変更の基準となる線分）を描画します。今回の例では緑色のポリゴンの下側のアウトラインです。マウスの左クリックで描画を開始し、ダブルクリックで描画を終了します。

　

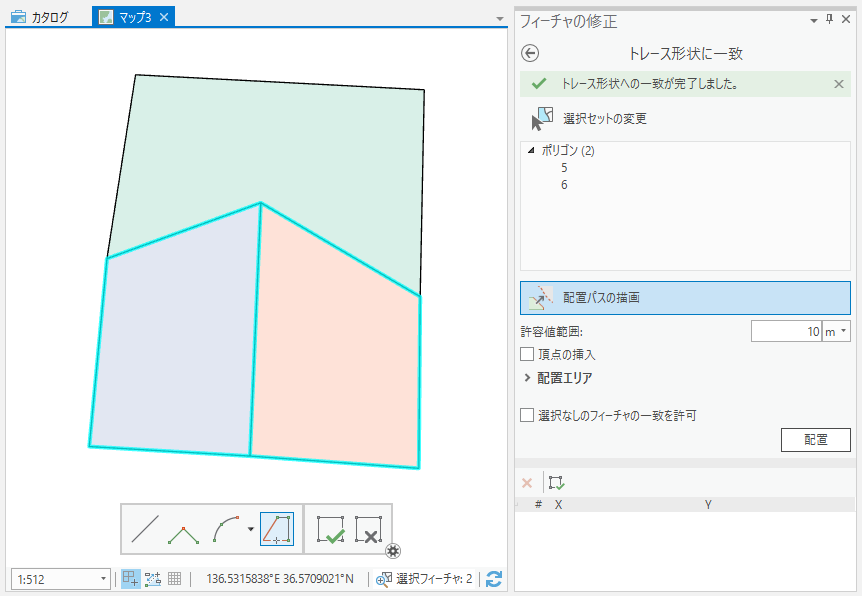

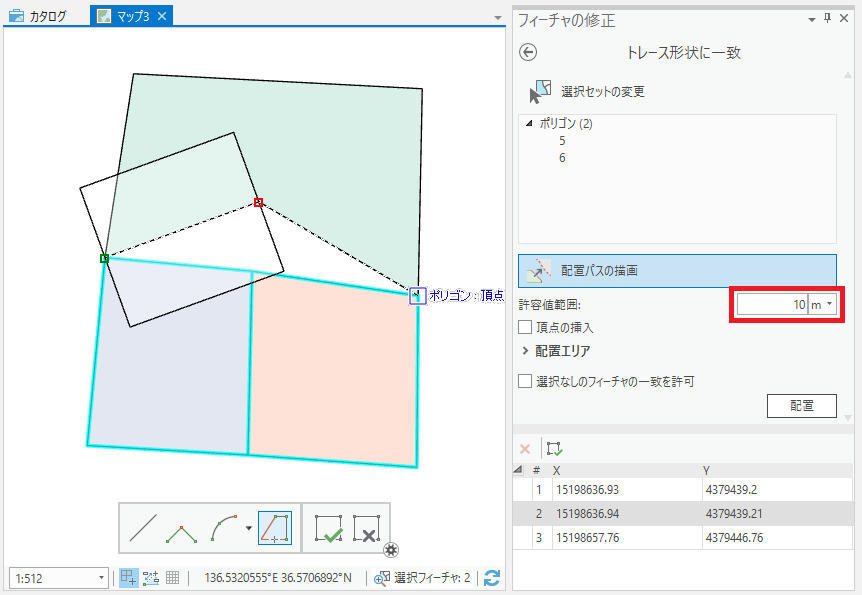

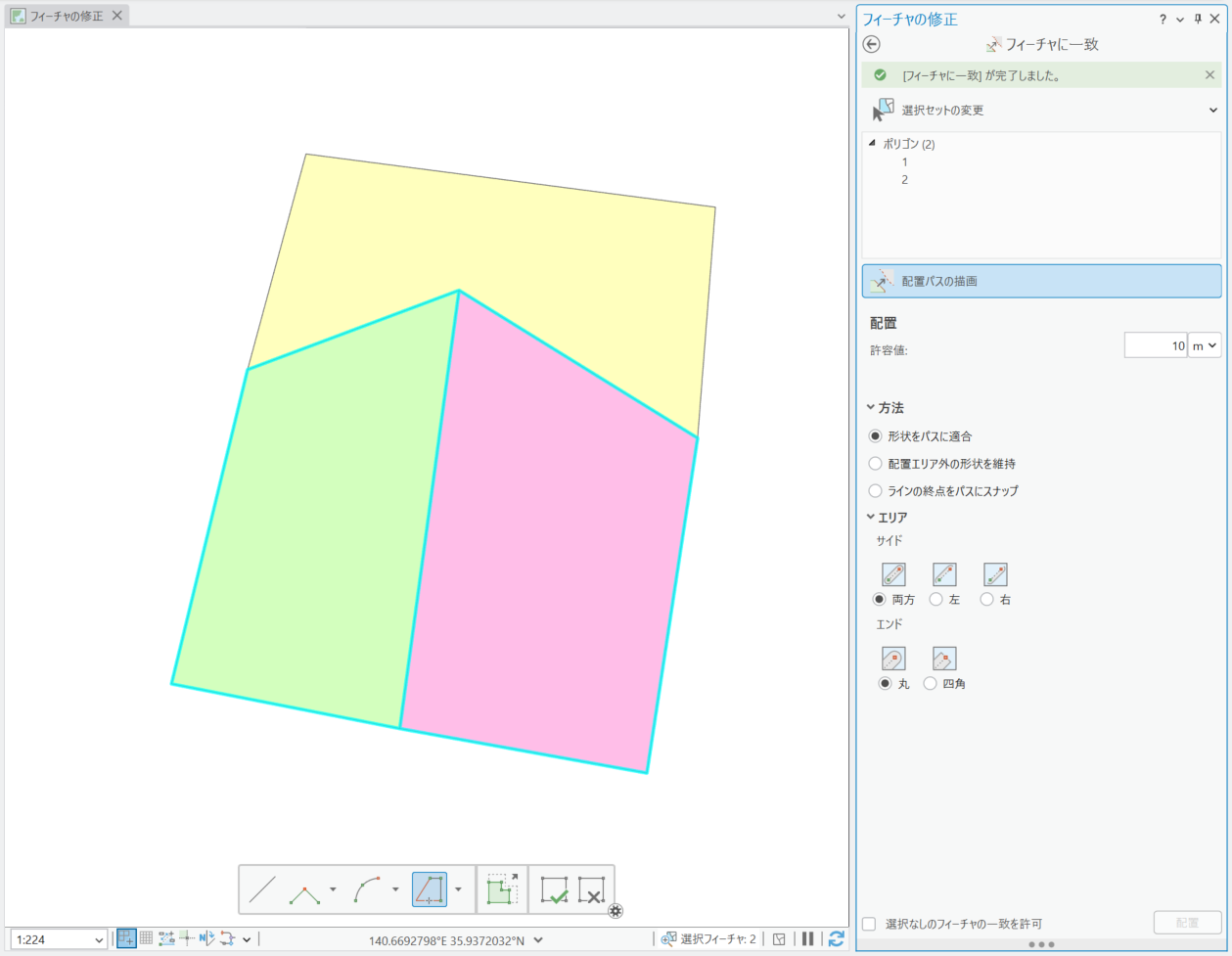

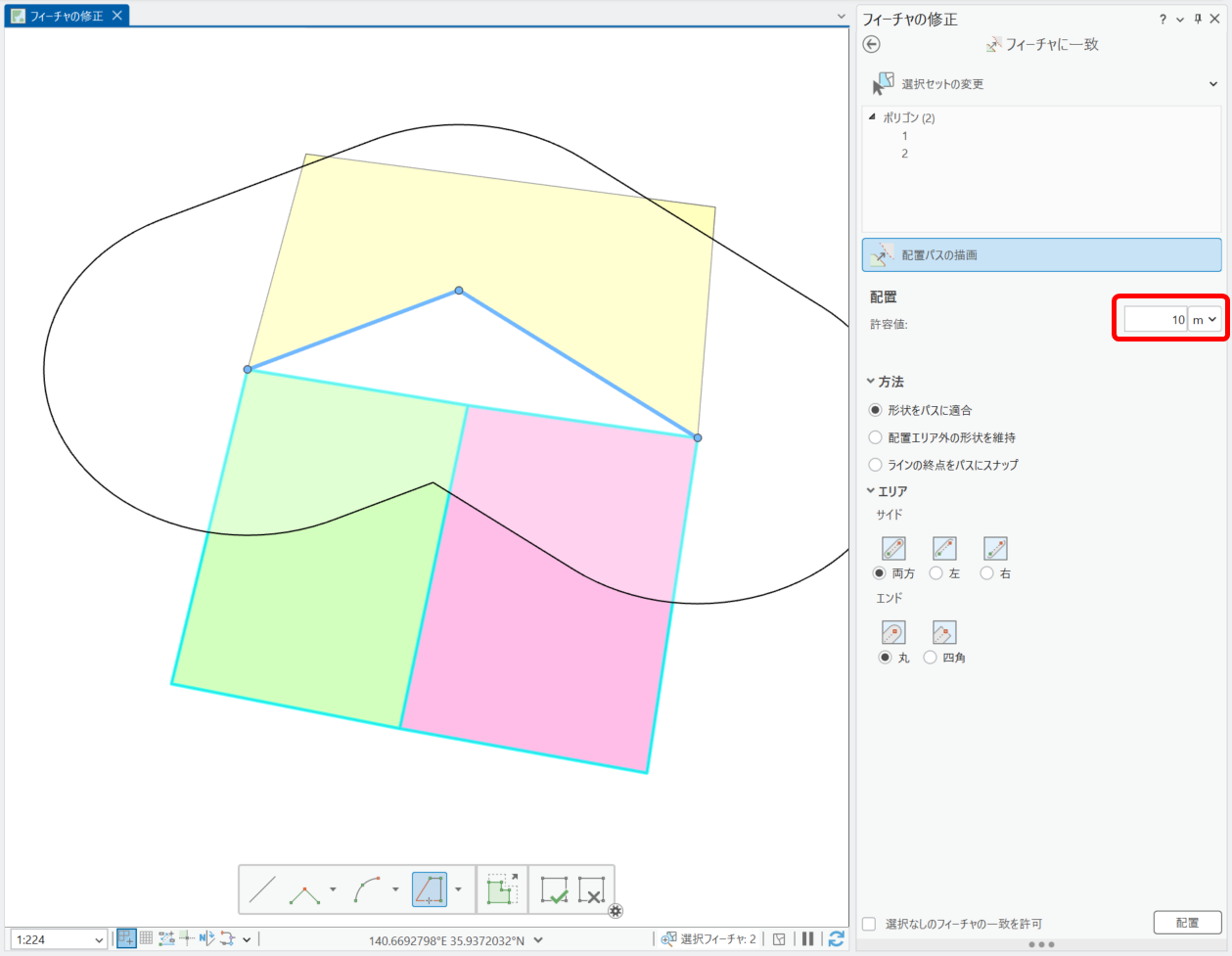

配置パスの描画を終了するとすぐにポリゴンが形状変更されます。期待通りの形状にならなかった場合は [許容値範囲] の値を調整します。今回の例は 10m にするとうまくいきました。
ヒント: 編集操作を元に戻したいときには画面左上の [元に戻す] をクリックします。
