ArcGIS Pro: 図形 （ポリゴン、ライン）をラインで分割するには？

ナレッジ番号：3237 | 登録日：2023/05/29 | 更新日：2024/11/21

概要

ArcGIS Pro では、[フィーチャの修正] ウィンドウの [ラインで分割] ツールを使用することで、2D および 3D の単一または複数の図形（ポリゴン、ライン）を分割することができます。

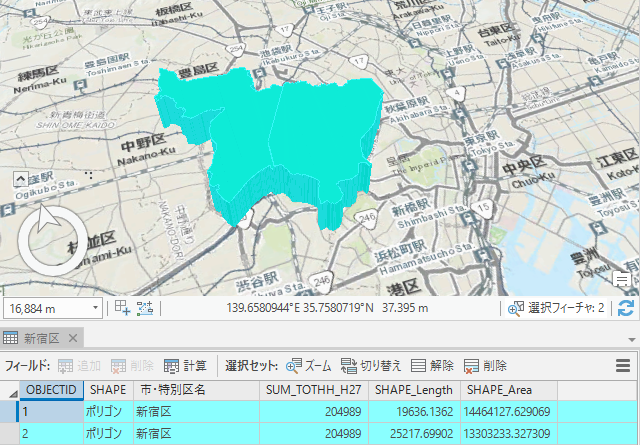

分割後、親フィーチャのフィールドの属性値は分割された 子フィーチャにコピーされます。子フィーチャがジオデータ ベースのフィーチャ クラスの場合、「SHAPE_Length」と「SHAPE_Area」のフィールドの属性値が更新されます。属性ドメインを設定している場合、属性ドメインのスプリット ポリシーに基づき属性値を引き継ぎます。

手順

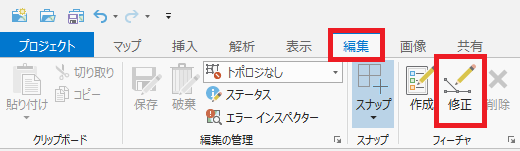

  1. マップもしくはシーン上に分割したいフィーチャを表示させます。[編集] タブの [フィーチャの修正] ウィンドウをクリックし、開きます。

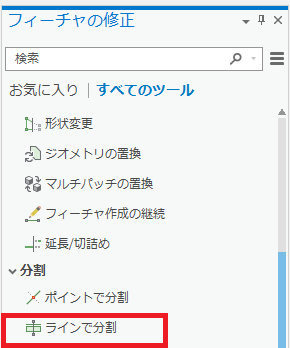

  2. [フィーチャの修正] ウィンドウの [ラインで分割] をクリックします。
  3. 分割したいフィーチャをマウスでクリックし、選択します。

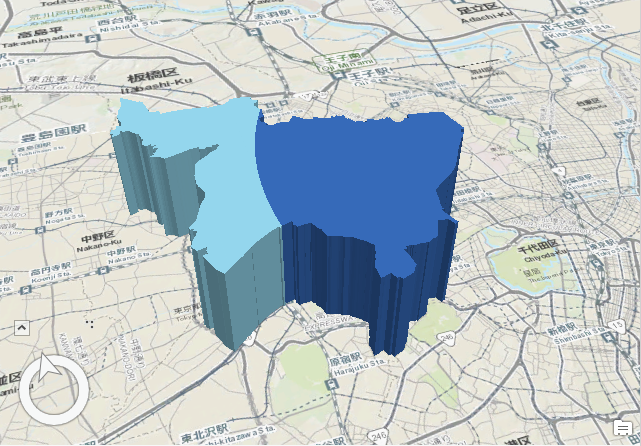

  4. 作成ツールバーのパレット上の任意のツールを使い、フィーチャを横切るように起点と終点をクリックし、ダブルクリックで完了します。
  5. [編集] タブの [保存] をクリックします。
ラインを分割する方法も、同様の手順で実行します。
分割するフィーチャ と重なっている別のフィーチャに沿って分割したい場合、作成ツールバーパレットの [トレース] 作図法をクリックし、別のフィーチャをクリックし、そのフィーチャに沿ってトレースします。別のポリゴンの外形線で分割したい場合、こちらのFAQ をご参照ください。
