ArcGIS Pro: 計測ツールの使用方法
ナレッジ番号：3222 | 登録日：2023/05/29 | 更新日：2024/11/21
概要
計測ツールを利用することで、簡単に距離（XY方向、Z方向）や面積を算出することができます。
※本 FAQ では 3D ポリゴン フィーチャクラスに対して操作を行います。手順
ArcGIS に計測したいレイヤーを追加します。
距離（XY 方向）、面積・フィーチャの面積を計測する場合
[カタログ] ウィンドウにてフォルダーを展開 → レイヤーを右クリック → [新しいマップに追加] をクリックします。
距離（Z 方向）を計測する場合
[カタログ] ウィンドウにてフォルダーを展開 → レイヤーを右クリック → [新しいシーンに追加] をクリックします。
距離（XY 方向）の計測
- ArcGIS Pro の [マップ] タブ → [照会] グループ → [計測] → [距離の計測] をクリックします。

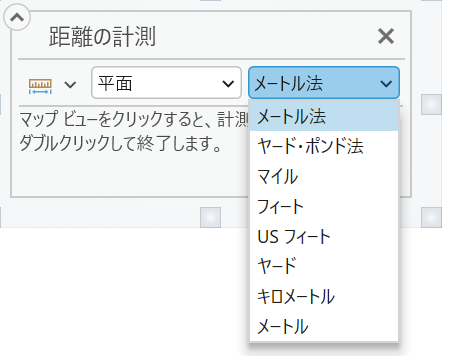

計測ツールが表示されますので距離単位を設定します。

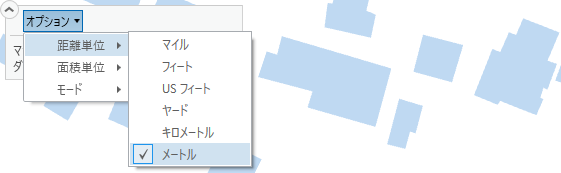

（例）[オプション] → [距離単位] → [メートル] を選択します。
- カーソルが定規のような形になります。

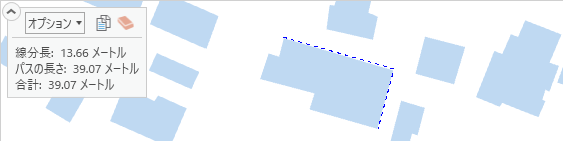

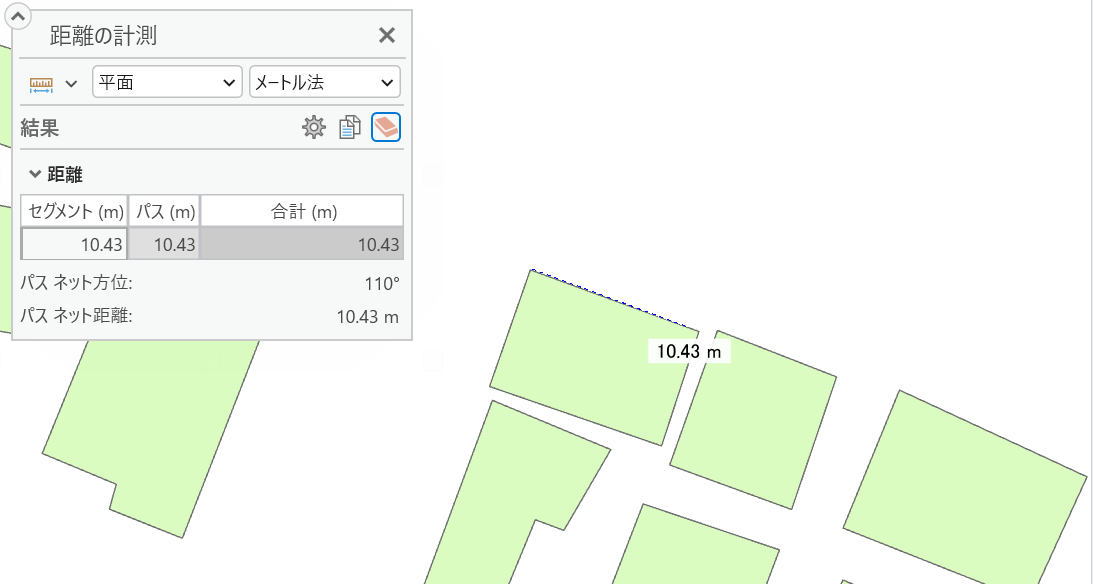

計測したい始点をクリックして、終点までドラッグします。この状態でダブルクリックしますと計測が終わります。
※ポリゴンの頂点などでカーソルをクリックしますと、計測の方向を転換できます。

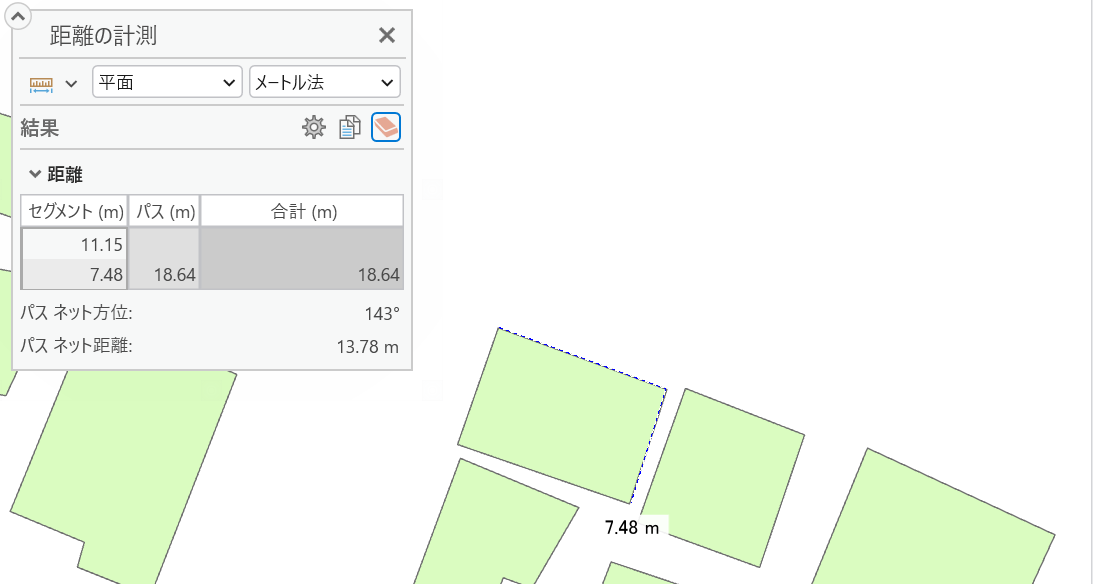

- さらに別の計測をしたい場合は手順 2 の操作を繰り返します。計測ツールの合計値に加算されていきます。
計測データを削除したい場合
計測ツールの消しゴムのアイコン（[計測の削除] ボタン）をクリックします。
面積の計測

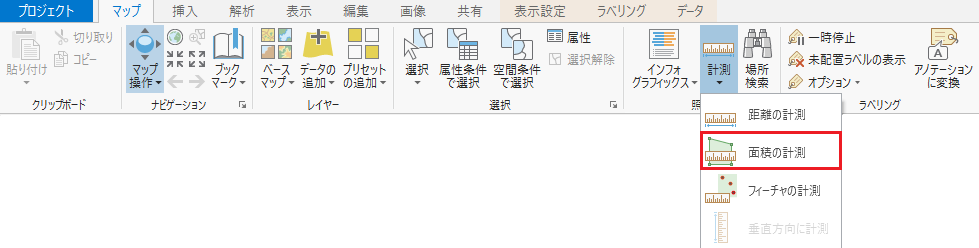

- ArcGIS Pro の [マップ] タブ → [照会] グループ → [計測] → [面積の計測] をクリックします。
計測ツールが表示されますので面積単位を設定します。

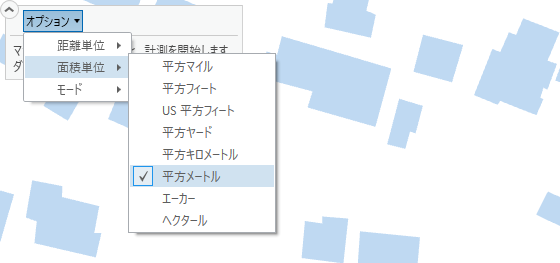

（例）[オプション] → [面積単位] → [平方メートル] を選択します。 - カーソルが定規のような形になります。

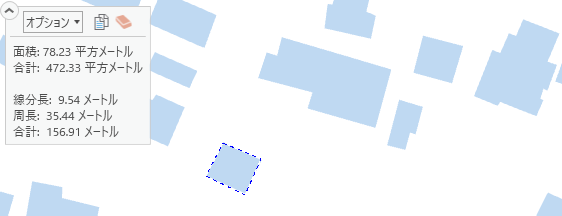

計測したい始点をクリックして、終点までドラッグします。この状態でダブルクリックしますと計測が終わります。
※ポリゴンの頂点などでカーソルをクリックしますと、計測の方向を転換できます。
- さらに別の計測をしたい場合は手順 2 の操作を繰り返します。計測ツールの合計値に加算されていきます。
計測データを削除したい場合
計測ツールの消しゴムのアイコン（[計測の削除] ボタン）をクリックします。
面積（フィーチャ）の計測

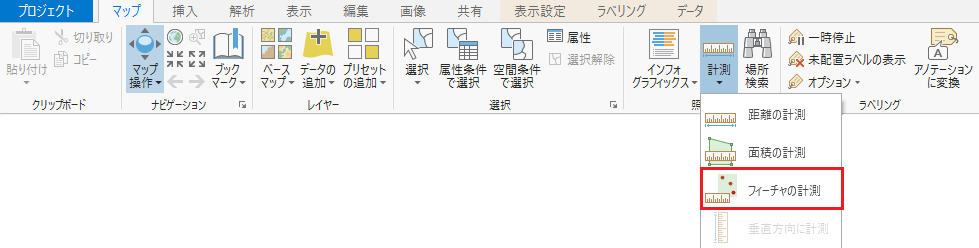

- ArcGIS Pro の [マップ] タブ → [照会] グループ → [計測] → [フィーチャの計測] をクリックします。
計測ツールが表示されますので面積単位を設定します。
（例）[オプション] → [面積単位] → [平方メートル] を選択します。
- カーソルが定規のような形になります。

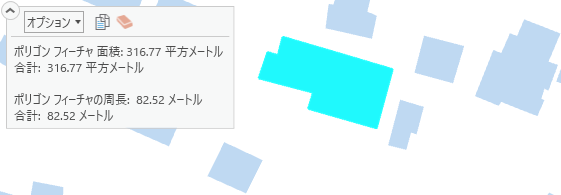

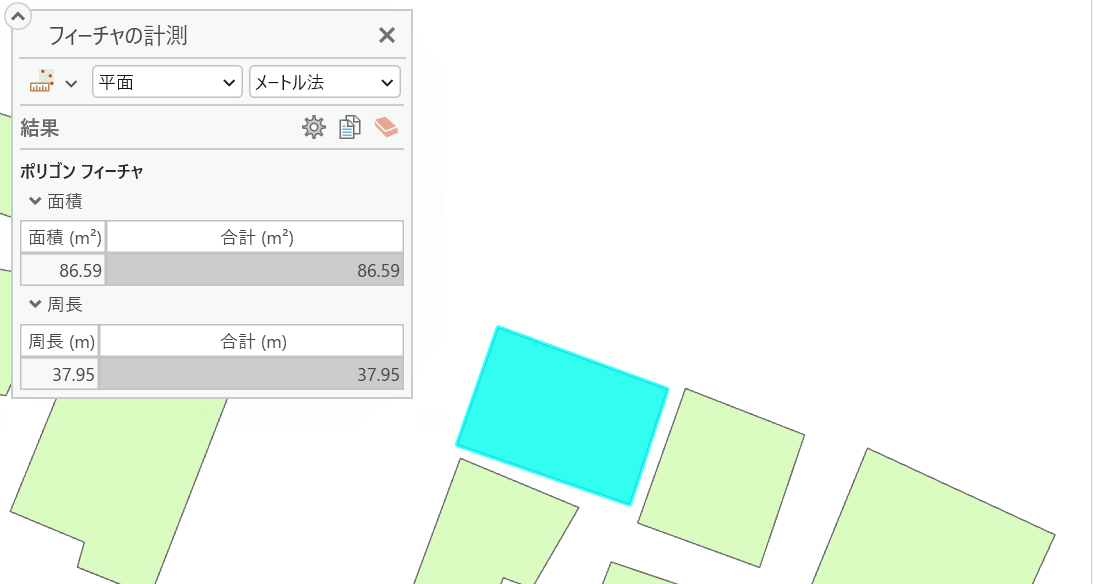

計測したいフィーチャをクリックして、フィーチャの面積を算出します。
- さらに別の計測をしたい場合は手順 2 の操作を繰り返します。計測ツールの合計値に加算されていきます。
計測データを削除したい場合
計測ツールの消しゴムのアイコン（[計測の削除] ボタン）をクリックします。
距離（Z 方向）の計測

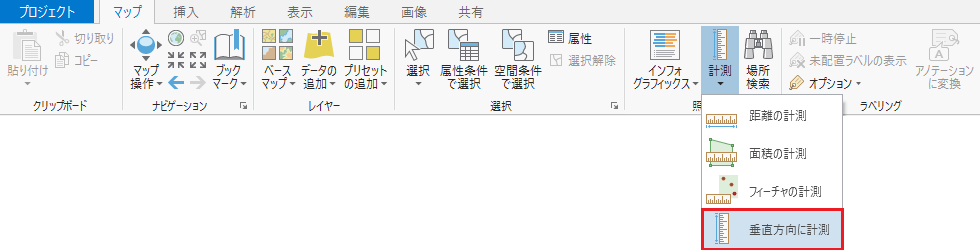

- .ArcGIS Pro の [マップ] タブ → [照会] グループ → [計測] → [垂直方向に計測] をクリックします。

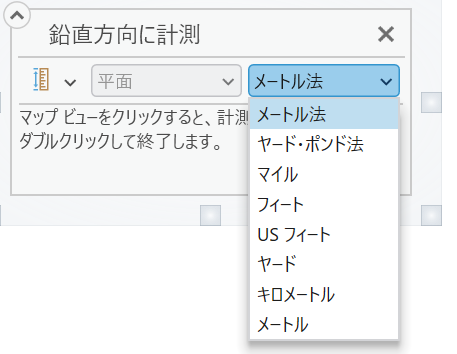

計測ツールが表示されますので面積単位を設定します。
（例）[オプション] → [距離単位] → [メートル] を選択します。
- カーソルが定規のような形になります。

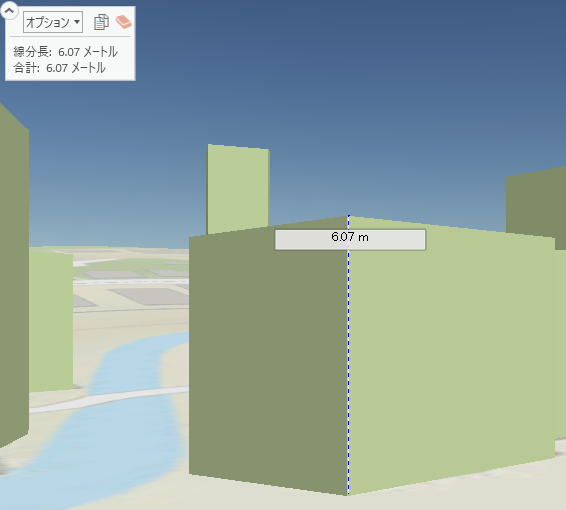

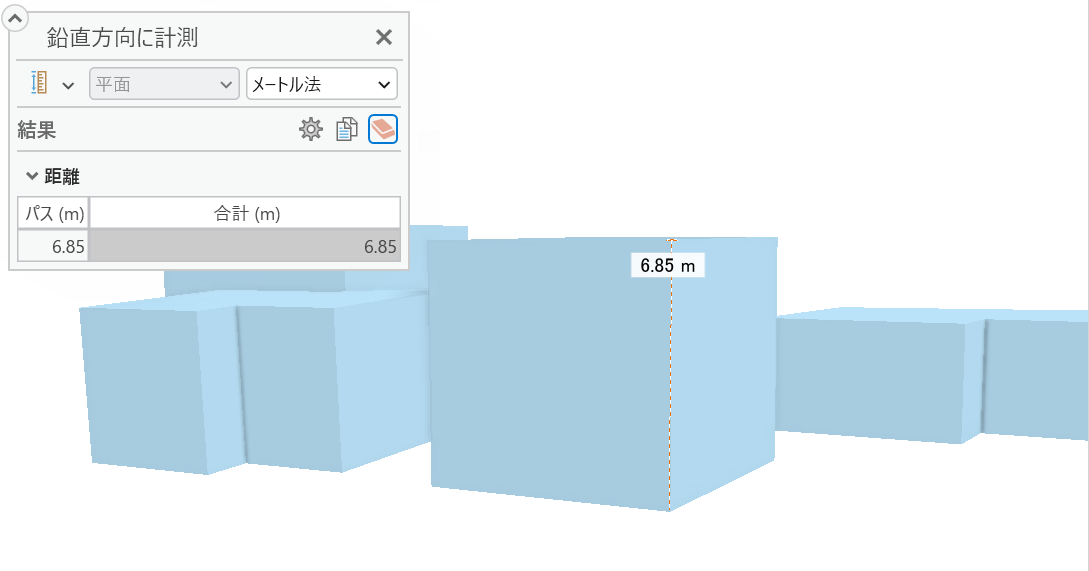

計測したい始点をクリックして、終点までドラッグします。この状態でダブルクリックしますと計測が終わります。
- さらに別の計測をしたい場合は手順 2 の操作を繰り返します。計測ツールの合計値に加算されていきます。
計測データを削除したい場合
計測ツールの消しゴムのアイコン（[計測の削除] ボタン）をクリックします。

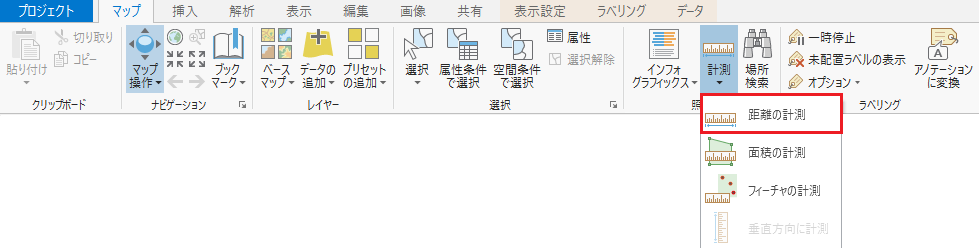

- ArcGIS Pro の [マップ] タブ → [照会] グループ → [計測] → [距離の計測] をクリックします。
