ArcGIS Pro: ラベルの引出し線や吹出しの作成方法
ナレッジ番号：3173 | 登録日：2023/05/29 | 更新日：2026/02/20
概要
ラベルを引き出し線付きや四角い吹出しで表現する方法をご紹介します。
手順
- [コンテンツ] ウィンドウで、ラベリングしたいレイヤーを選択します。

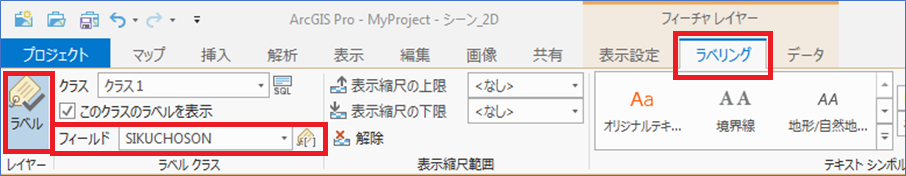

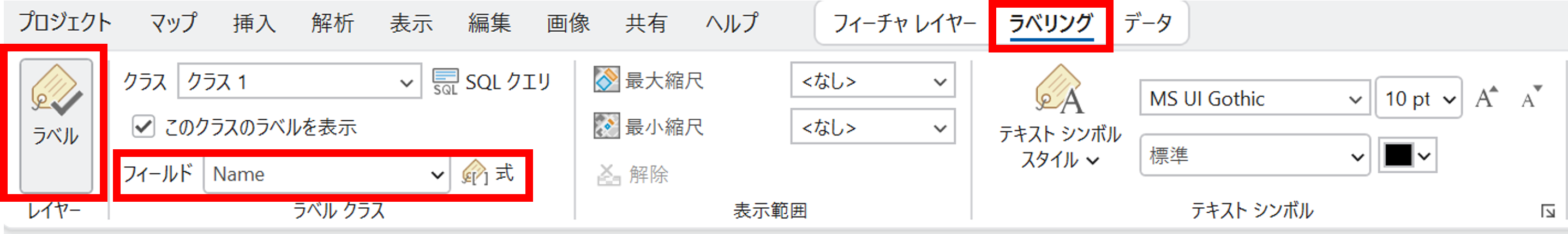

- [ラベリング] タブ → [フィールド] にラベリングしたいフィールドを指定した後、左隣の [ラベル] をクリックして、レイヤーのラベリングを有効にします。

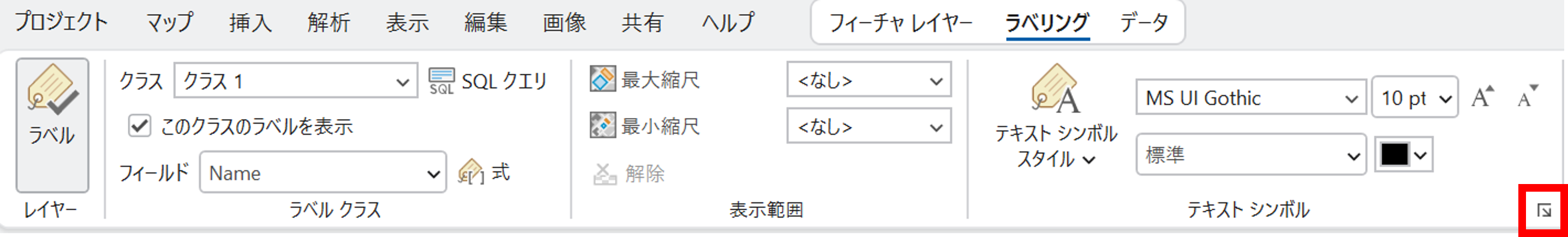

- [テキスト シンボル](グループ右下のアイコン) をクリックし、 [ラベル クラス] ウィンドウを開きます。
- [一般] タブにある [位置] を展開します。

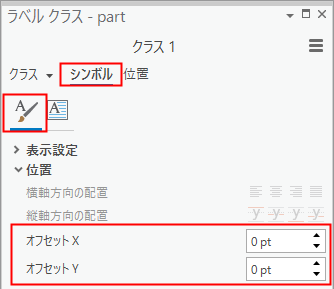

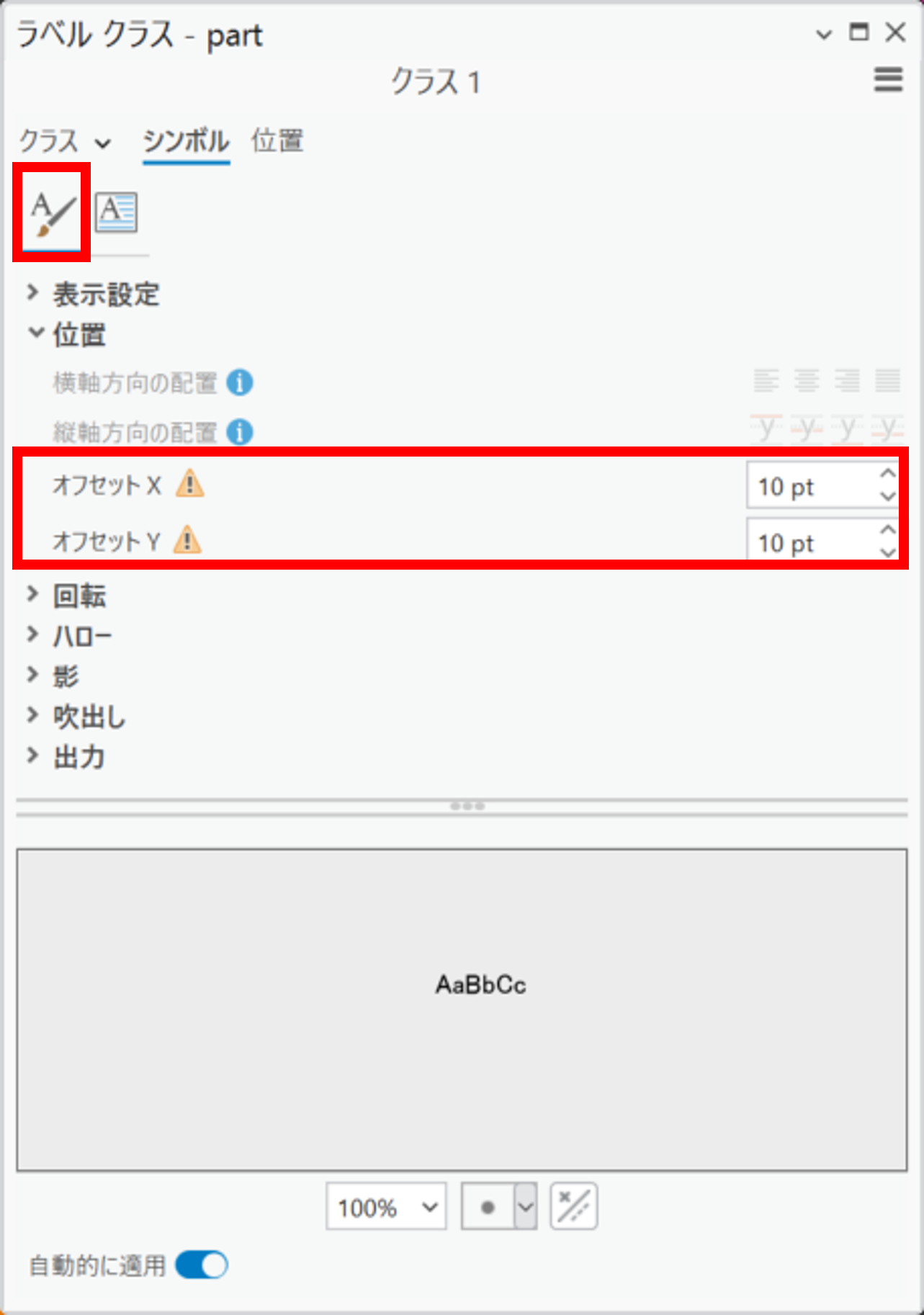

[オフセット X] と [オフセット Y] に任意の値 (例：10 pt、10 pt) を入力してラベルの位置を決めます。

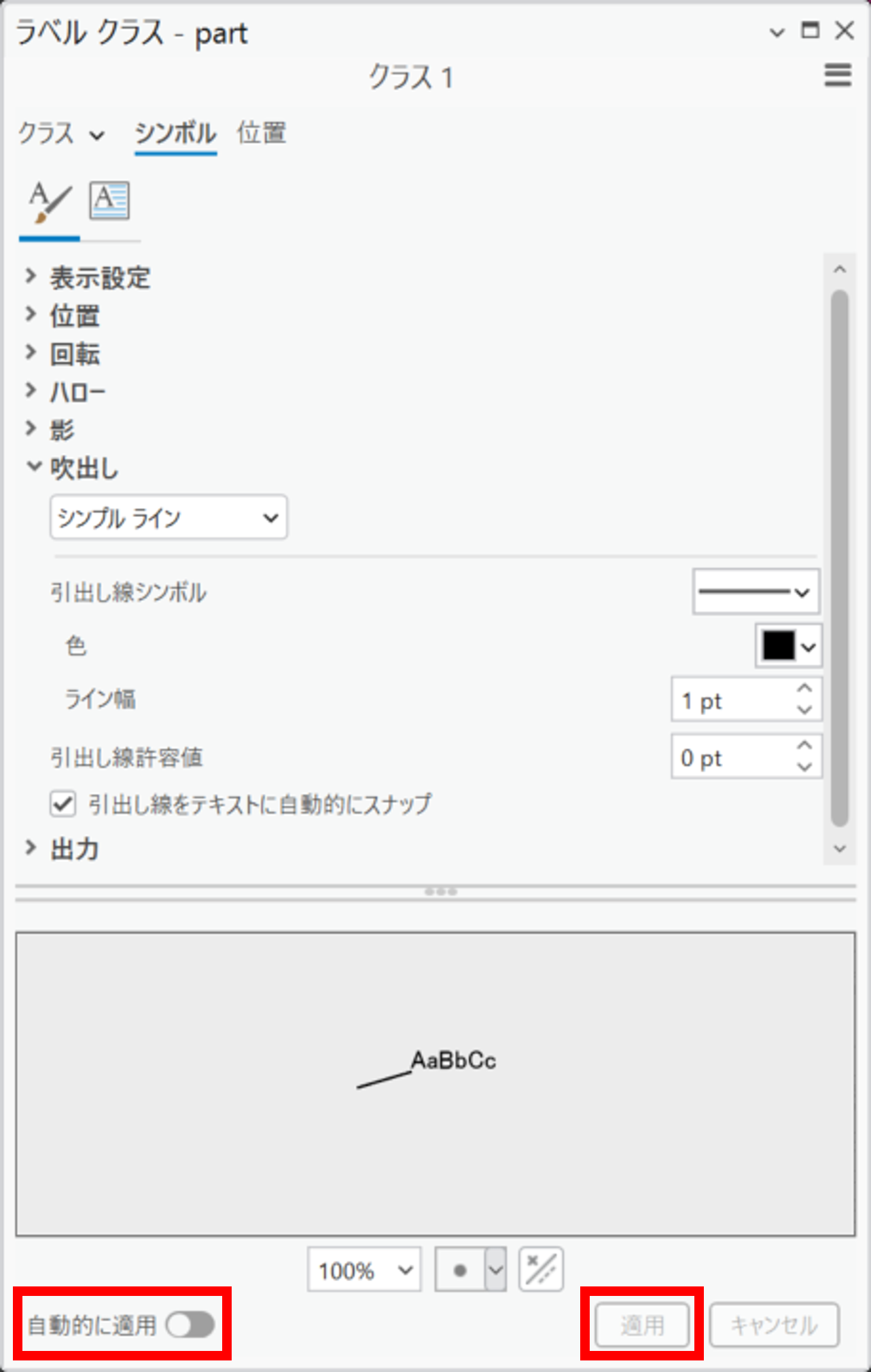

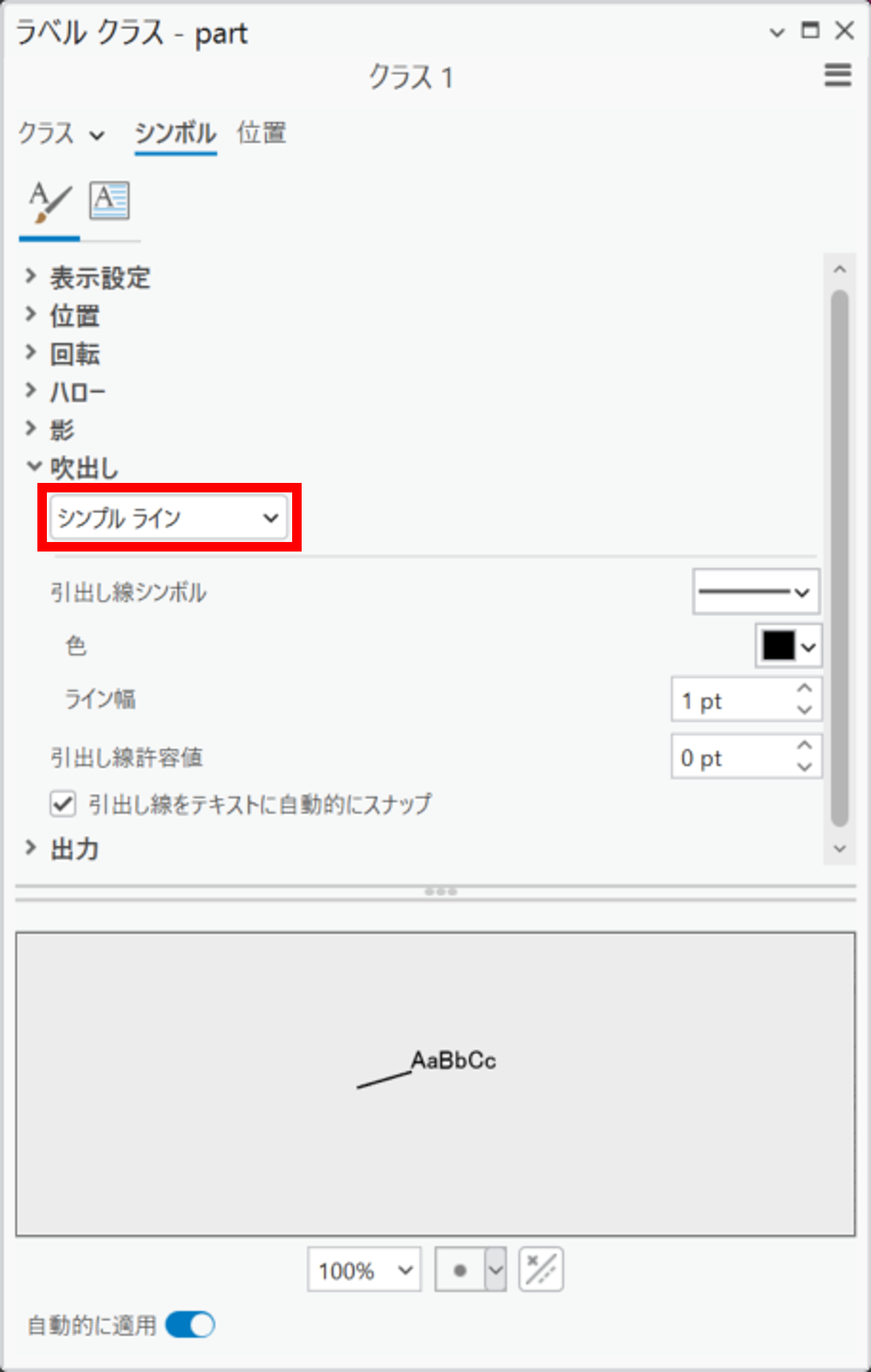

※オフセットの値が 0 pt のままでは、ラベルがフィーチャと同一位置にあるため、引出し線や吹出しは表示されません。 - 同じ画面の [吹出し] で [シンプル ライン] や [吹出し] を選択します。
※引出し線や吹出しが表示されない場合は、[オフセット X] と [オフセット Y] に大きな数字を入力し、再度確認してください。
