ArcGIS Pro: ラベルの文字サイズや色を属性情報に応じて変更したい（ラベルクラス）

ナレッジ番号：3097 | 登録日：2023/05/29 | 更新日：2023/08/17

概要

通常、1 つのレイヤーに対して、一括でラベリングの設定が適用されますが、[ラベルクラス] を使用することで 1 レイヤー内で複数のラベリング設定を行なえます。属性情報に応じて、文字の色を変更したり、文字サイズを変えることが可能です。

ラベルクラスの作成
ラベル設定の保存と再利用

手順

ラベルクラスの作成

1 つのラベルクラスにつき、1 種類のラベル設定を行なえます。以下の手順では 1 つのラベルクラスを作成する方法をご紹介していますが、3 種類のラベル設定を行ないたい場合はラベルクラスも 3 つ作成する、というように必要な数のラベルクラスをご用意ください。

[コンテンツ] ウィンドウにてラベリングしたいレイヤーを選択します。

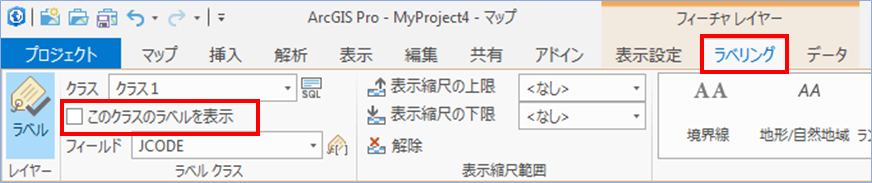

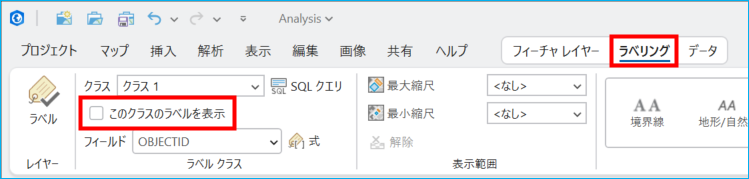

[ラベリング] タブ → [ラベルクラス] グループ → [クラス] にデフォルトの [クラス1] が表示されていることを確認し [このクラスのラベルを表示] チェックボックスをオフ（無効）にします。

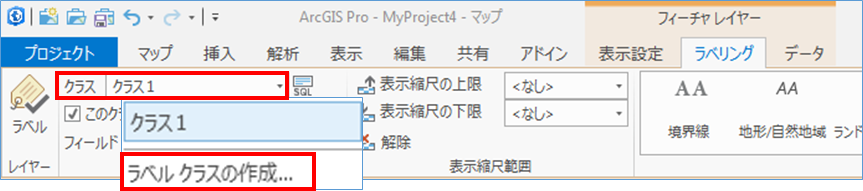

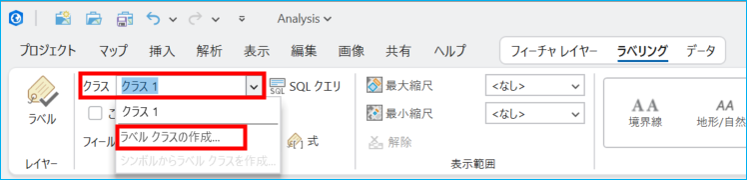

[ラベリング] タブ → [ラベルクラス] グループ → [クラス] の▼ドロップダウンで [ラベルクラスの作成] をクリックします。

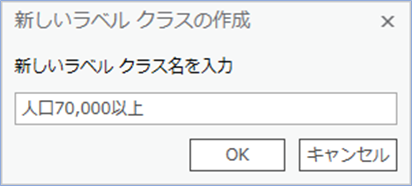

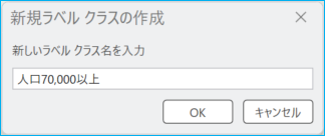

[新しいラベルクラスの作成] ダイアログにて、任意の名前を入力し [OK] をクリックします。

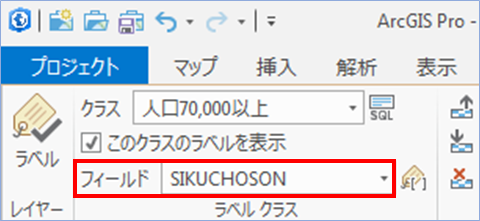

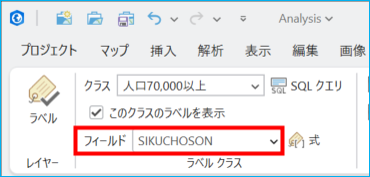

[ラベリング] タブ → [ラベルクラス] グループ → [フィールド] にラベリングしたい文字列が格納されたフィールドを指定します。
[ラベリング] タブ → [レイヤー] グループ → [ラベル] をクリックしますと、マップ上にラベルが表示されます。

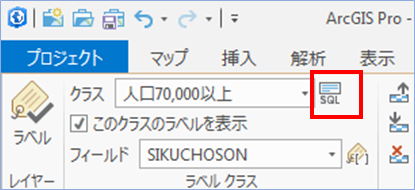

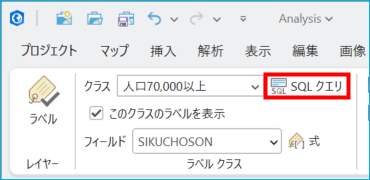

[ラベリング] タブ → [ラベルクラス] グループ → [クラス] の右横にある [SQL クエリ] をクリックします。

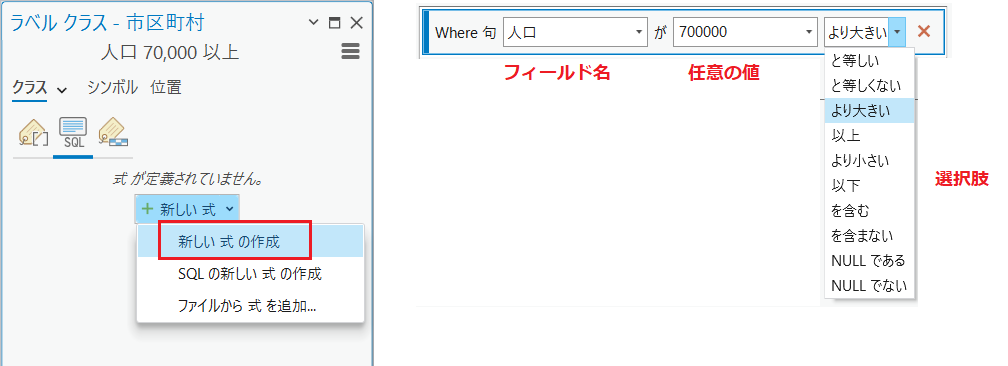

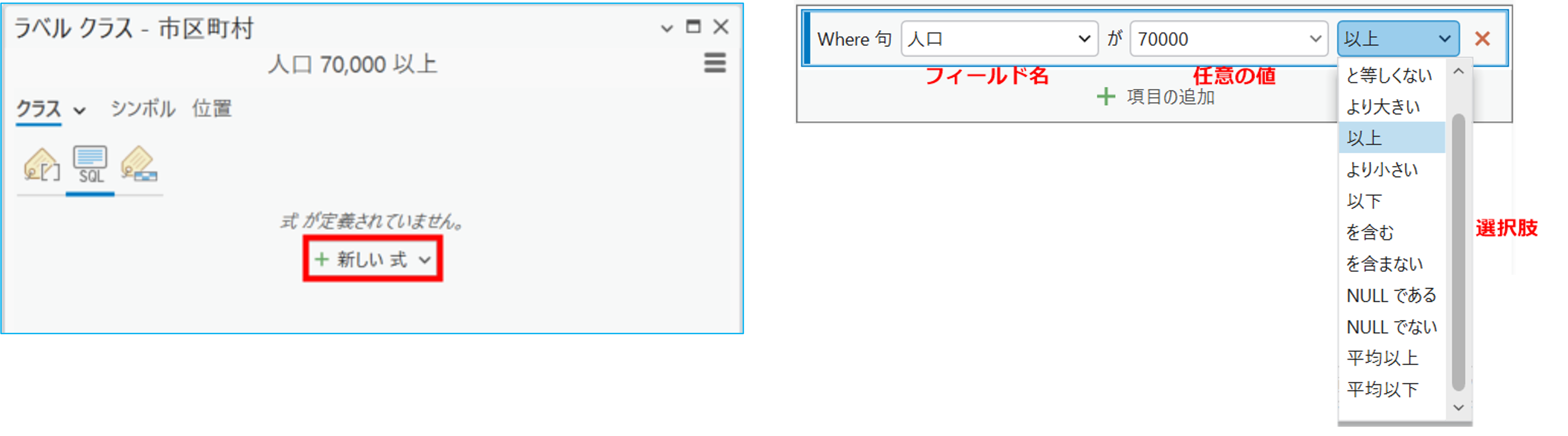

[ラベルクラス] ウィンドウにて [新しい式] → [新しい式の追加] をクリック → 条件を入力して [適用] をクリックします。

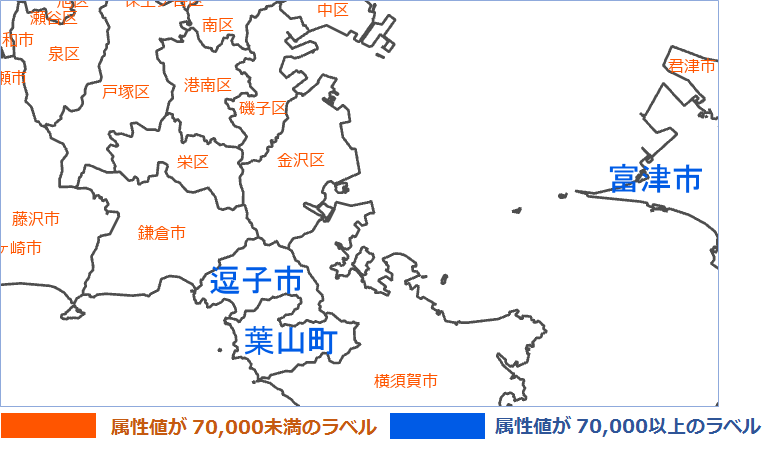

下図では [人口] フィールドの値が 70,000 人以上の市区町村名ラベルを変更します。

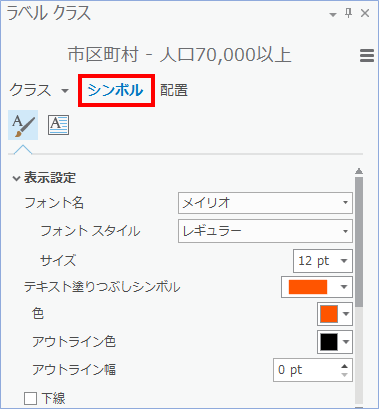

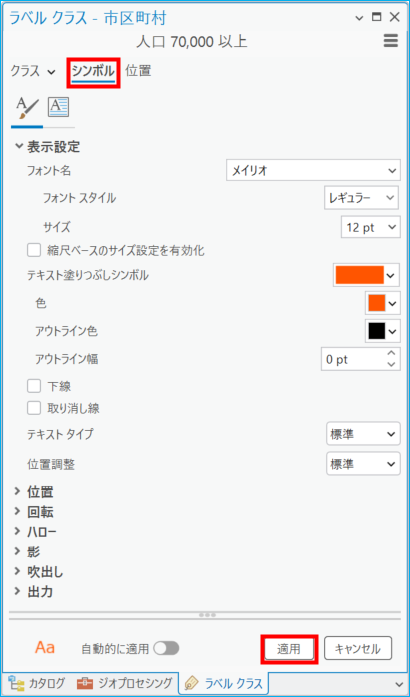

[ラベルクラス] ウィンドウにて [シンボル] をクリックし、フォントやサイズ、色などの設定を行ない [適用] をクリックします。

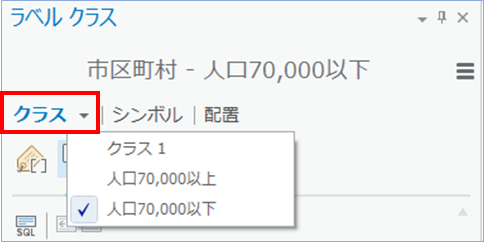

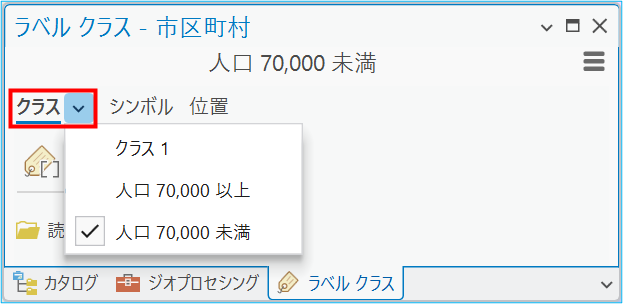

他にもラベルクラスを作成した場合は、[クラス] ドロップダウンで別のクラスを選択し、文字サイズや色などを設定します。

ラベル設定の保存と再利用

ラベル設定は [テキストシンボル] として保存しておき、別のデータのラベル設定を行なう際に再利用できます。

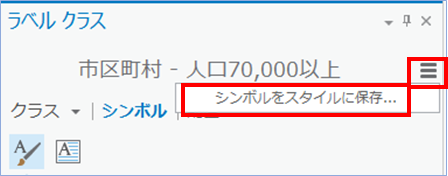

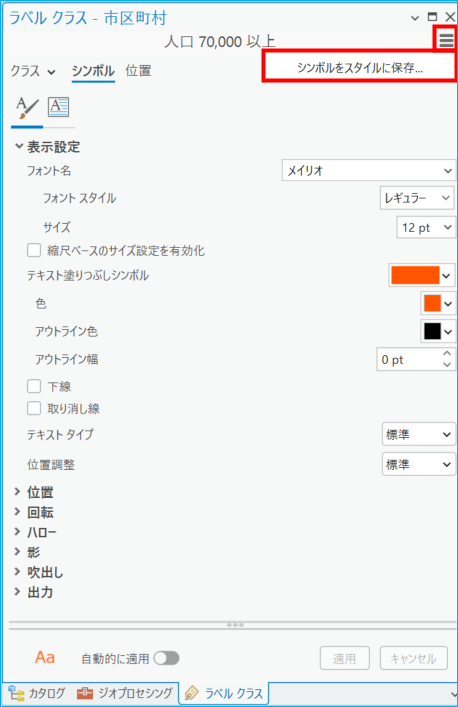

[ラベルクラス] ウィンドウにて [メニュー] ボタンをクリック → [シンボルをテキストスタイルに保存] をクリック → 名前やカテゴリを指定して [OK] をクリックします。

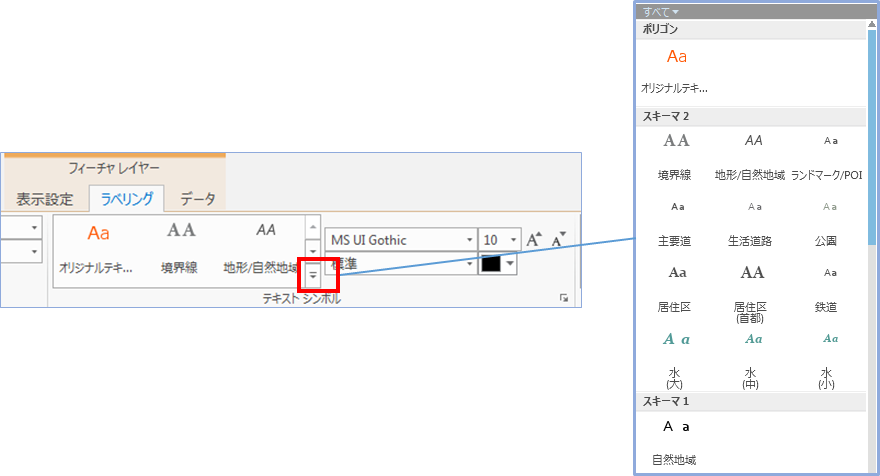

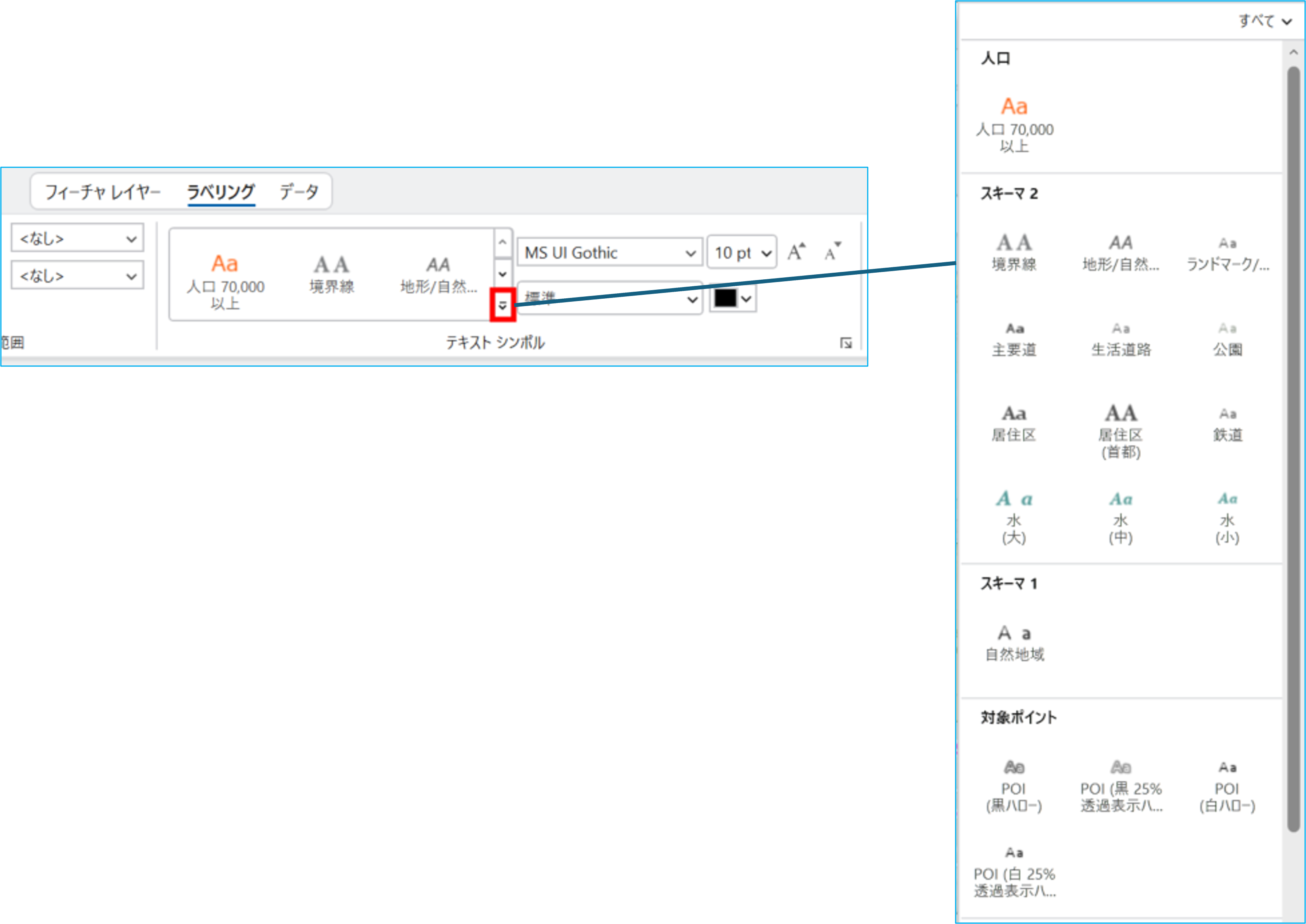

保存したテキストシンボルを利用する際は、[ラベリング] タブ → [テキストシンボル] グループで、[テキストシンボルスタイル] の一覧から選択します。
