ArcGIS Pro: ジオリファレンス (ラスターの位置合わせ) をするには？

ナレッジ番号：3133 | 登録日：2023/05/29 | 更新日：2025/12/05

概要

ArcGIS では、ジオリファレンス (幾何補正) を行うことで衛星画像や航空写真などのラスターデータに座標情報を付与することができます。
これにより、ArcGIS Pro 上で他のデータと重ね合わせて、表示や解析が可能になります。
※ ジオリファレンスとは、マップ座標を使用してマップフィーチャに空間的位置情報を割り当てる作業を指します。

ジオリファレンスの流れ

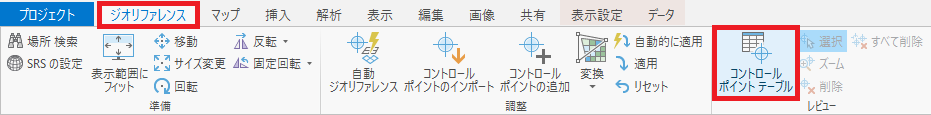

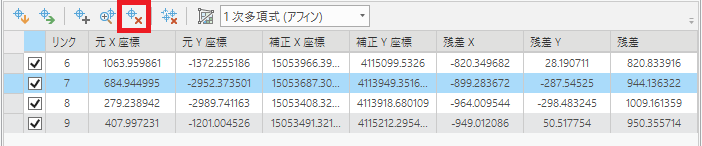

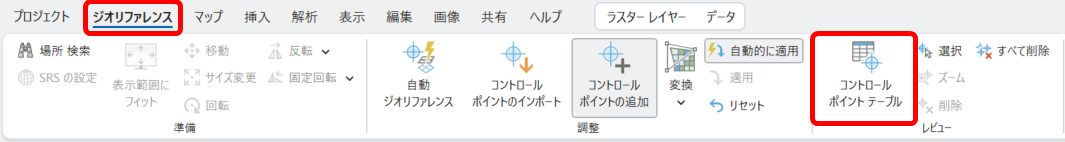

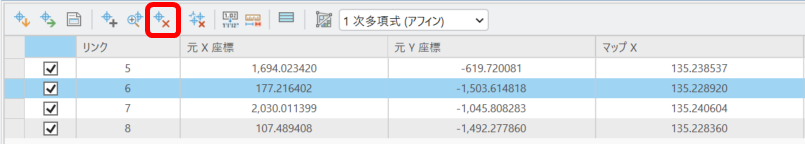

追加したコントロールポイントを削除したい

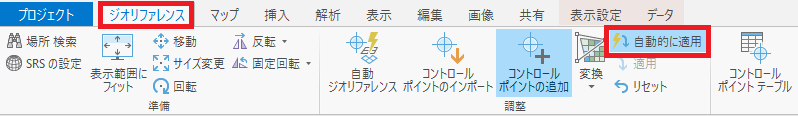

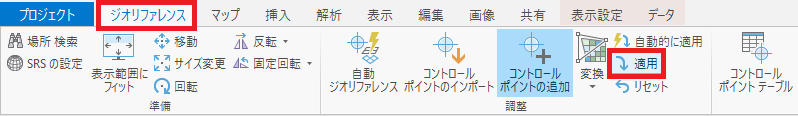

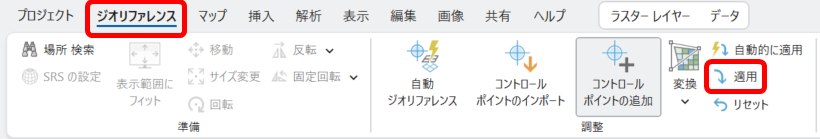

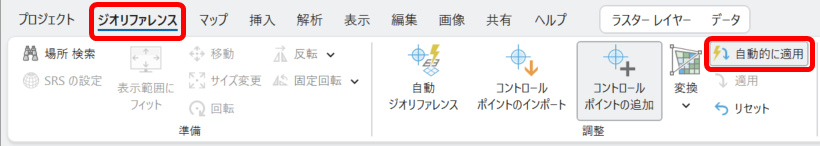

ラスターデータを動かすタイミングを手動にしたい

手順

1. ジオリファレンスの流れ

ジオリファレンスを行うためには、座標値を付加したいラスターデータと正しい位置情報を持つデータ (ラスターデータが存在する位置をカバーするもの) が必要となります。

ArcGIS Pro を起動し、新しいマップを追加します。
位置情報を持たないラスターデータと正しい位置情報を持つデータを追加します。

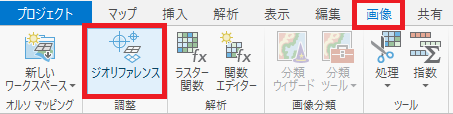

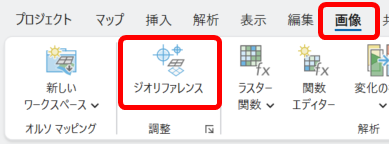

[コンテンツ] ウィンドウでラスターデータを選択し、[画像] タブ → [ジオリファレンス] をクリックします。

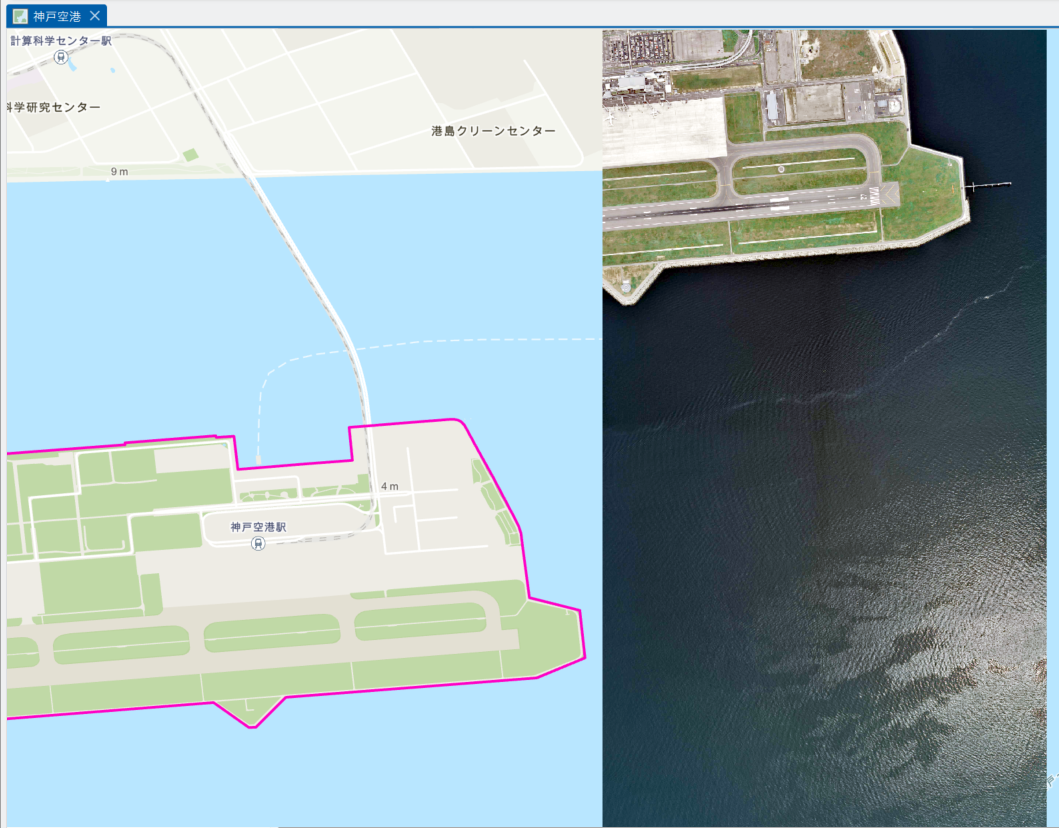

ラスターデータが表示されるべき位置を中心に、マップを拡大します。

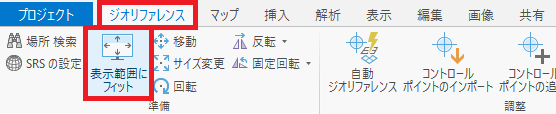

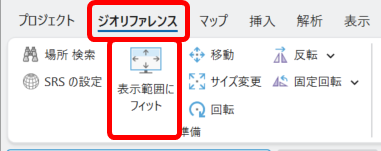

[ジオリファレンス] タブ → [表示範囲にフィット] をクリックします。

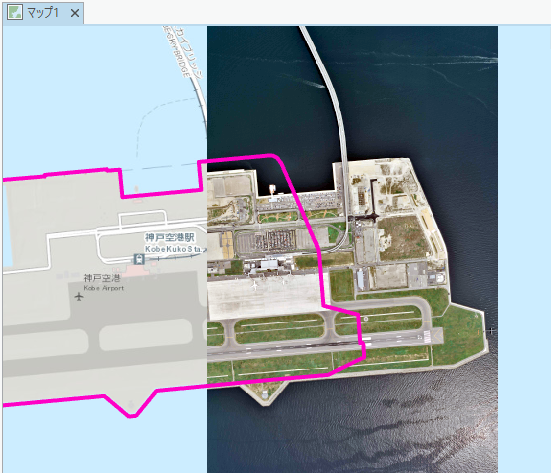

※ 下図では正しい位置情報を持つデータを分かりやすくするため、ピンク色で表示しています。

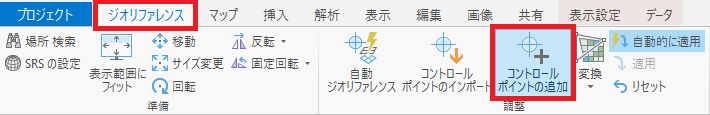

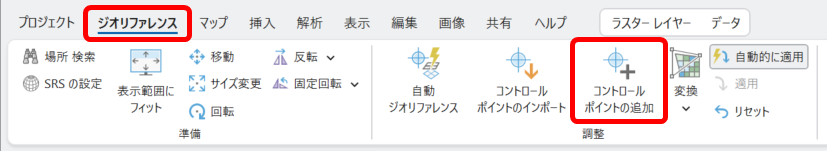

[ジオリファレンス] タブ → [コントロールポイントの追加] をクリックします。

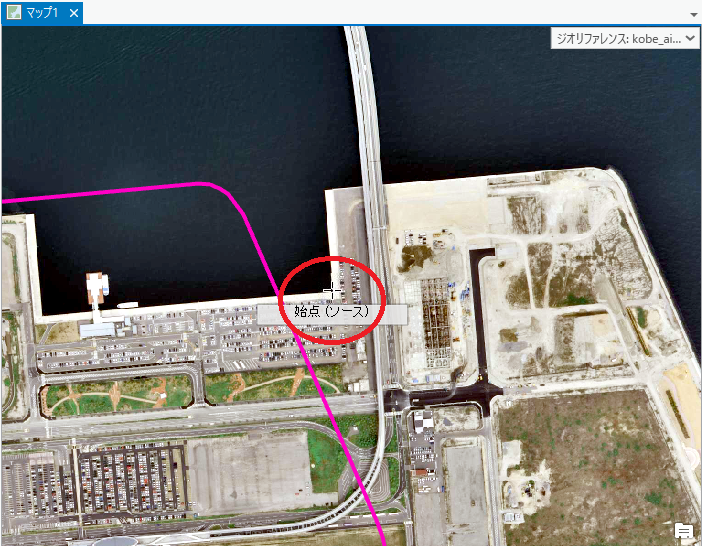

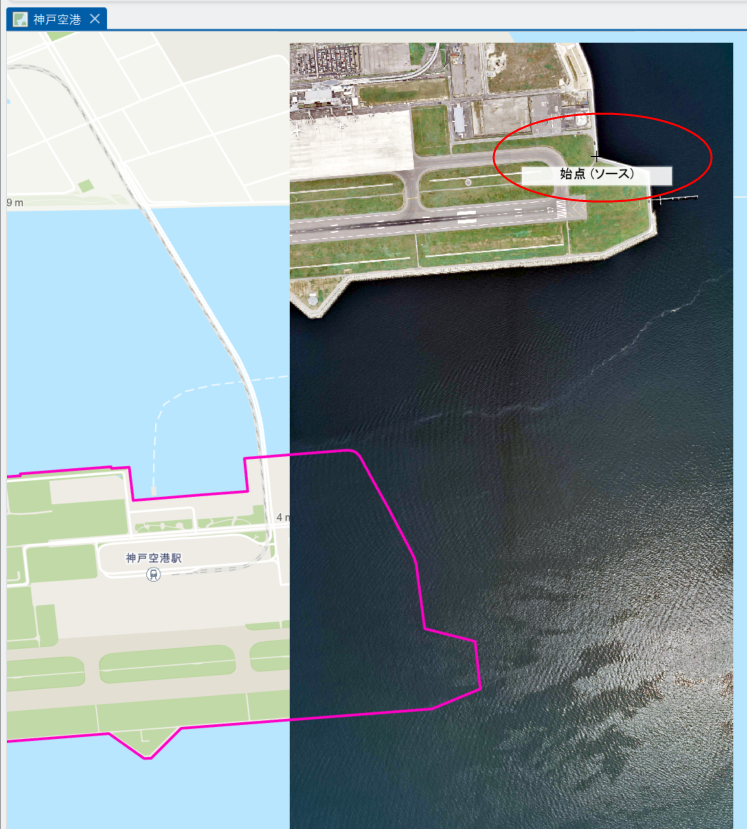

始点 (ソース) の十字カーソルを、ラスターデータ上の分かりやすい位置 (護岸壁の角など) に合わせてクリックします。

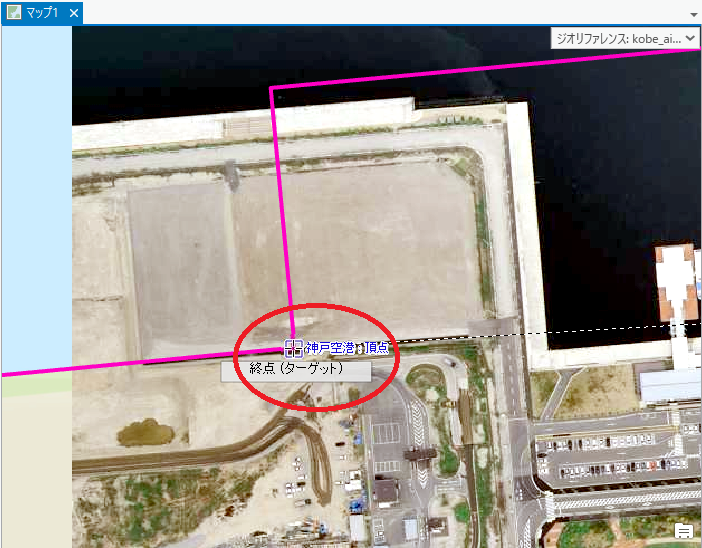

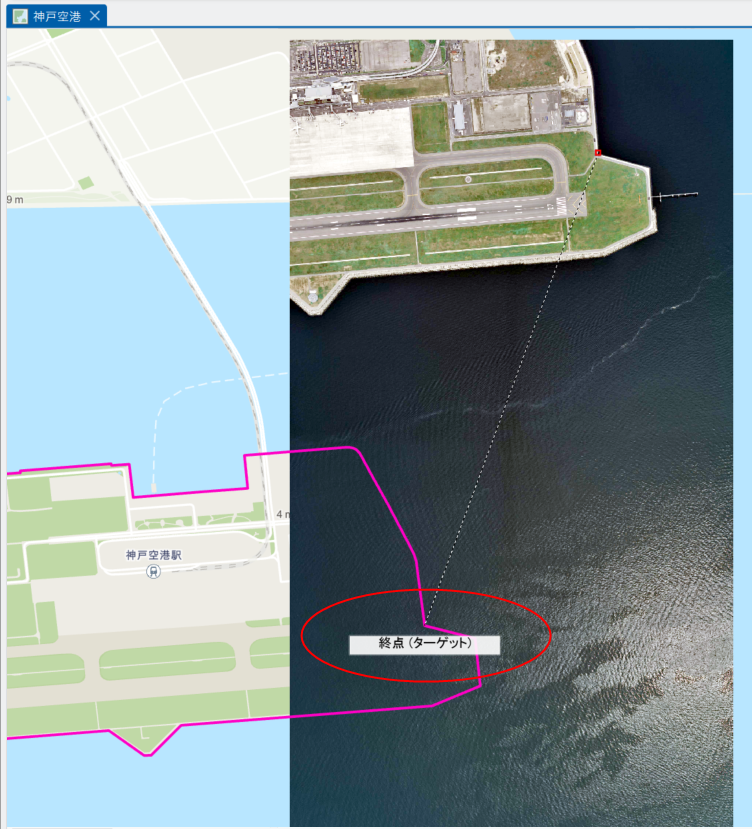

終点 (ターゲット) に変わった十字カーソルを、正しい位置情報を持つデータ上の同じ位置でクリックします。

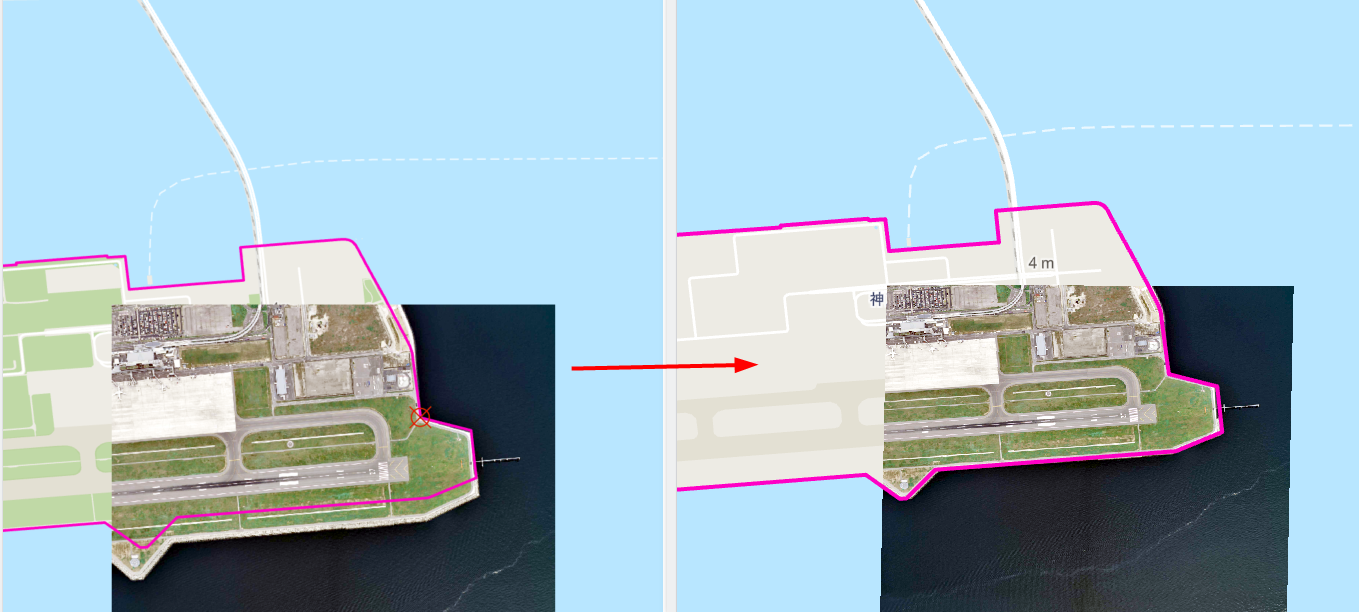

まだ重なっていない領域がある場合は、6 ～ 7 の手順を繰り返します。

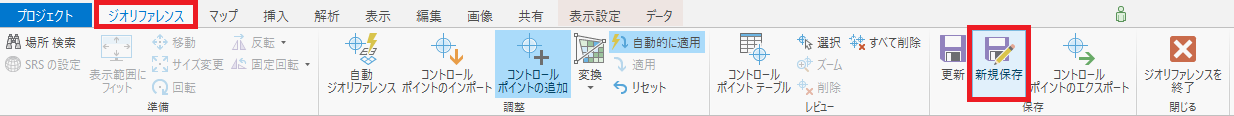

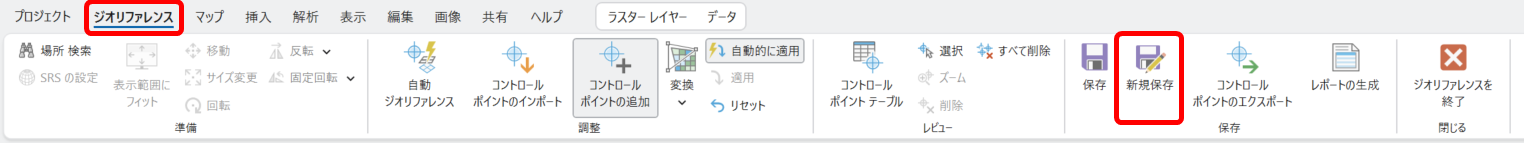

全ての領域が正しく重なったことを確認したら、[ジオリファレンス] タブ → [新規保存] をクリックします。

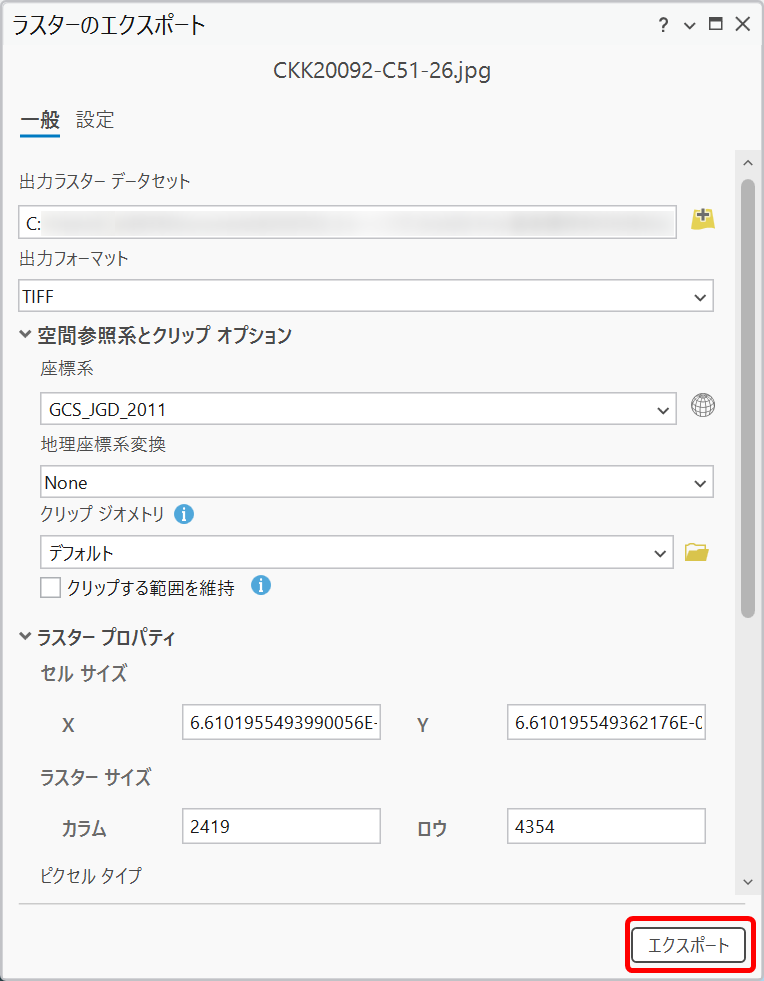

表示される [ラスターのエクスポート] ウィンドウでパラメーターを設定し、[エクスポート] をクリックします。

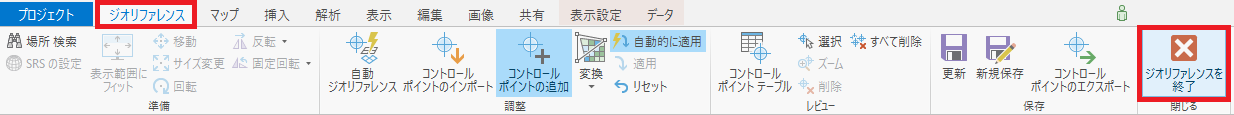

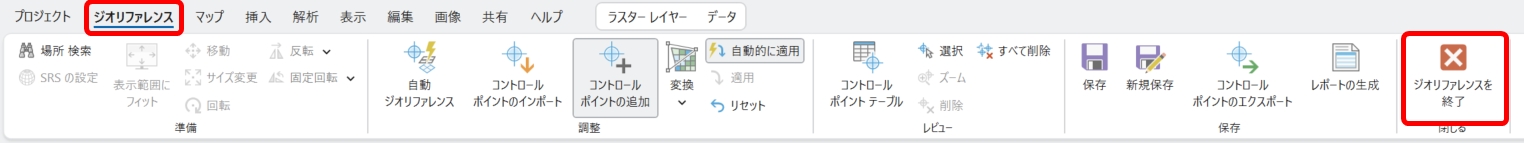

[ジオリファレンス] タブ → [ジオリファレンスの終了] をクリックして、作業を終了します。
