ArcGIS Pro: 複数のマップ フレームの表示範囲を連動して変更したい
ナレッジ番号：3128 | 登録日：2023/05/29 | 更新日：2025/12/09
概要
ArcGIS Pro では、レイアウト作成時に複数の地図 (マップ フレーム) を配置することが可能です。
本 FAQ では、一方のマップ フレームの表示範囲を変更すると、他のマップ フレームの表示範囲も連動して変更されるように設定する手順をご紹介します。手順

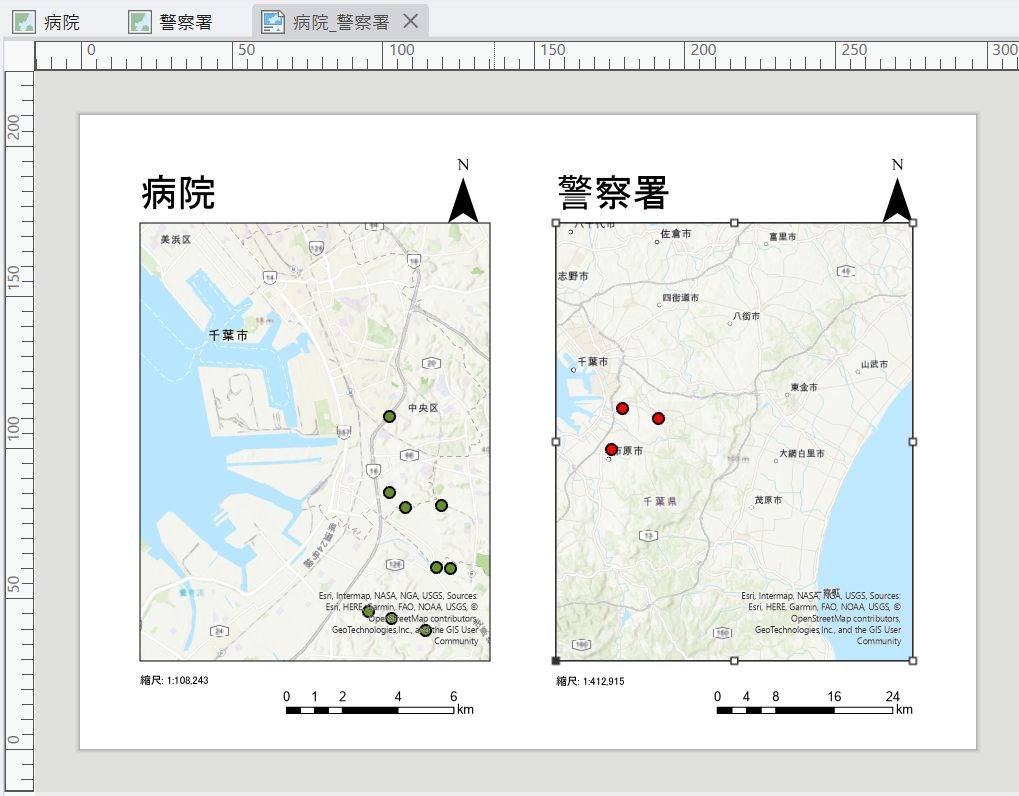

例として、病院と警察署の所在地を表した 2 つのレイヤーからマップ フレームをそれぞれ用意して手順をご紹介します。

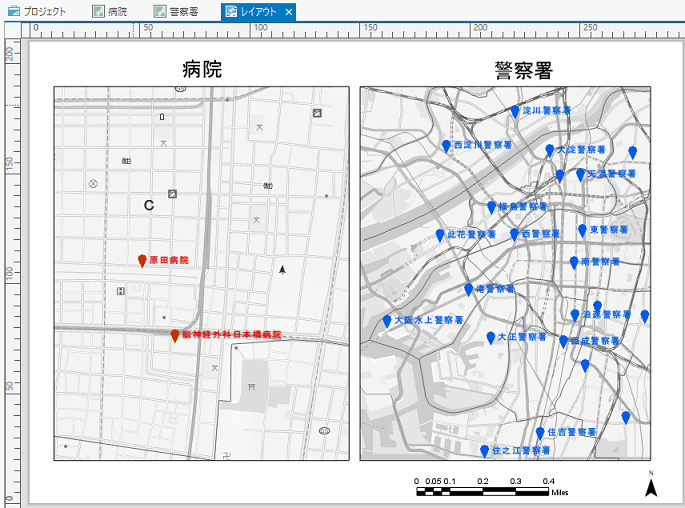

2 つのマップ フレームでは、中心と縮尺が異なって表示されています。
警察署を表示するマップ フレームに対して、病院のマップ フレームと同じ中心位置と縮尺で表示するように設定します。
- ArcGIS Pro を起動し、レイアウトとマップ フレームを挿入しておきます。
※ レイアウト とマップ フレームの挿入方法については、こちらをご確認ください。
- [コンテンツ] ウィンドウで設定対象のマップ フレーム (警察署 マップ フレーム) を選択し、右クリック → [プロパティ] をクリックします。

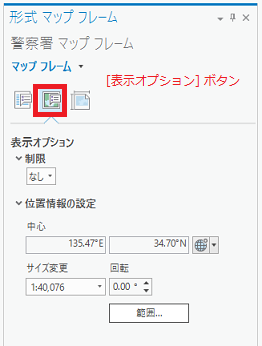

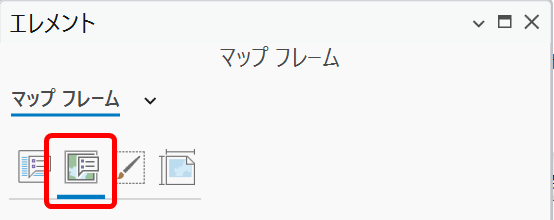

- [エレメント] ウィンドウ の [表示オプション] をクリックします。

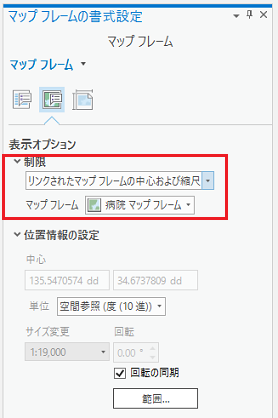

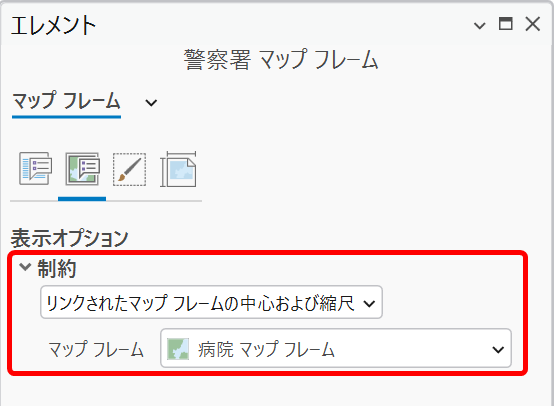

- [制約] のプルダウンで [リンクされたマップ フレームの中心および縮尺] を選択し、[マップ フレーム] のプルダウンでリンクさせるマップ フレーム (病院 マップ フレーム) を指定します。

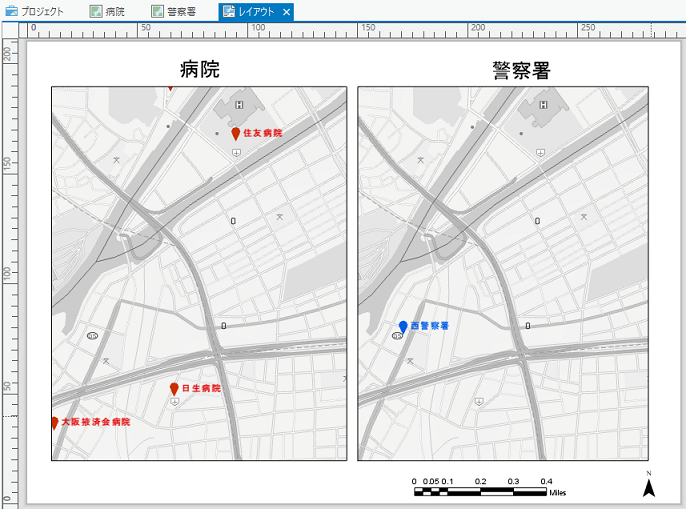

設定対象のマップ フレーム (警察署 マップ フレーム) の表示範囲が、リンクされたマップ フレーム (病院 マップ フレーム) の縮尺と中心位置に移動します。
リンクされたマップ フレーム (病院 マップ フレーム) を選択し、[レイアウト] タブの [アクティブ化] をクリックして、マップ フレーム内のマップをアクティブにします。

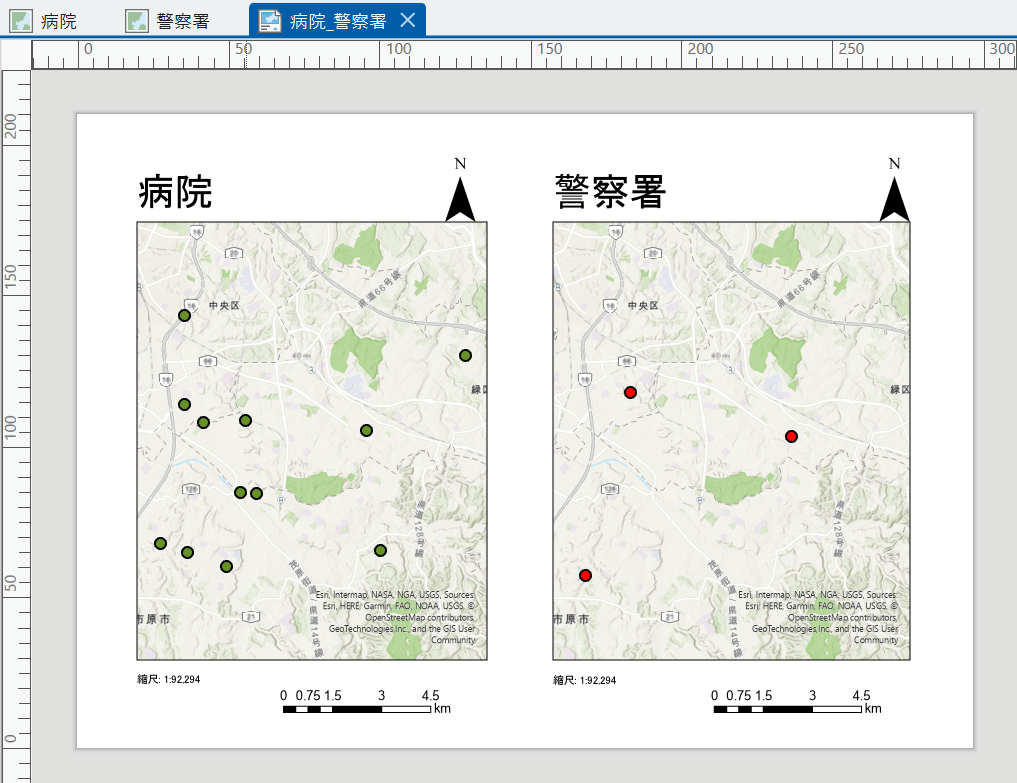

アクティブにしたリンクされたマップ フレーム (病院 マップ フレーム) の縮尺や中心位置を変更すると、設定対象のマップ フレーム (警察署 マップ フレーム) の表示範囲も変わります。
※ マップ フレームの [表示オプション] で [制約] を「なし」以外の項目に設定すると、設定対象のマップ フレーム (警察署 マップ フレーム) を [レイアウト] タブの [アクティブ化] でアクティブにしても、マップ フレームの表示範囲を変更することはできません。
また、マップとシーンでマップ フレームの表示範囲を連動させることはできません。
