ラスターの各セルをメッシュポリゴンに変換する方法

ナレッジ番号：3080 | 登録日：2023/05/29 | 更新日：2024/11/21

概要

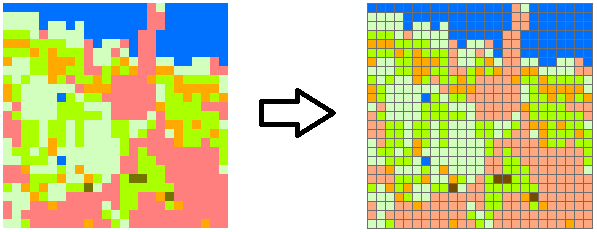

ラスターデータのピクセルと同じサイズのメッシュポリゴンを作成して、メッシュポリゴンにラスターデータのピクセル値を付与することにより、ラスターデータをメッシュポリゴンに変換（ラスター/ベクター変換）することができます。この方法では 1 ピクセルを 1 ポリゴンに変換します。

隣接する同じセル値のポリゴンをマージしたい場合は、ArcToolbox → [変換ツール] → [ラスターから変換] → [ラスター → ポリゴン] ツールで一括変換できます。ただし、ラスターのセル値は整数型である必要があります。

注意事項

あらかじめ、ラスターデータと ArcMap データフレームの座標系を統一しておく必要があります。

手順

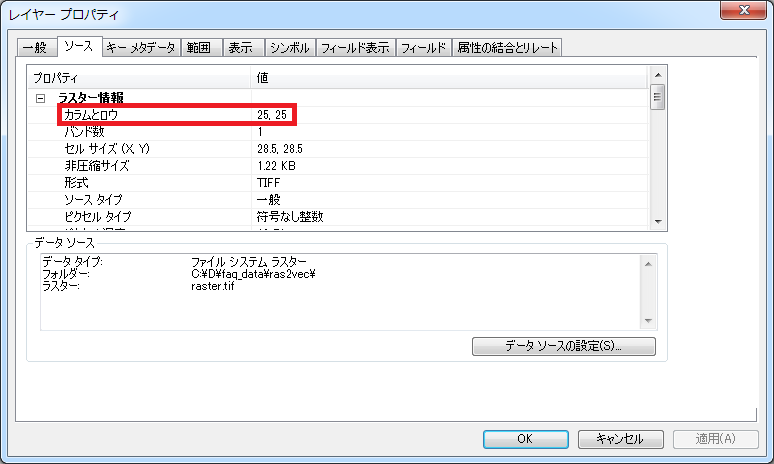

ArcMap にラスターデータを追加して、ラスターデータのピクセルの列（カラム）数および行（ロウ）数を調べます。

ArcMap の [コンテンツ] ウィンドウにてラスターデータを右クリック → [プロパティ] を選択 → [レイヤープロパティ] を表示 → [ソース] タブ → [ラスター情報] を展開してカラム（列）とロウ（行）の値を調べます。

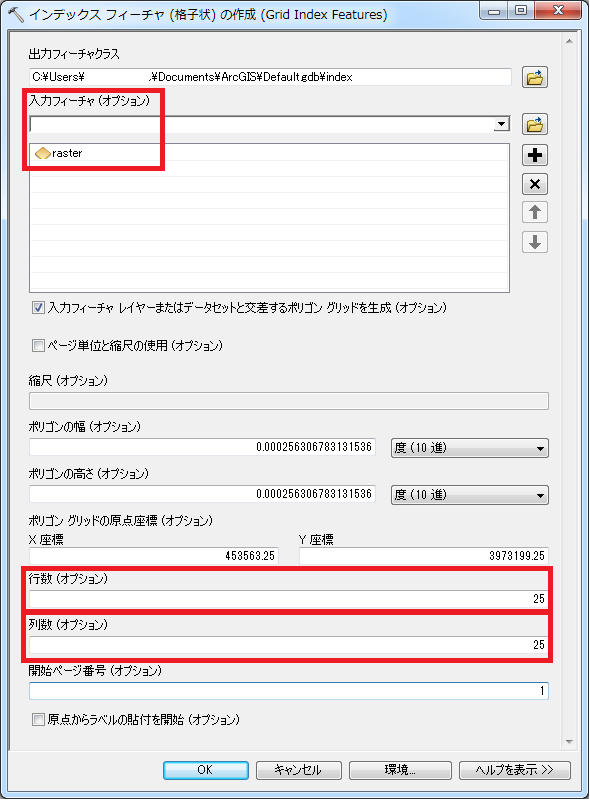

ラスターデータのピクセルと同じサイズのメッシュポリゴンを作成します。

・ArcToolbox　→ [カートグラフィツール] → [データドリブンページ] → [インデックスフィーチャ (格子状) の作成 (Grid Index Features)] ツール
※[入力フィーチャ] にラスターデータを設定したあと [行数] にロウの値を [列数] にカラムの値を設定します。

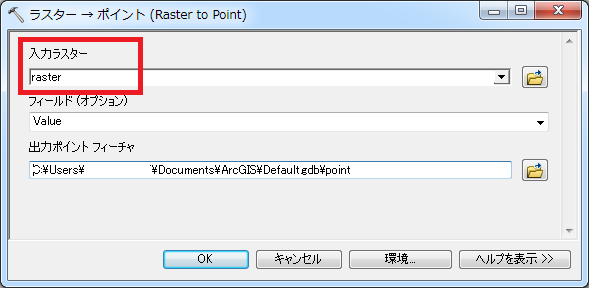

ラスターデータをポイントデータに変換します。

・ArcToolbox → [変換] ツール → [ラスターから変換] → [ラスター → ポイント (Raster to Point)] ツール

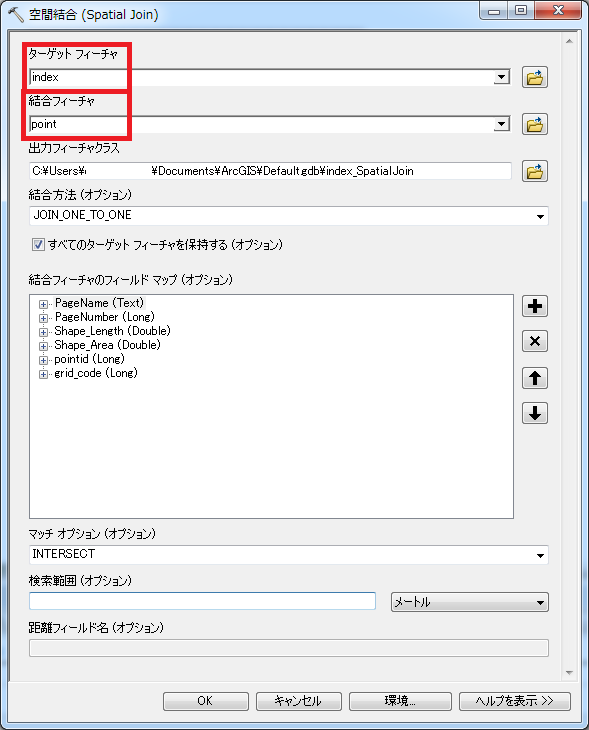

メッシュポリゴンにポイントデータの値を空間結合により付与します。

・ArcToolbox → [解析] ツール → [オーバーレイ] → [空間結合 (Spatial Join)] ツール
※[ターゲットフィーチャ] にメッシュポリゴンを [結合フィーチャ] にポイントデータを設定します。

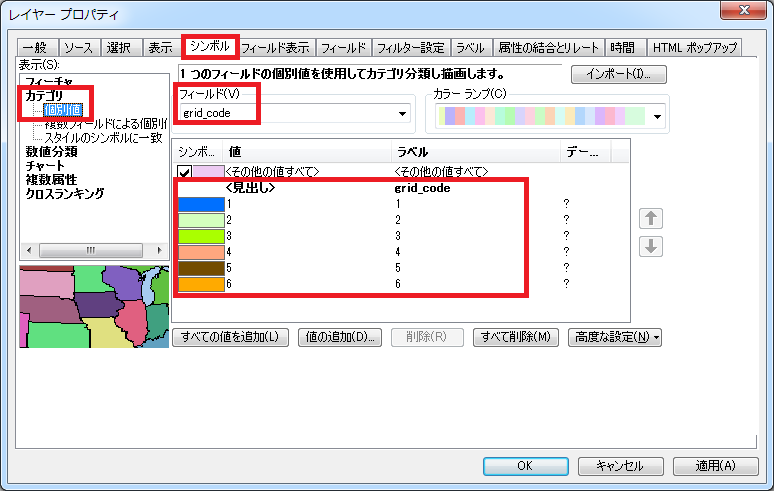

必要に応じてメッシュポリゴンの [レイヤープロパティ] → [シンボル] タブよりシンボル設定（個別値ごとにカラーを設定）を行います。
