ArcGIS Pro: [フィールド演算] でラインの始点と次の頂点の角度を属性テーブルに出力する

ナレッジ番号：5952 | 登録日：2025/07/04 | 更新日：2025/07/25

概要

フィールド演算機能を使用して、ラインの始点と次の頂点までの角度（図上の真上を 0 度とする方位角）を算出します。
座標値が地理座標系の場合には、期待する方位角は求められませんのでご注意ください。

操作手順

事前準備

属性テーブルに新規にフィールドを追加します。フィールドのタイプは、「Double 型」にしてください。フィールドに作成方法につきましては、以下の FAQ をご参考ください。

ArcGIS Pro: フィールドの追加・削除の方法

手順

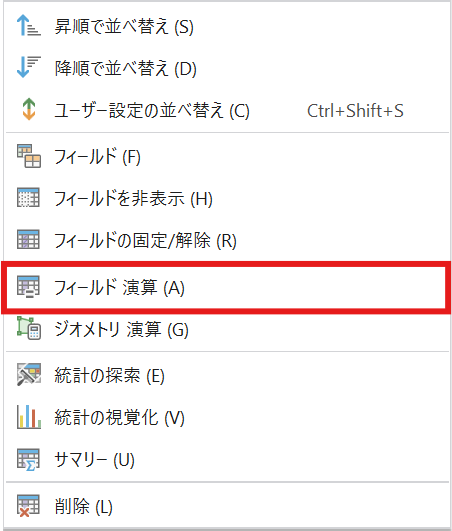

  1. 属性テーブル内の作成したフィールド名を右クリックし、[フィールド演算] を選択します。
  2. [フィールド演算] ダイアログの [式の種類] から [Python] を選択します。
  3. [フィールド演算] ダイアログの  [<フィールド名> = ] の箇所に、以下のコードを入力します。
    4. GetAzimuthPolyline(!Shape!)
  4.  [フィールド演算] ダイアログの [コードブロック] のボックスに以下の Python スクリプトを入力します。
    import math
def GetAzimuthPolyline(shape):
  nextPoint = shape.getPart(0).getObject(1)
  radian = math.atan2((nextPoint.y - shape.firstpoint.y),(nextPoint.x - shape.firstpoint.x))
  angle = radian * 180 / math.pi #一般角

  if angle < 0:
    angle = 360 + angle #負の角度を正の角度に変換

  #一般角を方位角に変換
  azimuth = (-(angle % 360) + 90 + 360) % 360
  return azimuth
  5. [OK] をクリックし、フィールド演算を実行します。

上記の処理はラインだけでなく、ポリゴンに対しても実行することができます。
