ArcGIS Pro: 途切れたマルチパートラインの端点を接合したい
ナレッジ番号：5730 | 登録日：2024/03/15 | 更新日：2024/11/21
概要

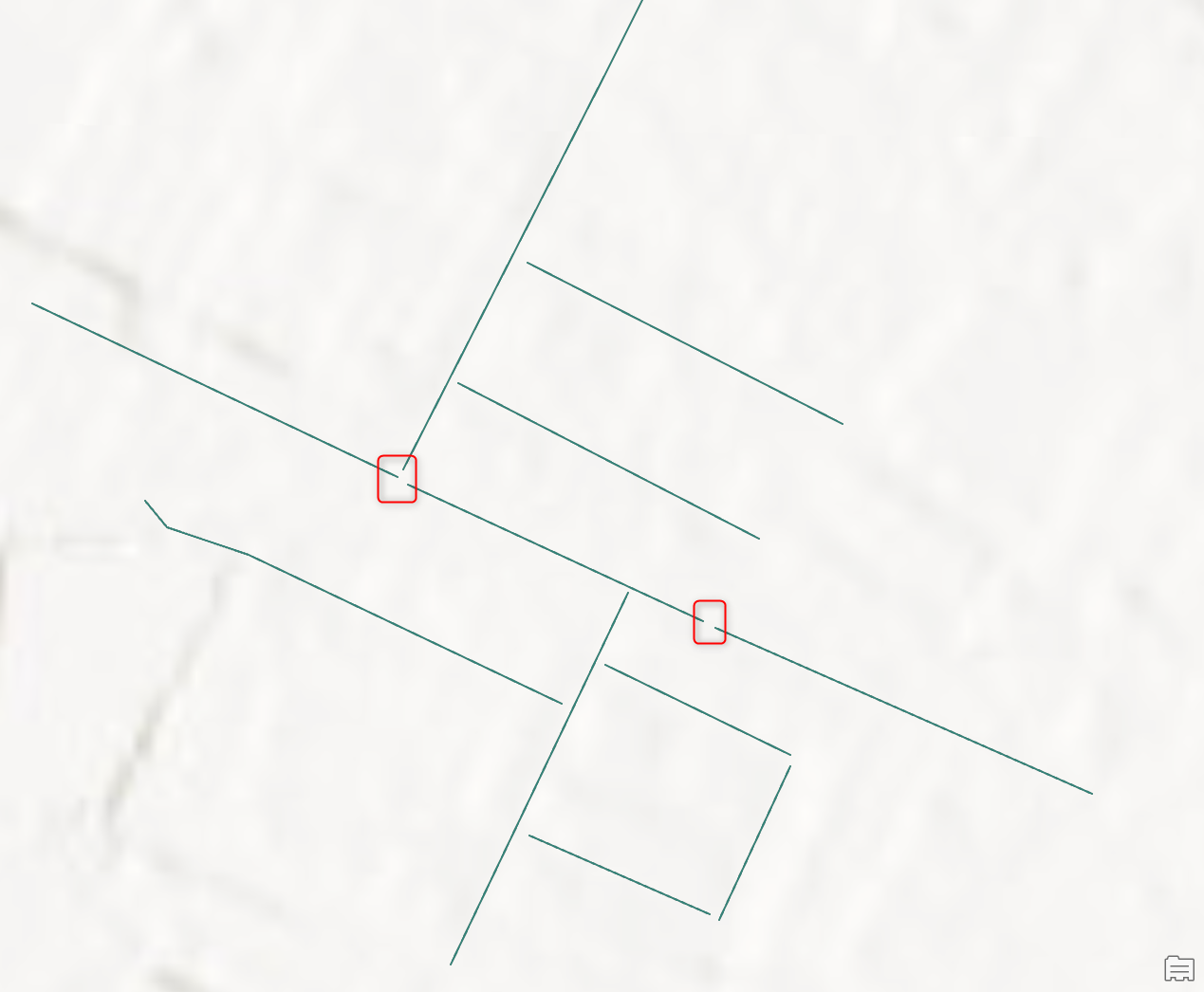

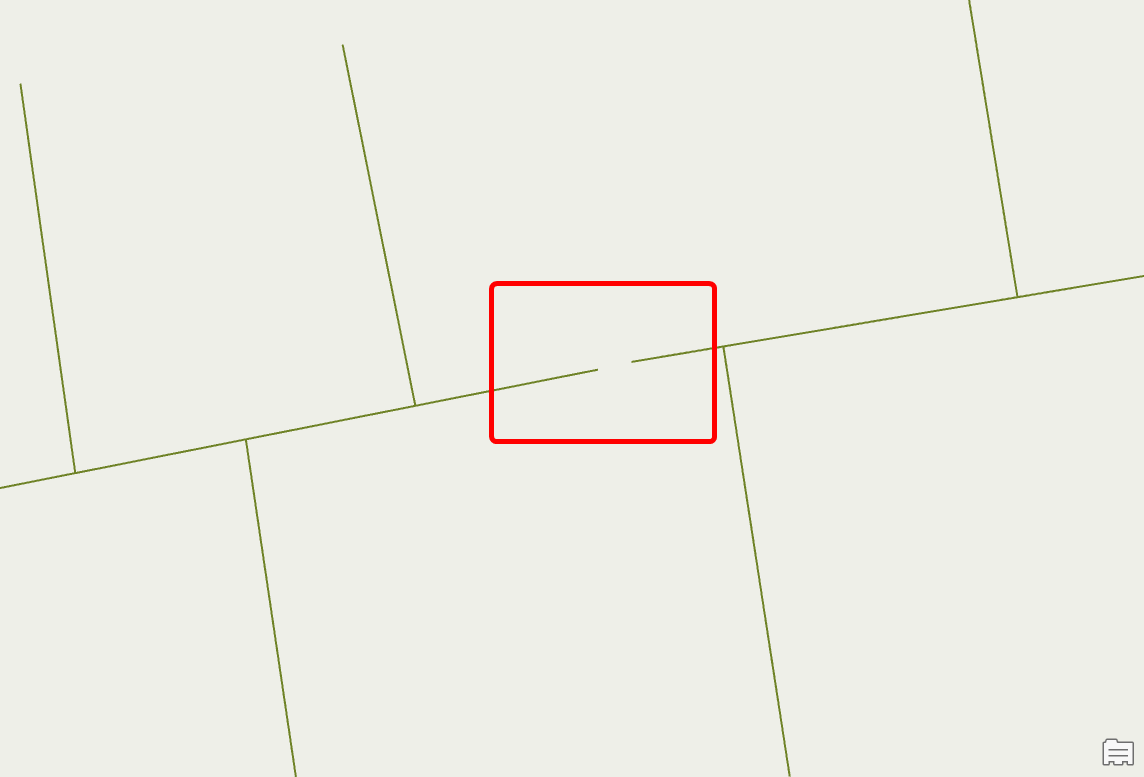

ディゾルブ処理など行い、複数のライン フィーチャを１つのライン フィーチャとして定義しているマルチパートのラインを使用している場合、そのマルチパートのラインの端点は途切れていることがあります。
このようなラインを接合したい場合の手順について説明します。
手順
- [解析] → [ツール] → ツールの検索欄で [マルチパート → シングルパート] と検索し、 [マルチパート → シングルパート] ツールを立ち上げます。
- [入力フィーチャ] にマルチパートのラインを入力し、ツールを実行します。

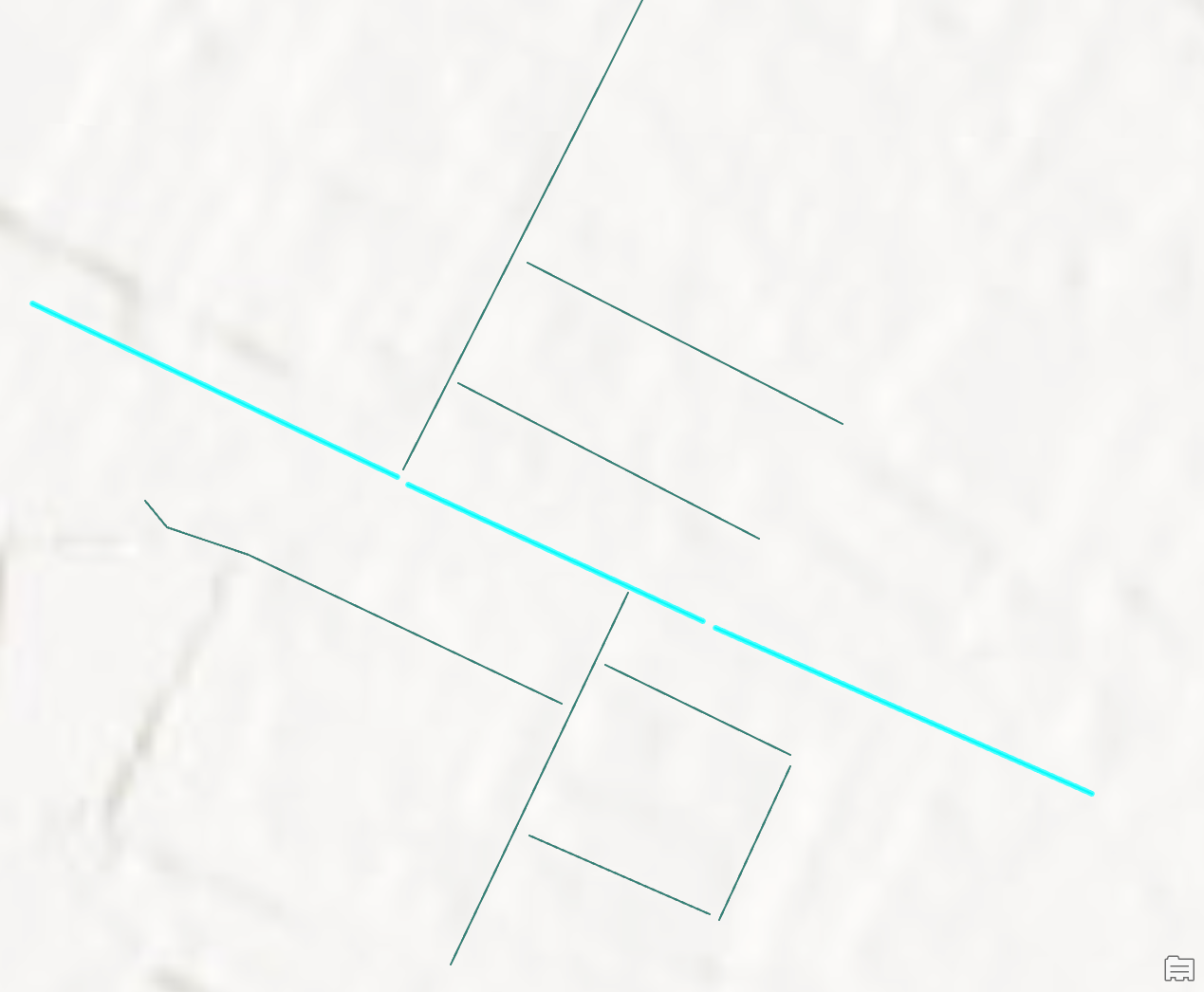

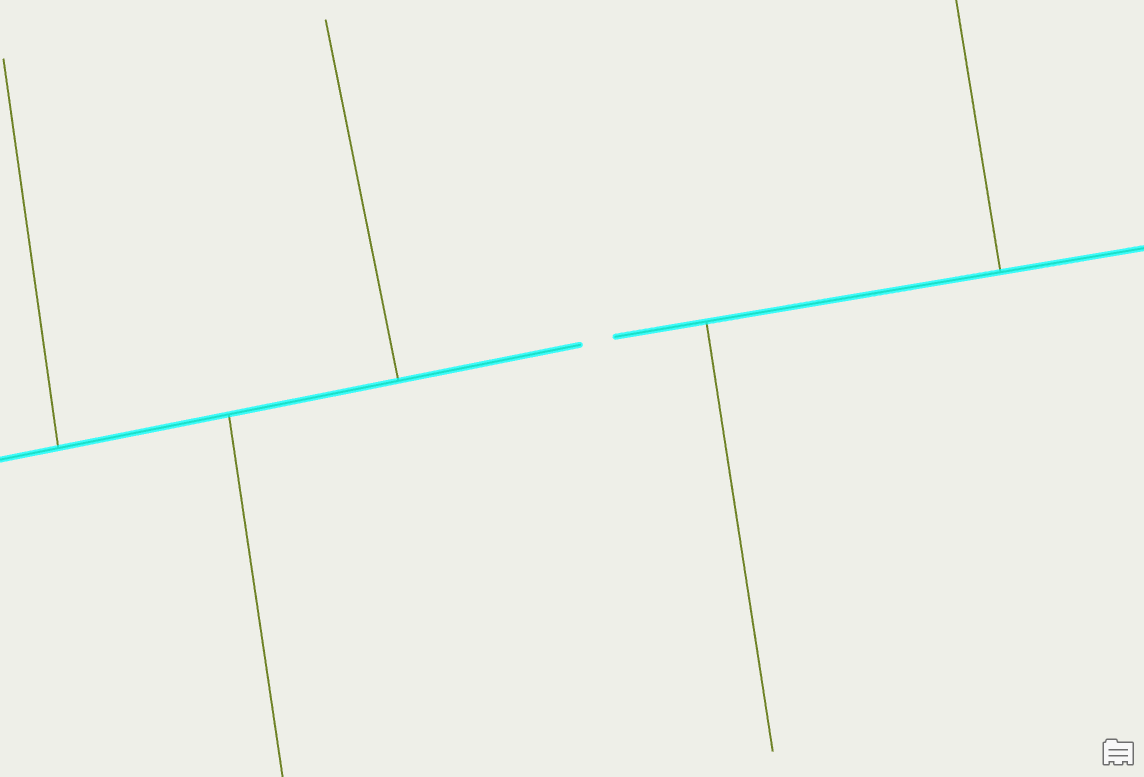

- 2. の手順で出力された端点の接合を行いたいシングルパートのラインを選択状態にします。
- [解析] → [ツール] → ツールの検索欄で [ペアワイズ インテグレート] と検索し、 [ペアワイズ インテグレート] ツールを立ち上げます。 ※補足：[ペアワイズ インテグレート] ツール は指定した XY 許容値の範囲にあるフィーチャの頂点に共通の座標値を割り当てるツールです。

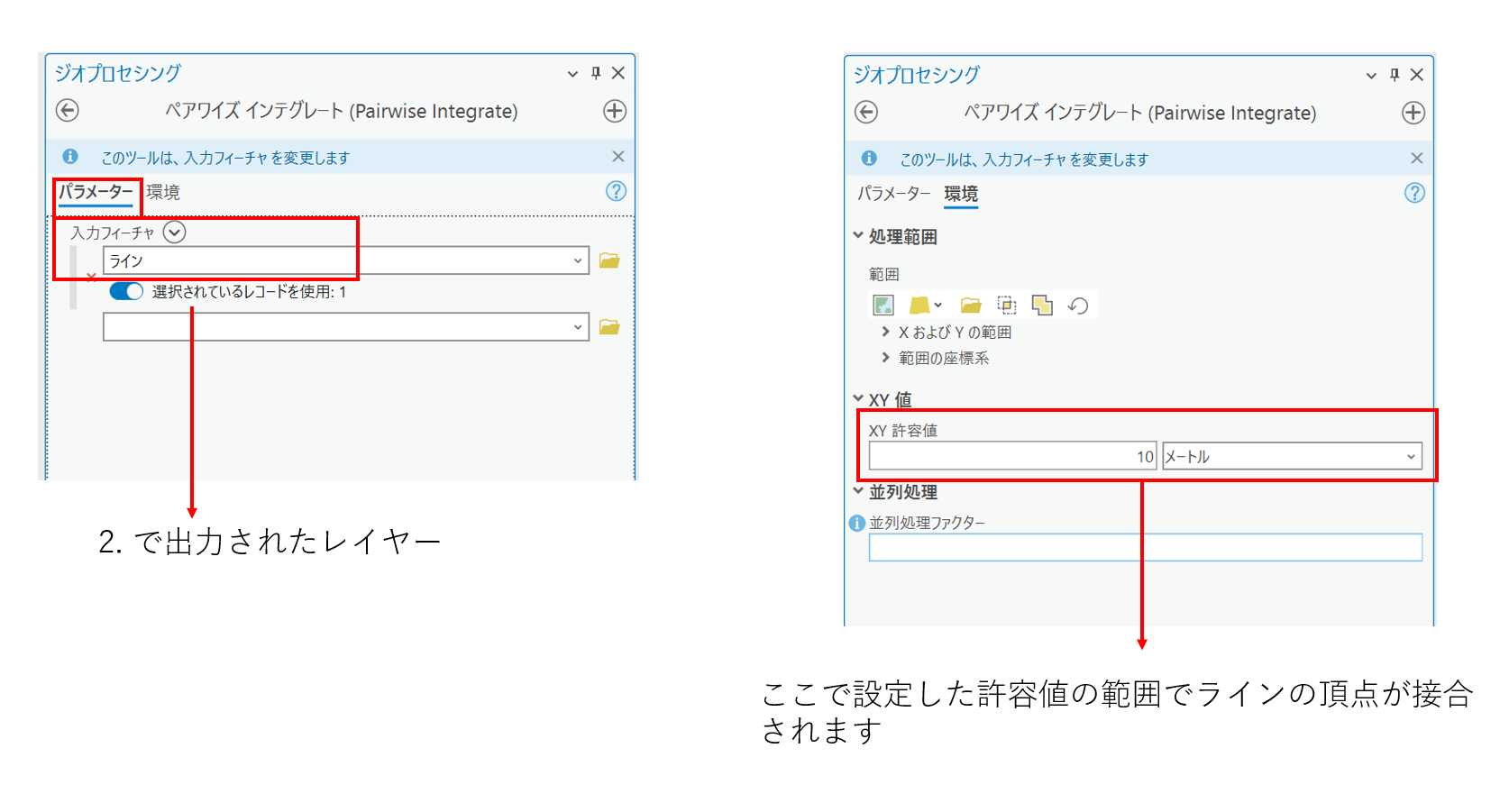

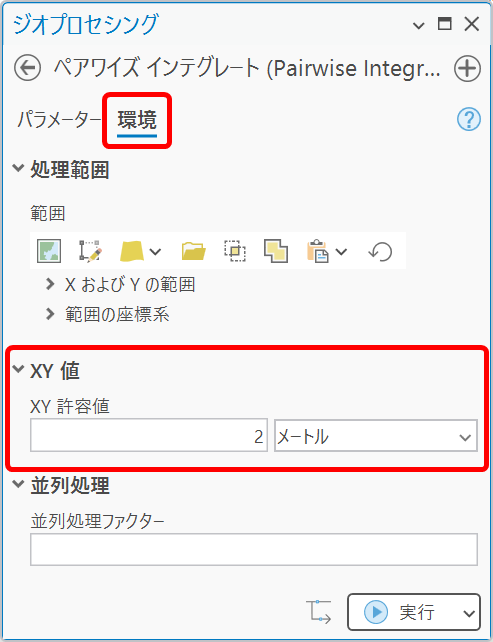

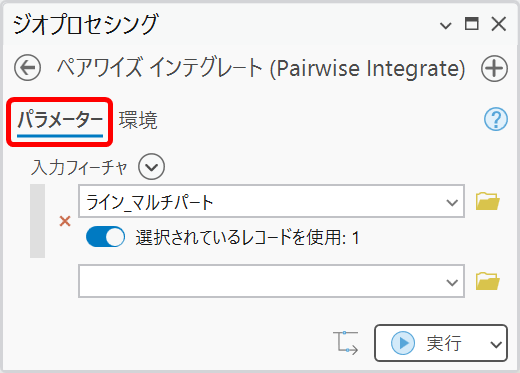

- [パラメーター] タブの [入力フィーチャ] に 2. の手順で出力された端点の接合を行いたいシングルパートのラインを入力し、[環境] タブの [XY 許容値] で許容値を設定します。

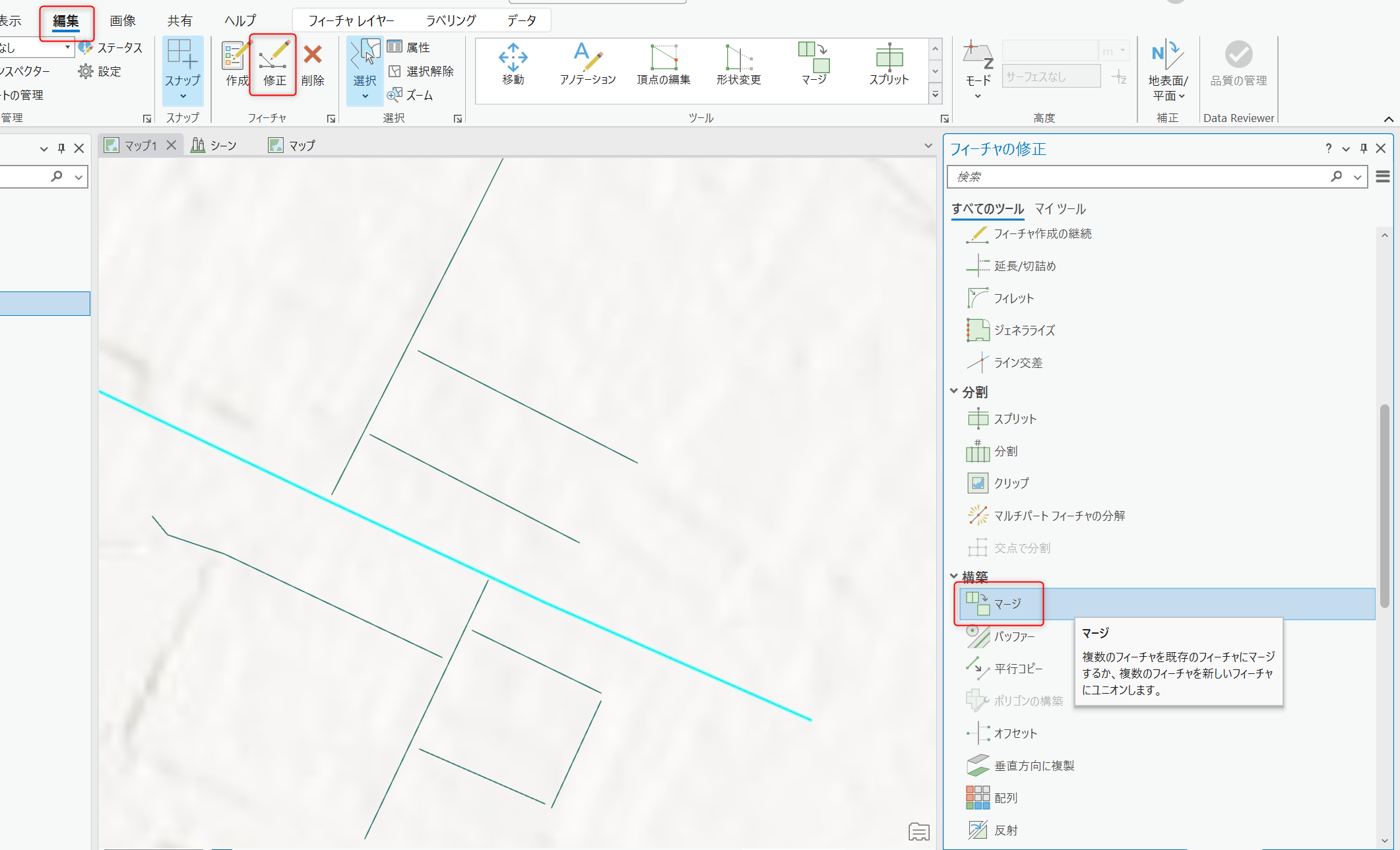

- 頂点が接合されたらラインを選択状態のまま [編集] → [修正] → [マージ] をクリックします。

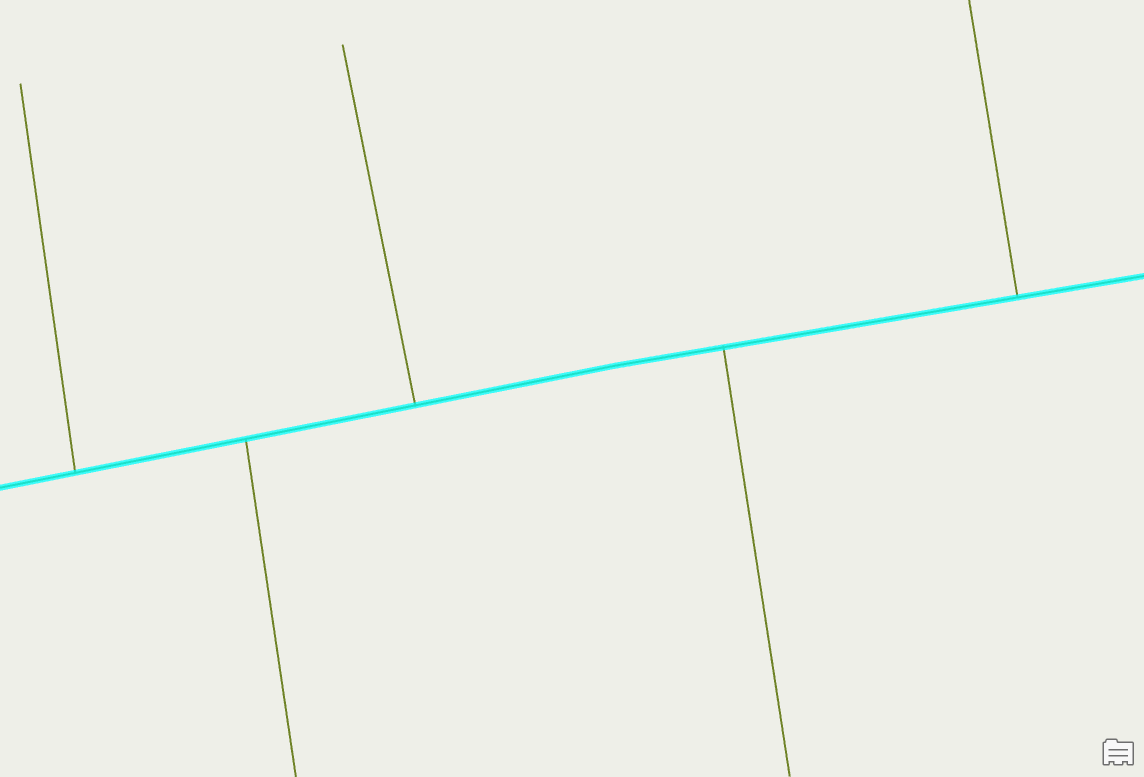

- [フィーチャの修正] ウィンドウで [マージ] をクリックし、ラインを 1 フィーチャに集約します。
