COM コンポーネントカテゴリおよび COM 相互運用機能をカスタムコンポーネントで使用する方法

ナレッジ番号：5261 | 登録日：2023/07/26 | 更新日：2023/12/28

サマリー

従来の .NET 開発者にとって、コンポーネントオブジェクトモデル（COM）の独特な特性の中には、あまり慣れていないものもあるかもしれませんが、ArcObjects によるカスタムコンポーネントの開発では理解しておく解があります。このトピックは、Visual Studio プロジェクトに COM コンポーネントカテゴリ登録情報をもたせ、COM 相互運用機能を有効にするための方法を説明します。この情報は、デバッグや配布を行う際に必要です。

内容

COM コンポーネントカテゴリと COM 相互運用機能

カテゴリ情報が利用可能かつ有効でなければならない理由

COM コンポーネントカテゴリの決定と COM 相互運用機能の有効化

COM コンポーネントカテゴリと COM 相互運用機能

操作を始める前に、以下の前提について確認してください。

ArcGIS Desktop カスタムコンポーネント（以降カスタムコンポーネント）が、COM インタフェースまたは ESRI ベースクラスの実装に基づいて、Visual Studio で作成されています。
カスタムコンポーネントの Category プロパティは、"Developer Samples" に設定されています。
カスタムコンポーネントの Caption プロパティは、"Caption_ArcMapClassLibrary_Implements" に設定されています。
カスタムコンポーネントは、"DevelopmentPC" というコンピュータ上で作成されています。
カスタムコンポーネントは、"TargetPC" というコンピュータ上に導入されます。
このトピックにおけるカスタムコンポーネントは、ArcGIS Desktop アプリケーション（ArcMap、ArcGlobe、ArcScene、または ArcCatalog）の [ユーザー設定] ダイアログ上に表示されるタイプで、ArcGIS Desktop のグラフィカルユーザインタフェース（GUI）への追加や削除が可能です。一般的に、これらのタイプのカスタムコンポーネントには、ボタン、ツール、ツールバーがあります。[ユーザー設定] ダイアログボックスには表示されず、このトピックとは関連性のないカスタムコンポーネントとしては、エクステンション、ドッカブルウィンドウ、カスタムテーブルオブコンテンツ（TOC）などがあります。

カテゴリ情報が利用可能かつ有効でなければならない理由

COM システムは、コンポーネントカテゴリという Windows レジストリ領域を使用します。概念的には、コンポーネントカテゴリとは、特定のタイプの機能を提供するクラスを論理的にグループ化するのに便利な手段です。特定のカテゴリにあるすべてのクラスは、通常、承認された一連のインタフェースをサポートしますが、しばしばクラスが機能の意味的記述である場合もあります。どのアプリケーションも、前もってアプリケーションが正確なクラス名を知っておく必要なしに、Windows レジストリにあるコンポーネントカテゴリの内容を実行時に判読し、どのクラスが特定の機能をサポートしているかについて情報を収集することができます。

ArcGIS 10 以前は、ArcGIS の拡張性を高めるために、ArcObjects は Windows レジストリにあるコンポーネントカテゴリを多用していました。ArcGIS カスタムコンポーネントからコンポーネントカテゴリ情報を取り出し、Windows レジストリにコンポーネントカテゴリ情報を登録するために、Windows の RegAsm.exe ユーティリティが使用されました。ArcGIS Desktop アプリケーションが実行されたとき、アプリケーションは、Windows レジストリのコンポーネントカテゴリを調べ、拡張可能な、どのカスタマイズオプションが利用できるか確認していました。

ArcGIS 10 の開始に伴い、COM コンポーネントカテゴリ情報を保持するために Windows レジストリの使用を取りやめました。代わりとなる方法は、新しい登録ユーティリティ（ESRIRegAsm.exe）と、 "製品とバージョン" がリリースされるごとに作成される Configuration フォルダに格納されている拡張マークアップ言語（XML）データベースから成り立っており、システムレジストリからは独立しています。そのため、コンポーネントの登録と、開発者が作成したアセンブリやダイナミックリンクライブラリに対するカテゴリ情報の登録は、ESRIRegAsm と呼ばれる新しく ESRI が提供するユーティリティによって行われます。

COM コンポーネントカテゴリ登録情報が（Windows レジストリあるいは ESRI XML データベースのどちらに保持されるとしても）利用可能な状態で、且つ ArcGIS Desktop カスタムコンポーネントの COM 相互運用機能が有効でなければならない理由は、デバッグ時や導入時の問題を避けるためです。

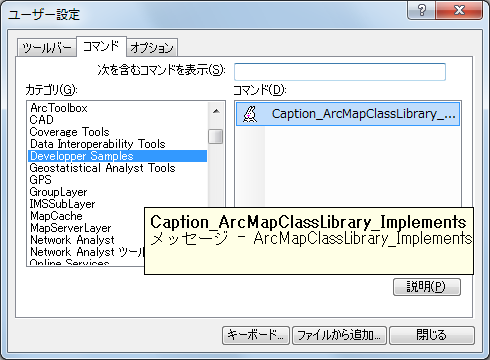

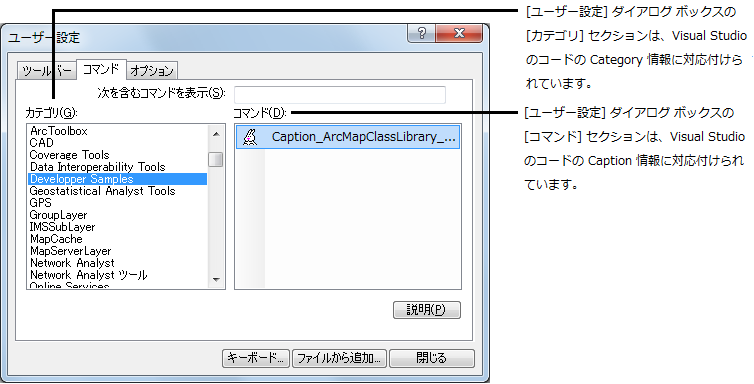

正しいコンポーネントカテゴリ登録情報を持ち、Visual Studio プロジェクトで COM 相互運用機能が有効な ArcGIS Desktop カスタムコンポーネントは、ArcGIS Desktop アプリケーション（ArcMap、ArcGlobe、ArcScene、または ArcCatalog）の [ユーザー設定] ダイアログボックスに表示されます。ArcMap の [ユーザー設定] ダイアログボックスに表示されるカスタムコンポーネントは、以下のスクリーンショットのようになります。

COM コンポーネントカテゴリの決定と COM 相互運用機能の有効化

ESRI の Visual Studio 統合開発環境（IDE）を用いてカスタムコンポーネントを作成すると、コンポーネントカテゴリ情報をや COM 相互運用機能を有効にするかどうかを容易に決定することができます。ESRI の Visual Studio IDE フィーチャは、ArcObjects .NET ソフトウェア開発キット（SDK）の一部としてインストールされます。COM コンポーネントカテゴリが ArcMap に登録されることを決定し、そのプロジェクトの COM 相互運用機能を有効にするためには、以下の手順に従います。

DevelopmentPC 上で Visual Studio を起動し、カスタムコンポーネントを含むプロジェクトを開きます。

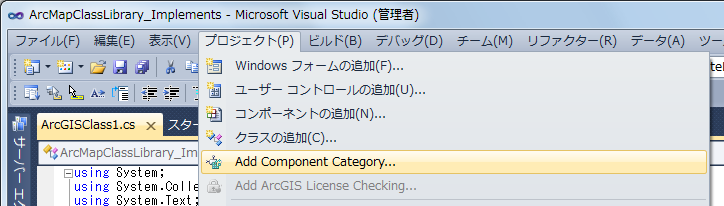

プロジェクトをクリックし、次に [Add Component Category] を選択します。

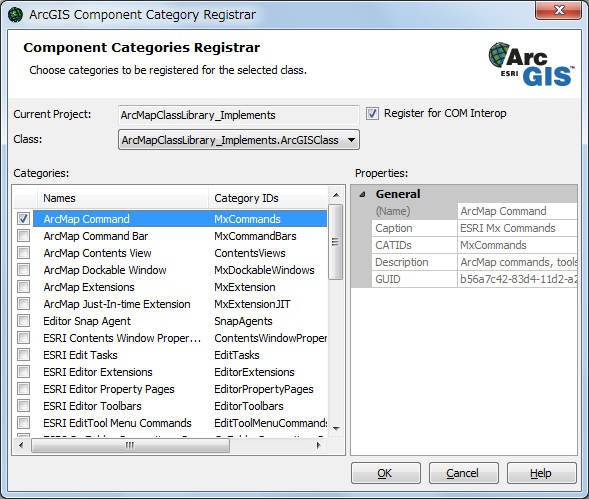

[Add Component Category] をクリックすると、ArcGIS Component Category Registrar ダイアログボックスが表示されます。
1. [Class] ドロップダウンリストをクリックし、カスタマイゼーションを含む適用可能なクラスを選択します。そして、[Categories] セクション下にある選択されたカテゴリを確認します。この例では、カスタマイゼーションは、ArcMapClassLibrary_Implements.ArcGISClass1 クラス内に存在し、 "ArcMap Command" カテゴリが選択されています。[Properties] セクション下では、[Caption] プロパティが "ESRI Mx Commands" となっています。
2. [Register for COM Interop] チェックボックスが選択されていることを確認します。
COM コンポーネントカテゴリが正しく登録されることを確定する別の方法として、プロジェクトのクラスコード内で ArcGISCategoryRegistration メソッドを確認する方法があります。

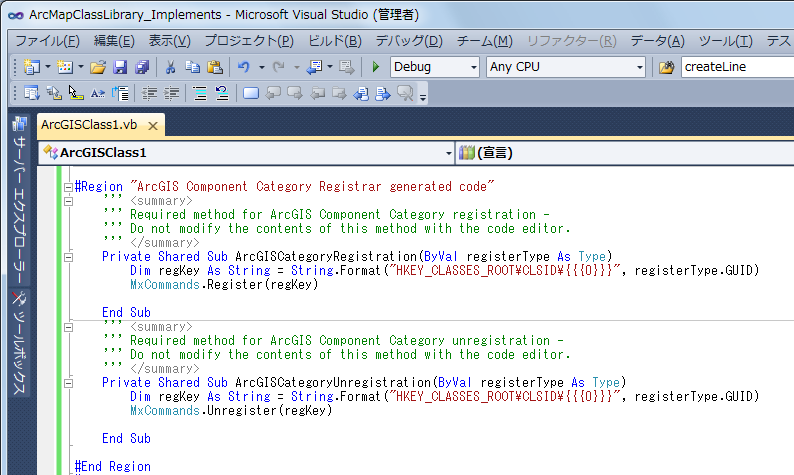

以下の VB.NET のスクリーンショットでは、コマンドが登録される ArcMapClassLibrary_Implements.ArcGISClass1 クラスは "MxCommands" であることが確認できます。

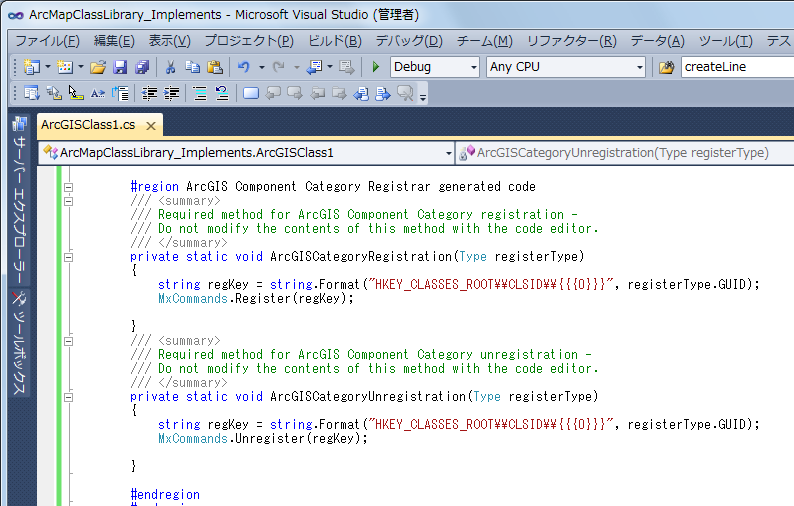

以下の C# のスクリーンショットでは、コマンドが登録される ArcMapClassLibrary_Implements.ArcGISClass1 クラスは "MxCommands" であることが確認できます。

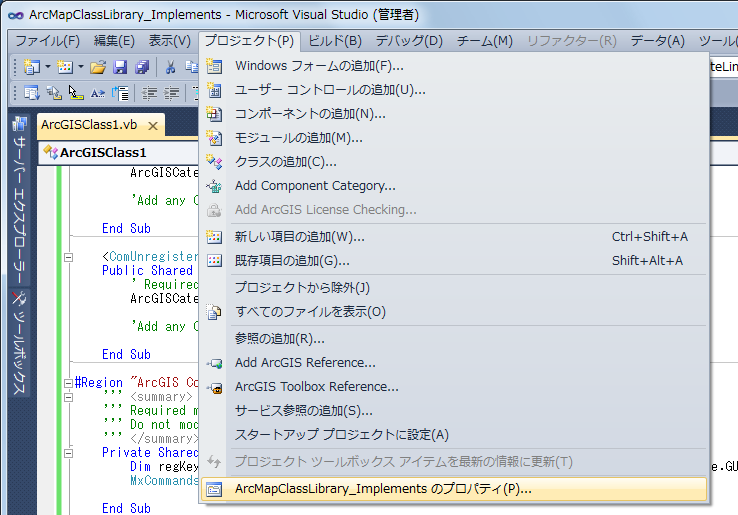

カスタムコンポーネントのプロジェクトプロパティで、COM 相互運用機能が選択されていることを確認するために、[プロジェクト] メニューをクリックし、[<プロジェクト名>のプロパティ] を選択します。

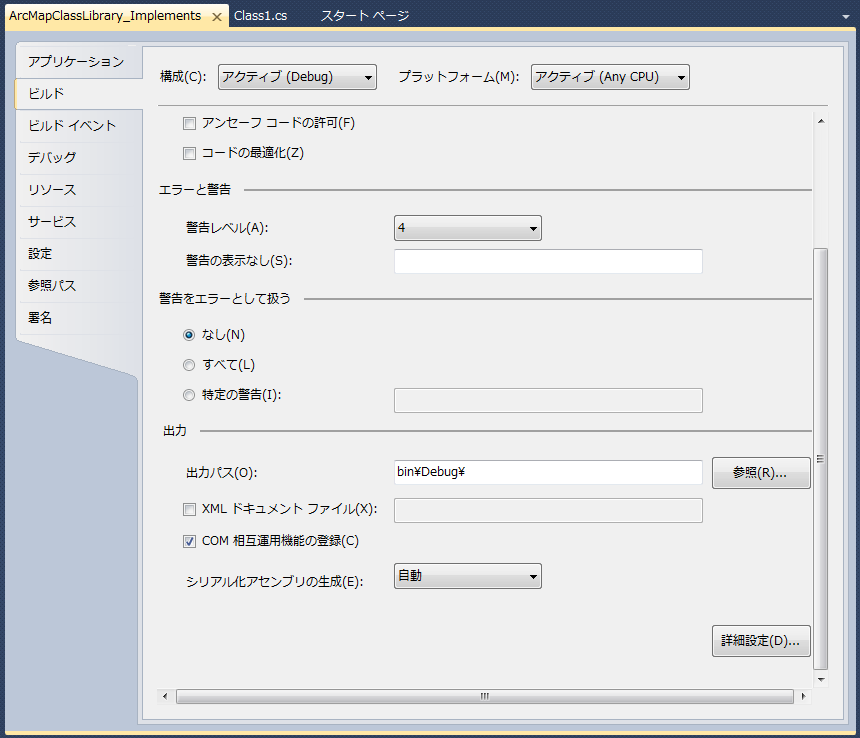

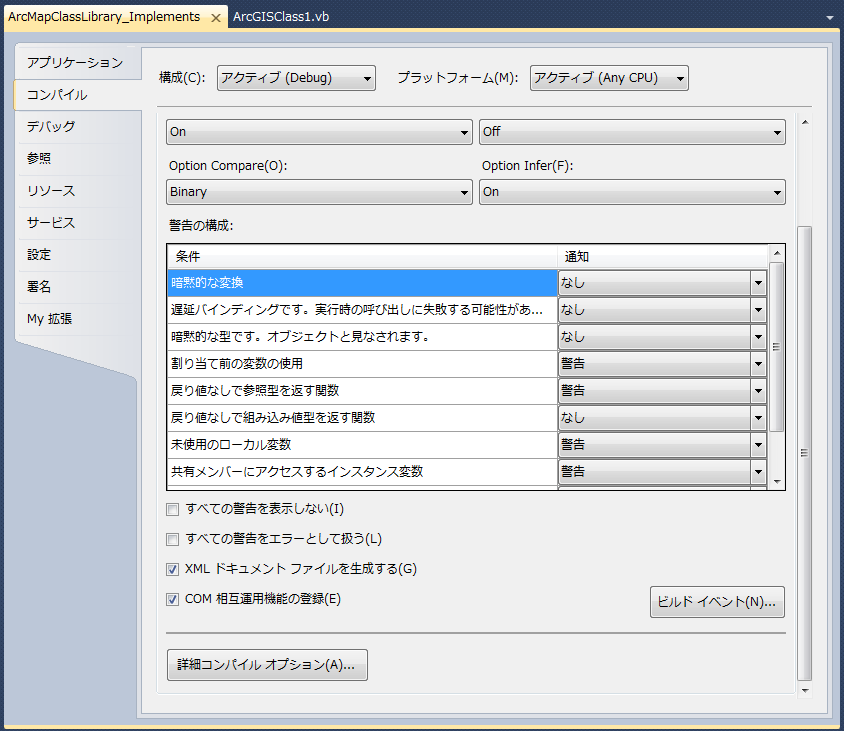

メニューから [<プロジェクト名>のプロパティ] を選択すると、プロパティ情報が表示されます。[COM 相互運用機能の登録] のチェックボックスがオンになっていることを確認します。
