FAQ ArcGIS Pro: 日影の生成範囲をデータとして作成したい (シャドウボリューム他) (3D Analyst)

ナレッジ番号：3323 | 登録日：2023/05/29 | 更新日：2023/06/21

概要

ArcGIS では、3D データと特定の日時を指定して、その時点の影をマルチパッチとして作成することができます。その処理を行うには、3D Analyst のライセンスで実行できる [シャドウボリューム (Sun Shadow Volume)] ツールを使用します。

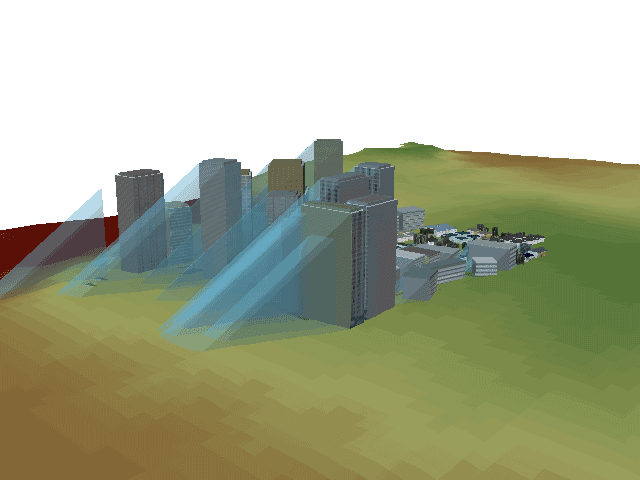

作成されたマルチパッチレイヤーに対してシンボルや透過設定を行うことで、シーンにて下図のように表示することができます。

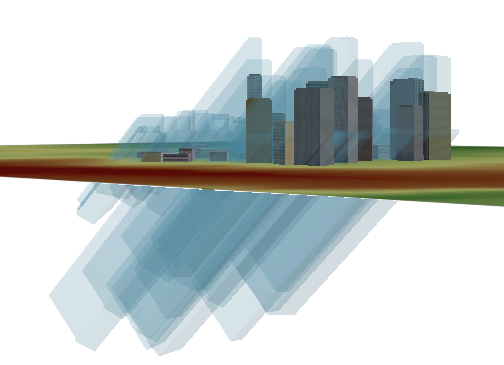

さらに、作成されたマルチパッチは影の生成日時を属性として保持します。それをもとに影の生成シミュレーションを行ったり解析処理を行うことが可能です。

影が生成される頻度をラスターデータのセル値で表現したい場合、[シャドウ頻度 (Sun shadow Frequency)]ツールを使用します。

操作手順

シャドウボリューム

[ジオプロセシング] ウィンドウを表示し [ツールボックス] タブ → [3D Analyst ツール] → [可視性] → [シャドウボリューム (Sun Shadow Volume)] ツールを起動します。

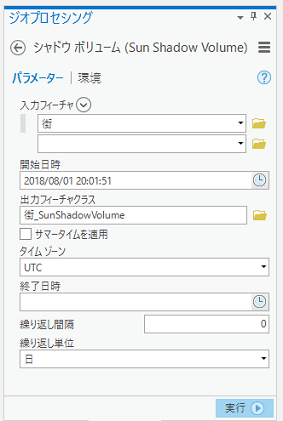

以下のように、各パラメーターを設定します。
- 入力フィーチャ: 影のモデリングに使用するマルチパッチ。または立ち上げ設定を行ったラインやポリゴン。
- 開始日時: 影を生成する基準となる日時。
- 出力フィーチャクラス: 作成するマルチパッチの保存場所と名称。
- タイムゾーン:影を生成する日時のタイムゾーン。
  その他のパラメーターについては任意ですが、詳細についてはヘルプでご確認ください。
[実行]ボタンをクリックして処理を開始します。
必要に応じ、作成されたマルチパッチレイヤーのシンボルや透過度を変更します。

シャドウ頻度

[ジオプロセシング] ウィンドウを表示し [ツールボックス] タブ → [3D Analyst ツール] → [可視性] → [シャドウ頻度 (Sun shadow Frequency)] ツールを起動します。

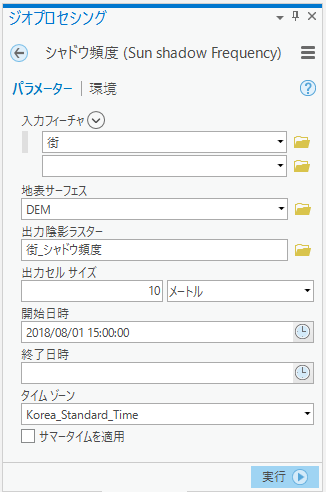

以下のように、各パラメーターを設定します。
- 入力フィーチャ: 影を生成する (または日光を遮る) 元となるマルチパッチフィーチャ。
- 地表サーフェス: 解析範囲の位置、高度を指定するためのサーフェス。(DEM,ラスターデータ)
- 出力陰影ラスター: 作成するラスターの保存場所と名称、フォーマット。
- 出力セルサイズ: 作成するラスターのセルサイズ。
- 開始日時: 影を生成する基準となる日時。
  その他のパラメーターについては任意ですが、詳細についてはヘルプでご確認ください。
[実行] ボタンをクリックし、処理を開始します。

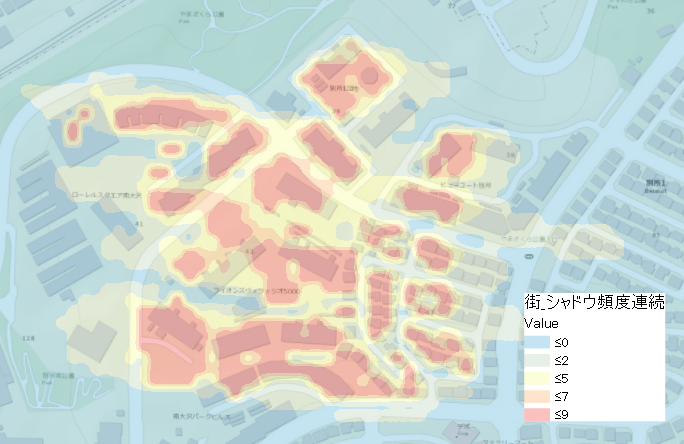

処理が終わると、影が生成頻度をセル値として格納したラスターが作成されます。入力フィーチャの周辺ほど影が生成されやすい傾向にあることがわかります。
