FAQ [切り盛り （Cut Fill）] ツールの結果の見方について (3D, Spatial)
ナレッジ番号：2556 | 登録日：2023/05/29 | 更新日：2023/06/21
説明
切り盛り操作とは、サーフェス材料を除去、または追加することによって、地形サーフェスの標高を変更する処理です。

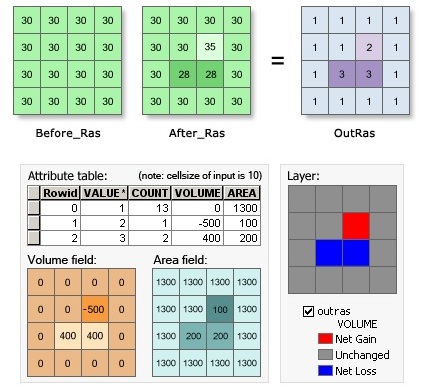

[切り盛り(Cut Fill)] ツールは、この切り盛り操作により変化した面積と体積を算出します。異なる時点の特定位置のサーフェスに対して、サーフェス材料が除去された部分、追加された部分、または変更されたエリアを特定します。『切り盛り] ツールを実行後の結果である属性テーブルの見方について下図の「Before_Ras」を [切り盛り前のラスタサーフェス] 、「After_Ras」を [切り盛り後のラスタサーフェス] 、[出力ラスタ] を 「OutRas」 とした例で説明します。
出力結果である、「After_Ras」の右に表示されている「OutRas」の画像の「2」の値と「3」の値に注目してください。（「2」の値と「3」の値は属性テーブルの[Value*]フィールドに格納されている値です。）
また、セルの色が赤、青、グレーで表示されている「OutRas」画像は、「赤」のセルが「純利益」と表示されていますが、これは、元のラスタデータと比較して「増えた」部分です。つまり、堆積（盛り）した部分を示し、「青」の部分は、以前と比べ「純損失」の部分で侵食（切り）されたことを意味します。「2」の値のセルは元のラスタデータと比較して「Volume」（体積）が以前に比べて、「500」増えた部分です。（こちらの例ではセルサイズが(10×10)ですので標高値が「5」増えた状態です。また「Area」（面積）については、この変化があったセルが 1つだけなので[Area]フィールドには「100」（10×10×1）と表示されています。
「3」の値のセルは元のラスタデータと比較して「Volume」（体積）が「400」減った部分です。（[Volume] フィールドには、「400」という値が入っていますが、これは、1 つセルの値が「400」ということではありません。（（10×10×2）×（2 セル））ということを表し、2 つのセルの標高値がそれぞれ「2」増えたことを意味します。また、面積については、この変化があったセルが 2 つあるので [Area] フィールドには「200」（10×10×2）が表示されています。
つまり、出力された属性テーブルの値は、各セルを 1つづつの変化を表すのではなく、同じ変化があったセルの総面積と総体積を表示しています。
どれだけのセルの標高に変化があったのかを調べるには、出力されたテーブルの [Volume] フィールドと [Count] フィールドを確認します。マイナスの値が入っているレコードは標高が高くなっている（増えている）部分であり、プラスの値になっているレコードは、標高が低くなった（減った）部分です。また、セルの個数は、[COUNT] フィールドの値で確認できます。
