[サーフェスの平滑化 (Fill) ]ツールを適用したくぼみが Z 制限を超えてしまう (Spatial Analyst)
ナレッジ番号:1635 | 登録日:2023/05/29 | 更新日:2024/06/25
ツールの仕組み
[サーフェスの平滑化 (Fill)] ツールでは、入力ラスタで指定した Z 制限以内にある全てのくぼみを検知し、その後検知されたくぼみに対して隣接するセル値から最低値を割り当てます。
オプションで設定できる Z 制限は検知するくぼみの選択にのみ影響し、くぼみを埋める値については影響がありません。例えば、くぼみに対して隣接するセルにもくぼみが存在する場合、Z 制限を超えたセル値が割り振られる可能性があります。この場合、埋めるくぼみに隣接する最低の値をもつセルが Z 制限をこえるくぼみとなることもあり、Z 制限を越える値がくぼみに適用される場合もあります。
1というくぼみのセルに対して隣接する全てのセルがくぼみ(2-9というくぼみのセル)だとします。
隣接する各くぼみのセルはそれぞれの隣接するセルからの最低セル値でくぼみが埋められており、このため1のくぼみには隣接するセルが持つ最低セル値が付与されます。

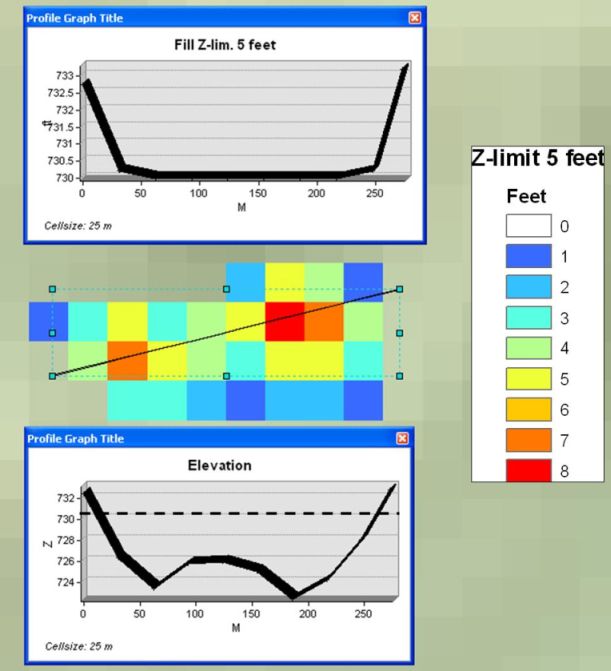

この状態を画像で表示すると以下のようになります。
画像下部の断面図は、処理前の標高データを現したもので、画像上部の断面図はサーフェスの平滑化ツールを適用後の同一箇所です。この例では Z 制限を 5 フィートとしてツールを適用しています。
中央のセルをシンボル表示したものは、元のデータからツール適用後のデータを引いた値を個別値で表示しています。(Z 制限で指定している 5 フィート以上のセル値で埋められているセルが存在しているのが確認できます。)
留意点
[サーフェスの平滑化 (Fill)] ツールは Spatial Analyst のエクステンションが必要になります。関連トピック
Why does the Fill tool replace sinks with values that exceed the z-limit?
