ArcGIS Pro: 複数のテーブルデータを一括してポイントデータに変換したい (ModelBuilder)

ナレッジ番号：3281 | 登録日：2023/05/29 | 更新日：2023/06/21

概要

ModelBuilder を利用することで、同一フォルダーにある複数のテーブルデータを一括してポイントデータに変換することができます。

前提条件

反復するテーブルの XY 座標値の形式 (メートル単位、度単位など) が一致していること
座標値の元となる座標系が一致していること

手順

同一フォルダーにある複数のテーブルデータを一括してポイントデータに変換します。

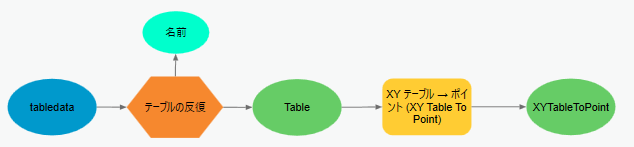

モデル例

ArcGIS Pro → [解析] タブ → [ModelBuilder] ボタンをクリックしますと、ジオプロセシングモデルが表示されます。
また ArcGIS Pro に [ModelBuilder] タブが表示されます。
[ModelBuider] タブ → [反復] ボタン → [テーブルの反復] ツールを選択します。
[テーブルの反復] を右クリック → [変数の作成] → [パラメーターから] → [ワークスペース] を選択します。
[ワークスペース] をダブルクリック → テーブルデータのあるフォルダーを選択します。

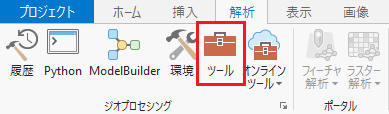

[ModelBuider] タブ → [ツール] ボタンをクリックしますと、[ジオプロセシング] ウィンドウが表示されます。
テーブルデータからポイントを発生します。
・[ツールボックス] → [データ管理ツール] → [フィーチャ] → [XY テーブル → ポイント] ツール
[Table] エレメントにカーソルを当てて、[XY テーブル → ポイント] ツールの方にカーソルをあてて結びます。その際にメニューが表示されますので、[XY テーブル] を選択します。
　[XY テーブル → ポイント] ツールをダブルクリックしてパラメーターを設定します。
　・[出力フィーチャクラス]: （例）PNT_%名前%　※%名前%はインライン変数で、入力データとして指定するファイル名を出力データに引き継ぎます。
　・[X フィールド]: X フィールド名
　・[Y フィールド]: Y フィールド名
　・[空間参照]: 任意の座標系を設定

[ModelBuilder] タブにて [名前を付けて保存] しますと、[モデルの保存] 画面が表示されますので、モデル名（例：model）を付けて保存します。
