概要

レイアウト ビューに方眼格子線や経緯線を追加することができます。格子線の間隔や単位などの細かな設定も可能です。

• 方眼格子線や経緯線を追加する手順
• 格子線の詳細な設定
  1. 格子線の間隔を調整したい
  2. 単位を変更したい
  3. ラベルの文字サイズを変更したい
  4. ラベルの小数点以下を表示したい
  5. メートルからキロメートルに単位を変更したい

方眼格子線や経緯線を追加する手順

1. 格子線や経緯線の単位は、レイアウトに追加するマップの座標系、またはマップ上にあるレイヤーの座標系です。[コンテンツ] ウィンドウにて [マップ] を右クリック → [プロパティ] → [座標系] で座標系を事前に確認してください。

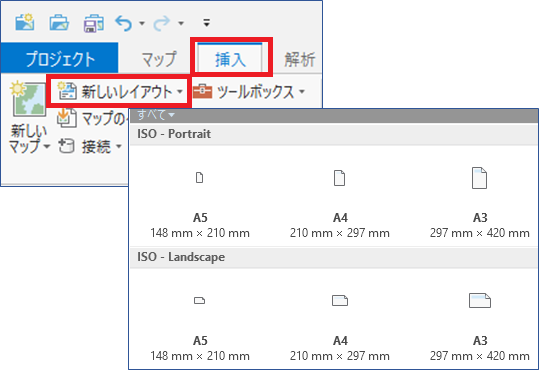

2. 新規レイアウトを作成します。[挿入] タブ → [新しいレイアウト] から任意のレイアウトを選択します。

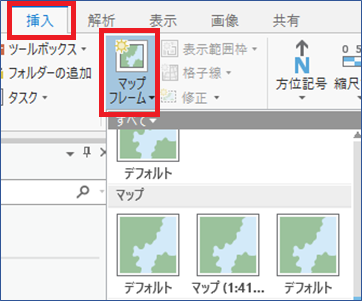

3. [挿入] タブ → [マップ フレーム] → レイアウトに追加したいマップを選択します。

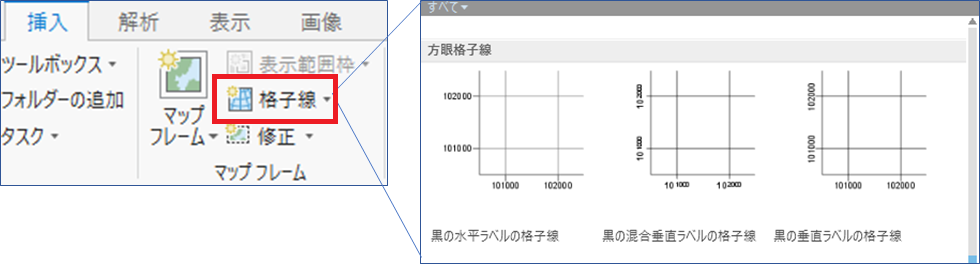

4. [挿入] タブ → [格子線] → 任意の格子線や経緯線を選択します。ここでは「黒の水平ラベルの格子線」を例として選択します。

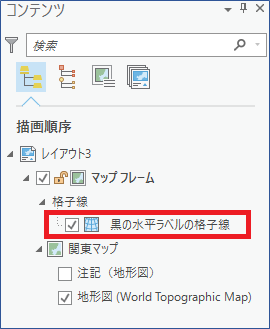

5. [コンテンツ] ウィンドウに追加された [黒の水平ラベルの格子線] レイヤーを右クリック → [プロパティ] をクリックします。



6. [マップの格子線の書式設定] ウィンドウにて、詳細な設定を行うことができます。

格子線の詳細な設定

ArcGIS Pro には様々な格子線の種類があり、[マップの格子線の書式設定] ウィンドウでの詳細な設定は、選択した格子線により異なります。ここではいくつかの主な設定をご紹介します。

格子線の間隔を調整したい

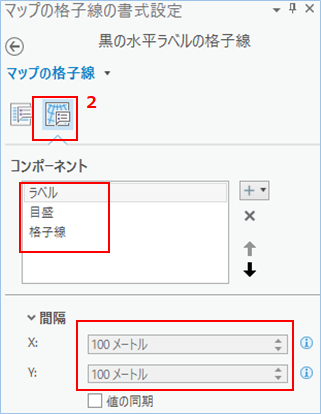

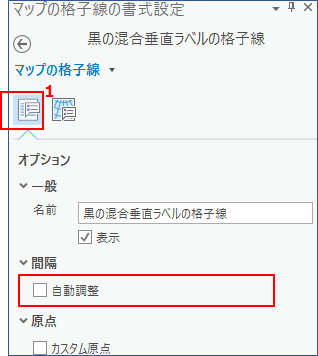

1. 下図の赤枠 1 をクリック → [間隔] 欄で [自動調整] チェックボックスをオフにします。



2. 下図の赤枠 2 をクリック → [ラベル] [メモリ] [格子線] のそれぞれのコンポーネントにおいて、[間隔] を設定します。



単位を変更したい

経緯線や格子線の単位は、レイアウトに追加したいマップの座標系の単位が適用されます。

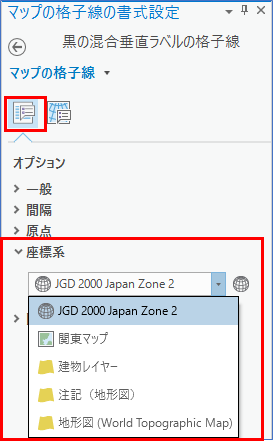

下図の [座標系] 欄のドロップダウンから、マップの座標系や、各レイヤーの座標系を選択することができます。※選択した格子線の種類によっては [座標系] 欄が存在しない場合もございます。

ラベルの文字サイズを変更したい

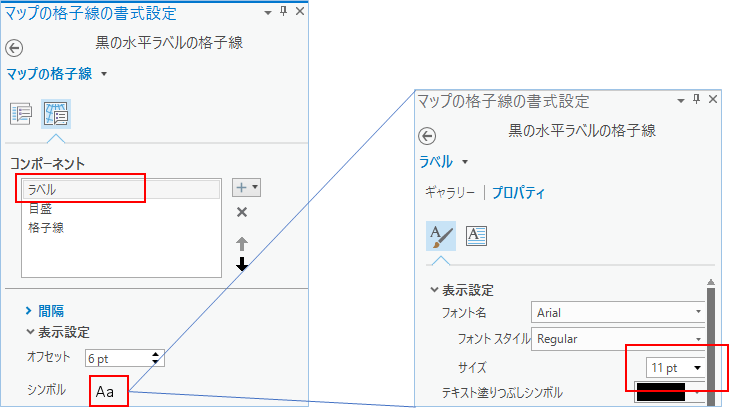

[ラベル] コンポーネントを選択し、[表示設定] 欄の [シンボル] で [Aa] をクリックし、文字サイズを変更します。

ラベルの小数点以下を表示したい

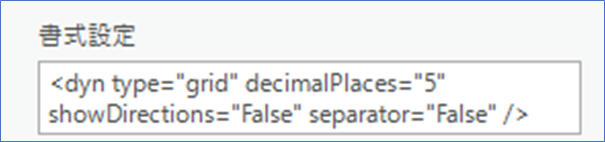

1. [ラベル] コンポーネントを選択し、[書式設定] 欄で [decimalPlaces="0"] の値を変更します。



   ※その他の記述方法は「ヘルプ:ダイナミック テキストの追加と変更」をご参照ください。

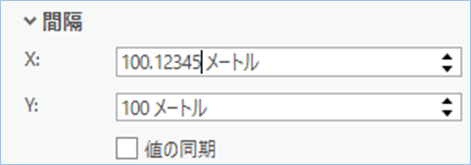

2. [間隔] 欄で必要桁数の値を設定します。



メートルからキロメートルに単位を変更したい

1. レイアウト ビューの [コンテンツ] ウィンドウで [マップ フレーム] を右クリック → [アクティブ化]　をクリックします。

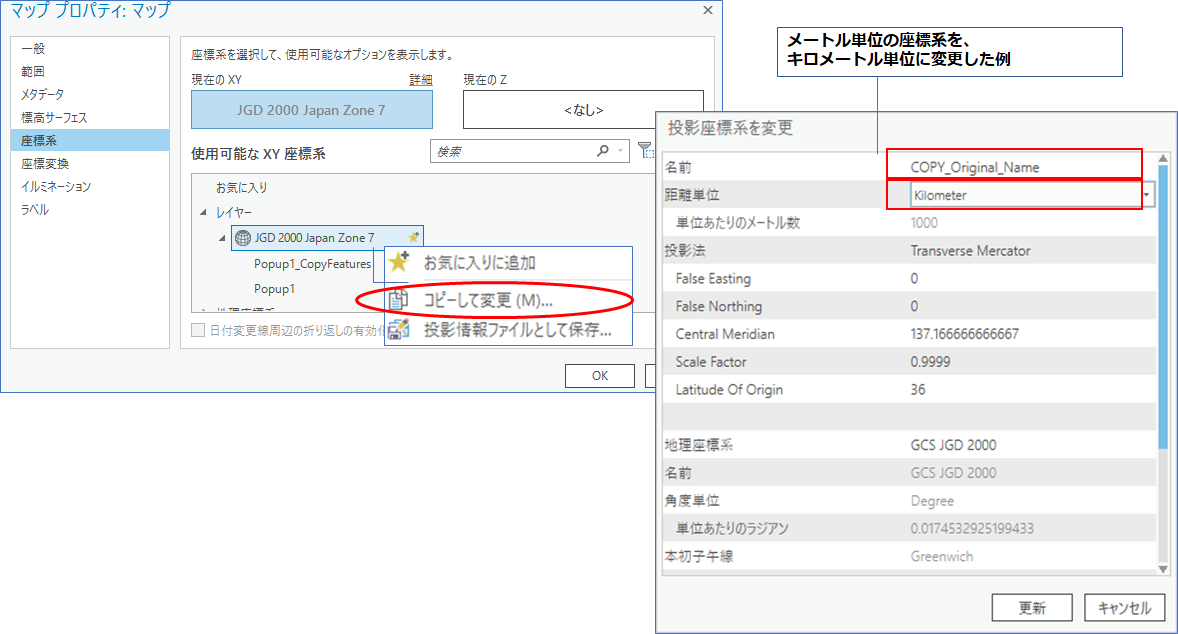

2. [コンテンツ] ウィンドウでマップ フレームを右クリック → [プロパティ] → [座標系] → [使用可能な XY 座標系] 欄でメートル単位の投影座標系を右クリック → [コピーして変更] → [名前] にオリジナルの座標系名を入力 → [距離単位] で [Kilometer] に変更　→ [更新] ボタン → [OK] でダイアログを閉じます。

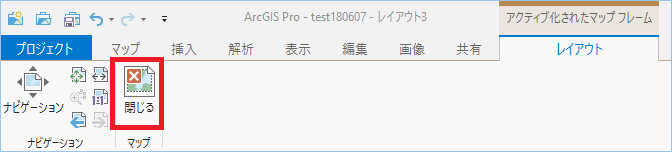

3. [レイアウト] タブ → [マップ] グループ → [閉じる] をクリックします。

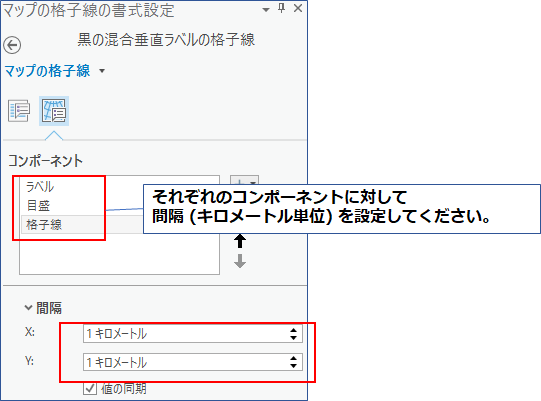

4. [コンテンツ] ウィンドウで、過去に追加した格子線を削除し、新たに格子線を追加しなおします。必要に応じて再度格子線の [間隔] などの設定を行ってください。
