概要

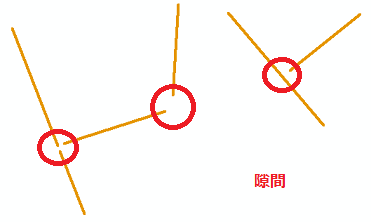

ネットワーク解析で利用する道路中心線のようなライン データは、各ラインの端点が接している状態にある必要があります。接するように一括で修正を行う場合は、以下のいずれかのジオプロセシング ツールを用いてラインの編集を行うことができます。ここでは、下図の赤円内の隙間を解消するように処理を行います。

※ いずれのツールにおいても、入力フィーチャを直接編集する処理を行います。ツールの実行によりフィーチャが編集されても元に戻せませんので、必要に応じて、バックアップを作成してください。

インテグレート

Basic ライセンスでご利用いただけるツールです。ヘルプはこちらのページでご確認いただけます。
指定した XY 許容値内にあるフィーチャ (または頂点) が一致するようにジオメトリの編集を行います。ラインの位置関係や許容値によっては、ラインの角度が変わることがあります。

手順

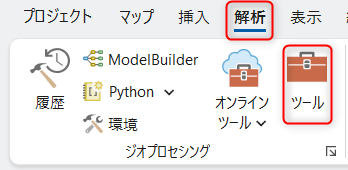

1. [解析] タブの [ツール] をクリックします。



2. [ジオプロセシング] ウィンドウのツールの検索欄に「インテグレート」と入力します。

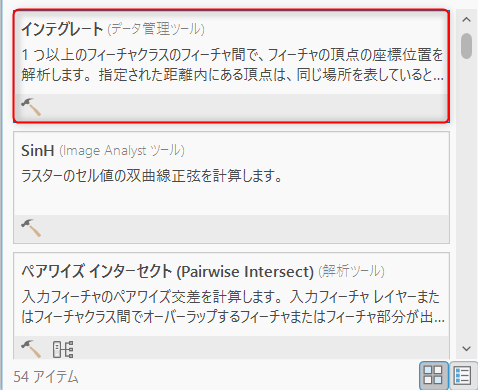

3. 検索結果に表示された [インテグレート (Integrate)] をクリックします。
4. [インテグレート] ダイアログで、以下のように設定を行い [実行] をクリックします。
   • [入力フィーチャ]：処理対象のフィーチャを指定します。
   • [XY 許容値]：フィーチャの頂点が一致すると見なす距離範囲を入力します。値が大きいほど、離れたフィーチャ (頂点) を一致させます。

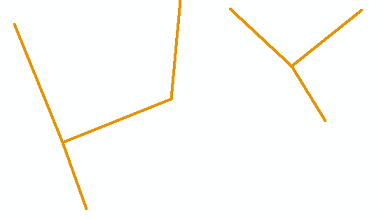

   処理が完了すると下図のようにラインの端点が移動し、ラインが接した状態になります。



ラインの延長

ツールを使用するには、Standard または Advanced ライセンスが必要です。ヘルプはこちらのページでご確認いただけます。指定した XY 許容値内に別のラインの端点がある場合、その位置までラインを延長します。もし許容値内に端点が見つからなければ、延長の処理は行われません。

手順

1. [解析] タブの [ツール] をクリックします。



2. [ジオプロセシング] ウィンドウのツールの検索欄に「延長」と入力します。

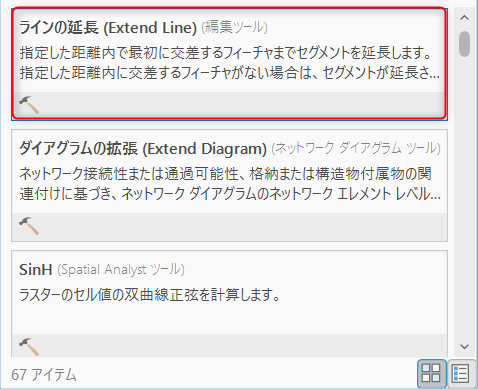

3. 検索結果に表示された [ラインの延長 (Extend Line)] をクリックします。



4. [ラインの延長] ダイアログで、以下のように設定を行い [実行] をクリックします。
   • [入力フィーチャ]：処理対象のフィーチャを指定します。
   • [長さを延長]：交差するフィーチャまでラインの延長を許可する最大距離を指定します。
     ※ 指定距離内に、対象のラインと交差するラインがない場合は延長されません。
   • [フィーチャが互いに延長して接合]：既存のラインだけでなく、延長されたセグメントにも延長する場合はチェックを入れます。

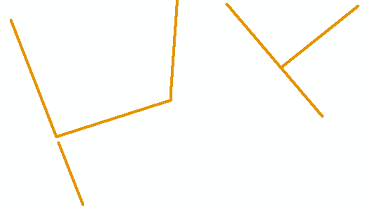

   処理が完了すると下図のようにラインが延長され、ラインが接した状態になります。
   [インテグレート] で処理した時と異なり、左側にあるラインの隙間が解消されていないのは、2 本のラインが直線上にあるためです。



補足情報

• 個々のライン フィーチャで同様の操作を行いたい場合は、[フィーチャの修正] ウィンドウの [延長/切詰め] ツールを使用します。
  ヘルプ「ポリライン フィーチャの延長または切詰め」
• Basic ライセンスでラインを延長した後に、ラインを接合をしたい場合は [ディゾルブ] ツールの [ラインの接合] オプションを使用して処理をお試しください。 ただし、ラインは頂点が 2 つ (辺が1本) である必要があります。
