ArcGIS Pro: カラー ランプを作成したい（シンボルのカスタマイズ）
ナレッジ番号：3183 | 登録日：2023/05/29 | 更新日：2024/06/18
概要
シンボル設定で使用するカラー ランプをカスタマイズし作成することができます。
シンボルは "スタイル ファイル" と呼ばれるファイルに保存されます。以下の手順では、手順 1 ～ 3 で新規スタイル ファイルとスタイルを作成するための基本操作を説明し、手順 4 ～ 7 ではカラー ランプの作成方法を説明しています。また、作成したカラーランプの利用方法もご紹介いたします。
手順

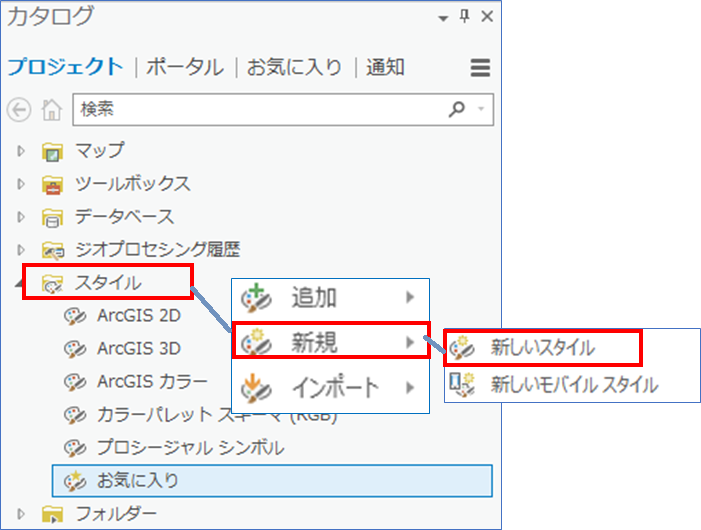

- [カタログ] ウィンドウで [プロジェクト] → [スタイル] を右クリック → [新規] → [新しいスタイル] をクリックし、任意のフォルダー内に新しいスタイル ファイルを作成します。スタイル ファイルの拡張子は *.stylx です。
- [カタログ] ウィンドウで作成したスタイル ファイルを右クリック → [スタイルの管理] をクリックし、[カタログ] ビューを開きます。
- [管理] タブ → [スタイル] グループ → [新しいアイテム] の▼から作成したいシンボルの種類を選択します。カラーランプを作成するには [配色] を選択します。

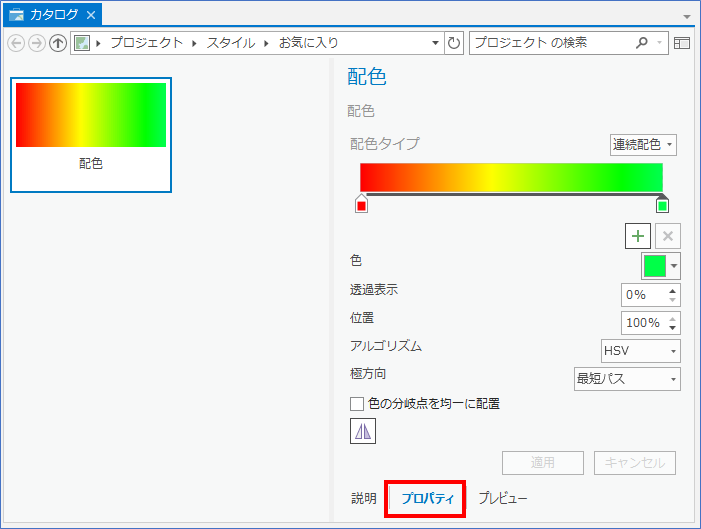

- [カタログ] ビューの [配色] を選択し、右欄で [プロパティ] をクリックします。
- [配色タイプ] で任意のカラー ランプの種類を選択し、シンボル設定を行います。
-

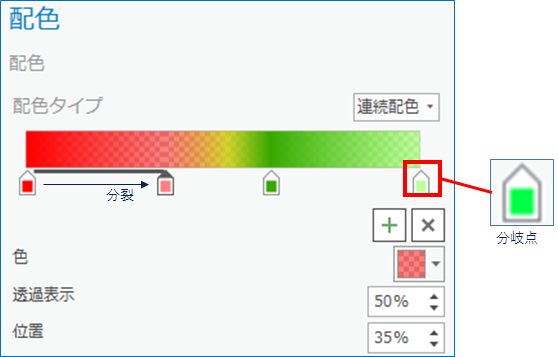

連続配列
下図の赤枠が“分岐点” です。分岐点を選択し、それぞれ [色] を設定します。
・左端と右端の分岐点は、横に移動させることで分裂し、色を増やすことも可能です。[+] や [×] でも分岐点の個数を増減することができます。
・必要に応じて [透過表示] などの設定も可能です。 -

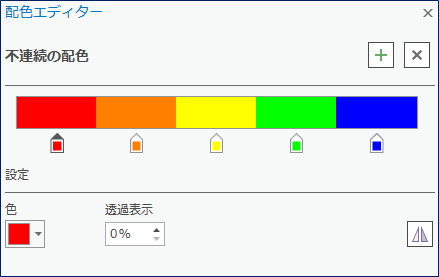

不連続の配色
分岐点を選択し、それぞれ [色] を設定します。
・分岐点を横に移動すると、色の並びが変更されます。
・[+] や [×] で分岐点の数を増減することができます。
・必要に応じて [透過表示] などの設定も可能です。 -
ランダム配色

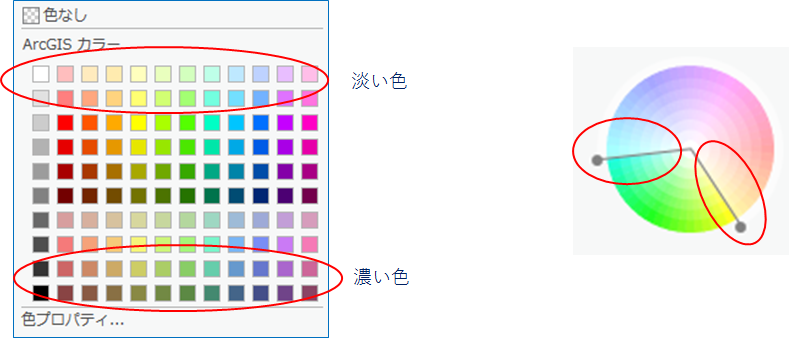

[最小色] と [最大色] で色の濃淡を決めます。例えば [最小値] に淡い色を、[最大値] に濃い色を設定します。
カラー ランプに複数の系統の色を混ぜたい場合は、円形の色見本を使用します。赤枠の棒を動かし、色の幅を決定します。
・必要に応じて [透過表示] などの設定も可能です。
-

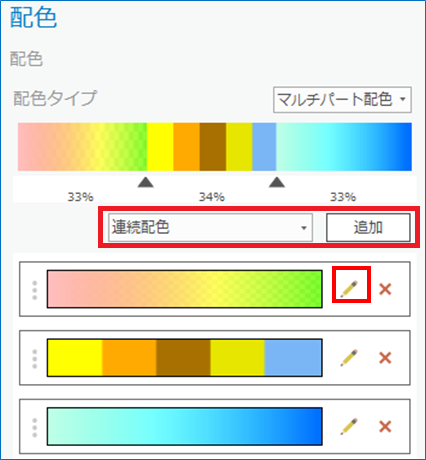

マルチパート配色
複数のカラーランプを 1 つのカラーランプにまとめることができます。
[連続配色] または [非連続配色] の配色タイプをドロップダウンから選択し、[追加] をクリックします。 鉛筆のアイコンをクリックし、カラー ランプごとの色設定を行い [適用] をクリックします。
-
- [適用] をクリックし、保存します。

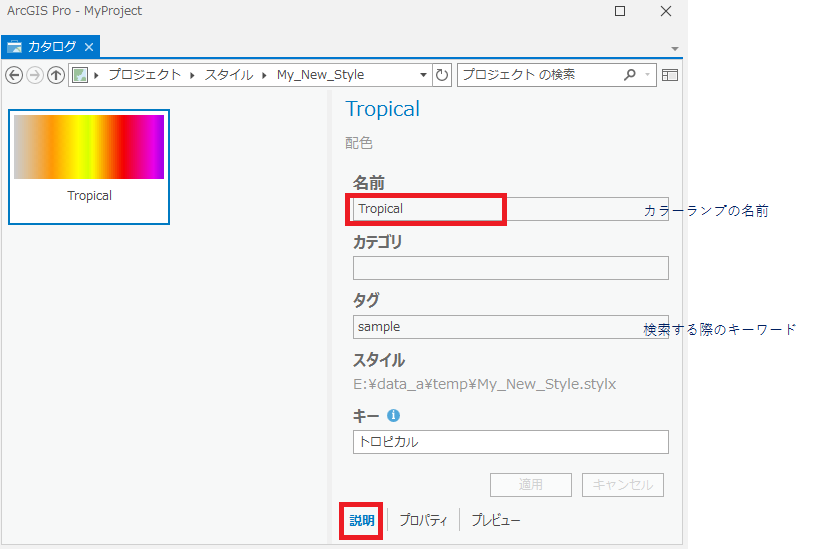

- [説明] をクリック → [名前] にわかりやすいカラー ランプの名前を入力します。
作成したカラー ランプの利用

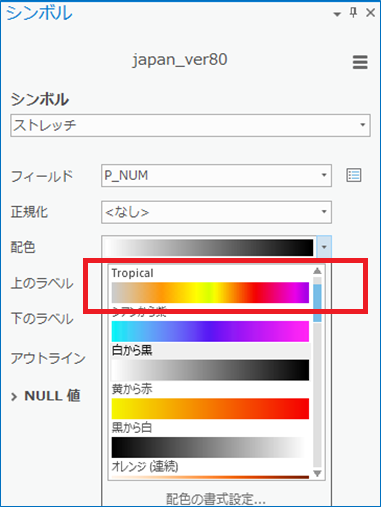

- [シンボル] ウィンドウにてシンボル設定を行う際に、カラー ランプの一覧に、先ほど作成したカラー ランプが表示されます。
- 作成したスタイル ファイルは他のユーザーにも共有できます。スタイル ファイルを読み込むには [挿入] メニュー → [スタイル] グループ → [追加] → [スタイルの追加] から利用します。
- [カタログ] ウィンドウで [プロジェクト] → [スタイル] を右クリック → [新規] → [新しいスタイル] をクリックし、任意のフォルダー内に新しいスタイル ファイルを作成します。スタイル ファイルの拡張子は *.stylx です。
