ラスターを分割・分断したい
ナレッジ番号：3174 | 登録日：2023/05/29 | 更新日：2024/11/21
概要

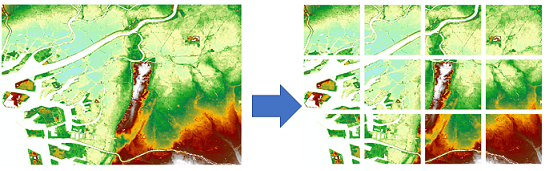

広範囲にまたがるラスターを複数のラスターに分割することができます。本 FAQ ではその方法について紹介します。
- [ラスターの分割] ツールを使用する方法
1 ラスターの実寸サイズやセルサイズを指定して出力する場合、またはポリゴンの形状で分割したい場合 - [ラスターのクリップ] ツールを反復で実行する方法
ポリゴンの形状で分割したい場合、ジオデータベース内にラスターを格納したい場合、分割ラスターに独自の名称を付けたい場合
[ラスターの分割] ツールを使用する方法
- ジオプロセシング ツールの [ラスターの分割 (Split Raster)] ツールを起動します。
- 以下のようにツールの設定を行います。
- 入力ラスター：分割対象のラスター
- 出力フォルダー：出力場所となるフォルダー
- 出力ベース名：出力されるラスターの先頭に付与する文字列
- 分割方法：1ラスターのセル数を指定する場合は「SIZE_OF_TILE」、縦横方向の分割数を指定する場合は「NUMBER_OF_TILES」、ポリゴンの形状を指定する場合は「POLYGON_FEATURES」を指定します。
- 出力フォーマット：いずれかを選択します。
- リサンプリング手法：任意
- [OK] ボタンでツールの処理を開始します。
※ [分割方法] を 「POLYGON_FEATURES」を選択すると何もラスターが出力されなかった場合は、ポリゴンとラスターの座標系を統一してみてください。
[ラスターのクリップ] ツールを反復で実行する方法
以下のZIP ファイルをダウンロードし、解凍してお使いください。
a_id7201_ClipRaster.zip処理内容

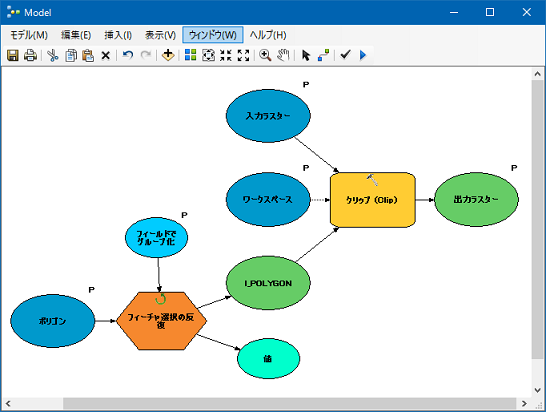

このツールでは指定したポリゴン フィーチャクラス内の各ポリゴンを選択し、指定したラスターとの [クリップ] 処理を反復します。
ラスターの領域と交差しないポリゴンを使ってラスターのクリップを行うことはできません。
ご利用方法
- [カタログ] ウィンドウから 「a_id7201_ClipRaster.tbx」にアクセスし、その中の 「Model」をダブルクリックします。

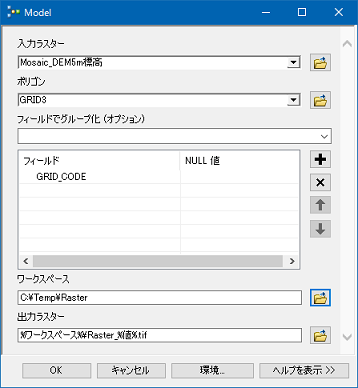

- 以下のようにツールの設定を行います。
- 入力ラスター：分割対象のラスター
- ポリゴン：分割範囲を定義したポリゴン
- フィールドでグループ化：個々のラスターに付与したい、ポリゴンがもつ属性
- ワークスペース：分割されたラスターの出力場所
- 出力ラスター：分割されたラスターの出力場所と名称、フォーマットを指定します。

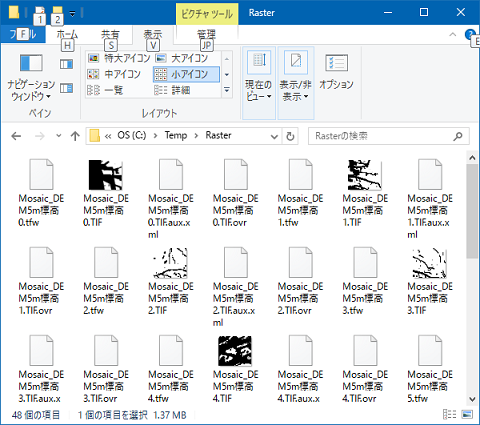

先頭で「%ワークスペース%」を指定すると、[ワークスペース] パラメーターで指定した場所に出力されます。ラスターの名称で「%値%」を使用すると、ラスター名に、[フィーチャ選択の反復] ツールで取得した値を含めることができます。ワークスペースがフォルダーの場合はファイルとして出力されるため、ラスターの拡張子まで入力を行ってください。
- [OK] ボタンでツールの処理を開始します。
※ ModelBuilder に関するお問い合わせにつきましては、関連情報の「保守サポートサービスのお問い合わせに関する留意事項」をご確認ください。
