ModelBuilder: 別のモデルの処理を呼び出したい (サブモデルの利用)

ナレッジ番号：3165 | 登録日：2023/05/29 | 更新日：2024/11/21

概要

ModelBuilder でモデルを作成する際、行いたい処理がひとつのモデルに収まらないケースがあります。

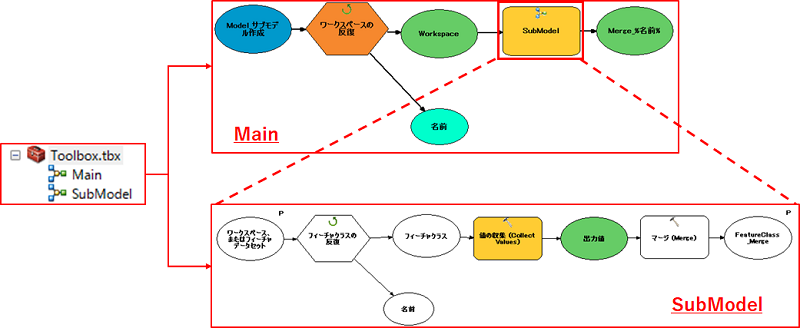

例えば以下の場合は、処理を複数のサブモデルに分けて、メインモデルで全体の処理を行う手法が有効です。

イテレーター（反復処理のツール）を複数個使用したいとき。
イテレーターはモデルの中で１つのみ使用可能であるため、複数のモデルを統合する方法により可能となります。
処理が複雑なモデルの処理を分かりやすく表現したいとき。
一見してモデルの処理内容がわかりにくいときは、複数のモデルに分けることで管理しやすくなります。
モデルの一部分を部品化 (モジュール化) し、他のモデルでも使用したいとき。

ここでは1つのワークスペースに存在するフィーチャクラスを１つのフィーチャクラスにマージする処理を、複数のワークスペースに対して行うためのモデルを作成します。

手順

モデル作成の基礎については、 ModelBuilder に関する他のFAQ にてご確認ください。

サブモデルの作成を行います。
サブモデルでは、指定したワークスペース内のフィーチャクラスをマージする処理を行います。ツールの設定方法については、こちらのFAQ でご確認いただけます。

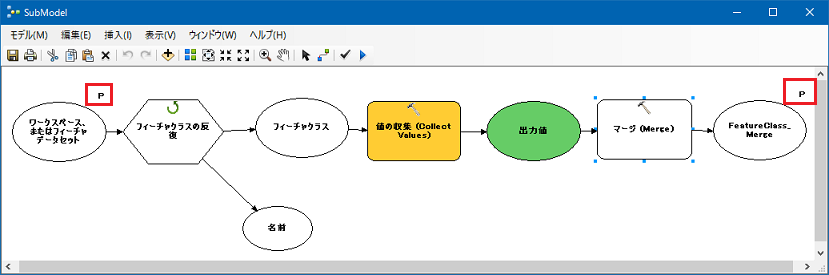

サブモデルにおける入力データと出力データをモデルパラメーターに設定します。今回は [フィーチャクラスの反復] ツールの「ワークスペース、またはフィーチャデータセット」と [マージ] ツールの [出力データセット] をモデルパラメーターに設定します。値の入力はメインモデルの方で行うため、入力の必要はありません。
新しくメインモデル作成用のモデルを追加します。

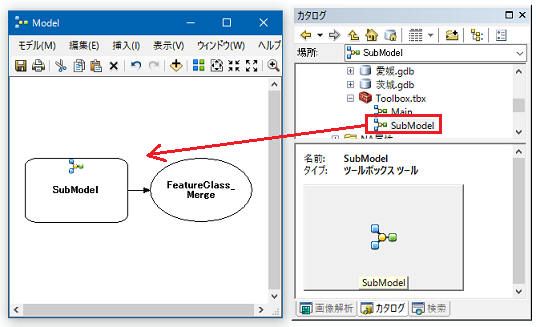

[カタログ] ウィンドウからサブモデルをモデルキャンバス上にドラッグします。サブモデルが配置されます。

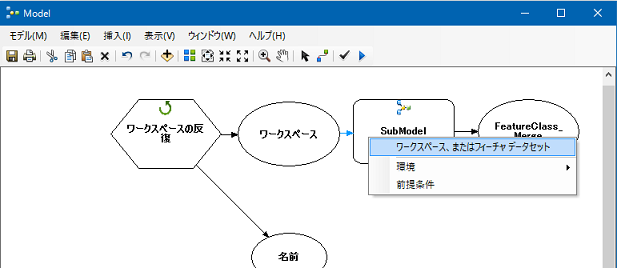

モデルウィンドウの [挿入] メニュー → [反復処理] → [ワークスペース] ツールを配置し、サブモデルと接続します。

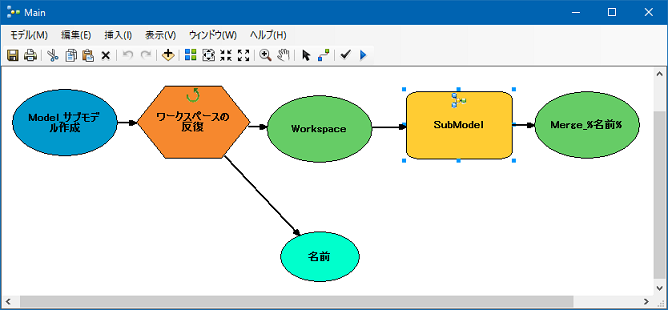

[ワークスペースの反復] ツールの [フォルダー] パラメーターや [マージ] ツールの [出力データセット] に対して値を設定します。今回は、[出力データセット] の名称にインライン変数を用いて、ワークスペースの反復で取得した [名前] 変数値を割り当てています。

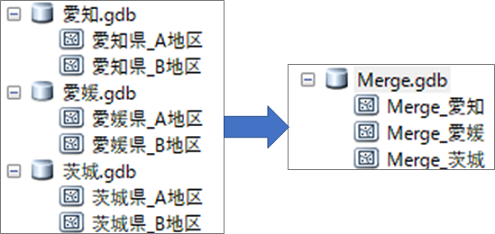

モデルを実行します。下図のように、ワークスペース (ファイルジオデータベース) 内のフィーチャクラスがマージされ、個々のフィーチャクラスとして作成されます。
