ModelBuilder: 反復処理で出力したフィーチャクラスを最終的にマージしたい

ナレッジ番号：3057 | 登録日：2023/05/29 | 更新日：2024/03/19

概要

ModelBuilderの反復ツールを使い連続的に出力したフィーチャクラスを最終的にマージしたい場合、[値の収集] ツールを使います。

手順

ArcMapを起動します。
[標準] ツールバーの [Model Builder] ボタン、または新規にツールボックスを作成し、作成したツールボックス上で右クリックし、[新規作成] → [モデル] をクリックします。
モデルウィンドウが表示されます。
モデルウィンドウの [挿入] → [反復処理] メニューにある反復処理用のツールをクリックし、モデルエレメントを追加します。
※反復処理ツールのご利用方法はこちらのFAQなどでご確認いただけます。

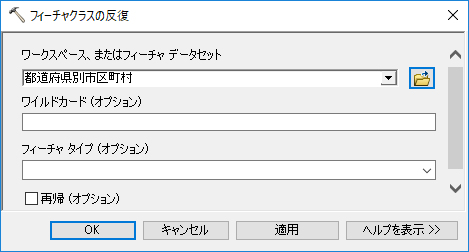

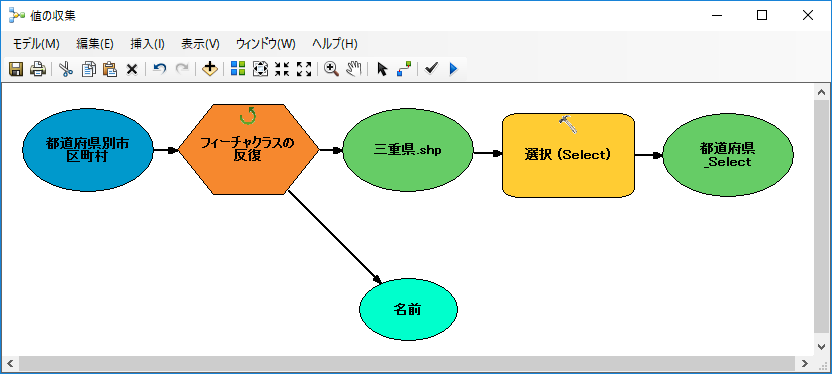

ここでは、[フィーチャクラスの反復] ツールを使って、指定ワークスペース内のフィーチャクラスを取得し、[選択（Select）] ツールを使って、「人口（P_NUM）が5万より大きい」フィーチャを抽出します。

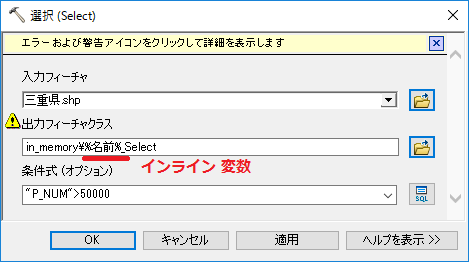

インライン変数についての詳細は、インライン変数置換の概要でご確認ください。

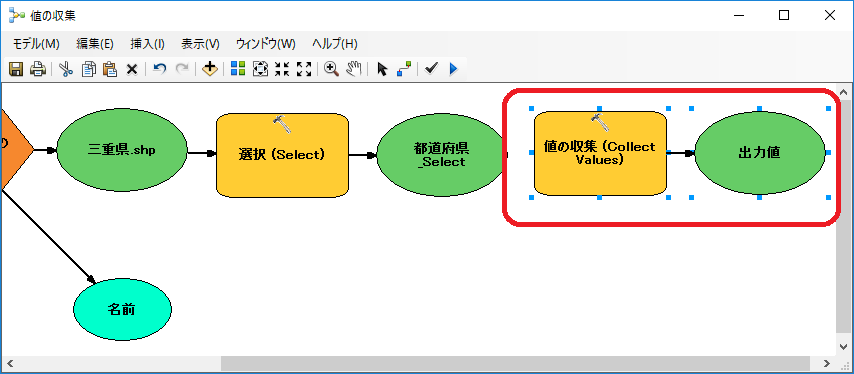

モデルウィンドウの [挿入] → [モデル専用ツール] → [値の収集] をクリックします。追加されたエレメントは、モデルキャンバスの右側に配置します。

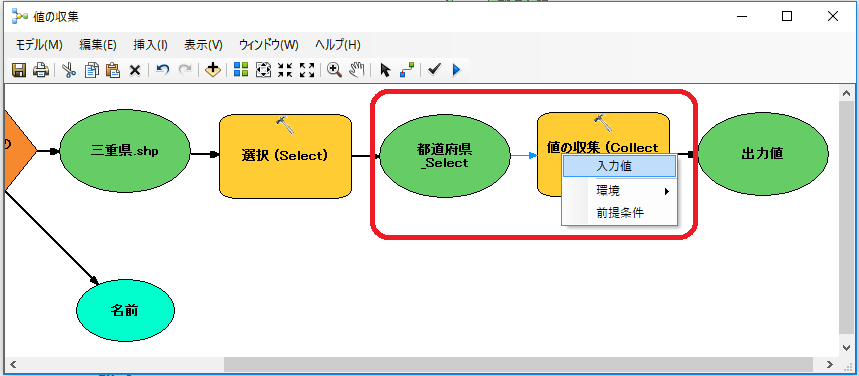

モデルウィンドウの [接続] ボタンをクリックし、[選択] ツールの出力データである緑色の [フィーチャクラス] エレメント (下図の例では都道府県_Select ) を [値の収集] ツールの [入力値] として接続します。
さらに、ArcToolBox の[データ管理ツール] → [一般] → [マージ] ツールを、モデルキャンバスの右側に追加します。

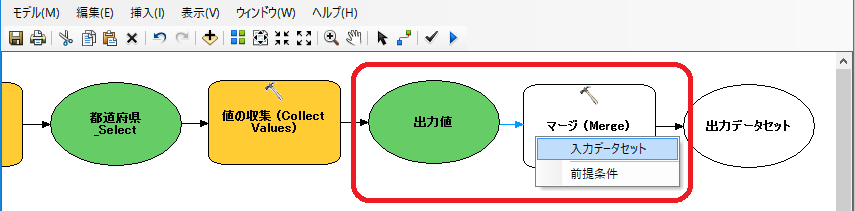

モデルウィンドウの [接続] ボタンをクリックし、[値の収集] ツールの [出力値] エレメントを、[マージ] ツールの [入力データセット] として接続します。
[マージ] エレメントをダブルクリックし、[マージ] ツールの実行条件を設定します。[入力データセット] パラメータは前の手順で設定したので、そのままにしておきます。
[モデル] ウィンドウの [実行] ボタンをクリックして、実行します。
処理が実行されます。
